Surfer8绘图指南

Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面·22·3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

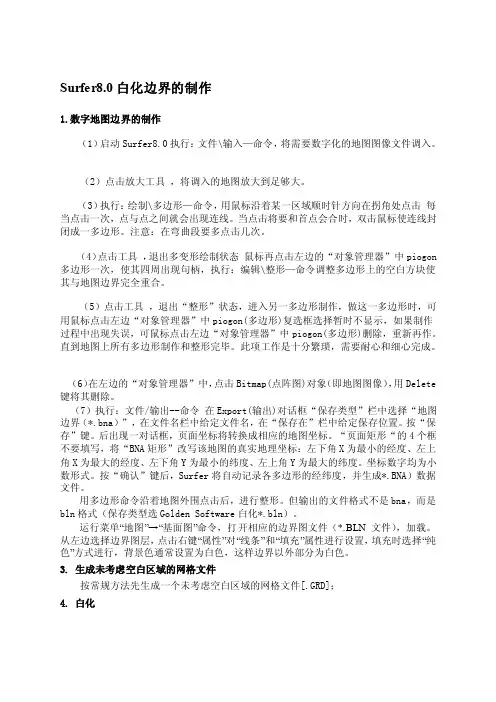

Surfer8.0白化边界的制作1.数字地图边界的制作（1）启动Surfer8.0执行：文件\输入—命令，将需要数字化的地图图像文件调入。

（2）点击放大工具，将调入的地图放大到足够大。

（3）执行：绘制\多边形—命令，用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次，点与点之间就会出现连线。

当点击将要和首点会合时，双击鼠标使连线封闭成一多边形。

注意：在弯曲段要多点击几次。

（4）点击工具，退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon 多边形一次，使其四周出现句柄，执行：编辑\整形—命令调整多边形上的空白方块使其与地图边界完全重合。

（5）点击工具，退出“整形”状态，进入另一多边形制作，做这一多边形时，可用鼠标点击左边“对象管理器”中piogon(多边形)复选框选择暂时不显示，如果制作过程中出现失误，可鼠标点击左边“对象管理器”中piogon(多边形)删除，重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐，需要耐心和细心完成。

（6）在左边的“对象管理器”中，点击Bitmap(点阵图)对象（即地图图像），用Delete 键将其删除。

（7）执行：文件/输出--命令在Export(输出)对话框“保存类型”栏中选择“地图边界（*.bna）”，在文件名栏中给定文件名，在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框，页面坐标将转换成相应的地图坐标。

“页面矩形“的4个框不要填写，将“BNA矩形”改写该地图的真实地理坐标：左下角X为最小的经度、左上角X为最大的经度、左下角Y为最小的纬度、左上角Y为最大的纬度。

坐标数字均为小数形式。

按“确认”键后，Surfer将自动记录各多边形的经纬度，并生成*.BNA）数据文件。

用多边形命令沿着地图外围点击后，进行整形。

但输出的文件格式不是bna，而是bln格式（保存类型选Golden Software白化*.bln）。

运行菜单“地图”→“基面图”命令，打开相应的边界图文件（*.BLN文件），加载。

第3章Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

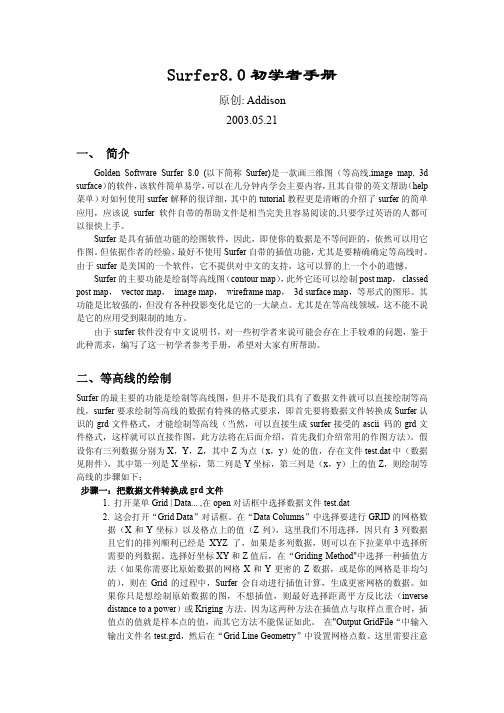

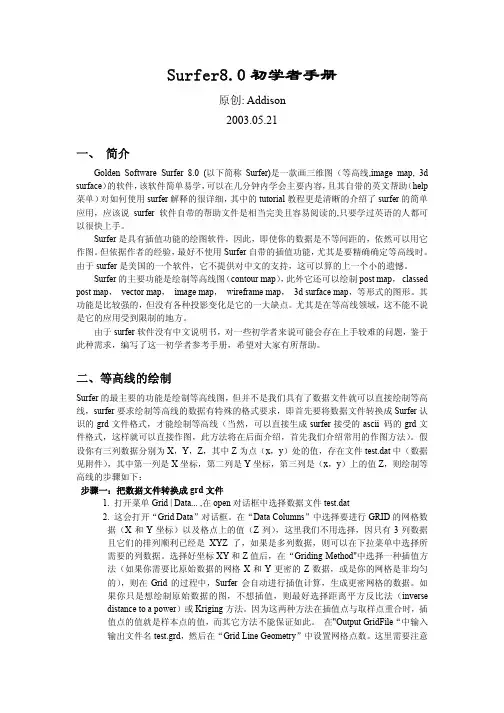

一、简介Golden Software Surfer 8.0是美国GOLDEN软件公司一套在Windows 操作环境下运行的二维和三维图形绘制软件。

软件具有强大的绘图能力，能将离散数据经过插值生成规则的格网数据，绘制丰富多彩的等值线图（contour map）、3D立体图（3d surface map）、矢量图（vector map）、影像图（image map）、阴影地貌图、地貌晕渲图、张贴图（post map）、分类张贴图（classedpost map）、线框图（wireframe map）等，而且能很方便标注、修改绘制好的图件。

具有简单的数学运算、数据统计、平滑、滤波、微分、积分、傅立叶和谱分析等多种数据分析功能。

也具有趋势面分析、体积、面积计算、地形分析、剖面计算等三维空间分析功能。

用户包括测绘、矿业、工程、医药、地学、生物等领域的研究人员、工程师和科学家，是科技工作者特别是地学研究人员必备的软件。

但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

Surfer 是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer 自带的插值功能，尤其是要精确确定等高线时。

图1-1 使用Surfer软件进行数据处理和绘图的基本流程二、”地图菜单”绘制各种图形1，软件界面Surfer软件具有两种工作界面：工作表格（Worksheet）界面数据文件的建立、打开、保存、统计等。

图形文档（plot）界面网格文件处理和图形绘制。

2，等高线的绘制步骤一：把数据文件转换成 grd 文2.1建立XYZ数据文件一个XYZ数据文件至少包含三列数据：其中两列数据为数据点的X坐标和Y坐标值，第三列数据为对应数据点的Z值。

Z值一般代表具有特定意义的数值，为我们分析处理和绘制可视化图形的数据列，例如数据点的高程值，或者降水量、温度、化学元素浓度等。

地理制图软件Surfer8图文教程1 网格文件及其建立1.1简介网格文件──规则矩形网格的三维数组X，Y，Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图，计算面积、体积和画剖面图。

.GRD文件格式.GRD文件：GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件：ASCII XYZ数据文件 .Surfer7 还可以直接使用USGS [.DEM], GTopo30 [.HDR]和SDTS [.DDF] 文件。

1.2 由离散点的XYZ文件创建[.GRD] 文件为了产生等值线图或线网图, 或执行需要网格文件的操作如网格代数处理、计算体积和面积, 光滑或计算残差，必须预先对数据文件进行网格化处理。

由Grid→Data 打开所需的数据文件后，出现散点数据插值法对话框Scattered Data Interpolationd。

该对话框由4个Tab组成。

1 Date数据列组（Data Columns）设定X、Y和Z的值对应于数据文件内的哪一列。

相同数据点处理方式选择。

由下拉菜单Duplicates可以选择对有相同的X、Y坐标但有不同的Z值的两个或多个点Z值处理办法，包括取平均值（Average）、保留一个并删除其它值(Delete)、对各点Z值加和(Sum)等。

有些网格化方法还可以选择忽略这类数据点(Ignore)。

数据筛选（Filter）可以使用布尔表达式对原始数据点进筛选。

原始XYZ数据对话框提供数据统计。

显示在数据文件内指定列，相应的X, Y和Z值的数据点数、最小值、最大值、平均值、方差和标准差等。

2 Genaral网格线参数（Grid Line Geometry）选择X,Y方向网格的取值范围；设定产生网格文件时网格间隔和网格线的密度。

改变网格线的密度，网格的间隔宽度会自动随着改变。

网格线的密度高则较精密，但文件长度大，构筑网格费时间，网格化方法（Gridding Method）设定采用网格化的方法。

地理制图软件Surfer8图文教程Surfer8是一款功能强大的地理制图软件，可以帮助用户轻松创建专业水平的地图。

本文将为您介绍Surfer8的基本功能和使用方法，帮助您快速上手并制作出精美的地理图表。

一、软件介绍Surfer8是Golden Software公司开发的一款地理制图和空间分析软件。

其主要功能包括创建等值线图、三维表面图、矢量图和栅格图等。

Surfer8针对地学和环境科学提供了一系列强大的分析和可视化工具，方便用户进行数据分析和制图。

二、安装与界面1. 下载Surfer8安装包，并按照安装向导的指导完成安装。

安装完成后，双击桌面上的Surfer8图标即可启动软件。

2. Surfer8的界面主要分为菜单栏、工具栏和图层管理器。

菜单栏提供各种功能的操作选项，工具栏提供快捷工具的图标，图层管理器用于管理和控制地图中的各个图层。

三、数据导入和编辑1. 在Surfer8中，可以导入多种格式的数据，包括文本文件、Excel文件和GIS数据等。

选择“文件”菜单中的“导入”选项，根据提示选择数据文件并导入到Surfer8中。

2. 导入的数据可以在Surfer8中进行编辑和处理。

通过选择“编辑”菜单中的“属性”选项，可以调整数据的符号、颜色和透明度等属性设置。

此外，还可以进行数据的剪切、裁剪和筛选等操作。

四、创建等值线图1. 在Surfer8中，等值线图是一种常见的地图表达方式。

选择“绘图”菜单中的“等值线图”选项，在弹出的对话框中选择要绘制的数据源。

2. 在图表属性设置界面，可以根据需要调整等值线的间隔、颜色和标签等参数。

点击“绘制”按钮即可生成等值线图。

五、创建三维表面图1. 三维表面图是展示地形高程和海拔的常用方式。

选择“绘图”菜单中的“三维表面图”选项，在弹出的对话框中选择数据源和表面类型。

2. 在图表属性设置界面，可以调整颜色填充、光照效果和透明度等参数。

点击“绘制”按钮即可生成三维表面图。

Surfer8绘图指南S u r f e r8绘图指南闫昊明二○○六年六月?第二版§1 Surfer8软件简介1.1 软件运行环境及特点Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线, imagemap, 3d surface 等）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help 菜单）对如何使用surfer 解释的很详细，其中的tutorial 教程更是清晰的介绍了surfer 的简单应用，应该说surfer 软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

图1－1Surfer 是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

surfer 是美国Golden Software公司的系列绘图软件之一，它对中文的支持不够友好，这不得不算是一个小小的遗憾。

Golden Software 公司的绘图软件还包括两维和三维平面绘图软件Grapher （最新版本6.0），数字化底图软件Diger ，地图软件MapViewer 和地质软件Strater 等，大家可以在其官方网站/找到软件和一些有用的资料。

Surfer 的主要功能是绘制等高线图（contour map ），此外它还可以绘制post map ， classed post map ， vector map ， image map ，Shaded Relief map, wireframe map ，3d surface map 等形式的图形。

其功能比较强，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

Surfer 的安装比较简单（目前，只有windows 平台下的版本，最新为8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M ，一般的计算机硬件基本能够顺利使用该软件。

作业四一、实验内容：给定数据文件（作业二数据.dat），使用Surfer8.0软件绘制线框图与曲面图，并提交报告。

二、实现过程：1、数据网格化：执行Grid→Data，在打开的Open对话框中选择数据二文件，单击打开后，在Grid Data对话框中设置网格化参数，选择克里金插值法，在Grid Line Geometry中设置X、Y线的数量和间隔，如果线的数量设置的较高，则可以使线框图的网格更密，变得圆滑。

设置好各项参数之后确定，完成数据的网格化。

2、绘制线框图：（1）绘制线框图：执行Map→Wireframe命令，在Open Grid对话框中选择网格化之后确定，绘制出线框图。

（2）线框图参数设置：双击图区，在弹出的Map Wireframe Properties中设置参数。

General1）在Plot Lines of Constant 中勾选X、Y、Z，用于显示X、Y、Z三条线的任意组合，还可以设置每条线的颜色，线型，粗细程度。

X、Y等值线的数量在网格化数据时设置。

Z 等值线的数量在Z Levels中设置。

当设置好Z等值线的参数后，只显示Z等值线如右图所示：2）在Base中控制线框图的基准面、线框图与基准面间的垂线是否显示。

只有当把X和Y轴设为不可见后，基准面显示与否才能看清楚。

当把X、Y轴设置为不可见后基准面的显示如右图所示：Show Base 控制基准面是否显示Show Vertical Lines 控制是否显示基准面与线框图之间的垂线。

Elevation 设置基准面的高程。

Line设置基准线的线型、颜色、及粗细。

3）在Border中设置线框图表面的外边界是否显示。

有FrontOnly、All Sides和None三种显示效果。

当网格表面的X和Y线显示时，该外边线不可见。

当把X和Y线设置为不可见时，选择All Sides后线框图外边界的显示如右图所示：4）在Remove Hidden Lines中设置是否显示线框图上被其它线遮挡住的X和Y线，当线框图前面遮挡住后面的部分时，如果该选框被选中，则图形被遮挡住的部分将不画出来，否则，线框图将以透明的方式显示。

surfer8绘制等值线利用Surfer 绘制等值线图一、数据准备《等厚图》、《井位》、《边界.bln 》，格式均为记事本或文本文档。

（1）《边界.bln 》的制作双狐软件DFDraw 绘制边界的框→闭合→保存为dfd 格式“边界.dfd ”。

用记事本打开方式打开→复制框的X ，Y 坐标。

新建一个文本文档→粘贴→在第一行前增加一行，敲第一个数字为“总行数减1”→敲空格→敲“0”（例如图1）。

要求终点坐标必须与起点坐标重合。

大港油田岐口凹陷沙三段地层等厚图图1文件另存为→保存类型选择“所有文件”→文件名写后缀《名称.bln》→保存。

二、绘制等值线（1）数据文件的网格化：“网格”→“数据”→《等厚图》→数据列X,Y,Z选择对应，网格化方法默认选择克里格→修改网格线速几何学数据→确定，创建得到“等厚图.grd”（2）等值线光滑处理：“网格”→“样条平滑”→“等厚图.grd”→确定，创建得到“out”（3）白化：“网格”→“白化”→“out”→《bj.bln》→“out”（4）绘制等值线图：“地图”→“等值线图”→“新建等值线图”→“out”→确定，创建得到白化后的等值线图三、修改等值线图（1）颜色充填及等值线的修饰:双击等值线图→“常规”中，勾选填充等值线、平滑等值线，程度高→“等级”中，点击填充设置填充图案与前景，点击等级设置最小值及间距，点击线条设置样式、颜色和线宽等（2）添加井位图及显示：“地图”→“张贴图”→“新建张贴图”→《井位》→“常规”工作表列X，Y，符号设置对应，设置缺省符号及颜色→“标注”选择井名列，设置字体、点阵大小及颜色→确定，创建得到井位图（3）井位图和等值线图的覆盖：选中两图→“地图”→“覆盖地图”→得到两图坐标叠合为一图（图2）图2（4）四条边的修饰：依次双击四条边→“常规”设置字体、点阵大小及颜色，Left Axis中注意将角度设为0°→“刻度”设置主刻度无或向外、长度→“比例”设置起点值及交邻轴值→“网格线”勾选主网格线显示，设置样式、颜色及宽度等（5）颜色条、比例尺、文本、指北符号、边框及美化双击等值线图→“常规”勾选颜色比例，确定→双击颜色条，设置频率及字体；“地图”→“比例尺”→设置次数、间距、标注增量、字体；“文本”→输入文字，设置字体、颜色、大小和风格；“符号”→“属性”→设置指北样式、颜色、大小；“矩形”→绘制边框；调位置四、另存为并导入CoreDRAW（1）输出为emf格式：“文件”→“输出”→保存类型emf，文件名“地图”→ 保存；（2）导入CoreDRAW：打开“CoreDRAW”→导入→取消群组（图3）（3）自行编辑，调线图3DF绘制的Sufer绘制的。

Surfer 可以画的各种图件等值线图1、 数据（以后的图都是用此数据画的）2、 离散数据网格化Gird\data 然后进行属性设置3、 Map\contourmap 绘制等值线图。

底图底图显示类似的道路、溪流、湖、和州县边界的地理政治方面的信息。

早surfer8中底图能用等值线图、线框图、粘贴图或者任何其他方面的图来组合。

Map\basemap粘贴图粘贴图注：做完等值线图时选择post map →new post map 出现图框里没有图案，要在属性里设置如：然后选择map →overlay map 设置属性。

粘贴图的功能是在等值线图上用标记和符号吧某些制定的点标记出来。

例如：在等值线图上标记处观测站、采样点位置、石油钻孔位置、城镇地理坐标信息等。

地貌晕渲图光线照射在凹凸不平的地面上，使曲面呈现出不同的明暗程度的影像。

Map→shaded relief map：然后进行属性设置.矢量图矢量图能描述地形学表面的局部坡度：箭头的方向表示局部斜面的陡峭程度，箭头的尺寸表明表面局部的线面大小。

在surfer里有两种作图方式。

每个箭头都和箭头所在位置和方向和大小都有关系。

然后进行属性设置。

线框图即三维立体图。

Map-wireframe 按要求输入网格文件*.grd然后进行属性设置。

曲面图表示变量的分布情况。

然后进行属性设置。

地形图空白区域空白文件数据：*.bln12,036622631.99,3893771.4636623549.94,3893774.9436623809.31,3893687.3236624519.53,3893679.7836625207.12,3893832.9636625199.58,3891774.2536624189.37,3891778.8936624186.47,3891954.1336623565.03,3891958.7736623558.06,3891800.9436622622.10,3891829.9536622631.99,3893771.466,136623135.54,3893378.5736623685.57,3893247.8436623706.30,3892774.3336623408.16,3892573.4536622988.87,3892724.9136623135.54,3893378.57生成网格文件*.grd - grid – blank – map – contour map ,然后map – base map 根据提示输入空白文件，按F2全选图案对象，选择map – overlay map 然后修改属性。
