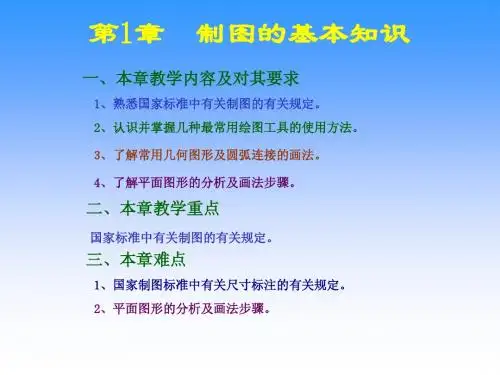

第1章_制图基本知识

圆 规
圆规主要用来画圆或圆弧。成套的圆规有三种 插脚和一只延伸杆，在一腿上附有插脚，换上 不同的插脚，可作不同的用途(图2-13)。其 插脚有三种：钢针插脚、铅笔插脚和墨水笔插 脚。

使用圆规时，先调整针脚，使针尖略长于铅 芯，圆规铅芯宜磨成楔形，并使斜面向外， 其硬度应比所画同种直线的铅笔小一号，以 保证图线深浅一致。 画圆时，先把圆规两脚分开，使铅芯与针尖 的距离等于所画圆弧半径，再用左手食指帮 助针尖扎准圆心，从圆的中心线开始，顺时 针方向转动圆规。转动时圆规可往前进方向 稍微倾斜，整个圆或圆弧一次画完，如图 画 较大的圆弧时，应使圆规两脚与纸面垂直。 画更大的圆弧时要接上延长杆，如图。
图框线 职责 签字
图号
比例
日期
工程名 单位名 职责 签字 职责 签字 图 名
比例
日期
图号

会签栏外框线线宽宜为0．5mm，内分格线线 宽宜为0．25mm。
外框线 专业 签字 图框线 内分格线

当图纸要绘制角标时，应布置在图框内的右 上角。角标线线宽宜为0.25mm。
图框线 断开1－2
总 张 第 张 路线名称或桩号

值得注意的是图形上所注的尺寸是指物体实 际的大小，它与图形的比例无关。绘图时不 必通过计算，而利用比例尺可直接将物体的 实际长度，按所选用的比例缩小或放大画在 图纸上。
曲线板

曲线板是用来画非圆曲线的工具，其式样很多， 曲率大小各不相同。曲线板板面应平滑、板内 外边缘应光滑、曲率转变自然。 在使用曲线板之前，必须先定出曲线上的若干 控制点。用铅笔徒手顺着各点轻轻地勾画出曲 线，所画曲线的曲率转变应很顺畅。然后选择 曲线板上曲率相应的部分，分几次画成。每次 至少应有三点与曲线板相吻合，并应留出一小 段，作为下次连接其相邻部分之用，以保持线 段的顺滑。 曲线板是用塑料或有机玻璃制成的，应防止翘 曲。

第一章机械制图基本知识本章主要介绍国家标准《机械制图》有关规定和制图工具、仪器的使用方法。

第一节国家标准《机械制图》的有关规定为了便于技术管理和交流，国家技术监督局发布了国家标准《机械制图》和《技术制图》，它对图样的内容、格式、尺寸注法和表达方法等都作了统一规定，使每一个工程技术人员有章可循。

这个标准称制图标准。

我国于1959年颁布实施了第一个《机械制图》国家标准，并于1974年、1984年分别在此基础上进行了重新修订。

近年来，为了与国际技术接轨，参照国际标准（ISO）再次进行修订，使之更加完善、合理和便于国际间的技术交流及贸易往来。

本节摘要介绍制图标准中的图纸幅面、比例、字体、图线、尺寸标注等有关规定。

其他内容将在以后有关章节中叙述。

―国家标准‖简称―国标‖。

国标代号的含义以―GB/T14689—1993‖为例予以说明，其中：―GB‖是国家标准的缩写（拼音字头），―T‖是推行的缩写，―14689‖是该标准的编号，―1993‖表示该标准于1993年颁布。

一、图纸幅面及格式（GB/T14689—1993）机件的图样应画在具有一定格式和幅面的图纸上。

1、幅面图纸的幅面优先选用表1-1中规定的基本幅面。

表1—1及周边尺寸单位：（㎜）由表1-1可知，图纸幅面大小有五种，A0～A4为其代号。

其中A0幅面的图纸最大，其宽（B）×长（L）为841×1189，即幅面面积1㎡。

A1幅面为A0幅面大小的一半（以长边对折裁开）；其余都是后一号为前一号的一半。

各种幅面的相互关系，如图1—1中实线部分。

必要时允许对基本幅面加长、加宽，其加长、加宽量均按A4幅面尺寸的倍数增加，如图1-1中虚线部分。

图1-12、图框格式图框线用粗实线绘制，表示图幅大小的纸边界用细实线绘制，图框线与纸边界之间的区域称为周边。

图框的格式分为有装订边和无装订边两种格式。

需要装订的图样，其图框格式如图1-2、图1-3所示。

装订边宽度a和周边c可以由表1-1中查出。

1）水平方向尺 寸数字，字头向上 。 2）竖直方向尺寸 数字，注写在尺寸线 左侧，字头向左。
3）倾斜方向尺 寸数字，字头保持 向上的趋势。
28 28
40
30 R12
2-ф6 30
50
（三）尺寸标注中常用符号和缩写词 （四）常见的尺寸标柱
1.直径尺寸
(1) 直径尺寸应在尺寸数字前加注符号
“”。
(2) 尺寸线应通过圆心，其终端画成箭 头。 (3) 整圆或大于180º的半圆应注直径。
标题栏
标题栏
a=25（毫米） 不留装订边 e
c=5 (A3、 A4 ）
e=10 (A2 、A3、 A4 ）
c= 10(A0、A1、 A2 )
e=20(A0、A1)
3.国标格式标题栏
每张图纸上都必须画出标题栏；外框为粗实线，内 格为细实线。标题栏的位置应位于图纸的右下角。尺寸 不随图纸大小、格式变化。
汉字的高度h应不小于3.5mm。一般来说 A2,A3,A4选择h=3.5mm,A0,A1,选择h=5mm
要求： 字体工整、笔画清楚、间隔均匀、排列整齐
字母和数字 拉丁字母（B型斜体）示例：
阿拉伯数字示例 ： 罗马数字示例 ：
斜体字字头向右倾斜， 与水平基准线成75°。
注意：用作指数、分数、注脚等的数字及字母，一般应采用 小一号的字体，如P9图1-11所示。
在机械产品的设计与制造过程中，图样上的尺寸起着 非常重要的作用，一个尺寸的差错就可能导致机件的报废。
六、机械工程CAD制图的规则
（1）P15 表1-8 CAD制图中的线型组别
组别 1
2
3
4
5
用途
粗实
2.0 1.4 1.0 0.7 0.5 线、

第1章建筑制图基本知识1．图纸的幅面的简称是（A）A．图幅B.图框C．标题栏D．会签栏2．图纸上限定绘图区域的线框是指（B）A．图幅B.图框C．标题栏D．会签栏3.幅面代号为A0的图纸长、短边尺寸分别是（A）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm4．幅面代号为A1的图纸长、短边尺寸分别是（B）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm5.幅面代号为A2的图纸长、短边尺寸分别是（C）A．1189mm、841mmB. 841mm、594mmC．594mm、420mmD．297mm、210mm6.幅面代号为A3的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D）A．1189mm、841mmB. 841mm、594mmC．420mm、297mmD．297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B）A．1种B. 2种C．3种D．4种9．一般情况下，一个图样应选择的比例为（A）A．1种B. 2种C．3种D．4种10．图样及说明中的汉字宜采用（A）A．长仿宋体B.黑体C．隶书D．楷体11．制图的基本规定要求数量的数值注写应采用（A）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体罗马数字D．斜体罗马数字11．制图的基本规定要求数量的单位符号应采用（C）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体字母D．斜体罗马数字12.绘制尺寸界线时应采用（C）A．粗实线B.粗虚线C．细实线D．细虚线13.绘制尺寸起止符号时应采用（C）A．中粗长线B.波浪线C．中粗断线D．单点长划线14.尺寸起止符号倾斜方向与尺寸界线应成（A）A．450B. 600C．900D．180015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（AA．10mmB. 20mmC．5mmD. 1mm16.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm17.平行排列的尺寸线的间距，宜为（D）A．1~2mmB. 2~3mmC．3~5mmD. 7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号（B）A．RB. SRC．RSD. S）19.标注圆弧的弧长时，表示尺寸线应以（B）A．箭头B.该圆弧同心的圆弧线表示C．标注圆弧的弦长D.平行与圆弧的直线20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B）A．RB. tC．LD. S21.一般制图的第一个步骤是（A）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理22.一般制图的最后一个步骤是（D）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为（A）A．尺寸基准B.尺寸定型C．尺寸定位D.尺寸标注24.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是（C）A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸）。
