Protel试题集---多选题
1.Protel 99 SE 由（ ）设计系统组成。
A.Schematic
B.PCB
C.FPGA
D.VHDL
2．Protel 99 SE 可以直接创建和打开（ ）文件。
A.PCB
B.PCB Library
C.PCB Project
D.Text Document
3.使用（ ）操作，可以实现Protel 99 SE图样放大与缩小控制。
A.View菜单命令
B.键盘按键
C.鼠标移动
D.工具栏按钮
4.往原理图编辑平面上放置元器件的方法主要有（ ）
A.执行Place/part
B.从元器件库管理器面板中选取
C.使用常用元器件工具命令按钮
D.连线工具栏上放置元器件按钮
5.元器件Properties（属性）操作框中设置的内容主要有（ ）
A.Designator
B.Comment
C.Library ref
D.Parameters list
6.原理图设计选择元器件的方法有（ ）
A.鼠标直接选择
B.主工具栏中的按钮
C.菜单命令
D.键盘快捷按键
7.Protel 99 SE实现选择元器件的复制命令有（ ）
A.Edrt/Copy
B.Ctrl+C
C.E+C
D.任意键
8.Protel 99 SE实现选择元器件的剪切命令有（）
A.Edit/Cut
B.Ctrl+X
C.E+T
D.任意键
9.Protel 99 SE实现选择元器件的粘贴命令有（ ）
A.Edit/Paste
B.Ctrl+V
C.E+P
D.任意键
10.Protel 99 SE为原理图设计提供的导线（Wire）模式有（ ）
A.90
B.45
C.自动布线
D.任意
11.Proetel 99 SE 为原理图设计提供的绘制直线（line）模式有（）
Ａ.90
B.45
C.自动布线
D.任意
12.初始状态的设置有( )途径。
A.“.IC”设置
B.“.NS”设置
C.定义元器件属性
D.仿真类型
13.要对电路图进行仿真分析，应使其包含（）必要信息。
A.仿真器模型
B.激励信号源
C.网络标号
D.初始条件
14.当电路仿真完成后，仿真器输出（）文件。
A.*.nsx
B.*.sdf
C.*.Sch
D.*.PCB
15.Potel99 SE为设计者提供的电路仿真分析设置有（）。
A.Transient Analysis
B.Fourier Analysis
C.DC Sweep Analysis
D.Transfer Function Analysis
16，层次原理图设计时，可以采用（ ）的方法。
A.自顶向下
B.自底向上
C.分别独立
D.上下层同时
17，电气连接检查规则的报告模式有（ ）。
A.Fatal Error
B.Error
C.Warning
D.No Report
18，执行原理图打印操作，可选用（ ）方法。
A.选择并执行菜单命令File/Print
B.单击标准工具栏上的打印按钮
C.按键盘上P键
D.按键盘上的Ctrl+P
19，在原理图打印属性对话框中，可以作（ ）设置。
A.Size
B.Scale Mode
C.Margins
D.Color Set
20,印制电路板根据使用信号层数，分为（ ）。
A.单层板
B.双面板
C.多层板
D.空心板
21，Potel99 SE的PCB编辑器的工具栏有（ ）。
A.PCB Standard
B.Wiring
C.Utilities
D.Filter
22，Potel99 SE具有印制电路板的3D显示功能，可以实现（）。
A.随意旋转
B.缩小
C.放大
D.改变背景颜色
23，阻焊层一般由阻焊剂构成，阻焊层包括（）层。
A. Top Paste
B.Bottom Paste
C.Top Solder
D.Bottom Solder
24，锡膏层主要是用于生产表面安装所需要的专用锡膏层，用以粘贴表面安装元器件（SMD）。
锡膏层包括( )层。
A. Top Paste
B.Bottom Paste
C.Top Solder
D.Bottom Solder
25，Portel99 SE为PCB编辑器提供了（ ）放置导线模式。
A.45°
B.90°
C.圆弧
D.任意
26，在PCB编辑状态，实现元器件封装剪切操作，可执行（ ）命令。
A.Edit/Cut
B.Ctrl+X
C.在键盘上击键E,T
D.Edit/Past
27，在PCB编辑状态，实现元器件封装复制操作，可执行（ ）命令。
A.Edit/Cut
B.Ctrl+V
C.在键盘上击键E,P
D.Edit/Paste
28.在PCB编辑状态，实现元器件封装粘贴操作，可执行（ ）命令。
A.Edit/Cut B.Ctri+V
C.在键盘上击键E,P
D.Edit/Paste
29，执行（ ）命令，可完成自动布线工作。
A.Auto Route/All
B.Auto Route/Net
C.Auto Routing/Connection
D. Auto Route/Component
30，执行（ ）命令，拆除已布导线操作。
A.Tools/Un-Route /All
B.Tools/Un-Route/Net
C.Tools/Un-Route/Connection
D.Tools/Un-Route/Component

合集下载

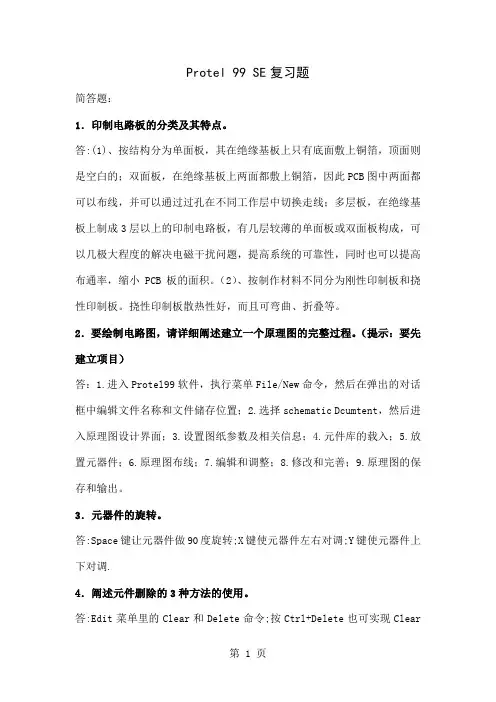

Protel99SE复习题共29页word资料
