Protel99SE教程,使用方法

  • 格式：ppt
  • 大小：3.24 MB
  • 文档页数：140

下载文档原格式

  / 140

合集下载

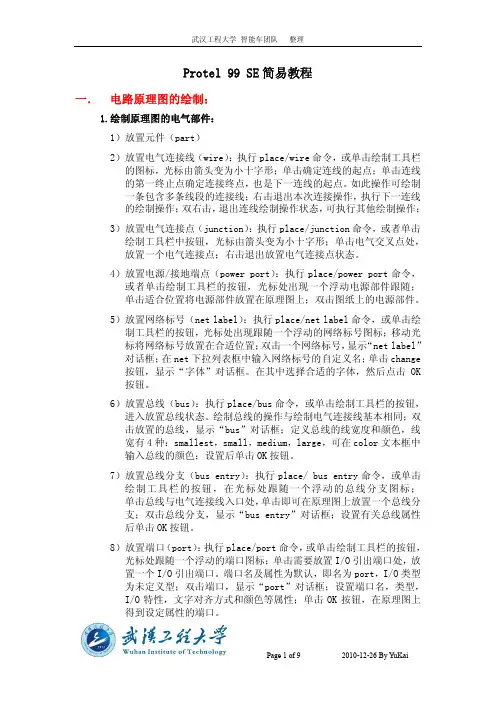

protel 99 SE操作指南

protel 99 SE操作指南

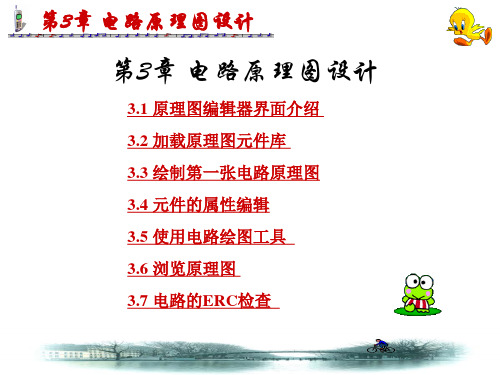

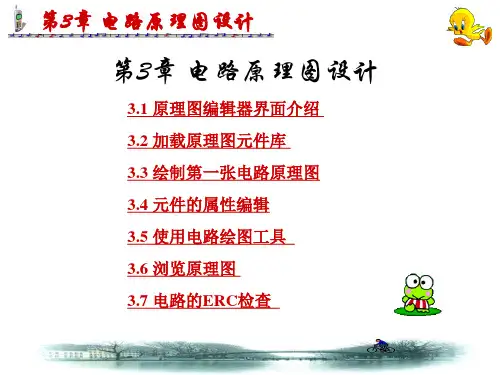

第3章 电路原理图设计
其他对象的属性对话框均可采用这四种方法调出。 Attributes选项卡 Lib Ref：元件名称 Footprint：元件的封装形式 Designator：元件标号
Part Type：元件标注或类别
Part：元件的单元号 Selection：确定元件是否处于选中 状态，√表示选中 Hidden Pin：是否显示引脚号
programfilesdesignexplorer99selibrarysch322加载原理图元件库322加载原理图元件库122?第一种方法打开或新建一个原理图文件以下按图操作3第3章电路原理图设计45第3章电路原理图设计?第二种方法执行菜单命令designaddremovelibrary?第三种方法单击主工具栏中的图标第3章电路原理图设计?移出元件库操作同上只是要在selectedfiles显示框中选中文件名单击remove按钮即可
第3章 电路原理图设计 3.3绘制第一张原理图
3.3.1 放置元件
第3章 电路原理图设计
1 元件属性 Lib Ref（元件名称）： 元件符号在元件库中的名称。 如上图中的电容符号在元件库中的名称是CAP，在放 置元件时必须输入，但不会在原理图中显示出来。
Footprint（元件的封装形式）：
是元件的外形名称。一个元件可以有不同的外形，即 可以有多种封装形式。元件的封装形式主要用于印刷电 路板图。这一属性值在原理图中不显示。 Designator（元件标号）： 元件在原理图中的序号，如R1、C1等。
第3章 电路原理图设计
选择元件库
加载元件库
元件过滤
浏览元件
选择元件名
选择完毕，关闭
第3章 电路原理图设计
移动元件和元件标号等

Protel99se操作指南

Protel99se操作指南

Protel 99se操作指南1.1启动Protel99se一、启动方法1、双击桌面快捷方式图标，进入Protel99se.2、执行“开始"→“程序"→Protel99se进入。

二、进入Protel99se主界面启动后,屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。

执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1—2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。

图1-1 Protel99se主窗口图1-2 创建新的设计数据库所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口,如图1—3所示。

图1—3 设计数据库文件主窗口三、启动SCH99SE编辑器进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File→New(或鼠标右击→New），屏幕弹出New Document对话框，如图1—4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图文件，如图1—5所示,系统默认原理图文件名为Sheet1,此时可以直接修改原理图文件名,图中改为AMD。

图1—4 新建文件对话框图1-5 新建原理图文件双击原理图文件图标，系统进入原理图编辑器.（用相同的方法新建印制板等文件）。

印制板文件，印制板库文件，原理图库文件。

四、原理图编辑器图1—6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等.图1-6 原理图编辑器1。

2绘制原理图一、新建原理图文件，打开原理图编辑器二、设置图纸尺寸与栅格尺寸1、图纸设置进入SCH99SE后，一般要先设置图纸参数。

图纸尺寸是根据电路图的规模和复杂程度而定的，设置合适的图纸是设计好原理图的第一步，图纸尺寸设置方法如下。

(完整版)Protel99se操作说明教程

(完整版)Protel99se操作说明教程

四.PCB设计
3.设置设计规则
主要设置线间间距和线宽。 PCB设计中常用毫英寸（mil）作为单位。
1mil=1/1000inch 100mil=0.1inch=2.54mm
四.PCB设计
上图设置线间间距。一般间距设置在8-15mil，常用10mil。
四.PCB设计
设置线宽。一般信号线宽度设置在8-15mil，常用10mil。电源和地线的 宽度设置在40mil以上。从左到右的三个参数分别为最小线宽、最大线 宽和典型宽度。
2.网表
使用文字描述器件以及器件引脚间的连接关系，网 表结构分为器件描述和网络构建两个部分。
[U1 DIP-40 80C32] (+5V EC3-1 R2-1 U1-31 U1-40) (A0 U2-2 U3-10)
//器件号 //封装形式 //描述 //网络名称 //引脚1 //引脚2 //引脚3 //引脚4 //网络名称 //引脚1 //引脚2
Protel DOS Schematic Libraries：内有8031、存储器、74系列逻 辑器件、运放等。
五.元件库介绍
可以通过原理 图窗口左侧 “添加、删除 元件库”按钮 打开本窗口。
五.元件库介绍
2.常用PCB器件库
PCB元件库保存在软件安装文件夹下：…\Design Explorer 99 SE\Library\PCB。其中最为常用的为下面三个PCB器件库：
Miscellaneous：内有电阻、电容、接插件、二极管、三 极管、晶振等。
General IC：内有DIP系列插件、表贴电阻、表贴电容、表贴 芯片。
Advpcb：内有表贴电阻、表贴电容、表贴芯片、DIP系列等。
五.元件库介绍
可以通过 PCB窗口左 侧“增加、 减少元件库” 按钮打开本 窗口。

Protel99se教程

Protel99se教程

Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。

PROTEL99SE图文教程

PROTEL99SE图文教程

多少次艰苦的开始，它一样爱过去！1.万事开头难，从建立一个 *.DDB 文件开始2.定义新建*.DDB的选项.GIF3.所有新建的文件一般放置在主文件夹中4.进入并新建*.SCH5.新建一个*.SCH文件（注意看一下那些中文的文字注释）6.添加新的零件库.GIF此时请添加我给大家提供的点击下载常用SCH零件>>下载后请用WINRAR解压软件进行解压7.下面这个就是具体的添加方法了8.做好这些我们就可以开始进行画一个漂亮的SCH格式的原理图了>>开始画原理图啦!首先要先设置一下，去掉讨厌的网格显示在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线1.如何调出SCH零件进行并且进行属性设置2.如何正确的设置SCH零件的属性3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板4.电源地的设置，这可是整个电气系统的半边天了5.连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成PCB电路板！>>1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下2.添加自动布线要用到的封装库3.添加我给大家准备的用于教学的封装库,点击下载它,下载后用WINRAR解压4.这是添加好后的效果5.一定要把尺寸单位转换一下,英制实在是不爽到这里准备工作就做好了,进入SCH到PCB的转变>>1.先看看SCH中都有什么零件2.就是这个选项了,一个革命性的强大功能3.注意看一下中文注释4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释5.这是成功导入后的显示方面的一些技巧6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可7.画一个PCB的外型框8.做一个自己要的外型框，然后把PCB零件封装移动到里面去到了这里，我们就可以进入自动布线的操作了>>终于到自动布线啦!1.可以先看看尺寸是不是合适2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件3.自动布线之前要校验一下，看看是不是有错误！4.可以开始自动布线了5.这是自动布线之前的最后一步6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！下一步我们来看看SCh零件库中零件是如何创建出来的，用系统自带的零件库就是二个字“不爽”学会自己做SCH零件才能玩的随心所欲学会自己做PCB封装我们才能纵横四海做SCH零件了，很关键的一步，自力更生才可能走得更远！1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器2.在这个现有的库中新建一个SCH零件3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！5.用这个方法可以给零件库中的零件改名字6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编2.先把制式转换一下，改为公制3.新建一个PCB封装2.4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！6.如果对默认的封装名不满意，就需要改一个自己喜欢的7.这个是用来设置网格的标准，属于是个人喜好问题8.这个就是执行上一步后的对话框X9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>10.用这个功能可以知道我们做的封装的尺寸是不是精确的恭喜恭喜! 到这里，你已经学会了PROTEL的基本操作，剩下的是一些的特殊技巧和高级设置了>>前面我们走马观花的对SCH做了一些操作，这回我们来看看SCH中的一些高级设置和操作技巧1.看看如何对SCH的操作环境做一下合理的设置：2.这是对一些单方向3脚零件的反转技巧操作3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果关键操作是鼠标右键>>Close6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!在PCB中,如何校验和查看PCB单个的网络连接情况1.这是一个很有用的功能,请注意看那些白色的线!2.变白的方法在PCB中给PCB补泪滴的具体操作仔细看这里,我们将学会做给PCB补泪滴的具体操作在PCB中给PCB做覆铜的具体操作这里我们可以知道给PCB做覆铜是多么的简单在PCB中如何找到我们要找的封装在PCB中如何找到我们要找的封装在PCB中如何打印出中空的焊盘(这个功能对于热转印制板比较有用) 让我们打印出中空的焊盘,这是一个关于热转印支PCB板的操作看看什么是热转印制板>>如何在PCB文件中加上漂亮的汉字在PCB文件上面加上汉字一直都是很多网友比较感兴趣的事情。

Protel99se操作技巧指南

Protel99se操作技巧指南

Protel 99se操作指南1.1启动Protel99se一、启动方法1、双击桌面快捷方式图标，进入Protel99se。

2、执行“开始”→“程序”→Protel99se进入。

二、进入Protel99se主界面启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。

执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。

图1-1 Protel99se主窗口图1-2 创建新的设计数据库所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。

图1-3 设计数据库文件主窗口三、启动SCH99SE编辑器进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File →New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。

图1-4 新建文件对话框图1-5 新建原理图文件双击原理图文件图标，系统进入原理图编辑器。

（用相同的方法新建印制板等文件）。

印制板文件，印制板库文件，原理图库文件。

四、原理图编辑器图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。

图1-6 原理图编辑器1.2绘制原理图一、新建原理图文件，打开原理图编辑器二、设置图纸尺寸与栅格尺寸1、图纸设置进入SCH99SE后，一般要先设置图纸参数。

图纸尺寸是根据电路图的规模和复杂程度而定的，设置合适的图纸是设计好原理图的第一步，图纸尺寸设置方法如下。

protel99se教程

protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。

本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。

第一步：创建新项目1. 打开Protel 99SE软件。

2. 单击“文件”菜单，然后选择“新建”。

3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。

4. 输入项目名称和文件夹路径，然后单击“确定”。

第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。

3. 在绘图区域中，使用绘图工具绘制电路原理图。

您可以使用线条工具、电子元件库等进行绘制。

第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。

3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。

4. 使用布局工具放置电子元件并进行布线。

第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。

3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。

第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。

2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。

3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。

通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。

请注意避免使用重复的标题文字来保持文档整洁和清晰。

Protel99se全套教程

Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。

Protel99SE教程 使用方法


2.2.4 设置原理图图纸
• 一般系统默认图纸的大小为B号图纸。当构思好原 理图后，最好能先根据构思的整体布局设置好图 纸的大小。当然，在画图中或以后可以再修改也 是可以的。
• 有两种方法可以改变图纸的大小。 在设计窗口中，单击鼠标右键选择浮动菜单下
的文档选项【Document Option…
2.2.5 装入元件库
Protel 99 SE使用教程
目录 第一章 Protel 99 SE简介 第二章 原理图设计 第三章 制作原理图元件 第四章 产生报表 第五章 印制电路板的设计 第六章 PCB图设计常用操作功能 第七章 创建自己的PCB元件 第八章 电路板的设计规则
第一章 Protel99SE简介
• 1.1 Protel 99 SE的组成 • 1.2 Protel 99 SE的运行环境 • 1.3 Protel 99 SE的操作环境及特点 • 1.4 电路板设计的基本步骤
• 首先，打开原理图管理浏览器。在工作窗口 为原理图编辑器窗口的状态下，单击设计管理器 顶部的【Browse Sch】标签即可打开原理图管理 浏览器窗口，如图2-13所示。
• 单击【Add/Remove】按钮，出现如图2-14所 示的添加/删除元件库对话框。
2.3 放置元件
2.3.1 利用浏览器放置元件
1.2 Protel 99 SE的运行环境
1．运行Protel 99 SE的推荐配置
CPU：≥Pentium II 400及以上PC机 内存：≥64M 显卡：支持800×600×16位色以上显示 光驱：≥24倍速
2．运行环境
• Windows NT/95/98及以上版本操作系统。 由于系统在运行过程中要进行大量的运算和
Part”。

第1章Propel 99SE 使用教程


1.3.3
电路板的电气连接方式
电路板的电气连接方式主要有两种： 板内互连和板间互连。 电路板内的电气构成主要包括两部分， 电路板上具有电气特性的点（包括焊盘、 过孔以及由焊盘的集合组成的元器件）和 将这些点互连的连接铜箔（包括导线、矩 形填充、多边形填充等）。 具有电气特性的点是电路板上的实体， 连接铜箔是将这些点连接到一起实现特定 电气功能的手段。
导线
电路板边界
图1-11
PCB电路板
（1）安装孔：主要用来把电路板固定到 机箱上，图1-11中的安装孔是用焊盘制作 的。 （2）焊盘：用于安装并焊接元器件引脚 的金属化孔。 （3）过孔：用于连接顶层、底层或中间 层导电图件的金属化孔。
（4）元器件：这里是指元器件封装， 一般由元器件的外形和焊盘组成。 （5）导线：用于连接具有相同电气特 性网络的铜箔。 （6）矩形填充：一种矩形的连接铜箔， 其作用同连接导线，将具有相同电气特性 的网络连接起来。
1.6.3 Protel 99SE的文件存储方式
Protel 99SE系统为用户了提供两种可 选择的文件存储方式，即【Windows File System】（文档方式）和【MS Access Database】（设计数据库方式），如图123所示。
图1-23
文件存储方式
图1-24
文档方式存储电路板设计文件
（a）多层板示意图 图1-3
（b）多层板实例 多层板
在电路设计中，多层板一般是指４层
板或４层以上的印制电路板。
1.2 电路板类型选择
在设计电路板时，选择电路板的类型主 要从电路板的可靠性、工艺性和经济性等 方面进行综合考虑，尽量从这几方面的最 佳结合点出发来选择电路板的类型。 印制电路板的可靠性，是影响电子设备 和仪器可靠性的重要因素。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.3.3
印制电路板设计环境 1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线 4．丰富的封装元件库及便简的元件库 编辑和组织操作 5．智能化的基于形状的自动布线功能 6．可靠的设计校验
1.4
电路板设计的基本步骤
一般而言，设计电路板最基本的过程可以分为
以下3大步骤。 1．电路原理图的设计 电路原理图的设计主要是用Protel 99 SE的 原理图设计系统来绘制电路原理图。
二、元件方向的调整

【Space】键（空格键）：每按一次，被选中的元 件逆时针旋转90°。


【X】键：使元件左右对调。
【Y】键：使元件上下对调。
2.3.5 改变元件属性
• 【Attributes 】选项卡中的内容较为常用，它包 括以下选项。 （1 ）Lib Ref：在元件库中定义的元件名称，不 会显示在绘图页中。
2．产生网络报表 网络表可以从电路原理图中获得，同时Protel 99 SE也提供了从电路板中提取网络表的功能。
3．印制电路板的设计 印制电路板的设计主要是利用Protel 99 SE的 PCB设计系统来完成印制电路板图的绘制。
第2章
原理图设计
2.1 2.2 2.3 2.4 2.5 2.6
原理图设计的步骤 绘制原理图前的必要准备 放 置 元 件 绘制原理图 绘制原理图的方法总结 原理图文件的管理
2.4.2
利用网络标号实现电气连接
在电路图中，有些本该连接的元件之间是悬空 的，取而带之的是有标号的引出线段，这实际上 是一种利用网络标号实现电气连接的方法。网络 标号实际意义就是一个电气节点，具有相同网络 标号的元件引脚、导线、电源及接地符号等具有 电气意义的图件，在电气关系上是连接在一起的。
3种列表元件定义格式分别为： • Protel格式，文件后缀名为*.bom；
• 电子表格可调用格式，文件后缀名为*.csv；
• Protel99的表格格式，文件后缀名为*.xls。
4.3
生成电气规则测试报告
• 执行菜 单命令 【Tools】 【ERC„】
4.4
其他报表文件
• 还可以生成该设计的所有内部文件的列表，生成 的方法可以执行菜单命令【Reports】/【Design Hierarchy 】，之后会生成后缀为*.rep的文件并 在当前的窗口中自动打开。在该设计系统中可以 看到如图4-35所示的文件。 还可以执行【Reports】/【Cross Reference】 生成如图4-36所示的*.xrf文件。
3.2.1 编辑器的窗口组成
3.2.2 绘图工具
3.2.3
符号工具
3.3 3.4 3.5
创建原理图元件库文件 设置工作环境 绘 制 元 件 一、绘制元件外形 二、放置元件引脚
3.6 3.7
设置元件属性 保 存 元 件
第四章
产生报表
4.1. 生成网络表文件 4.2. 生成远见列表文件 4.3. 其他报表文件 4.4 生成电气规则报告
逻辑门为1，第二个为2等。
（7）Selection：切换选取状态。
（8）Hidden Pins：是否显示元件的隐 藏引脚。 （9）Hidden Fields：是否显示“Part Fields 1-8”、“ Part Fields 9-16 ” 选项卡中的元件数据栏。 （10）Field Name：是否显示元件的数 据栏名称。
1.3
Protel 99 SE的操作环境及特点
1.3.1 1.3.2 专题数据库管理环境 原理图设计环境
1．分层次组织设计功能 2．强大的元件及元件库的组织、编辑功能 3．方便的连线工具 4．高效、便捷的编辑功能 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能
（2）Footprint：封装形式，应该输入该元件在 PCB库里的名称。
（3）Designator：流水序号。
（4）Part Type：显示在绘图页中的元件名称，默 认值与元件库中名称“Lib Ref”一致。
（5）Sheet Path：成为绘图页元件时，定义下层绘 图页的路径。 （6）Part：定义子元件序号，如与门电路的第一个
制作原理图元件 原理图元件库编辑器的启动 制作元件前的准备 创建原理图元件库文件 设置工作环境 绘 制 元 件 设置元件属性 保 存 元 件
3.1
原理图元件库编辑器的启动
• 首先，要启动原理图元件库编辑器。单击 【Document】标签，进入设计文件夹 【Document】，执行菜单命令【File】／【New】 或在工作区单击鼠标右键选择【New】命令，出现 【New Document】对话框。
• 双击对话框中的【Schematic Library Document 】
图标，即可创建一个新的元件库文件。默认的文
件名为“Schlib1.lib”，在工作窗口中该文件的
图标上双击或在设计浏览器中该文件的文件名上
单击鼠标左键，即可进入如图3-1所示的原理图元 件库编辑器。
3.2
制作元件前的准备
2.4.3
放置电路节点
• 放置的方法有以下几种。


单击画原理图工具栏上的。
执行菜单命令【Place】/【Junction】 按快捷键【P】/【J】。
2.4.4
放置电源及接地符号
• 电源元件及接地元件有别于一般的电气元件，它 们必须通过菜单【Place】/【Power Port】或电 路图绘制工具栏上的按钮来调用，这时，工作区 中会出现随着十字光标移动的电源符号，按【Tab】 键，会出现如图2-38所示的属性对话框。
Protel 99 SE的组成
Protel 99 SE的运行环境 Protel 99 SE的操作环境及特点 电路板设计的基本步骤
1.1
Protel 99 SE的组成
• Protel 99 SE主要由原理图设计系统、印制电路 板设计系统两大部分组成。
1．原理图设计系统
• 这是一个易于使用的具有大量元件库的原理图编 辑器，主要用于原理图的设计。它可以为印制电 路板设计提供网络表。该编辑器除了具有强大的 原理图编辑功能以外，其分层组织设计功能、设 计同步器、丰富的电气设计检验功能及强大而完 善的打印输出功能，使用户可以轻松完成所需的 设计任务。
2．印制电路板设计系统
• 它是一个功能强大的印制电路板设计编辑器，具 有非常专业的交互式布线及元件布局的特点，用 于印制电路板（PCB）的设计并最终产生PCB文件， 直接关系到印制电路板的生产。Protel 99 SE的 印制电路板设计系统可以进行多达32层信号层、 16层内部电源/接地层的布线设计，交互式的元件 布置工具极大地减少了印制板设计的时间。
1.2
Protel 99 SE的运行环境
1．运行Protel 99 SE的推荐配置

CPU：≥Pentium II 400及以上PC机 内存：≥64M 显卡：支持800×600×16位色以上显示 光驱：≥24倍速
2．运行环境
• Windows NT/95/98及以上版本操作系统。
由于系统在运行过程中要进行大量的运算和 存储，所以对机器的性能要求也比较高，配置越 高越能充分发挥它的优点。
Protel 99 SE使用教程
目录 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章
Protel 99 SE简介 原理图设计 制作原理图元件 产生报表 印制电路板的设计 PCB图设计常用操作功能 创建自己的PCB元件 电路板的设计规则
第一章 Protel99SE简介
• 1.1
• 1.2 • 1.3 • 1.4
2.5
绘制原理图的方法总结
原理图的绘制并不复杂，主要是要学会熟练 运用，要熟悉工具栏上的按钮和元件库的一些常 用元件。 这里要着重提出的是关于画面的管理的问题。 在前面的内容中没有做特别的介绍，而关于画面 的管理对于整个绘制过程又是非常重要的。
第3章 3.1 3.2 3.3 3.4 3.5 3.6 3.7
2.1
原理图设计的步骤
开始
环境设置
放置、调整元件
放置
输出打印
结束
2.2
2.2.1 SE
绘制原理图前的必要准备
启动Protel 99
2.2.2
•
创建原理图设计文件
如果在此之前用户没有打开任何设计数据库， 可以选择主菜单区的【File】/【New】选项 。 • 如果在此之前已经打开了一个或多个设计数据 库，可以选择主菜单区的【File】/【New Design】 选项，单击鼠标或按回车键即可。按照上面的操 作将弹出如图2-5图所示的窗口。
单击【OK】按钮或双击该图标就可以完成
新的原理图文件的创建，如图2-10所示。
默认的文件名为“sheet1.sch”，文件名
可以修改，例如改为“dzz.sch”。
2.2.4
设置原理图图纸
• 一般系统默认图纸的大小为B号图纸。当构思好原 理图后，最好能先根据构思的整体布局设置好图 纸的大小。当然，在画图中或以后可以再修改也 是可以的。 • 有两种方法可以改变图纸的大小。 在设计窗口中，单击鼠标右键选择浮动菜单下 的文档选项【Document Option„
• 同时它还包含一个具有专业水准的PCB信号完整性 分析工具、功能强大的打印管理系统、一个先进 的PCB三维视图预览工具。 此外，Protel 99 SE还包含一个功能强大的基于 SPICE 3f5的模/数混合信号仿真器，使设计者可 以方便地在设计中对一组混合信号进行仿真分析。 同时，它还提供了一个高效、通用的可编程逻辑 器件设计工具。
4.1
生成网络表文件
生成网络表文件的方法可以执行菜单命令
【Design】/【Create Netlist】。
4.2 生成元件列表文件
