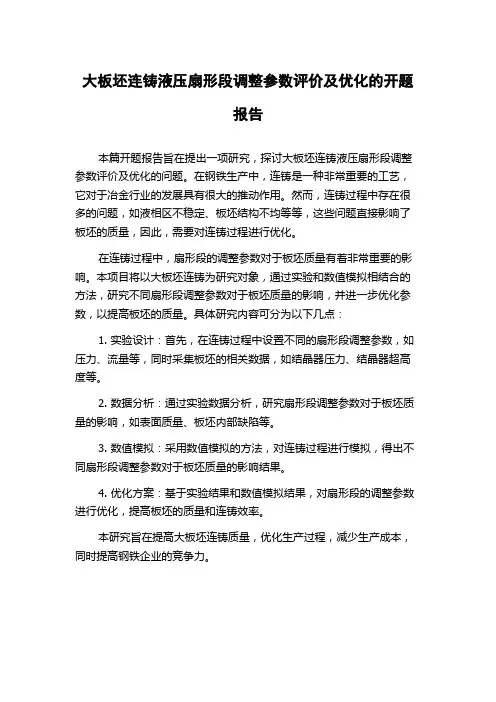

大板坯连铸液压扇形段调整参数评价及优化的开题
报告
本篇开题报告旨在提出一项研究,探讨大板坯连铸液压扇形段调整参数评价及优化的问题。
在钢铁生产中,连铸是一种非常重要的工艺,它对于冶金行业的发展具有很大的推动作用。
然而,连铸过程中存在很多的问题,如液相区不稳定、板坯结构不均等等,这些问题直接影响了板坯的质量,因此,需要对连铸过程进行优化。
在连铸过程中,扇形段的调整参数对于板坯质量有着非常重要的影响。
本项目将以大板坯连铸为研究对象,通过实验和数值模拟相结合的方法,研究不同扇形段调整参数对于板坯质量的影响,并进一步优化参数,以提高板坯的质量。
具体研究内容可分为以下几点:
1. 实验设计:首先,在连铸过程中设置不同的扇形段调整参数,如压力、流量等,同时采集板坯的相关数据,如结晶器压力、结晶器超高度等。
2. 数据分析:通过实验数据分析,研究扇形段调整参数对于板坯质量的影响,如表面质量、板坯内部缺陷等。
3. 数值模拟:采用数值模拟的方法,对连铸过程进行模拟,得出不同扇形段调整参数对于板坯质量的影响结果。
4. 优化方案:基于实验结果和数值模拟结果,对扇形段的调整参数进行优化,提高板坯的质量和连铸效率。
本研究旨在提高大板坯连铸质量,优化生产过程,减少生产成本,同时提高钢铁企业的竞争力。

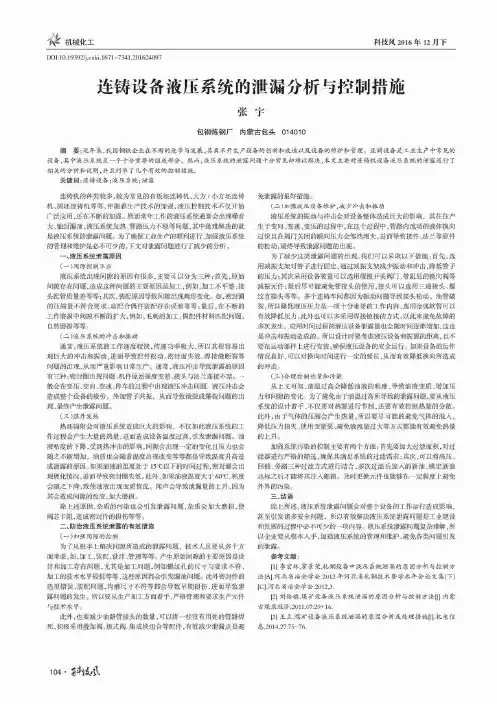

机械化工科技风2016年12月下DOI:10.19392/ki.1671-7341.201624097连铸设备液压系统的泄漏分析与控制措施张宇包钢炼钢厂内蒙古包头014010摘要:近年来,我国钢铁企业在不断的进步与发展,其离不开生产设备的创新和改造以及设备的维护和管理。
连铸设备是工业生产中常见的 设备,其中液压系统是一个十分重要的组成部分。
然而,液压系统的泄露问题十分常见却难以解决,本文主要对连铸机设备液压系统的泄露进行了 相关的分析和说明,并且列举了几个有效的控制措施。
关键词:连铸设备;液压系统;泄露连铸机的种类较多,较为常见的有板坯连铸机、大方/小方坯连铸 机、圆坯连铸机等等,伴随着生产技术的加强,液压控制技术不仅开始 广泛应用,还在不断的加强。
然而常年工作的液压系统通常会出现噪音 大、轴封漏油、液压系统发热、管路压力不稳等问题,其中最难解决的就 是液压系统的泄露问题。
为了确保工业生产的顺利进行,加强液压系统 的管理和维护是必不可少的,下文对泄露问题进行了减少的分析。
一、液压系统泄露原因(一)间隙控制不当液压系统出现间隙的原因有很多,主要可以分为三种:首先,原始 间隙存在问题,造成这种问题的主要原因是加工,例如,加工不平整、接 头配管质量差等等;其次,装配原因导致间隙出现畸形变化。
如,密封圈 的压缩量不符合要求、动配合偶件装配存在误差等等;最后,在不断的 工作磨损中间隙不断的扩大,例如,毛刺的加工、偶配件材料匹配问题、自然磨损等等。
(二) 液压系统的冲击和振动通常,液压系统的工作速度较快,传递功率极大,所以其很容易出 现巨大的冲击和振动,进而导致配件松动、密封面失效、焊接缝断裂等 问题的出现,从而严重影响日常生产。
通常,液压冲击导致泄露的原因 有三种:密封圈出现问题、机件原始强度变差、接头与法兰连接不禁。
一般会在变压、变向、变速、停车的过程中出现液压冲击问题。
液压冲击会 造成整个设备的疲劳,外加管子共振,从而导致微裂或爆裂问题的出 现,最终产生泄露问题。

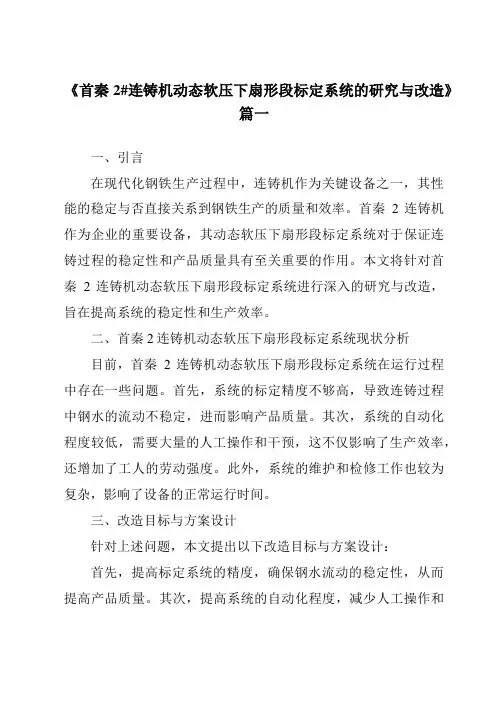

《首秦2#连铸机动态软压下扇形段标定系统的研究与改造》篇一一、引言在现代化钢铁生产过程中,连铸机作为关键设备之一,其性能的稳定与否直接关系到钢铁生产的质量和效率。
首秦2连铸机作为企业的重要设备,其动态软压下扇形段标定系统对于保证连铸过程的稳定性和产品质量具有至关重要的作用。
本文将针对首秦2连铸机动态软压下扇形段标定系统进行深入的研究与改造,旨在提高系统的稳定性和生产效率。
二、首秦2连铸机动态软压下扇形段标定系统现状分析目前,首秦2连铸机动态软压下扇形段标定系统在运行过程中存在一些问题。
首先,系统的标定精度不够高,导致连铸过程中钢水的流动不稳定,进而影响产品质量。
其次,系统的自动化程度较低,需要大量的人工操作和干预,这不仅影响了生产效率,还增加了工人的劳动强度。
此外,系统的维护和检修工作也较为复杂,影响了设备的正常运行时间。
三、改造目标与方案设计针对上述问题,本文提出以下改造目标与方案设计:首先,提高标定系统的精度,确保钢水流动的稳定性,从而提高产品质量。
其次,提高系统的自动化程度,减少人工操作和干预,提高生产效率,降低工人的劳动强度。
最后,简化系统的维护和检修工作,延长设备的正常运行时间。
针对《首秦2#连铸机动态软压下扇形段标定系统的研究与改造》篇二合同编号:____________合同双方:甲方(委托方):____________乙方(承包方):____________本合同用于规范甲乙双方就首秦2连铸机动态软压下扇形段标定系统的研究与改造项目所达成的合作事宜。
一、项目概述一、项目名称:首秦2连铸机动态软压下扇形段标定系统的研究与改造二、项目内容:1. 对首秦2连铸机动态软压下扇形段进行标定系统研究;2. 对现有标定系统进行技术改造和升级;3. 确保改造后的系统能够满足生产需求,提高生产效率和产品质量。
三、项目期限:自本合同签订之日起至项目完成验收之日止。
二、双方权利与义务一、甲方权利与义务:1. 提供首秦2连铸机动态软压下扇形段的相关技术资料和现场环境信息;2. 按照合同约定支付乙方项目款项;3. 对乙方的工作进行监督和检查,确保项目按期完成;4. 提供必要的配合和协助,确保项目顺利进行。

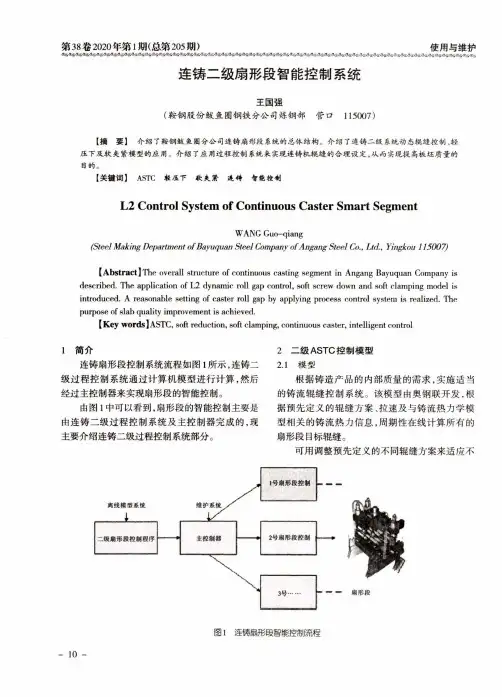

SMART扇形段技术和铸坯锥度自动化控制系统截止到2002年12月,已有七台板坯连铸机安装了SMART/ASTC系统,另外还有七台连铸机订购了该系统。
SMART/ASTC系统安装在板坯和大方坯连铸机上适合浇注所有钢种。
优化连铸坯的中心质量是连铸工作的重要目标。
改善中心质量的一种方法是通过降低接近最终凝固点的铸坯厚度来补偿其热收缩。
这就是所谓的软压下技术。
为此,国外设备公司开发出一种新型软压下技术即铸坯锥度自动化控制系统(ASTC),该系统与SMART液压调整扇形段技术统一使用。
该系统依据铸坯凝固点的位置动态调整辊缝。
该系统可优化任何连铸条件下的铸坯内部质量。
SMART扇形段设计通过先进的数学模型和广泛的试验,奥钢联开发出一种技术包。
该技术可实现扇形段内框的动态定位。
该系统不仅具备极好的可靠性,而且适用于钢厂恶劣的工作环境。
SMART动态辊缝调整系统的主要特点为:——故障自动保护液压系统(带有扇形段内框定位锁);——通过标准阀定位精度可达±0.1mm;——简单无磨损传感器,嵌入气缸内。
辊缝设定铸坯锥度自动控制系统通过热跟踪模型计算辊缝的设定点。
热跟踪模型根据实际的浇注条件计算铸坯的上温度区。
该热跟踪系统也是奥钢联DYNACS冷却系统的一部分(其已在全球50多台板坯连铸机上安装)。
软压下区的辊缝由冶金专家根据不同钢种的要求进行确定。
软压下区的起点和终点是铸坯固相部分比例的函数,根据该函数,即使在不稳定的连铸条件下,软压下区可动态调整至正确位置。
总结SMART/ASTC技术的优点可概括为如下几点:——通过减少中心偏析改善铸坯的内部质量;——降低敏感钢种的废品率;——最小化磷、硼钢种的中心线裂纹,这一点对纵切板坯来说极为重要;——在铸坯导架允许的范围内任意调整板坯厚度和辊缝形状;——快速、精确地调整板坯厚度;——提高生产率;——提高连铸机的利用率;——提高产品合格率。
・专题综述・收稿日期:2006-02-23;修订日期:2006-04-11
作者简介:谷振云(1940-),男,西安重型机械研究所研究员级高级工程师。
连铸机扇形段远程自动调节辊缝的液压系统及其控制方案的分析
谷振云,李生斌(西安重型机械研究所,陕西 西安 710032)摘 要:分析了近年来从国外引进的板坯连铸机采用液压电气控制实现扇形段辊缝自动调节的基本工作要求,液压控制原理及各控制方案的特点。开关阀的控制方式已成功用于西安重型机械研究所设计制造的攀钢2#大方坯连铸机的轻压下系统。关键词:辊缝;自动调节;轻压下;液压控制中图分类号:TF77711 文献标识码:A 文章编号:1001-196X(2006)03-0001-05
AnalysisofthecontrolsolutionsandhydraulicsystemofCCMsegmentlong2distanceautomaticrollgapadjusting
GUZhen2yun,LISheng2bin(XiπanHeavyMachineryResearchInstitute,Xiπan710032,China)
Abstract:Thebasicrequirement,hydrauliccontrolmechanismandfeaturesofvarioussolutionsofCCMseg2mentautomaticrollgapadjustinghydraulicsystemintroducedfromabroadarediscussed.Theon2offvalvecontrolhasbeensuccessfullyappliedtothe2#bloomcastersoft2reductionsysteminPanSteel.Keywords:rollgap;automaticadjusting;soft2reduction;hydrauliccontrol
1 概述上世纪90年代中末期,欧洲的德马克、奥钢联以及意大利的达涅利等公司先后开发和研制成功了采用液压电气控制实现板坯连铸机扇形段远程自动调节辊缝的新技术,这一技术的成功应用也使扇形段对铸坯的动态轻压下成为可能,目前它已作为一项成熟技术广泛应用于世界各地许多冶金厂的连铸机设备中。近年来,我国上海一钢集团、武钢、济钢、鞍钢、攀钢等冶金厂从上述三个国外公司成套引进或国外设计与国内合作制造的几十台板坯连铸机扇形段也采用了远程自动调节辊缝和铸坯动态轻压下技术,这对提高铸
机的作业率(减少扇形段辊缝的调整时间)、改善铸坯质量、提高铸机自动化水平起到了明显作用。然而,国内的冶金科研院所和连铸成套设备设计、制造公司等部门和单位尚未作为独立的专有技术进行成功的开发和应用(目前西重所与宝钢研究院联合研制的试验铸机已获应用,2005
年5月已投产试验)。本文将在消化吸收国外先进技术的基础上对德马克和奥钢联两种不同的扇形段远程自动调节辊缝的液压控制方式做以初步分析。
2 扇形段辊缝自动调节的基本要求每个扇形段有四只夹紧液压缸(靠近扇形段上口和下口各两只),其结构是液压缸的活塞杆与扇形段的下框架相连,固定不动;而液压缸缸体与扇形段上框架相连,带动上框架及其辊组作
・1・2006No13 重型机械
© 1994-2007 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net升降运动,液压缸上装有可实现检测目的的位置传感器。按连铸机铸造工艺要求,扇形段实际工作和设定的辊缝是一个楔形(收缩)辊缝,沿着铸造方向扇形段上口设定的辊缝距离要比下口稍大一些,通常在不进行轻压下时1m机长的(对弧形区为弧线,对水平区为直线)距离上辊缝差约为0112~012mm,而进行轻压下时,压下区的辊缝收缩量多为014~111mm/m。而同为扇形段上口或下口的两只液压缸的定位停止位置应相同,以防扇形段上的辊子偏斜,通常辊子对水平位置的偏斜程度不大于±011mm,因此液压缸位置传感器的检测精度必须高于±011mm一个数量级。对板坯连铸机而言,扇形段上框架及其辊组的质量均较大,通常达几吨甚至几十吨以上,为保证液压缸的位置停止精度即设定的辊缝,应尽可能减少液压缸及上框架运动部件的惯性力和运动导向部位的摩擦力,为此扇形段上框架的升降动作接近停止时,液压缸的运动速度不能过大,否则难以保证扇形段辊缝的目标设定值,并易引起辊缝超调和液压电气环节的振荡。
3 扇形段辊缝自动调节过程扇形段辊缝的自动调节液压控制方案,如图1所示,奥钢联和德马克公司各自采用了完全不同的液压控制回路,达涅利公司采用的液压控制方式与德马克方式相类似。
・2・重型机械 2006No13
© 1994-2007 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net图1 辊缝自动调节的液压控制方案(a)奥钢联方式 (b)德马克方式 (c)达涅利方式
实际调整扇形段辊缝时,首先按照连铸生产要求,通过专用工艺软件,在计算机上同时设定和输入与本扇形段上、下口所需辊缝相应的给定信号电流。在调整的初始状态(如上框架与液压缸缸体在最上位),给定信号与液压缸位置传感器检测信号之间的误差信号电流最大,随着调整动作的进行,其误差电流信号逐渐减小。对于图1a所示的控制方案,该差值电流信号经电气调制后仅以导通电路的形式使电磁换向阀通入额定电压和电流,以使阀电磁铁动作,它与误差信号电流的大小无关,而极性的差别将用来控制三位四通电磁阀不同电磁铁的通、断电状态,即控制扇形段夹紧液压缸的升降运动的方向;当液压缸的尺寸参数、液压控制回路及组成原件(包括固定阻尼孔尺寸的大小)、供给油压都相同时,液压缸的运动速度也是相同的。由此可见只要液压控制回路的组成一定,液压缸将以一固定的速度完成辊缝调整动作以达到辊缝设定的目标值,其升降运动速度的大小将取决于在一定的压降下通过固定阻尼孔的流量和液压缸承压腔活塞的有效面积,与误差信号电流的极性和大小无关。液压缸调整动作的速度通常约为1~2mm/s,随缸径大小的不同,每只液压缸所需的流量仅为1~6L/min;扇形段四只夹紧液压缸的运动同步状况则由液压缸上的位置传感器加以检测并由电气系统控制。对于图1b所示的控制方案,采用比例伺服阀控制扇形段夹紧液压缸的升降动作,其辊缝调节过程大致如下。假定调整初始扇形段上框架在最上位,它相应于上、下口夹紧液压缸处零位,此时它们的位置传感器的反馈检测信号也为零;其次假定S
为与扇形段上口辊缝设定值相应的电气信号量,
ΔS为与上、下口辊缝设定差值相应的电气信号
量,扇形段向下运动时电气信号量的极性为“+”,反之则为“-”。按照生产要求,经计算机和带专用软件的电气控制器向本扇形段控制上、下口夹紧液压缸运动的四只电液比例伺服阀同时设定和输入电气信号量+S,此时给定信号与反馈检测信号之间的误差电流最大,于是扇形段夹紧液压缸将带动上框架以最大速度向下作平移运动,随着液压缸位置传感器反馈检测信号的加大(误差电流减小)
,
液压缸的运动速度将逐步减小,直到四只夹紧液压缸同时达到本扇形段上口辊缝设定值,即给定信号与反馈检测信号之间的误差电流消失,上口
・3・2006No13 重型机械
© 1994-2007 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net液压缸辊缝调整结束,运动停止。在此阶段,为防止扇形段上、下口液压缸运动过速和由此而引起的不同步,对电液比例伺服阀的输入信号采取了“限流”措施,即当原始给定信号与位置传感器反馈电流信号之间的误差电流超过最大限定电流时,四只液压缸的比例伺服阀均以最大限定电流作为阀的输入信号,该最大限定电流所对应的液压缸及其扇形段上框架的最大运动速度约为5~15mm/s,并以此作为选择比例伺服阀流量规格的依据;其次在上口液压缸运动停止之后,扇形段上、下口辊缝设定差值相应的电气信号量+ΔS将作为给定信号随之输入到控制扇形段下口夹紧液压缸的比例伺服阀中去,这时扇形段下口两只液压缸将继续带动上框架向下作倾斜运动,直至扇形段下口辊缝也达到设定的目标值,输入到电液比例伺服阀的误差电流信号+ΔS也消失,下口两只液压缸的运动停止,从而完成扇形段辊缝的自动调节。由此也可看出扇形段辊缝自动调节的全过程是一个可分为前后两个阶段,各有不同给定信号连续进行的过程。由于扇形段上、下口辊缝相差距离与扇形段本身铸流长度相比是十分微小的,在机械设备设计中已考虑扇形段上框架运动的导向间隙将不致于使上框架做微小倾斜运动时被卡死。虽然上框架辊子轴承座设有垫片组,但并不靠该垫片组调整辊缝,而是仅借辊缝位置设定信号保证扇形段的收缩辊缝和实现对铸坯的轻压下。当打开扇形段即抬起上框架时,其调节过程与前述过程相反,也为前后两个阶段:首先经电气控制器向扇形段下口液压缸的比例伺服阀输入与辊缝差值相应的电流信号-ΔS,使下口液压缸升起,当下口液压缸到达与上口液压缸相同的检测位置后,阀上的误差电流信号消失,下口液压缸的向上运动停止;继之同时向控制上、下口液压缸运动的比例伺服阀给定和输入与扇形段抬起位置相应的电信号,如使扇形段达到最大的开口度(上框架在最上位),这时的给定信号相当于零,而液压缸的位置反馈信号最大,阀上的误差电流信号也最大,但其极性相反,上、下口液压缸同时以最大速度向上运动,随着反馈电流信号的减小,液压缸的运动速度也逐步减小直至误差电流信号消失,扇形段上框架达到最上位,液压缸的运动随之停止。两个阶段的电气信号一次同时给定,运动是连续进行的。在铸机铸造工作模式下,如因辊子受力、框架热变形等各种因素的影响,所检测到的辊缝与原始设定辊缝出现微小偏离时,位置传感器所发出的检测信号将借助比例伺服阀自动调整扇形段夹紧液压缸所在的位置,使其始终保持在原始设定辊缝的位置上。在铸机实现动态轻压下的情况下,起始压下的扇形段将跟踪铸坯凝固终点,压下量决定于连铸工艺要求,这实质上也是一个远程自动设定和调整扇形段辊缝的问题。而动态轻压下的力是借助于夹紧液压缸经上框架的辊组对铸坯施压来实现的,所需压力大小与浇铸的钢种和铸坯的断面有关,可由通入夹紧液压缸的油压力来设定和调整。该油压力由扇形段上与液压缸夹紧油腔相连的压力传感器测得,可以开环或闭环调整和控制比例伺服阀的进口油压。德马克、奥钢联以及意大利达涅利等公司已成功开发出连铸机专用工艺软件,实现扇形段夹紧液压缸的位置及力的控制。不论在浇铸前原始设定辊缝或在轻压下的情况下自动调整辊缝,都是沿着铸流方向由前到后逐个扇形段依次进行的。
