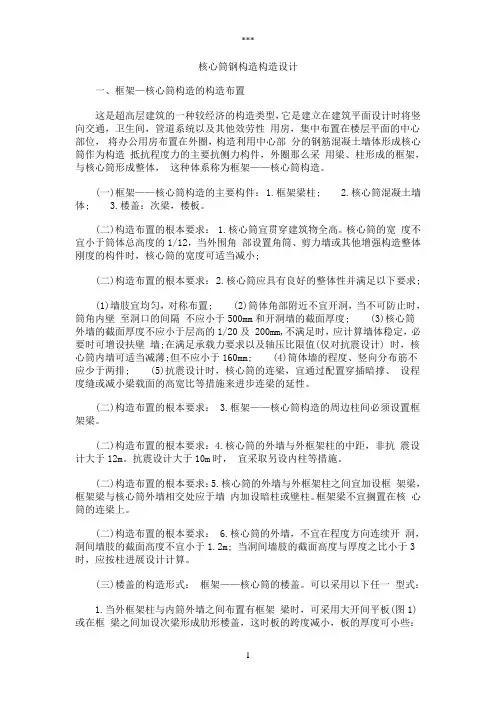

1 核心筒钢构造构造设计
一、框架—核心筒构造的构造布置
这是超高层建筑的一种较经济的构造类型，它是建立在建筑平面设计时将竖向交通，卫生间，管道系统以及其他效劳性 用房，集中布置在楼层平面的中心部位， 将办公用房布置在外圈，构造利用中心部 分的钢筋混凝土墙体形成核心筒作为构造 抵抗程度力的主要抗侧力构件，外圈那么采 用梁、柱形成的框架，与核心筒形成整体， 这种体系称为框架——核心筒构造。
(一)框架——核心筒构造的主要构件： 1.框架梁柱; 2.核心筒混凝土墙体; 3.楼盖：次梁，楼板。
(二)构造布置的根本要求： 1.核心筒宜贯穿建筑物全高。核心筒的宽 度不宜小于筒体总高度的1/12，当外围角 部设置角筒、剪力墙或其他增强构造整体
刚度的构件时，核心筒的宽度可适当减小;
(二)构造布置的根本要求： 2.核心筒应具有良好的整体性并满足以下要求;
(1)墙肢宜均匀，对称布置; (2)筒体角部附近不宜开洞，当不可防止时，筒角内壁 至洞口的间隔 不应小于500mm和开洞墙的截面厚度; (3)核心筒外墙的截面厚度不应小于层高的1/20及 200mm,不满足时，应计算墙体稳定，必要时可增设扶壁 墙;在满足承载力要求以及轴压比限值(仅对抗震设计) 时，核心筒内墙可适当减薄;但不应小于160mm; (4)筒体墙的程度、竖向分布筋不应少于两排; (5)抗震设计时，核心筒的连梁，宜通过配置穿插暗撑、 设程度缝或减小梁载面的高宽比等措施来进步连梁的延性。
(二)构造布置的根本要求： 3.框架——核心筒构造的周边柱间必须设置框架梁。
(二)构造布置的根本要求：4.核心筒的外墙与外框架柱的中距，非抗 震设计大于12m。抗震设计大于10m时， 宜采取另设内柱等措施。
(二)构造布置的根本要求：5.核心筒的外墙与外框架柱之间宜加设框 架梁，框架梁与核心筒外墙相交处应于墙 内加设暗柱或壁柱。框架梁不宜搁置在核 心筒的连梁上。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

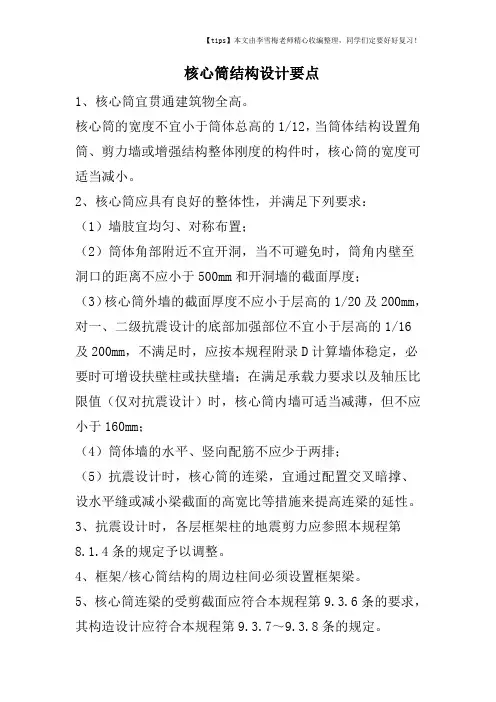

核心筒结构设计要点
1、核心筒宜贯通建筑物全高。
核心筒的宽度不宜小于筒体总高的1/12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。
2、核心筒应具有良好的整体性，并满足下列要求：
（1）墙肢宜均匀、对称布置；
（2）筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙的截面厚度；
（3）核心筒外墙的截面厚度不应小于层高的1/20及200mm，对一、二级抗震设计的底部加强部位不宜小于层高的1/16及200mm，不满足时，应按本规程附录D计算墙体稳定，必要时可增设扶壁柱或扶壁墙；在满足承载力要求以及轴压比限值（仅对抗震设计）时，核心筒内墙可适当减薄，但不应小于160mm；
（4）筒体墙的水平、竖向配筋不应少于两排；
（5）抗震设计时，核心筒的连梁，宜通过配置交叉暗撑、设水平缝或减小梁截面的高宽比等措施来提高连梁的延性。
3、抗震设计时，各层框架柱的地震剪力应参照本规程第8.1.4条的规定予以调整。
4、框架/核心筒结构的周边柱间必须设置框架梁。
5、核心筒连梁的受剪截面应符合本规程第9.3.6条的要求，其构造设计应符合本规程第9.3.7～9.3.8条的规定。
住宅楼核心筒设计要点
一个住宅楼的核心筒是其结构的重要组成部分，它提供了建筑物的稳定性和安全性。因此，在设计住宅楼核心筒时需要注意以下要点：
1.结构稳定性：核心筒应能够提供足够的稳定性，以抵抗各种外部力的作用，如地震、风力和荷载等。设计师应使用合适的结构材料和设计原理来确保核心筒的稳定性。
2.结构强度：核心筒应具备足够的强度，能够承受负载并分配负载到周围的结构中，以保证建筑物的整体结构安全。设计师应在核心筒的布置和尺寸上考虑到负载的分布和传递。
3.防火安全：住宅楼作为居住场所，对防火要求较高。核心筒应采用防火材料来提供隔热和耐火性能，以确保在火灾情况下能够提供有效的防护，阻止火势蔓延。
4.电气、水管、通风道的布置：核心筒内通常包含电气、水管和通风道等设备和管线。设计师应合理布置这些设备和管线，以确保其使用效果和维护方便。通风道应设计合理，以保证室内空气质量和排除有害气体。
5.空间利用效率：在设计核心筒空间时，应尽可能提高空间的利用效率。可以考虑采用室内楼梯、电梯和电梯间、垃圾处理间等功能区域的布置，以最大程度地减少核心筒空间的浪费。
6.抗震设计：住宅楼核心筒需要具备较好的抗震性能，以应对地震引起的水平力和垂直力。设计师应选取适当的抗震设计参数，采用适宜的抗震构造和配筋方式，确保核心筒在地震情况下能够提供足够的稳定性。 7.能效设计：住宅楼核心筒的设计应考虑能源效率。可以通过合理的建筑布局和节能措施，如采用隔热材料、优化通风设计和太阳能利用等，减少能源消耗和碳排放。
8.美学设计：住宅楼核心筒的外观设计也应考虑美观性。设计师可以运用适当的造型、材料和色彩搭配，使核心筒与整个建筑物相协调，增加建筑的视觉效果。
综上所述，住宅楼核心筒的设计要点包括结构稳定性、结构强度、防火安全、设备和管线布置、空间利用效率、抗震设计、能效设计和美学设计。设计师在设计核心筒时应综合考虑以上要点，确保核心筒能够满足建筑物的功能和安全要求，并提升建筑的整体品质。
核心筒结构设计探究
《福建建材杂志》2023年第八期
1构造方案比照及确定
1.1构造体系比照第一方案：优点：柱距匀称，约10m；核心筒中心与整体构造中心根本重合。缺点：核心筒外墙因门洞，设备孔洞等造成外墙连梁抗剪超筋；核心筒所占面积较大，所以核心筒刚度也大；框架柱的倾覆弯矩百分比根本在10%～30%，外围框架柱作用未得到充分发挥；与核心筒相连主框架梁截面大、配筋大。A轴、D轴交4轴为办公和商业的主入口，业主不同意在该位置有柱，且3、5轴间跨度很大（约20m），不相宜做局部转换。最终设计方案：结合建筑功能，调整柱位保证办公、商业主入口无柱，满意业主要求。核心筒面积减小，核心筒刚度减小，框架柱的倾覆弯矩百分比根本在30%～450%，外围框架柱作用得到比拟充分发挥；与核心筒相连主框架梁截面及配筋减小。因核心筒减小，设备洞口根本避开核心筒设置，核心筒外墙整体性好。
1.2楼盖体系为提高楼层使用净高，我司向业主提出采纳现浇空心楼盖构造体系，通过框架间设置宽扁框架梁满意刚度要求。但业主对该种楼盖体系造价问题存在疑虑，因此最终采纳了一般的混凝土梁板体系。
2主要构件截面及材料
4层裙房局部，大局部框架梁截面300mm×700mm，次梁250mm×500mm；主体核心筒局部，大局部框架梁截面500mm×700mm，次梁250mm×500mm。梁板混凝土强度等级：底板、地下一层板及顶板均为C35，其中底板为P8抗渗混凝土、顶板为P6抗渗混凝土；一层至屋面为C30，其中屋面为P6抗渗混凝土。核心筒外围墙厚由400至上部楼层减小为300mm，内墙厚分别为300mm和200mm。4层裙房局部框架柱截面由700mm×700mm减小至500mm×500mm；与核心筒相连框架柱截面1200mm×1200mm减小至700mm×700mm，其中根底顶面至五层框架柱内增设型钢。墙、柱混凝土强度等级：纯地下室墙、柱为C35（其中与水接触墙、柱采纳P8抗渗混凝土）；主楼局部根底顶至7层为C50，8层至14层为C45，15层至20层为C40，21层以上为C35。钢筋材料为HRB400、HRB335和HPB300。
