第七章莫尔条纹

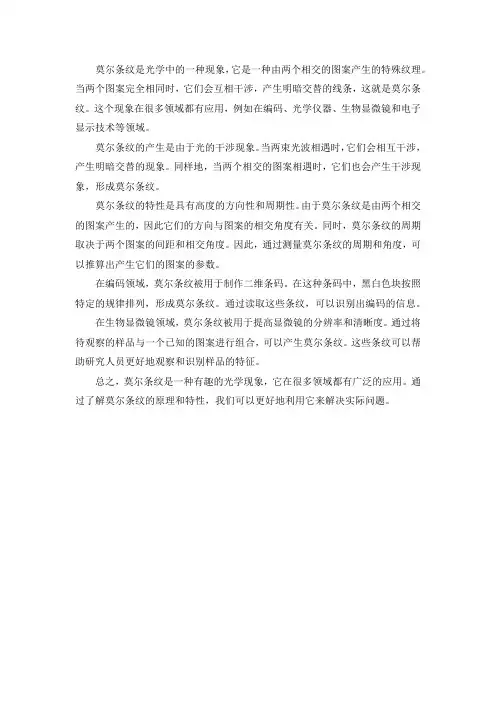

莫尔条纹是光学中的一种现象，它是一种由两个相交的图案产生的特殊纹理。

当两个图案完全相同时，它们会互相干涉，产生明暗交替的线条，这就是莫尔条纹。

这个现象在很多领域都有应用，例如在编码、光学仪器、生物显微镜和电子显示技术等领域。

莫尔条纹的产生是由于光的干涉现象。

当两束光波相遇时，它们会相互干涉，产生明暗交替的现象。

同样地，当两个相交的图案相遇时，它们也会产生干涉现象，形成莫尔条纹。

莫尔条纹的特性是具有高度的方向性和周期性。

由于莫尔条纹是由两个相交的图案产生的，因此它们的方向与图案的相交角度有关。

同时，莫尔条纹的周期取决于两个图案的间距和相交角度。

因此，通过测量莫尔条纹的周期和角度，可以推算出产生它们的图案的参数。

在编码领域，莫尔条纹被用于制作二维条码。

在这种条码中，黑白色块按照特定的规律排列，形成莫尔条纹。

通过读取这些条纹，可以识别出编码的信息。

在生物显微镜领域，莫尔条纹被用于提高显微镜的分辨率和清晰度。

通过将待观察的样品与一个已知的图案进行组合，可以产生莫尔条纹。

这些条纹可以帮助研究人员更好地观察和识别样品的特征。

总之，莫尔条纹是一种有趣的光学现象，它在很多领域都有广泛的应用。

通过了解莫尔条纹的原理和特性，我们可以更好地利用它来解决实际问题。

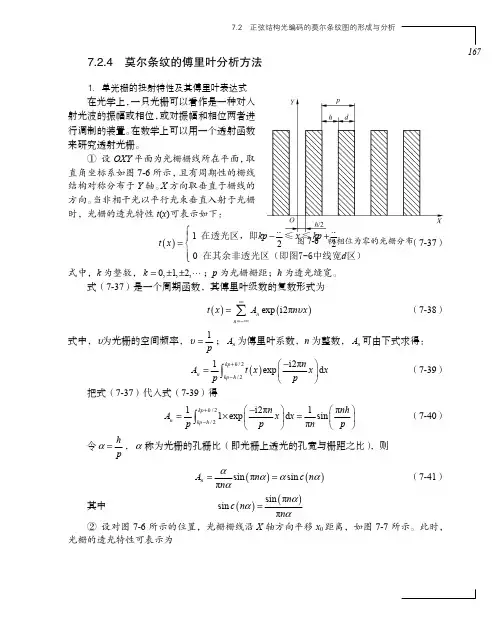

7.2 正弦结构光编码的莫尔条纹图的形成与分析1677.2.4 莫尔条纹的傅里叶分析方法1．单光栅的投射特性及其傅里叶表达式 在光学上，一只光栅可以看作是一种对入射光波的振幅或相位，或对振幅和相位两者进行调制的装置。

在数学上可以用一个透射函数来研究透射光栅。

① 设OXY 平面为光栅栅线所在平面，取直角坐标系如图7-6所示，且有周期性的栅线结构对称分布于Y 轴。

X 方向取垂直于栅线的方向。

当非相干光以平行光束垂直入射于光栅时，光栅的透光特性t (x )可表示如下：()1220h h kp x kp t x d ⎧−+⎪=⎨⎪⎩在透光区，即≤≤在其余非透光区（即图7-6中线宽区）（7-37） 式中，k 为整数，0,1,2,k =±± ；p 为光栅栅距；h 为透光缝宽。

式（7-37）是一个周期函数，其傅里叶级数的复数形式为()()exp i2πn n t x A n x υ=−=∑∞∞ （7-38） 式中，υ为光栅的空间频率，1pυ=；n A 为傅里叶系数，n 为整数，n A 可由下式求得： ()/2/21i2πexp d kp h n kp h n A t x x x p p +−⎛⎫−= ⎪⎝⎭⎰ （7-39）把式（7-37）代入式（7-39）得/2/21i2π1π1exp d sin πkp h n kp h n nh A x x p p n p +−⎛⎫⎛⎫−=×= ⎪ ⎪⎝⎭⎝⎭⎰ （7-40） 令h pα=，α称为光栅的孔栅比（即光栅上透光的孔宽与栅距之比），则 ()()sin πsin πn A n c n n ααααα== （7-41）其中 ()()sin πsin πn c n n ααα= ② 设对图7-6所示的位置，光栅栅线沿X 轴方向平移x 0距离，如图7-7所示。

此时，光栅的透光特性可表示为图7-6 初相位为零的光栅分布第7章 正弦结构光编码的三维轮廓测量技术168()0001220h h k p x x k p x t x x ⎧−++⎪−=⎨⎪⎩在透光区，+≤≤在其余非透光区 （7-42）其傅里叶级数的复数形式表示为()()0'ex p i2πn n t x x A n x υ=−−=∑∞∞ （7-43）n A ′由下式求得： ()()()002021'1ex p i2πd sin ex p i2πh k p x n h k p x A n x x c n n x p υααυ++−+=×−=−⎰ （7-44）把式（7-44）和式（7-41）代入式（7-43）得()()00exp i2πn n t x x A n x x υ=−⎡⎤−=−⎣⎦∑∞∞ （7-45）③ 设对图7-6所示的位置，光栅绕垂直于光栅自身平面的轴转动θ角，如图7-8所示，这时，如果从坐标系X OY ′′来看，其透光特性的傅里叶级数的复数表达式与式（7-38）完全一样，即()[]'exp i2π'n n t x A n x υ=−=∑∞∞ （7-46）根据坐标变换，有'cos sin x x y θθ=+ （7-47） 所以，从坐标系XOY 来看，此时透光特性的傅里叶表达式为()(),e x p i2πc o s s in n n t x y A n x y υθθ=−=+⎡⎤⎣⎦∑∞∞ （7-48）。

光栅产生莫尔条纹的原理

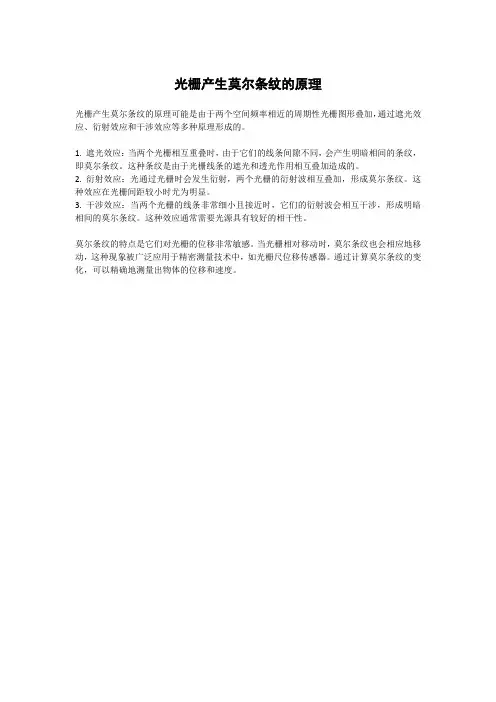

光栅产生莫尔条纹的原理可能是由于两个空间频率相近的周期性光栅图形叠加，通过遮光效应、衍射效应和干涉效应等多种原理形成的。

1. 遮光效应：当两个光栅相互重叠时，由于它们的线条间隙不同，会产生明暗相间的条纹，即莫尔条纹。

这种条纹是由于光栅线条的遮光和透光作用相互叠加造成的。

2. 衍射效应：光通过光栅时会发生衍射，两个光栅的衍射波相互叠加，形成莫尔条纹。

这种效应在光栅间距较小时尤为明显。

3. 干涉效应：当两个光栅的线条非常细小且接近时，它们的衍射波会相互干涉，形成明暗相间的莫尔条纹。

这种效应通常需要光源具有较好的相干性。

莫尔条纹的特点是它们对光栅的位移非常敏感。

当光栅相对移动时，莫尔条纹也会相应地移动，这种现象被广泛应用于精密测量技术中，如光栅尺位移传感器。

通过计算莫尔条纹的变化，可以精确地测量出物体的位移和速度。

简述莫尔条纹的产生
莫尔条纹是指两个平行的透明介质表面之间，由于光的干涉现象而产生的一系列亮暗相间的条纹。

这种现象最早由法国物理学家莫尔于1818年发现，因此得名莫尔条纹。

莫尔条纹的产生是由于光的干涉现象所致。

当一束光线垂直入射到两个平行透明介质表面之间时，其中一部分光线被反射，一部分光线被折射。

这些光线在介质中行进时，会发生相位差，当它们再次相遇时，会发生干涉现象，形成亮暗相间的条纹。

当两个介质的折射率相同时，莫尔条纹的亮暗变化很弱，甚至难以观察到。

但当介质折射率不同时，莫尔条纹的亮暗变化就会明显起来。

此时，条纹的亮度和暗度之间的差异越大，两个介质之间的折射率差异也就越大。

莫尔条纹的密度也与两个透明介质之间的距离有关。

当介质之间的距离越小，条纹的密度就越高；距离越大，条纹的密度就越低。

莫尔条纹的应用非常广泛。

例如在显微镜中，当物镜和玻璃片之间有气泡或灰尘等杂质时，就会产生莫尔条纹。

通过观察这些条纹，可以清晰地看到杂质的位置和形状。

莫尔条纹还可用于判断材料的光学性质和化学成分等方面。

例如在材料表面进行划痕测试时，由于划痕处的表面形态发生了变化，使
得莫尔条纹的亮暗产生了变化，从而可以确定材料的硬度和脆性等性质。

莫尔条纹是由光的干涉现象所致，可以应用于材料表面检测、显微镜观察等方面，对于研究物质的性质和结构具有重要意义。

莫尔条纹现象与应用一、莫尔条纹现象的定义与原因莫尔条纹是一种由于光的干涉引起的光学现象，被广泛应用于光学研究、材料分析和光学仪器中。

它是由于入射光波与被测物体表面反射光波叠加产生的干涉效应所形成的明暗交替的条纹图案。

莫尔条纹的形成原理是基于反射光的相位差引起的干涉现象。

当光波从一个介质（如空气）射入到另一个介质（如透明薄膜或材料表面）时，由于介质密度的差异，光波会发生折射或反射。

当入射光与反射光经过叠加形成干涉时，会在观察者的视野中出现明暗相间的条纹图案，即莫尔条纹。

二、莫尔条纹的应用1. 表面形貌分析：莫尔条纹可用于表面形貌的分析和测量。

通过观察莫尔条纹的形态和变化，可以推断出被测表面的形状、平整度和微小的凹凸等。

这在材料科学和工程中具有重要的应用，如材料加工的质量检测和表面光学元件的制备等。

2. 光学材料的研究：莫尔条纹经常被用于研究光学材料的厚度和折射率等性质。

通过测量莫尔条纹的间距或变化，可以计算出材料的厚度或折射率，并用于材料的性能评估和选择。

3. 光学仪器的检测与校准：莫尔条纹可以用作光学仪器（如干涉仪、显微镜等）的检测与校准工具。

通过观察莫尔条纹的形态和亮度变化，可以判断光学仪器的性能是否正常，同时也可以进行仪器的校准和调整。

4. 光学薄膜的制备与分析：莫尔条纹在光学薄膜制备中具有重要的应用。

通过观察和分析莫尔条纹的特征，可以评估和优化光学薄膜的制备过程，以达到所需的光学性能，如抗反射、滤波和分光等。

总结：莫尔条纹现象是由光的干涉引起的光学现象，其应用广泛涵盖表面形貌分析、光学材料研究、光学仪器的检测与校准以及光学薄膜的制备与分析等领域。

莫尔条纹的形态和变化为我们提供了了解和探究材料和光学现象的重要工具，对推动光学科学与技术的发展具有重要作用。

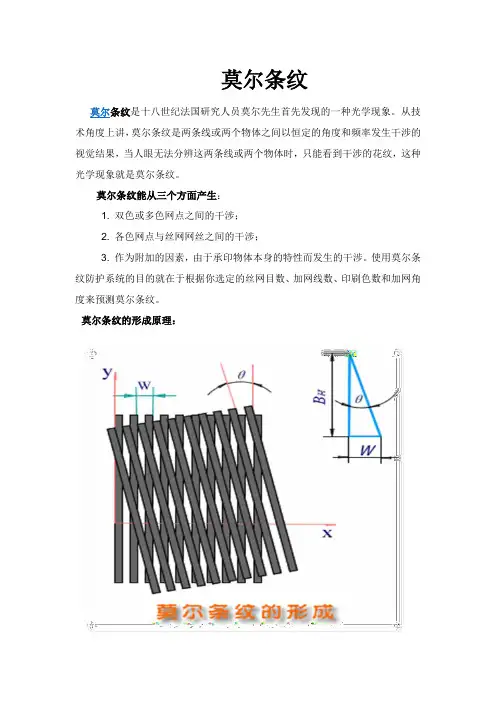

莫尔条纹术角度上讲，莫尔条纹是两条线或两个物体之间以恒定的角度和频率发生干涉的视觉结果，当人眼无法分辨这两条线或两个物体时，只能看到干涉的花纹，这种光学现象就是莫尔条纹。

莫尔条纹能从三个方面产生：1. 双色或多色网点之间的干涉；2. 各色网点与丝网网丝之间的干涉；3. 作为附加的因素，由于承印物体本身的特性而发生的干涉。

使用莫尔条纹防护系统的目的就在于根据你选定的丝网目数、加网线数、印刷色数和加网角度来预测莫尔条纹。

莫尔条纹的形成原理：莫尔条纹的形成原理可有不同解释: 一种基于遮光阴影原理, 认为可以按照重叠线条的交点轨迹来描述新的亮度分布规律, 据此,应用儿何方法获得了代表莫尔条纹节距和方向的表达式, 或应用指数方法获得表征莫尔花样的条纹方程, 另一种基于衍射干涉原理, 认为新的强度分布可按衍射波之间的干涉结果来描述, 据此, 应用复指数函数方法, 获得各衍射级次的强度分布公式, 还有一种基于信息理论, 认为光栅后面的合成光场强度可以归结为各种空间频率分量, 而莫尔条纹则由低于原始频率(即光栅频率) 的低空间频率分量所组成。

莫尔条纹的特点：莫尔条纹具有如下特点：变化规律，两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。

由于光的衍射与干涉作用，莫尔条纹的变化规律近似正(余)弦函数，变化周期数与光栅相对位移的栅距数同步；放大作用，在两光栅栅线夹角较小的情况下，莫尔条纹宽度W和光栅栅距ω、栅线角θ之间有下列关系（θ的单位为rad，W的单位为mm），由于倾角很小，sinθ很小，则W=ω /θ，若ω＝0．01mm，θ＝0.01rad，则上式可得W＝1，即光栅放大了100倍；均化误差作用，由若干光栅条纹共用形成莫尔条纹，例如每毫米100线的光栅，10mm宽度的莫尔条纹就有1000条线纹，这样栅距之间的相邻误差就被平均化了消除了由于栅距不均匀、断裂等造成的误差。

莫尔条纹的应用：莫尔条纹的应用：起初，莫尔现象只是应用于装饰方面。

莫尔条纹原理
莫尔条纹原理，又称莫尔反射原理，是指当两束光波在同一介质中传播时，如
果它们的频率相同，而且它们的相位差是常数，那么它们在介质中的干涉图样就会呈现出一系列的明暗条纹。

这一原理是由法国物理学家弗朗索瓦·莫尔在19世纪
提出的，后来被广泛应用于光学领域。

莫尔条纹原理的产生是由于光波的相位差引起的干涉效应。

在同一介质中传播
的两束光波，如果它们的相位差是常数，那么它们在介质中相遇时就会产生干涉现象。

当两束光波相遇时，如果它们的相位差为0或2π的整数倍，那么它们会相长
干涉，产生明条纹；如果相位差为π的奇数倍，那么它们会相消干涉，产生暗条纹。

这样，就形成了一系列明暗相间的条纹，这就是莫尔条纹。

莫尔条纹原理在实际应用中有着广泛的用途。

首先，在光学显微镜中，莫尔条
纹被用来观察透明薄片的厚度和折射率。

通过观察莫尔条纹的位置和形状变化，可以得到薄片的厚度和折射率的信息。

其次，在光学测量仪器中，莫尔条纹也被用来检测光学元件的表面形貌和光学质量。

通过观察莫尔条纹的变化，可以得到光学元件的表面形貌和光学质量的信息。

此外，在激光干涉仪中，莫尔条纹也被用来测量激光的相位差和波长，以及检测光学元件的表面平整度和平行度。

总的来说，莫尔条纹原理是光学干涉现象的重要表现形式，它不仅在科学研究
中有着重要的应用，也在工程技术中有着广泛的用途。

通过对莫尔条纹原理的深入研究和应用，可以更好地理解光的波动性质，提高光学测量的精度和灵敏度，推动光学技术的发展和应用。

因此，莫尔条纹原理的研究和应用具有重要的理论和实际意义。

丝网印刷知识--莫尔条纹简述及其解决方法--- 来源：《广东印刷》一、认识莫尔条纹莫尔条纹是十八世纪法国研究人员莫尔先生首先发现的一种光学现象。

从技术角度上讲，莫尔条纹是两条线或两个物体之间以恒定的角度和频率发生干涉的视觉结果，当人眼无法分辨这两条线或两个物体时，只能看到干涉的花纹，这种光学现象就是莫尔条纹。

莫尔条纹对于半色调丝网印刷是一个潜在的问题。

所谓半色调印刷，就是将连续调原稿通过照像或其他方法分解成大小不同的网点来表现层次的方法。

暗调用印刷较大的网点来表现，亮调用印刷较小的网点来表现，同一色的网点之间，特别是多色印刷或四色印刷各色版网点之间会发生干涉形成莫尔条纹。

网点之间形成的莫尔条纹是所有层次丝网印刷的共同问题。

网点与丝网也能形成另一种形式的莫尔条纹，这种莫尔条纹在丝网上的分布能够产生难以辨认的和原稿明显不同的图案。

莫尔条纹能从三个方面产生：1.双色或多色网点之间的干涉；2.各色网点与丝网网丝之间的干涉；3.作为附加的因素，由于承印物体本身的特性而发生的干涉。

使用莫尔条纹防护系统的目的就在于根据你选定的丝网目数、加网线数、印刷色数和加网角度来预测莫尔条纹。

二、避免莫尔条纹用数学计算来预测和分析莫尔条纹是可能的，而且计算结果也只是理论上的莫尔条纹，实际对丝网印刷造成影响的莫尔条纹则是对印刷结果有危害的可视莫尔条纹，莫尔条纹防护系统给丝印工作者提供了一个简便的视觉控制工具，使用这个工具会在复制工艺的任何步骤上避免莫尔条纹的产生。

Serilor?log包含两套预测莫尔条纹的工具：1.模拟丝网网目仪，这是一套模拟丝网网目数的胶片，模拟的网目数由你定购的测试片而定——Advanced测试片和Basic测试片。

两套测试片均包括四个网目数：代号为MG -S -B：100T /cm、110T /cm、120T /cm、和130T /cm、（255T /inch、280T /inch、305T /inch、330T /inch）。

莫尔条纹是一种光学现象，它是由两条线或两个物体之间以恒定的角度和频率发生干涉而产生的视觉结果。

当这两条线或两个物体之间的距离非常小时，它们就会相互影响，形成干涉条纹。

这种现象最早由18世纪的法国研究人员莫尔发现，因此也被称为摩尔纹。

在某些情况下，莫尔条纹可以通过彩色条纹的形式出现，这些条纹是由于感光元件的高频干扰造成的。

在技术应用中，莫尔条纹可以用于光栅位移的精密测量。

例如，当偏振光通过晶体时，会发生双折射现象，导致光线振动面的旋转。

如果晶体中存在多个方向的结晶，不同方向的结晶对偏振光的旋转角度不同，从而形成不同颜色和宽度的干涉条纹。

这种干涉条纹在显微镜下观察尤为明显。
