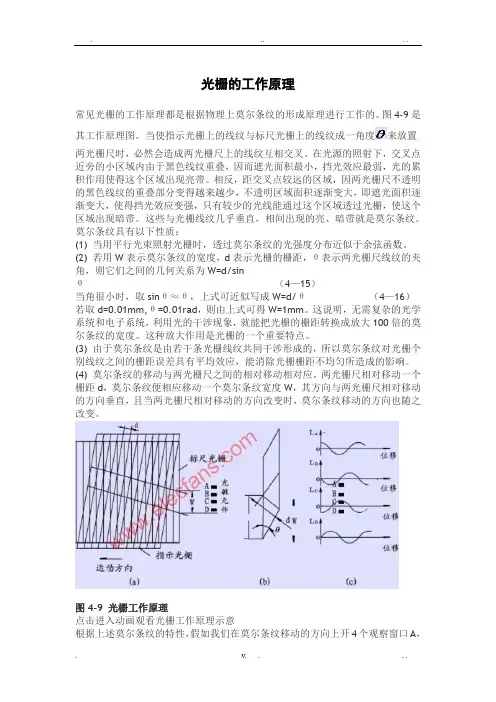

光栅的工作原理常见光栅的工作原理都是根据物理上莫尔条纹的形成原理进行工作的。

图4-9是其工作原理图。

当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。

在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。

相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带。

这些与光栅线纹几乎垂直，相间出现的亮、暗带就是莫尔条纹。

莫尔条纹具有以下性质：(1) 当用平行光束照射光栅时，透过莫尔条纹的光强度分布近似于余弦函数。

(2) 若用W表示莫尔条纹的宽度，d表示光栅的栅距，θ表示两光栅尺线纹的夹角，则它们之间的几何关系为W=d/sinθ（4—15）当角很小时，取sinθ≈θ，上式可近似写成W=d/θ（4—16）若取d=0.01mm,θ=0.01rad，则由上式可得W=1mm。

这说明，无需复杂的光学系统和电子系统，利用光的干涉现象，就能把光栅的栅距转换成放大100倍的莫尔条纹的宽度。

这种放大作用是光栅的一个重要特点。

(3) 由于莫尔条纹是由若干条光栅线纹共同干涉形成的，所以莫尔条纹对光栅个别线纹之间的栅距误差具有平均效应，能消除光栅栅距不均匀所造成的影响。

(4) 莫尔条纹的移动与两光栅尺之间的相对移动相对应。

两光栅尺相对移动一个栅距d，莫尔条纹便相应移动一个莫尔条纹宽度W，其方向与两光栅尺相对移动的方向垂直，且当两光栅尺相对移动的方向改变时，莫尔条纹移动的方向也随之改变。

图4-9 光栅工作原理点击进入动画观看光栅工作原理示意根据上述莫尔条纹的特性，假如我们在莫尔条纹移动的方向上开4个观察窗口A，B，C，D，且使这4个窗口两两相距1／4莫尔条纹宽度，即W／4。

由上述讨论可知，当两光栅尺相对移动时，莫尔条纹随之移动，从4个观察窗口A，B，C，D可以得到4个在相位上依次超前或滞后(取决于两光栅尺相对移动的方向)1／4周期(即π／2)的近似于余弦函数的光强度变化过程，用La,Lb,LC,LD表示，见图4-9(c)。

莫尔条纹机电科学与工程系电子信息工程莫尔条纹是十八世纪法国研究人员莫尔先生首先发现的一种光学现象。

所谓莫尔条纹，是两条线或两个物体之间以恒定的角度和频率发生干涉的视觉结果，当人眼无法分辨这两条线或两个物体时，只能看到干涉的花纹。

数控方面的莫尔条纹是由光栅固定在机床活动部件上，读数头装在机床固定部件上，并且两者相互平行放置，在光源的照射下形成明暗相见的条纹。

莫尔条纹具有如下特点：变化规律，两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。

由于光的衍射与干涉作用，莫尔条纹的变化规律近似正(余)弦函数，变化周期数与光栅相对位移的栅距数同步；放大作用，在两光栅栅线夹角较小的情况下，莫尔条纹宽度W和光栅栅距ω、栅线角θ之间有下列关系（θ的单位为rad，W的单位为mm），由于倾角很小，sinθ很小，则W=ω /θ，若ω＝0．01mm，θ＝0.01rad，则上式可得W＝1，即光栅放大了100倍；均化误差作用，由若干光栅条纹共用形成莫尔条纹，例如每毫米100线的光栅，10mm宽度的莫尔条纹就有1000条线纹，这样栅距之间的相邻误差就被平均化了消除了由于栅距不均匀、断裂等造成的误差。

莫尔条纹现象是由于信号取样频率接近感光器分辨率所致，通常解决方法用一个低通滤镜把高于感光器分辨率的信号挡住，其副作用就是降低成像分辨率。

因此在设计低通滤镜时设计师要在分辨率和莫尔条纹之间做一个妥协选择。

因为D70的CCD前面使用效果比较弱的低通滤镜，所以在提高成像分辨率也造成了莫尔条纹出现几率的增大，此现象也广泛出现于其他DSLR上。

根据莫尔条纹的形成原理制成了光栅尺位移传感器，其工作原理是，当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。

在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。

相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带。

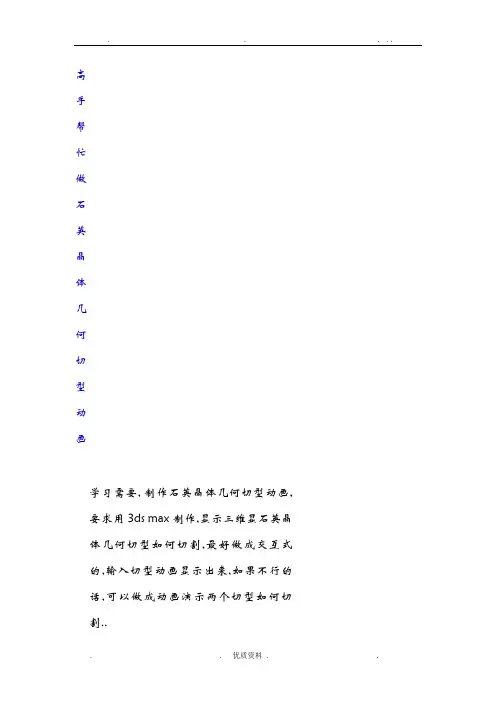

高手帮忙做石英晶体几何切型动画学习需要,制作石英晶体几何切型动画,要求用3ds max制作,显示三维显石英晶体几何切型如何切割,最好做成交互式的,输入切型动画显示出来,如果不行的话,可以做成动画演示两个切型如何切割..附知识点:根据石英晶体在xyz直角坐标系中的方位可分为两大切族：X切族和Y切族。

（1）X切族这是以厚度方向平行于晶体X轴，长度方向平行于Y轴，宽度方向平等于Z 轴这一原始位置旋出来的各种不同的几何切型。

（2）Y切族这是以厚度方向平行于晶体的Y轴，长度方向平行于X轴，宽度方向平行于Z 轴这一原始位置旋转出来的各种几何切型。

3：石英晶体几何切型的表示符号按IRE标准对石英晶体几何切型表示符号的规定，X切族以XY表示；Y切族以YX表示，每一种切型的石英晶片用一组字母：x,y,z,t,l,w和角度r来表示。

并且按x,y,z三个字母的先后排列表示晶片厚度，长度和宽度的原始方位，而用字母t,l,w分别表示晶片的实际厚度，长度和宽度。

角度r表示晶片的旋转角，其方向规定从x(或y)轴的正端看，若r角绕x(或y)轴逆时针旋转，取正值；顺时针旋转，取负值。

例：(yxl)+35°15'即（AT）切型，表示晶片的厚度方向与Y轴平行，长度方向与Y轴平行，并在yx的原始位置上绕其长度l逆时针旋转35°15'的切割。

例：(xytl)+5°/(-50°)切型,表示晶片的厚度方向与X轴平行，长度方向与Y轴平行，并且在XY原始位置上，先绕厚度T逆时针转5°，再绕长度l顺时针转50°的切割。

英晶体谐振器很多时候也简称“晶体”或“水晶”（用户很多称其“晶振”、“振子”是欠准确的），它一般是从人造合成的石英晶体块状或棒状材料中，按定轴方位来切割研磨出的石英晶片，经金属电极加工并被装在支架上作成晶体振子，再经外壳焊接封装在盒子而制成的。

根据其产品指标参数及加工工艺，一般可将其分为普通晶体和精密晶体两类，前者普遍应用于用户整机或板卡的振荡电路或滤波电路中，后者主要应用于精密的晶体振荡器和晶体滤波器上；根据其外壳盒型，又将其分为许多型号，详见后述。

干涉莫尔条纹原理一．实验原理莫尔条纹概述莫尔条纹是18世纪法国研究人员莫尔先生首先发现的一种光学现象。

从技术角度上讲，莫尔条纹是两条线或两个物体之间以恒定的角度和频率发生干涉的视觉结果，当人眼无法分辨这两条线或两个物体时，只能看到干涉的花纹，这种光学现象就是莫尔条纹。

用数学计算来预测和分析莫尔条纹是可能的，而且计算结果也只是理论上的莫尔条纹，实际对丝网印刷造成影响的莫尔条纹则是对印刷结果有危害的可视莫尔条纹，莫尔条纹防护系统给丝印工作者提供了一个简便的视觉控制工具，使用这个工具会在复制工艺的任何步骤上避免莫尔条纹的产生。

如果把两块光栅距相等的光栅平行安装，并且使光栅刻痕相对保持一个较小的夹角θ时，透过光栅组可以看到一组明暗相间的条纹，即为莫尔条纹。

莫尔条纹的宽度B为：B=P/sinθ其中P为光栅距。

光栅刻痕重合部分形成条纹暗带，非重合部分光线透过则形成条纹亮带。

光栅莫尔条纹的两个主要特征是(1)判向作用：当指示光栅相对于固定不动的主光栅左右移动时，莫尔条纹将沿着近于栅线的方向上下移动，由此可以确定光栅移动的方向。

(2)位移放大作用：当指示光栅沿着与光栅刻线垂直方向移动一个光栅距D时，莫尔条纹移动一个条纹间距B，当两个等距光栅之间的夹角θ较小时，指示光栅移动一个光栅距D，莫尔条纹就移动KD的距离。

K=B/D≈1/θ。

B=D/2sinθ/2≈d/θ，这样就可以把肉眼看不见的栅距位移变成清晰可见的条纹位移，实现高灵敏的位移测量。

二．实验仪器光栅组、移动平台三．实验步骤1、安装好主光栅与指示光栅，使两光栅保持平行，光栅间间隙要尽量小，微调主光栅角度，使莫尔条纹清晰可见。

2、旋动移动平台螺旋测微仪，向前或向后，观察莫尔条纹上下移动与指示光栅位移方向的关系。

3、人工微位移测量：当指示光栅位移一个光栅距时，莫尔条纹就移动一个条纹距。

调节位移平台，仔细记数条纹移动数目，根据实验二十测得的光栅距，与位移条纹数相乘，此即为指示光栅的位移距离，实验时可与螺旋测微仪的转动刻度相对照。
