液晶显示器工作原理液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术，它采用电荷控制液晶材料来产生图像。
液晶显示器具有薄型、轻便、能耗低等优点，因此在电视机、计算机显示器、智能手机和平板电脑等设备中得到大规模应用。
本文将介绍液晶显示器的工作原理及其基本组成部分。
一、液晶的特性液晶是一种介于固体和液体之间的物质，具有各向同性和双折射等特性。
液晶分为向列型液晶和向列型液晶两种。
在无外界电场作用下，液晶分子是无序排列的，光无法通过液晶层。
而在外加电场的作用下，液晶分子将会有序排列，光线得以通过液晶层，形成图像。
二、液晶显示器的结构液晶显示器由以下几个主要组成部分构成：1. 玻璃基板：液晶显示器的底部是两片平行的玻璃基板。
这些玻璃基板上涂有透明导电层，并在其上形成了一定的电极图案。
2. 液晶层：两片玻璃基板之间填充有液晶物质，液晶层的厚度通常约为几微米。
液晶分子可以在外加电场的作用下改变排列方式，从而控制光的透过程度。
3. 后光源：液晶显示器通常需要使用一种称为"后光源"的背光来照亮图像。
后光源可以是冷阴极荧光灯（CCFL）或LED背光。
4. 色彩滤镜：在液晶层和玻璃基板之间，通常还会有色彩滤镜层。
这些滤镜可以改变透过液晶分子的光的颜色，使显示器能够显示出各种颜色的图像。
三、液晶显示器的工作原理液晶显示器的工作原理可以分为两个步骤：液晶分子排列和控制光的透过程度。
1. 液晶分子排列：在无外界电场的作用下，液晶分子是无序排列的，光无法透过液晶层。
而一旦加上正常的电压，液晶分子将会呈现出定向排列的状态，导致光能够透过液晶层。
液晶显示器通常采用薄膜晶体管（TFT）作为分子排布的控制装置，通过调节TFT上的电压，可以改变液晶分子的排列方式。
2. 控制光的透过程度：液晶分子的排列方式对光的透过程度产生直接影响。
当液晶分子呈现无序排列时，光线无法透过液晶层，显示器呈黑色；而当液晶分子呈现定向排列时，光线可以透过液晶层，显示器呈亮色。

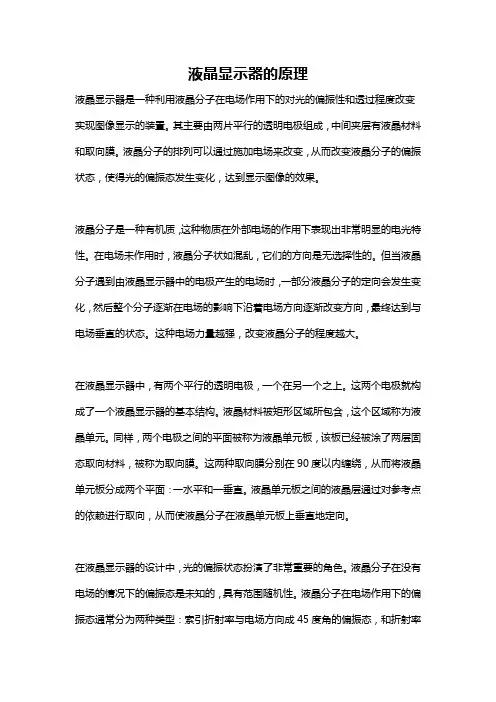

液晶显示器的原理液晶显示器是一种利用液晶分子在电场作用下的对光的偏振性和透过程度改变实现图像显示的装置。
其主要由两片平行的透明电极组成，中间夹层有液晶材料和取向膜。
液晶分子的排列可以通过施加电场来改变，从而改变液晶分子的偏振状态，使得光的偏振态发生变化，达到显示图像的效果。
液晶分子是一种有机质，这种物质在外部电场的作用下表现出非常明显的电光特性。
在电场未作用时，液晶分子状如混乱，它们的方向是无选择性的。
但当液晶分子遇到由液晶显示器中的电极产生的电场时，一部分液晶分子的定向会发生变化，然后整个分子逐渐在电场的影响下沿着电场方向逐渐改变方向，最终达到与电场垂直的状态。
这种电场力量越强，改变液晶分子的程度越大。
在液晶显示器中，有两个平行的透明电极，一个在另一个之上。
这两个电极就构成了一个液晶显示器的基本结构。
液晶材料被矩形区域所包含，这个区域称为液晶单元。
同样，两个电极之间的平面被称为液晶单元板，该板已经被涂了两层固态取向材料，被称为取向膜。
这两种取向膜分别在90度以内缠绕，从而将液晶单元板分成两个平面：一水平和一垂直。
液晶单元板之间的液晶层通过对参考点的依赖进行取向，从而使液晶分子在液晶单元板上垂直地定向。
在液晶显示器的设计中，光的偏振状态扮演了非常重要的角色。
液晶分子在没有电场的情况下的偏振态是未知的，具有范围随机性。
液晶分子在电场作用下的偏振态通常分为两种类型：索引折射率与电场方向成45度角的偏振态，和折射率与电场方向平行的偏振态。
液晶显示器中的聚合物薄膜会选择其中的一种偏振态，并且仅允许沿着偏振方向旋转的光通过。
在显示器工作时，液晶分子的方向由电场控制。
当通过液晶单元的电场方向与偏振方向平行时，当液晶分子的方向与电场垂直时，液晶材料上的光就会发生旋转，并通过过滤器达到观察者的眼睛产生色彩和与环境相同质量的图像。
液晶分子的取向由横跨液晶单元的电场强度和方向来控制。
最后，液晶显示器的控制器是控制电场施加的主要设备。
液晶显示器原理
液晶显示器（LCD）是一种使用液晶材料来显示图像的电子设备。
液晶是一种有机化合物，具有各种有趣的物理和化学性质，特别是在电场下表现出非常有用的特性。
液晶显示器基本上由两个薄玻璃板组成，它们之间夹着一层液晶材料。
玻璃板上有透明电极，液晶层中还有透明电极。
当电压施加到液晶材料上时，它会改变材料的分子排列，从而允许更多或更少的光通过。
这种改变的分子排列会通过液晶层前后的各个电极产生电场，从而使液晶层的透过率发生变化，显示出来的图像就是所需要的。
液晶显示器的最大优点就是它的低功耗和轻薄便携性。
因为它所使用的技术要求很少的电源，所以它可以用非常小的电池就可以持续工作几天。
此外，由于液晶材料的特殊性质，液晶显示器比传统CRT 显示器更轻更薄，可以更容易地安装在各种设备上。
液晶显示器的应用范围非常广泛，从智能手机和平板电脑到计算机显示器和电视机，几乎所有现代设备都使用液晶显示器。
由于液晶显示器具有高分辨率、高对比度、低功耗、快速响应时间等优点，因此它在工业、医疗等领域也有着广泛的应用。
总之，液晶显示器是一种非常有用的电子设备，通过液晶材料的特殊性质，它可以呈现出各种各样的图像和信息。
作为一种广泛使用的显示技术，它的应用前景非常广阔。
- 1 -。
液晶显⽰器的⼯作原理液晶显⽰器的⼯作原理报告⽬录⼀液晶显⽰器的组成结构 (2)1液晶分⼦ (2)2LCD的构造 (2)3液晶的制作流程 (3)⼆液晶显⽰器的⼯作原理 (4)1液晶显⽰器的原理 (4)2液晶显⽰器的驱动与显⽰ (4)三液晶显⽰器的好处 (5)1机⾝薄，节省空间 (5)2省电，不产⽣⾼温 (5)3低辐射，益健康 (5)4画⾯柔和不伤眼 (5)四总结 (5)⼀液晶显⽰器的组成结构1液晶分⼦液晶显⽰器顾名思义，核⼼的材料是液晶。
液晶是⼀种液态的晶体，它在电场的作⽤下会发⽣电光效应就是它的液晶分⼦的排列会发⽣变化。
⽽液晶显⽰器的产⽣主要就是应⽤了液晶的这⼀效应。
液晶材料⼯作时是放在两个电极之间，当两个电极施加电场时，液晶分⼦纵向排列，当没有电压时，横向排列。
即有电压时光能通过，没电压时光不能通过。
液晶在应⽤的时候所需含量并不是很多。
由于要显⽰画⾯，所以我们所需要的电极是透明的，通常我们采⽤的材料是铟锡氧化物，简称为ITO。
ITO 是以两种氧化物的固溶体结构存在，并以薄膜的形式沉积在玻璃基板上，做成透明电极⽽是⽤。
ITO膜的典型制作⽅法有两种真空蒸镀法和溅射镀膜法。
2LCD的构造TFT液晶显⽰器从上到下依次为前框，⽔平偏光⽚，彩⾊滤光⽚，液晶，TFT 玻璃，垂直偏光⽚，驱动IC与印刷电路板，扩散⽚，扩散版，胶框，背光源，背板，主控制板，背光膜组点灯器。
其主要是由液晶盒的两块玻璃基板构成，液晶盒中封灌液晶。
两块玻璃板中，下玻璃基板布置有源元件（薄膜晶体管TFT），上玻璃基板中布置共⽤电极。
在两块玻璃基板的外侧，要分别贴附仅使沿⼀个⽅向振动的光头过的偏光⽚，⽽且，在共⽤电极与偏光⽚之间还要布置⽤于彩⾊显⽰的彩⾊滤光⽚，因此共⽤电极板也称作CF基板。
在TFT基板下侧，设有LED 背光源，背光源与电源相连接，TFT基板与印刷电路板连接，印刷电路板上装有⽀持显⽰屏⼯作的驱动电路和控制电路。
在构成液晶显⽰屏的两块玻璃基板模块上，都设有透明导电膜，由这些透明导电膜分别做成TFT基板模块的TFT、像素电极。
