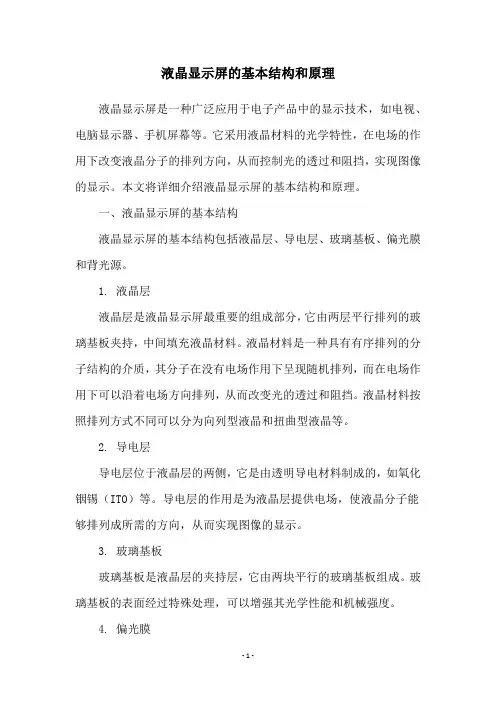

液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术,如电视、电脑显示器、手机屏幕等。
它采用液晶材料的光学特性,在电场的作用下改变液晶分子的排列方向,从而控制光的透过和阻挡,实现图像的显示。
本文将详细介绍液晶显示屏的基本结构和原理。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。
1. 液晶层液晶层是液晶显示屏最重要的组成部分,它由两层平行排列的玻璃基板夹持,中间填充液晶材料。
液晶材料是一种具有有序排列的分子结构的介质,其分子在没有电场作用下呈现随机排列,而在电场作用下可以沿着电场方向排列,从而改变光的透过和阻挡。
液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。
2. 导电层导电层位于液晶层的两侧,它是由透明导电材料制成的,如氧化铟锡(ITO)等。
导电层的作用是为液晶层提供电场,使液晶分子能够排列成所需的方向,从而实现图像的显示。
3. 玻璃基板玻璃基板是液晶层的夹持层,它由两块平行的玻璃基板组成。
玻璃基板的表面经过特殊处理,可以增强其光学性能和机械强度。
4. 偏光膜偏光膜是液晶显示屏的重要组成部分,它是由聚酯薄膜制成的,在薄膜上涂覆了一层偏振剂。
偏光膜的作用是将液晶层中的光进行偏振,使其只能沿着特定方向通过。
5. 背光源背光源是液晶显示屏的光源,它位于液晶层的背面。
背光源可以采用冷阴极荧光灯(CCFL)或发光二极管(LED)等,它的作用是为液晶层提供背景光源,使图像能够清晰显示。
二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。
液晶材料具有双折射性,即光线在穿过液晶材料时会发生偏转。
液晶材料在没有电场作用下呈现随机排列,导致光线偏转的方向和角度不一致。
而在电场作用下,液晶材料中的分子会沿着电场方向排列,使得光线偏转的方向和角度一致。
液晶显示屏的显示原理是基于液晶材料的电场效应。
导电层在施加电压时会产生电场,电场会作用于液晶分子,使其沿着电场方向排列,从而改变光的透过和阻挡。

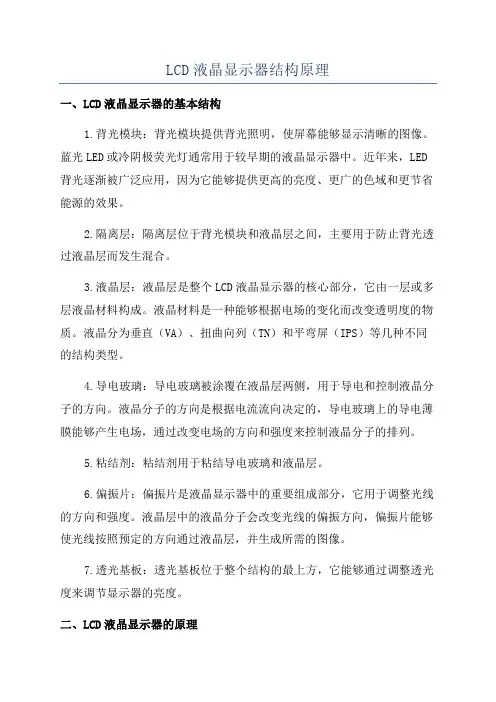

LCD液晶显示器结构原理一、LCD液晶显示器的基本结构1.背光模块:背光模块提供背光照明,使屏幕能够显示清晰的图像。
蓝光LED或冷阴极荧光灯通常用于较早期的液晶显示器中。
近年来,LED 背光逐渐被广泛应用,因为它能够提供更高的亮度、更广的色域和更节省能源的效果。
2.隔离层:隔离层位于背光模块和液晶层之间,主要用于防止背光透过液晶层而发生混合。
3.液晶层:液晶层是整个LCD液晶显示器的核心部分,它由一层或多层液晶材料构成。
液晶材料是一种能够根据电场的变化而改变透明度的物质。
液晶分为垂直(VA)、扭曲向列(TN)和平弯屏(IPS)等几种不同的结构类型。
4.导电玻璃:导电玻璃被涂覆在液晶层两侧,用于导电和控制液晶分子的方向。
液晶分子的方向是根据电流流向决定的,导电玻璃上的导电薄膜能够产生电场,通过改变电场的方向和强度来控制液晶分子的排列。
5.粘结剂:粘结剂用于粘结导电玻璃和液晶层。
6.偏振片:偏振片是液晶显示器中的重要组成部分,它用于调整光线的方向和强度。
液晶层中的液晶分子会改变光线的偏振方向,偏振片能够使光线按照预定的方向通过液晶层,并生成所需的图像。
7.透光基板:透光基板位于整个结构的最上方,它能够通过调整透光度来调节显示器的亮度。
二、LCD液晶显示器的原理1.液晶分子排列:液晶分子具有两种排列方式,即平行排列和垂直排列。
当没有电场作用于液晶分子时,它们会根据物质的特性自发排列成为平行或垂直排列。
这种排列方式不会改变光线的偏振方向。
2.电场对液晶分子的影响:当电场作用于液晶分子时,液晶分子会改变其排列方式。
具体而言,电场会使液晶分子重新排列成与电场方向平行或垂直的方式。
当液晶分子排列发生改变时,光线经过液晶层会改变光线的偏振方向,从而生成所需的图像。
3.色彩表现原理:液晶显示器通过改变液晶层中液晶分子的排列方式来调节图像中的亮度。
通过在显示器后面加入红、绿、蓝三种不同颜色的滤光片,可以实现彩色图像的显示。
lcd知识点一、LCD的定义和原理液晶显示器(LCD)是一种使用液晶材料作为显示元件的平面显示器。
其工作原理是利用液晶分子在电场作用下的取向变化来控制光的透过和阻挡,从而实现图像显示。
二、LCD的结构1. 前置板:由玻璃或塑料制成,具有良好的透明性和机械强度。
2. 后置板:与前置板相对,由玻璃或塑料制成,具有良好的机械强度。
3. 液晶层:位于前后两个玻璃板之间,由液晶分子组成。
4. 色彩滤光片:位于前置板与液晶层之间或后置板与液晶层之间,用于调节透过光线的颜色。
5. 光源:提供背景光,常用的有冷阴极荧光灯(CCFL)和LED。
三、LCD的分类1. TN型液晶显示器:采用扭曲向列(TN)模式,在价格上较为便宜,在反应速度上较快,但视角较窄。
2. IPS型液晶显示器:采用广视角IPS技术,在色彩还原和视角上表现出色,但价格较高。
3. VA型液晶显示器:采用垂直对齐(VA)技术,在对比度和黑色表现上优秀,但价格较高。
四、LCD的优缺点1. 优点:(1)体积小,重量轻;(2)功耗低,发热少;(3)分辨率高,显示效果好;(4)无闪烁、无辐射、无眩光。
2. 缺点:(1)视角窄,易出现颜色失真;(2)黑色表现不如CRT;(3)价格相对较高。
五、LCD的常见问题及解决方法1. 屏幕花屏或闪屏:检查数据线是否松动或损坏,并重新插拔一下;若仍然存在问题,则可能是硬件故障。
2. 显示模糊或失真:调整分辨率和刷新率;若仍然存在问题,则可能是驱动程序或显卡故障。
3. 屏幕死点或亮点:检查是否有灰尘或污渍;若仍然存在问题,则可能是液晶层故障。
六、LCD的选购要点1. 分辨率:越高越好。
2. 视角:IPS型液晶显示器视角较广。
3. 对比度:越高越好,一般不低于1000:1。
4. 反应速度:TN型液晶显示器反应速度较快。
5. 色彩还原:IPS型液晶显示器色彩还原较好。
6. 接口类型:HDMI接口支持高清视频传输,DP接口支持4K分辨率。

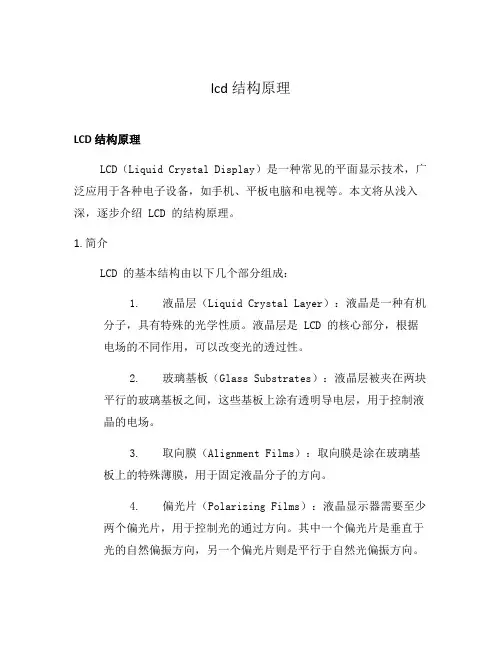

lcd 结构原理LCD 结构原理LCD(Liquid Crystal Display)是一种常见的平面显示技术,广泛应用于各种电子设备,如手机、平板电脑和电视等。
本文将从浅入深,逐步介绍 LCD 的结构原理。
1. 简介LCD 的基本结构由以下几个部分组成:1.液晶层(Liquid Crystal Layer):液晶是一种有机分子,具有特殊的光学性质。
液晶层是 LCD 的核心部分,根据电场的不同作用,可以改变光的透过性。
2.玻璃基板(Glass Substrates):液晶层被夹在两块平行的玻璃基板之间,这些基板上涂有透明导电层,用于控制液晶的电场。
3.取向膜(Alignment Films):取向膜是涂在玻璃基板上的特殊薄膜,用于固定液晶分子的方向。
4.偏光片(Polarizing Films):液晶显示器需要至少两个偏光片,用于控制光的通过方向。
其中一个偏光片是垂直于光的自然偏振方向,另一个偏光片则是平行于自然光偏振方向。
2. 工作原理液晶显示器的工作原理基于液晶分子的取向变化。
液晶分子在不同的电场作用下,可以形成不同的取向状态,从而控制光的透射。
液晶显示器的基本工作过程如下:1.没有电场的状态:在没有电场作用时,液晶分子排列呈现一种特殊的结构,称为同向排列。
此时,入射光通过偏光片后,经过液晶层时,其取向不会改变,从而无法透过另一侧的偏光片。
2.施加电场的状态:当施加电场时,液晶分子将发生取向变化,从而改变其折射率。
这种情况下,入射的光通过液晶层,其取向会发生旋转,使得透过第一个偏光片的光可以透过第二个偏光片。
通过控制施加到液晶层的电场的强度和方向,液晶显示器可以产生不同亮度和颜色的像素。
这样,利用液晶显示器的像素排列,就可以显示出各种图像和文字。
3. 高级技术随着技术的进步,液晶显示器的结构和性能也在不断改进。
以下是一些常见的高级技术:1.IPS(In-Plane Switching)技术:IPS 技术可以提高液晶显示器的视角,使得在不同角度下仍能保持较好的显示效果。

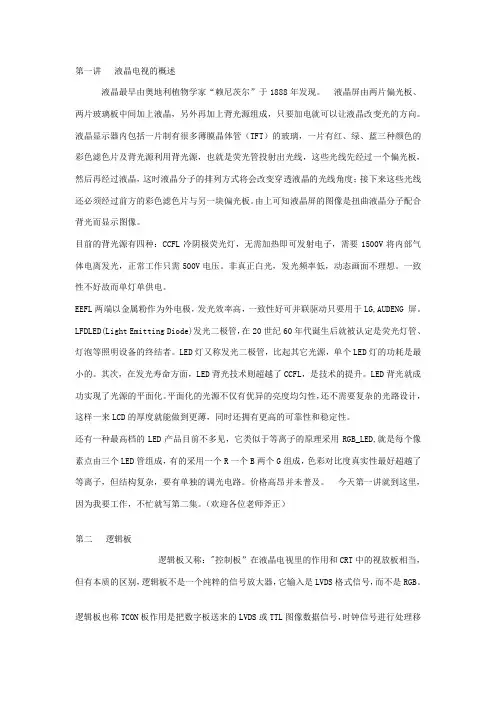

第一讲液晶电视的概述液晶最早由奥地利植物学家“赖尼茨尔”于1888年发现。
液晶屏由两片偏光板、两片玻璃板中间加上液晶,另外再加上背光源组成,只要加电就可以让液晶改变光的方向。
液晶显示器内包括一片制有很多薄膜晶体管(TFT)的玻璃,一片有红、绿、蓝三种颜色的彩色滤色片及背光源利用背光源,也就是荧光管投射出光线,这些光线先经过一个偏光板,然后再经过液晶,这时液晶分子的排列方式将会改变穿透液晶的光线角度;接下来这些光线还必须经过前方的彩色滤色片与另一块偏光板。
由上可知液晶屏的图像是扭曲液晶分子配合背光而显示图像。
目前的背光源有四种:CCFL冷阴极荧光灯,无需加热即可发射电子,需要1500V将内部气体电离发光,正常工作只需500V电压。
非真正白光,发光频率低,动态画面不理想。
一致性不好故而单灯单供电。
EEFL两端以金属粉作为外电极,发光效率高,一致性好可并联驱动只要用于LG,AUDENG 屏。
LFDLED(Light Emitting Diode)发光二极管,在20世纪60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者。
LED灯又称发光二极管,比起其它光源,单个LED灯的功耗是最小的。
其次,在发光寿命方面,LED背光技术则超越了CCFL,是技术的提升。
LED背光就成功实现了光源的平面化。
平面化的光源不仅有优异的亮度均匀性,还不需要复杂的光路设计,这样一来LCD的厚度就能做到更薄,同时还拥有更高的可靠性和稳定性。
还有一种最高档的LED产品目前不多见,它类似于等离子的原理采用RGB_LED,就是每个像素点由三个LED管组成,有的采用一个R一个B两个G组成,色彩对比度真实性最好超越了等离子,但结构复杂,要有单独的调光电路。
价格高昂并未普及。
今天第一讲就到这里,因为我要工作,不忙就写第二集。
(欢迎各位老师斧正)第二逻辑板逻辑板又称:"控制板”在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。

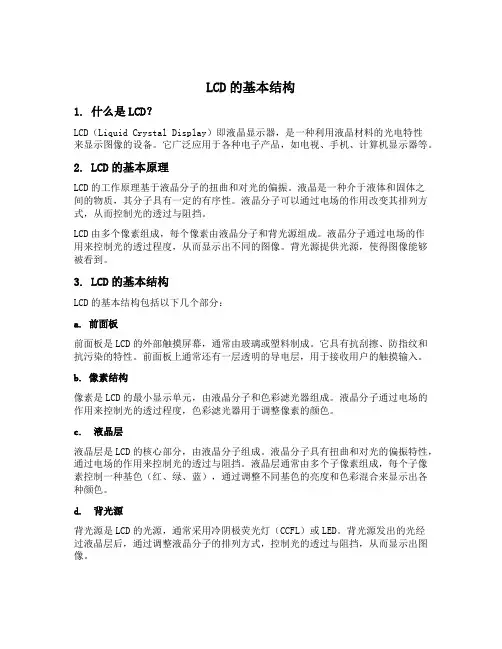

LCD的基本结构1. 什么是LCD?LCD(Liquid Crystal Display)即液晶显示器,是一种利用液晶材料的光电特性来显示图像的设备。
它广泛应用于各种电子产品,如电视、手机、计算机显示器等。
2. LCD的基本原理LCD的工作原理基于液晶分子的扭曲和对光的偏振。
液晶是一种介于液体和固体之间的物质,其分子具有一定的有序性。
液晶分子可以通过电场的作用改变其排列方式,从而控制光的透过与阻挡。
LCD由多个像素组成,每个像素由液晶分子和背光源组成。
液晶分子通过电场的作用来控制光的透过程度,从而显示出不同的图像。
背光源提供光源,使得图像能够被看到。
3. LCD的基本结构LCD的基本结构包括以下几个部分:a. 前面板前面板是LCD的外部触摸屏幕,通常由玻璃或塑料制成。
它具有抗刮擦、防指纹和抗污染的特性。
前面板上通常还有一层透明的导电层,用于接收用户的触摸输入。
b. 像素结构像素是LCD的最小显示单元,由液晶分子和色彩滤光器组成。
液晶分子通过电场的作用来控制光的透过程度,色彩滤光器用于调整像素的颜色。
c. 液晶层液晶层是LCD的核心部分,由液晶分子组成。
液晶分子具有扭曲和对光的偏振特性,通过电场的作用来控制光的透过与阻挡。
液晶层通常由多个子像素组成,每个子像素控制一种基色(红、绿、蓝),通过调整不同基色的亮度和色彩混合来显示出各种颜色。
d. 背光源背光源是LCD的光源,通常采用冷阴极荧光灯(CCFL)或LED。
背光源发出的光经过液晶层后,通过调整液晶分子的排列方式,控制光的透过与阻挡,从而显示出图像。
e. 驱动电路驱动电路是控制LCD显示的关键部分,它负责提供适当的电压和电流,以控制液晶分子的排列方式。
驱动电路通常由控制器、驱动芯片和电源组成。
f. 后面板后面板是LCD的背面,通常由塑料或金属制成。
它起到保护LCD内部结构的作用,同时也提供了电路连接和散热功能。
4. LCD的工作过程LCD的工作过程可以简单概括为以下几个步骤:1.驱动电路向液晶层施加电压,使液晶分子排列成特定的方式。

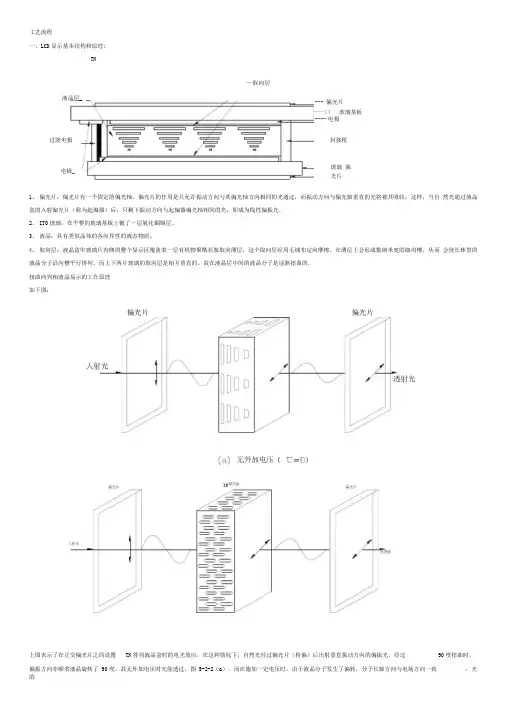

1、 偏光片:偏光片有一个固定的偏光轴。
偏光片的作用是只允许振动方向与其偏光轴方向相同的光通过,而振动方向与偏光轴垂直的光将被其吸收。
这样,当自 然光通过液晶盒的入射偏光片(称为起偏器)后,只剩下振动方向与起偏器偏光轴相同的光,即成为线性偏振光。
2、 ITO 玻璃:在平整的玻璃基板上镀了一层氧化铟锡层。
3、 液晶:具有类似晶体的各向异性的液态物质。
4、 取向层:液晶盒中玻璃片内侧的整个显示区覆盖着一层有机物聚酰亚胺取向薄层,这个取向层经用毛绒布定向摩擦,在薄层上会形成数纳米宽的细沟槽,从而 会使长棒型的液晶分子沿沟槽平行排列。
而上下两片玻璃的取向层是相互垂直的。
故在液晶层中间的液晶分子是逐渐扭曲的。

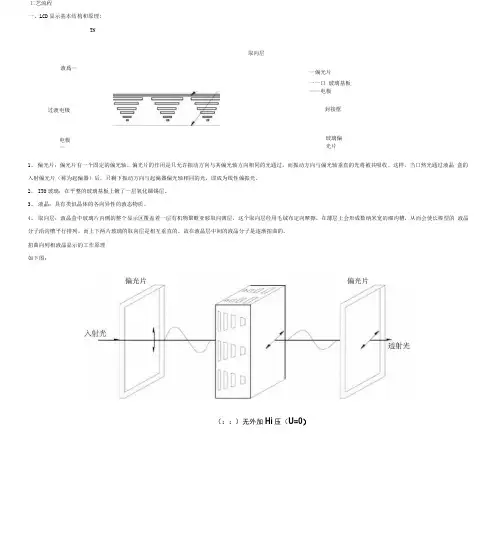

扭曲向列相液晶显示的工作原理 如下图:上图表示了在正交偏光片之间设置 TN 排列液晶盒时的电光效应,在这种情况下,自然光经过偏光片(检偏)后出射垂直振动方向的偏振光,经过 90度扭曲时,偏振方向亦顺着液晶旋转了 90度。
故无外加电压时光能透过,图 5-2-2(a ),而在施加一定电压时,由于液晶分子发生了偏转,分子长轴方向与电场方向一致 ,光的工艺流程 一、LCD 显示基本结构和原理: TN—取向层液晶层_过渡电极电极_--- 偏光片 ——口 °玻璃基板: ---- 电极封接框玻璃 偏光片偏光片 偏光片旋光性消失,光被遮断,图 5-2-2 (b )o 如果把电极制作成图形,即实现了显示。
但如果在平行偏光片之间设置 TN 排列液晶盒,则光的透过与遮断关系就恰好与上述情形相反。
这种 TN 效应已成为目前正在广泛普及的TN 型液晶显示元件的工作原理并获得实际应用,可以用于实现白色背景上黑色图案或者黑色背景上白色图案的显示。
二、工艺流程简介:液晶显示器主要由ITO 导电玻璃、液晶、偏光片、封接材料(边框胶) 、导电胶、取向层、衬垫料等组成。
液晶显示器制造工艺流程就是这些材料的加工和组合过程。
液晶显示器制造全部过程大体分为 40多道工序,其中实际 TN-LCD 制程有20多道工序。
