EQ-067 焙烧主燃烧器安装分项质量检验评定表

分项工程质量检验评定表

分项工程名称：钢筋加工及安装 所属分部工程：涵洞、通道 所属建设项目：

工 程 部 位： 施工单位： 监理单位： （桩号、墩台号、孔号）

基 本

要 求 1) 钢筋、机械连接器、焊条等的品种、规格和技术性能应符合国家现行标准规定和设计要求。2) 冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不应有裂皮和油污。3) 受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范要求。4) 钢筋安装时，必须保证设计要求的钢筋根数。5) 受力钢筋应平直，表面不得有裂纹及其它损伤。

实测项目 项次 检查项目 规定值或允许偏差 实测值或实测偏差值 质量评定

1 2 3 4 5 6 7 8 9 10 平均

（代表）值 合格率（％） 权值 得分

1△ 受力钢筋间距

(mm) 两排以上排距 ±5

3 同排 梁、板、拱肋 ±10

基础、锚碇、墩台、柱 ±20

灌注桩 ±20

2 箍筋、横向水平筋、螺旋筋间距(mm) ±10 2

3 钢筋骨架

尺寸（mm） 长 ±10 1 宽、高或直径 ±5

4 弯起钢筋位置（mm） ±20 2

5△ 保护层厚度（mm） 柱、梁、拱肋 ±5

3 基础、锚碇、墩台 ±10

板 ±3

合 计

外观鉴定 减 分 意见 质量保证资料 减 分

工程质量等级评定 得分： 质量等级： 施工技术负责人： 质检工程师： 复核： 日期

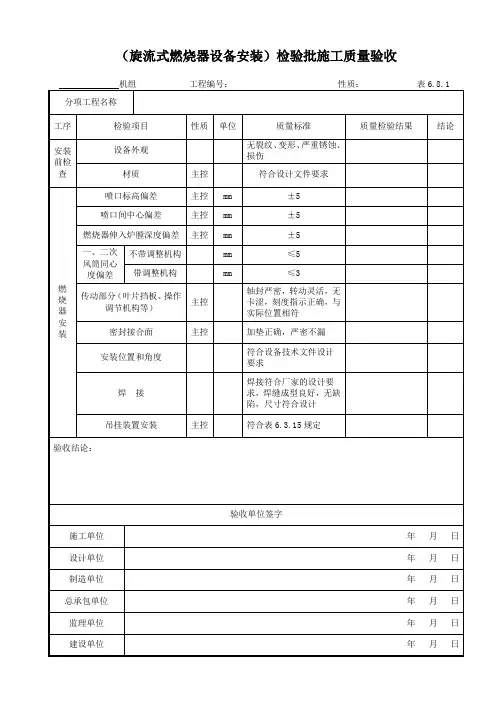

（旋流式燃烧器设备安装）检验批施工质量验收

机组 工程编号： 性质： 表6.8.1

分项工程名称

工序 检验项目 性质 单位 质量标准 质量检验结果 结论

安装前检查 设备外观 无裂纹、变形、严重锈蚀、损伤

材质 主控 符合设计文件要求

燃

烧

器

安

装 喷口标高偏差 主控 mm ±5

喷口间中心偏差 主控 mm ±5

燃烧器伸入炉膛深度偏差 主控 mm ±5

一、二次风筒同心度偏差 不带调整机构 mm ≤5

带调整机构 mm ≤3

传动部分（叶片挡板、操作调节机构等） 主控 轴封严密，转动灵活，无卡涩，刻度指示正确，与实际位置相符

密封接合面 主控 加垫正确，严密不漏

安装位置和角度 符合设备技术文件设计要求

焊 接 焊接符合厂家的设计要求，焊缝成型良好，无缺陷，尺寸符合设计

吊挂装置安装 主控 符合表6.3.15规定

验收结论：

验收单位签字

施工单位 年 月 日

设计单位 年 月 日

制造单位 年 月 日

总承包单位 年 月 日

监理单位 年 月 日

建设单位 年 月 日

除尘设备安装工程电收尘器安装分项质量检验评定表

EQ-081

工程名称 分部工程名称

施工单位 项目经理 验收部位

施工执行标准名称 《有色金属工业建设工程机械设备安装质量检验评定标准》1995-7

保

证

项

目 项 目 合 格 要 求 施工单位检查评定记录

1 设备零部件 符合设计要求

2 设备基础强度、座标、标高、几何尺寸及地脚螺栓位置 符合设计要求和规范的规定

3 使用座浆垫板 保证座浆强度、墩基结合牢固

4 砌体电收尘外壳 符合设计要求和技术文件要求

5 焊接质量 符合规范要求

6 焊接材料 符合设计要求

7 进出口气流分布板或槽形板安装位置 符合设计要求

8 预留热膨胀的部件安装 符合技术文件规定

9 电收尘的漏风率 符合技术文件规定

10 放电极板和收尘极板的方向和极间 符合技术文件规定

基本项目 序 号 项 目 质 量 情 况 等 级

1 地脚螺栓安装

2 垫板设置

3 管道连接

4 管线走向、位置、标高、坡度、防腐保温

5 联接螺栓

6 走台、梯子、栏杆

7 绝热材料

8 设备外观质量

9 焊缝外观质量

10 放电极线的要求

允许偏差项目 项 目 允许偏差（mm） 实测偏差值（mm）

1 柱梁轴位位移 8

2 圈梁上表面标高 ±10

3 圈梁上表面高低差 ≤5

4 圈梁对角线之差 L1/1000

5 横梁中心距 L/1000

6 预埋螺栓中心线位移 5

7 电收尘器壳体安装允许偏差符合表16.1.22规定

表34.1

电煅炉安装质量检验评定记录

单位工程名称 分部工程名称 施工部位

施 工 单 位 项目经理 技术负责人

分包单位 分包单位负责人 分包项目经理

主控项目 编号 检 验 评 定 标 准 施 工 单 位 自 检 记 录 监理（建设）

验评结果

1 设备必须符合设计要求及其产品标准的规定

2 设备基础必须符合设计要求及现行规范规定

3 电煅炉绝缘必须按要求进行测试，绝缘值不小于 0.5兆欧

4 筑炉工程和母线工程必须合格

一般项目 5 炉壳的安装

6 传动装置安装

7 附件安装

8 梯子、平台、栏杆的安装

9 项次 项 目 允许偏差

（mm） 施 工 单 位 自 检 记 录

1 炉底面平整度 1/1000

2 炉体纵横中心线偏差 5

3 炉体垂直度 每米 1/1000

全长 5

4 炉体标高 ±5

5 炉壁曲率 5

检查结果 主控项目检查 项， 其中 项符合要求。

一般项目 检验项目共查 项， 其中 项优良， 优良率 %。

允许偏差项目共测 点， 其中 点合格， 合格率 %。

施工单位评定等级：

专职质量检查员：

年 月 日 评定等级：

监理工程师：

（建设单位技术负责人）

年 月 日
