钢管混凝土拱桥施工方法简述
钢管混凝土拱桥，乍一听感觉有点儿高大上吧？但是这东西并没有想象中那么神秘，咱们今天就来聊聊这类桥的施工方法，看看到底是怎么一步一步建造出来的。首先呢，钢管混凝土拱桥的名字就有点儿让人挠头，钢管、混凝土、拱形，这些都是要考虑进去的，要把这些材料合理结合，才能确保桥梁既结实又有型。咱们今天就像给大家讲故事一样，把这整个施工过程给捋一遍，保证让你听得轻松又有意思。
一开始呢，建设这样的拱桥肯定是得搞清楚周围的环境，不是说随便找个地方，随便搭个架子就能开始施工的。桥梁的设计是第一步，得先量好尺寸，确定好拱桥的跨度，搞清楚地形和地质条件。钢管混凝土拱桥可不是随便哪个地方都能建的，得考虑到土壤的承载力和桥下的水流情况，搞不好就得打水漂了。设计好了，接下来的就是施工准备了。你想，桥可不是盖房子，得有一堆钢筋水泥和架子搭建好，才能上手做。
钢管混凝土拱桥的核心之一就是它的拱形结构，拱桥的优势就是能把重量分摊到桥的两边，减少了对桥中间部分的压力。所以在施工时，最先要搭建的就是这个“拱架”。说白了，就是搭一个可以支撑起整个拱桥的临时架子。你想，这可不是简单的拿几根木头钉上去就完事的事儿，人家得用钢管拼接出一个完美的支撑系统，不光要稳，还得精准。这个架子搭建好后，才可以开始浇混凝土，把它们填充到钢管里，这样整个拱桥的结构就成型了。
说到浇混凝土，那可是一项技术活，绝对不能马虎。混凝土必须按照严格的比例混合，不能多一勺水，少一把沙子，稍有差池，桥梁的稳定性就会大打折扣。浇筑时要保证混凝土均匀分布，避免出现空洞或者裂缝。这一环节的关键就是控制好浇筑的速度和
时间，不能急，不能乱，慢慢来，耐心点。整个混凝土浇筑完成后，得给它一点时间固化，毕竟这不是小玩意，得给它时间变得坚固，像“慢工出细活”那样，稳稳的，不能急。
混凝土凝固后，接下来的工作就是拆除支架和进行质量检查了。支架拆除后，咱们才能看到真正的拱桥形态。你得想象一下，这时候桥梁的拱形结构已经显现出来了，感觉就像是画上去的完美曲线，既漂亮又有力量。而在这个过程中，检查是重中之重。咱们可不想花了这么多工夫，最后出了问题，这桥不结实，出了问题可不好收场。所以每个细节都得仔细检查，保证没有问题之后，才能安心。

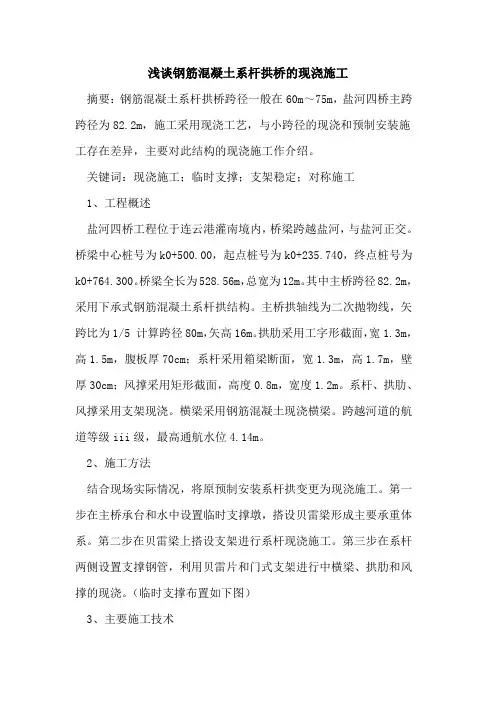

浅谈钢筋混凝土系杆拱桥的现浇施工
摘要：钢筋混凝土系杆拱桥跨径一般在60m～75m，盐河四桥主跨跨径为82.2m，施工采用现浇工艺，与小跨径的现浇和预制安装施工存在差异，主要对此结构的现浇施工作介绍。
关键词：现浇施工；临时支撑；支架稳定；对称施工
1、工程概述
盐河四桥工程位于连云港灌南境内，桥梁跨越盐河，与盐河正交。桥梁中心桩号为k0+500.00，起点桩号为k0+235.740，终点桩号为k0+764.300。桥梁全长为528.56m，总宽为12m。其中主桥跨径82.2m，采用下承式钢筋混凝土系杆拱结构。主桥拱轴线为二次抛物线，矢跨比为1/5 计算跨径80m，矢高16m。拱肋采用工字形截面，宽1.3m，高1.5m，腹板厚70cm；系杆采用箱梁断面，宽1.3m，高1.7m，壁厚30cm；风撑采用矩形截面，高度0.8m，宽度1.2m。系杆、拱肋、风撑采用支架现浇。横梁采用钢筋混凝土现浇横梁。跨越河道的航道等级iii级，最高通航水位4.14m。
2、施工方法
结合现场实际情况，将原预制安装系杆拱变更为现浇施工。第一步在主桥承台和水中设置临时支撑墩，搭设贝雷梁形成主要承重体系。第二步在贝雷梁上搭设支架进行系杆现浇施工。第三步在系杆两侧设置支撑钢管，利用贝雷片和门式支架进行中横梁、拱肋和风撑的现浇。（临时支撑布置如下图）
3、主要施工技术 3.1水上临时支撑的设计
在水中打入钢管桩，浇筑混凝土承台，然后浇筑钢筋混凝土立柱形成水中支撑；岸上支撑点利用承台搭设贝雷片形成支撑点。最后在支撑点上搭设贝雷纵梁。
3.1.2现浇构件自重
考虑到拱肋端部及端横梁处于盖梁顶，故不考虑该部位自重产生的荷载。每片拱肋由5个节段，每片拱肋砼为104.8m3；每道系杆砼为153.2m3；风撑共5道，砼为30.3m3。中横梁共15道，砼为139.5m3；吊杆30根，重量42kn。
3.1.3水上支撑的布置位置、可操作性分析
0 钢管混凝土拱桥的施工方法
钢管砼结构，由于能通过互补使钢管和混凝土单独受力的弱点得以削弱甚至消除，管内混凝土可增强管壁的稳定性，钢管对混凝土的套箍作用,使砼处于三向受力状态，既提高了混凝土的承载力，又增大了其极限压缩应变，所以自钢管砼结构问世以来，是桥梁建筑业发展的一项新技术,具有自重轻、强度大、抗变形能力强的优点，因而得到突飞猛进的发展。在桥梁方面,已以各种拱桥发展到桁架梁等结构形式，并发展到钢管混凝土作劲性骨架拱桥。其施工方法发展很快，已经应用的有无支架吊装法，支架吊装法，转体施工法等。
1 拱肋钢管的加工制作
拱肋加工前，应依理论设计拱轴座标和预留拱度值，经计算分析后放样，钢管拱肋骨架的弧线采用直缝焊接管时,通常焊成1.2-2.0m的基本直线管节;当采用螺旋焊接管时，一般焊成12.0～20m弧形管节。对于桁式拱肋的钢管骨架,再放样试拼,焊成10m左右的桁式拱肋单元，经厂内试拼合格后即可出厂.具体工艺流程为:选材料进场 材料分类 材质确认和检验
划线与标记移植 编号码 下料 坡口加工 钢管卷制
组圆、调圆 焊接 非坡口检验 附件装配、焊接 单节终检 组成10m左右的大节桁式拱肋 焊接 无损检验
大节桁式拱肋终检 1：1大样拼装 检验
防腐处理 出厂。
当拱肋截面为组合型时，应在胎模支架上组焊骨架一次成型，经尺寸检验和校正合格后,先焊上、下两面，再焊两侧面（由两端向中间施焊）. 1 焊接采用坡口对焊，纵焊缝设在腔内，上、下管环缝相互错开。在平台上按1:1放样时，应将焊缝的收缩变形考虑在内。为保证各节钢管或其组合骨架拼组后符合设计线型，可在各节端部预留1cm左右的富余量，待拼装时根据实际情况将富余部分切除。钢管焊接施工以“GBJD05-83、钢结构施工和施工及验收规范”的规定为标准.焊缝均按设计要求全部做超声波探伤检查和X射线抽样检查（抽样率大于5％）。焊缝质量应达到二级质量标准的要求。

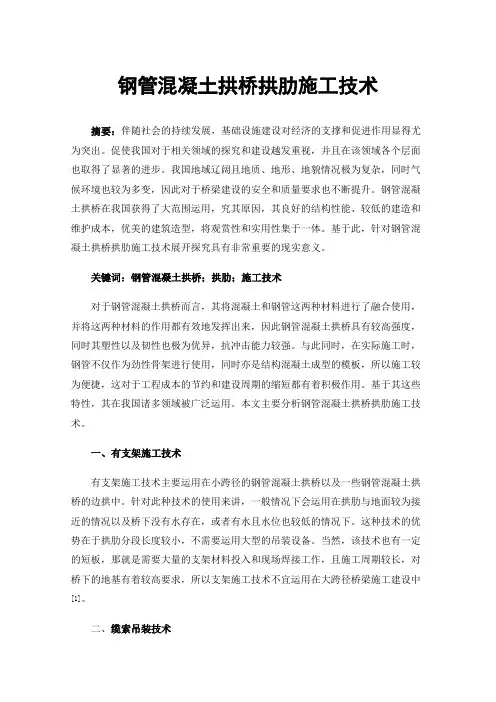

钢管混凝土拱桥拱肋施工技术
摘要：伴随社会的持续发展，基础设施建设对经济的支撑和促进作用显得尤为突出。促使我国对于相关领域的探究和建设越发重视，并且在该领域各个层面也取得了显著的进步。我国地域辽阔且地质、地形、地貌情况极为复杂，同时气候环境也较为多变，因此对于桥梁建设的安全和质量要求也不断提升。钢管混凝土拱桥在我国获得了大范围运用，究其原因，其良好的结构性能、较低的建造和维护成本，优美的建筑造型，将观赏性和实用性集于一体。基于此，针对钢管混凝土拱桥拱肋施工技术展开探究具有非常重要的现实意义。
关键词：钢管混凝土拱桥；拱肋；施工技术
对于钢管混凝土拱桥而言，其将混凝土和钢管这两种材料进行了融合使用，并将这两种材料的作用都有效地发挥出来，因此钢管混凝土拱桥具有较高强度，同时其塑性以及韧性也极为优异，抗冲击能力较强。与此同时，在实际施工时，钢管不仅作为劲性骨架进行使用，同时亦是结构混凝土成型的模板，所以施工较为便捷，这对于工程成本的节约和建设周期的缩短都有着积极作用。基于其这些特性，其在我国诸多领域被广泛运用。本文主要分析钢管混凝土拱桥拱肋施工技术。
一、有支架施工技术
有支架施工技术主要运用在小跨径的钢管混凝土拱桥以及一些钢管混凝土拱桥的边拱中。针对此种技术的使用来讲，一般情况下会运用在拱肋与地面较为接近的情况以及桥下没有水存在，或者有水且水位也较低的情况下。这种技术的优势在于拱肋分段长度较小，不需要运用大型的吊装设备。当然，该技术也有一定的短板，那就是需要大量的支架材料投入和现场焊接工作，且施工周期较长，对桥下的地基有着较高要求，所以支架施工技术不宜运用在大跨径桥梁施工建设中[1]。
二、缆索吊装技术 对于缆索吊装技术的使用而言，主要运用在拱桥跨径大于百米的工程中。这项技术对缆索吊机的功能进行充分运用，将拱肋进行分段预制后运用缆索吊机将各拱段依次吊装到设计位置，在吊装和架设过程中，还要使用挂索和扣索对各拱段进行临时固定处理，直至拱肋合拢形成有效的受力体系。针对缆索吊装技术而言，其涵盖了多项技术，其中无支架缆索系统斜拉扣挂技术相比其它技术而言运用的比较多，尤其特大跨径的桥梁结构施工时主要应用该技术。针对小跨径钢管拱桥来讲，通常情况下吊装重量只有几十吨，因此一般会运用钢丝绳来进行扣挂。如果遇到跨径较大的情况，钢管拱肋节段多，重量也相对较大，针对于此，便要使用全新的技术和工艺展开施工。比如，可以运用钢绞线或是具有较高强度的钢丝来当成扣索进行使用，将两端用锚具进行固定。基于对拱肋的扣挂运用了钢绞线斜拉方式，所以在对多节段拱肋进行悬拼时，只对拱脚运用铰接，而对其他段运用固结的方式这对于施工时面内稳定性地提升有着积极促进作用。对于钢绞线斜拉扣挂技术而言，其还可使用在针对灌注管内混凝土时钢管劲性骨架的内力和变形调整工作中，而在进行合龙时，一般会运用合龙松索技术。针对缆索吊装技术而言，其被大量地运用在跨峡谷的较大跨度拱桥建设之中，这大大方便了拱肋和相关材料的运输，最主要的是整个索塔不需要太高，因此具有良好的经济性，同时还能对两岸的地形条件进行充分利用。然而，缆索吊装技术也不是完美的，其也具有一定的缺陷，那就是拱肋在空中对接时的精度无法得到有效把控，针对拱轴线的控制有着较大困难，节段越多，那么质量安全控制和进度控制就极为困难。针对该问题，要对缆索吊机的吊装能力予以提升，尽可能地减少分段数，全面提升建设速度，提高合龙效率[2]。
