联轴器与轴的配合公差标准【太全了】

轴孔配合公差表

公差与配合（摘自GB1800～1804－79）

1．基本偏差系列及配合种类

2．标准公差值及孔和轴的极限偏差值

标准公差值(基本尺寸大于6至500mm)

基本尺寸mm 公 差 等 级

IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12

>6～10

>10～18

>18～30

>30～50

>50～80

>80～120

>120～180

>180～250

>250～315 6

8

9

11

13

15

18

20

23

25

27 9

11

13

16

19

22

25

29

32

36

40 15

18

21

25

30

35

40

46

52

57

63 22

27

33

39

46

54

63

72

81

89

97 36

43

52

62

74

87

100

115

130

140

155 58

70

84

100

120

140

160

185

210

230

250 90

110

130

160

190

220

250

290

320

360

400 150

180

210

250

300

350

400

460

520

570

630 >315～400

>400～500

孔的极限差值（基本尺寸由大于10至315mm） μm

公差带 等

级 基本尺寸mm

>0～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315

D 8 +77

+50 +98

+65 +119

+80 +146

+100 +174

+120 +208

+145 +242

+170 +271

+190

▼9 +93

+50 +117

+65 +142

+80 +174

+100 +207

+120 +245

+145 +285

+170 +320

配合

种类 基本

偏差 配 合 特 性 及 应 用

间

隙

配

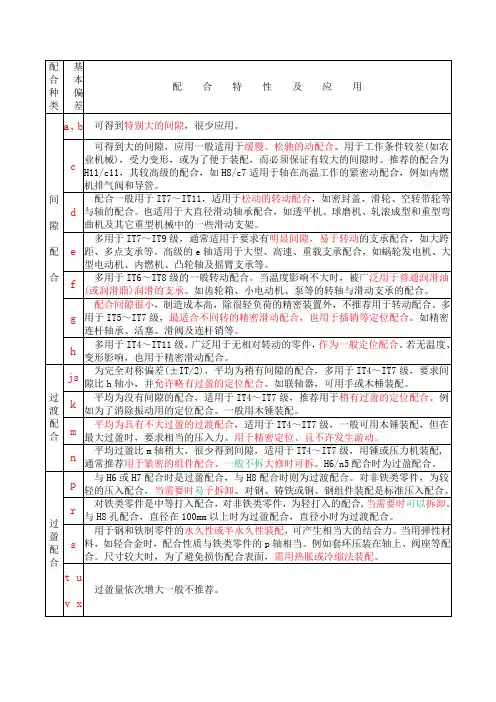

合 a、b 可得到特别大的间隙，很少应用。

c 可得到大的间隙，应用一般适用于缓慢、松驰的动配合。用于工作条件较差(如农业机械)，受力变形，或为了便于装配，而必须保证有较大的间隙时。推荐的配合为H11/c11，其较高级的配合，如H8/c7适用于轴在高温工作的紧密动配合，例如内燃机排气阀和导管。

d 配合一般用于IT7～IT11，适用于松动的转动配合，如密封盖、滑轮、空转带轮等与轴的配合。也适用于大直径滑动轴承配合，如透平机、球磨机、轧滚成型和重型弯曲机及其它重型机械中的一些滑动支架。

e 多用于IT7～IT9级，通常适用于要求有明显间隙，易于转动的支承配合，如大跨距、多点支承等。高级的e轴适用于大型、高速、重载支承配合，如蜗轮发电机、大型电动机、内燃机、凸轮轴及摇臂支承等。

f 多用于IT6～IT8级的一般转动配合。当温度影响不大时，被广泛用于普通润滑油(或润滑脂)润滑的支承。如齿轮箱、小电动机、泵等的转轴与滑动支承的配合。

g 配合间隙很小，制造成本高，除很轻负荷的精密装置外，不推荐用于转动配合。多用于IT5～IT7级，最适合不回转的精密滑动配合，也用于插销等定位配合。如精密连杆轴承、活塞、滑阀及连杆销等。

h 多用于IT4～IT11级，广泛用于无相对转动的零件，作为一般定位配合。若无温度、变形影响，也用于精密滑动配合。

过

渡

配

合 js 为完全对称偏差(±IT/2)，平均为稍有间隙的配合，多用于IT4～IT7级，要求间隙比h轴小，并允许略有过盈的定位配合。如联轴器，可用手或木棰装配。

k 平均为没有间隙的配合，适用于IT4～IT7级，推荐用于稍有过盈的定位配合。例如为了消除振动用的定位配合。一般用木锤装配。

m 平均为具有不大过盈的过渡配合，适用于IT4～IT7级，一般可用木锤装配，但在最大过盈时，要求相当的压入力。用于精密定位、且不许发生游动。

弹性柱销联轴器适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性比较不好，仅适用于要求很低的中速传动轴系，不适用于工作性要求较高的工况。联轴器可兼有补偿两轴之间由于制造安装不工作时的变形或热膨胀等原因所发生的偏移（包括轴向偏移、径向偏移、角偏移或综合偏移）；以及缓和冲击、吸振。常用的联轴器大多已标准化或规格化，一般情况下只需要正确选择联轴器的类型、确定联轴器的型号及尺寸。需要时可对其易损的薄弱环节进行负荷能力的校核计算；转速高时还需验算其外缘的离心力和弹性元件的变形，进行平衡校验等。

弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动。轴孔型式有圆柱形（Y）、圆锥形（Z）和短圆柱形（J）。半联轴器采用铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。由于产品需承受高温，承受高温部分又耐火层（产品制作时完成）二部分构成。全部能达到用户对产品承受高温及产品使用寿命的需要。我们还可以为用户生产大补偿量的横向型和角向型高温波纹轴向型补偿器可供用户选择。

一、弹性柱销联轴器可采用哪些方式进行固定？

1、半分离型：这种类型一边为夹持型轴套，另一边则采用分离型轴套，先将一边轴心固定在夹持型轴套后，再将装置端的轴心安装聋作哑在分离型的轴套中。

2、分离型：分离型的特点是具有分开的轴套，可以不用移动装置而达到固定，拆卸的目的。

3、键槽型：这种类型与紧固螺栓型一样，是守旧的固定方式，适合较高扭力矩的传动，为防止轴向移动，通常与紧固螺栓型，夹持型并用。

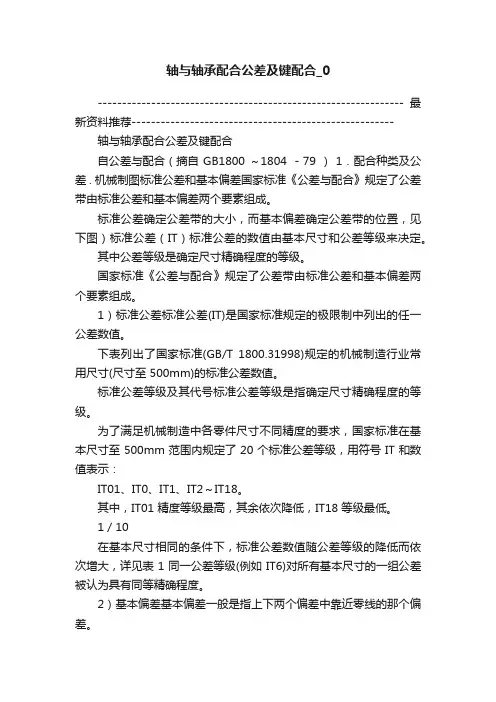

轴与轴承配合公差及键配合_0

---------------------------------------------------------------最新资料推荐------------------------------------------------------

轴与轴承配合公差及键配合

自公差与配合（摘自 GB1800 ～1804 －79 ） 1．配合种类及公差 . 机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

1）标准公差标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。

下表列出了国家标准(GB/T 1800.31998)规定的机械制造行业常用尺寸(尺寸至 500mm)的标准公差数值。

标准公差等级及其代号标准公差等级是指确定尺寸精确程度的等级。

为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至 500mm 范围内规定了 20 个标准公差等级，用符号 IT 和数值表示：

IT01、IT0、IT1、IT2～IT18。

其中，IT01 精度等级最高，其余依次降低，IT18 等级最低。

1 / 10

在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表 1 同一公差等级(例如 IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。 即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了 28 个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
