心电图波形的基本特征及其临床意义
心电图（Electrocardiogram，简称ECG）是一种用来记录心脏电活动的非侵入性检查方法，它能够检测心脏的正常或异常的电活动，并反映在纸上的波形之中。心电图波形的基本特征有助于医生判断心脏功能和疾病的类型、程度以及预后，因此对于临床的诊断和治疗具有重要的意义。
一、心电图波形的基本特征
1. P波：P波是从心房的除极开始到心房的最后一部分除极完成的过程，代表心房肌的除极和兴奋。正常的P波应具有一致的形态，并且通常应该是正向的，其持续时间一般应在0.08秒以内。异常的P波形态和持续时间可能意味着心脏存在房室传导障碍、心房肥大或心房颤动等问题。
2. QRS波群：QRS波群代表心室肌细胞的除极和兴奋。正常的QRS波群应该是持续时间在0.06-0.10秒之间，并且形态一致。QRS波群的异常形态和持续时间延长可能意味着心室肥大、心室内传导障碍或束支传导阻滞等问题。
3. ST段：ST段是QRS波群结束时到T波开始的部分，代表心室的再极化或复极化。正常情况下，ST段为等电位线，它的抬高或下降可能意味着心肌缺血、心肌梗死或药物影响等问题。
4. T波：T波代表心室肌肌细胞的复极化，是心室舒张期电活动的结果。正常的T波应呈圆顶形，振幅应与正负极性相符。T波的异常形态和振幅改变可能意味着心肌缺血、电解质失衡或药物副作用等问题。
二、心电图波形的临床意义
1. 心律失常：心电图可以帮助判断某些心律失常的类型和严重程度，如心房颤动、室性心动过速等。通过观察波形的异常变化，医生可以确定是否需要进行进一步的诊断和治疗。 2. 心肌缺血和心肌梗死：心电图对心肌缺血和心肌梗死的诊断具有重要意义。ST段的抬高或下降可以帮助医生确认心肌缺血的程度，而新出现的Q波和ST段抬高可能提示心肌梗死的发生。
3. 心室肥大和心室扩张：观察QRS波群的形态和持续时间可以评估心室肥大和心室扩张的程度。这对于心脏瓣膜病、高血压和心脏疾病等患者的诊断和治疗具有重要意义。
心电图的基本解读和临床意义
一、心电图（ECG）的基本解读
心电图（Electrocardiogram，简称ECG）是临床上常用的一种检查工具，通过记录心脏在一个周期内产生的电活动，反映出心脏的构造和功能。下面将介绍心电图的基本解读方法，帮助人们更好地理解和分析ECG结果。
1. P波：P波代表心房收缩（atrial depolarization），通常为正向波峰，代表着正常的窦性激动；若P波消失或异常，则可能存在房颤、传导阻滞等异常情况。
2. QRS波群：QRS波群反映了心室肌收缩（ventricular depolarization）过程。其中Q波表示左室前壁或右室侧壁异常；R波是一个正向极大值，代表正常左室除极；S波则代表对应区域离开针对测导联方向作左偏运动的未除极区域。
3. ST段：ST段位于QRS波群结束和T波开始之间，在ECG中揭示了部分复极化过程。ST段可提供关于心肌缺血或损伤的重要信息。当ST段呈现抬高、压低或呈水平线时，可能提示心肌供血不足。
4. T波：T波代表心室肌复极（ventricular repolarization）的过程。在正常情况下，T波应与QRS电位呈相反的方向。若T波倒置或异常高尖，则可能存在电解质紊乱、缺血等异常现象。
二、心电图的临床意义
心电图可以帮助医生判断心脏病变和评估患者的心脏健康状况。以下是心电图在临床上的一些常见应用：
1. 诊断冠状动脉疾病：冠状动脉疾病是导致心绞痛、心肌梗死等重要原因之一。ST段抬高或压低、T波倒置等改变可以提示患者是否存在相关冠状动脉血液供应不足或缺血情况。 2. 监测药物治疗效果：某些药物对心电图有特定影响，如抗心律失常药物对QT间期延长有影响。通过监测ECG，可以及时调整药物剂量以保证治疗效果。
3. 评估心脏肥厚病变：心电图可以显示左室肥厚、右室肥厚、心室壁运动异常等情况。这对于疑似患有心脏肥厚的患者进行初步筛查具有重要意义。

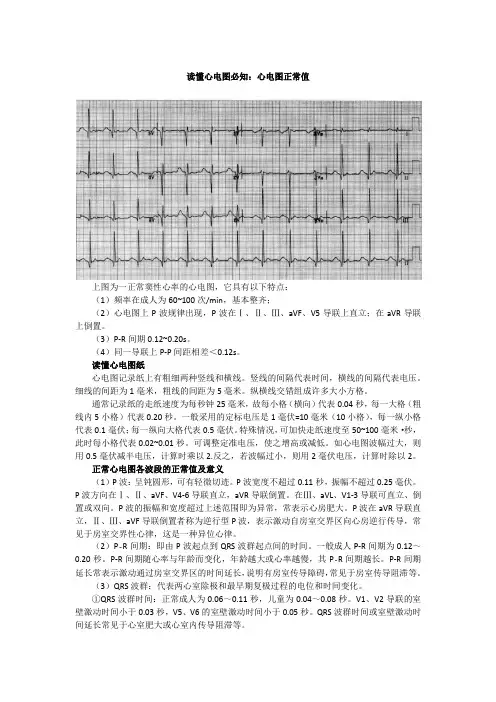

读懂心电图必知：心电图正常值
上图为一正常窦性心率的心电图，它具有以下特点：
（1）频率在成人为60~100次/min，基本整齐；
（2）心电图上P波规律出现，P波在Ⅰ、Ⅱ、Ⅲ、aVF、V5导联上直立；在aVR导联上倒置。
（3）P-R间期0.12~0.20s。
（4）同一导联上P-P间距相差＜0.12s。
读懂心电图纸
心电图记录纸上有粗细两种竖线和横线。竖线的间隔代表时间，横线的间隔代表电压。细线的间距为1毫米，粗线的间距为5毫米。纵横线交错组成许多大小方格。
通常记录纸的走纸速度为每秒钟25毫米，故每小格（横向）代表0.04秒，每一大格（粗线内5小格）代表0.20秒。一般采用的定标电压是1毫伏=10毫米（10小格），每一纵小格代表0.1毫伏；每一纵向大格代表0.5毫伏。特殊情况，可加快走纸速度至50~100毫米·秒，此时每小格代表0.02~0.01秒。可调整定准电压，使之增高或减低。如心电图波幅过大，则用0.5毫伏减半电压，计算时乘以2.反之，若波幅过小，则用2毫伏电压，计算时除以2。
正常心电图各波段的正常值及意义
（1）P波：呈钝圆形，可有轻微切迹。P波宽度不超过0.11秒，振幅不超过0.25毫伏。P波方向在Ⅰ、Ⅱ、aVF、V4-6导联直立，aVR导联倒置。在Ⅲ、aVL、V1-3导联可直立、倒置或双向。P波的振幅和宽度超过上述范围即为异常，常表示心房肥大。P波在aVR导联直立，Ⅱ、Ⅲ、aVF导联倒置者称为逆行型P波，表示激动自房室交界区向心房逆行传导，常见于房室交界性心律，这是一种异位心律。
（2）P-R间期：即由P波起点到QRS波群起点间的时间。一般成人P-R间期为0.12～0.20秒。P-R间期随心率与年龄而变化，年龄越大或心率越慢，其P-R间期越长。P-R间期延长常表示激动通过房室交界区的时间延长，说明有房室传导障碍，常见于房室传导阻滞等。
（3）QRS波群：代表两心室除极和最早期复极过程的电位和时间变化。
令狐文艳
令狐文艳 心电图各波段的名称、意义、正常值及相关异常的意义
令狐文艳
名 称 意 义 形态、 时间（s） 电压（mV）
正常值 延长 缩短 正常值 增高（抬高） 降低（压低）
P波 心房除极 <0.12（切迹峰距<0.04）
I,II,aVF,V4-6直立,aVR倒置 左房大
房内传导阻滞 无临床意义 肢导<0.25
胸导<0.2 右房大
PII、III、aVF ≥0.25,Pv1≥0.15
P-R
间期 心房开始除极至心室开始除极时间 0.12-0.20
(HR 60-100)
老年人(<0.22) >0.20
房室传导阻滞
心动过缓 <0.12
短PR综合征、幼儿、心动过速 PR段多在等电线 心房梗死极早期
心房缺血
QRS
波群 心室
除极
Q波 < 0.04
V1,V2无q波 ≥ 0.04 <1/4R > 1/4R
心肌坏死、纤维化
R峰
时间 V1-2≤0.04
V5-6≤0.05 V1-2>0.04右室肥厚
V5-6>0.05 左室肥厚
QRS 0.06-0.10
( 60-100bpm) >0.12
左室肥大（0.10-0.11）
室内传导阻滞
室性搏动
高钾血症 左室相关：
RV5,V6≤2.5、RI≤1.5
RaVL≤1.2、RaVF≤2.0
右室相关：
RV1<1.0、RaVR≤0.5
RV1+SV5≤1.05(1.2) 左室肥大（高电压）：
RV5,V6>2.5,
RV5+SV1>4.0(男) / 3.5(女)
超左室相关标准
右室肥大：呈qR型,
R/SV1≥1,R/SV5≤1,
超右室相关标准 低电压：
各肢体导联均<0.5
各胸导联均<0.8
肥胖、气胸、
心包积液 V1:rS,V3:RS,
V5: qR
J 点 QRS与ST交点 多在等电线、随S-T偏位而移位
ST
段 心室缓慢复极时间 长Q-T间期综合症
