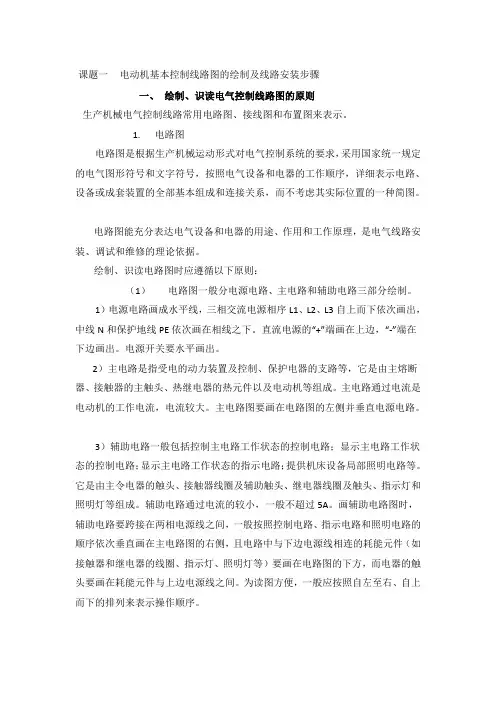

课题一 电动机基本控制线路图的绘制及线路安装步骤

一、 绘制、识读电气控制线路图的原则

生产机械电气控制线路常用电路图、接线图和布置图来表示。

1. 电路图

电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。

电路图能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。

绘制、识读电路图时应遵循以下原则：

（1） 电路图一般分电源电路、主电路和辅助电路三部分绘制。

1）电源电路画成水平线，三相交流电源相序L1、L2、L3自上而下依次画出，中线N和保护地线PE依次画在相线之下。直流电源的“+”端画在上边，“-”端在下边画出。电源开关要水平画出。

2）主电路是指受电的动力装置及控制、保护电器的支路等，它是由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。主电路通过电流是电动机的工作电流，电流较大。主电路图要画在电路图的左侧并垂直电源电路。

3）辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的控制电路；显示主电路工作状态的指示电路；提供机床设备局部照明电路等。它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成。辅助电路通过电流的较小，一般不超过5A。画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次垂直画在主电路图的右侧，且电路中与下边电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。为读图方便，一般应按照自左至右、自上而下的排列来表示操作顺序。 （2）电路图中，各电路的触头位置都按电路未通过或电器未受外力作用时的常态位置画出。分析原理时，应从触头的常态位置出发。

科技论坛　民营科技２０１３年第１０期　常用低压电气控制原理及接线图　刘树波　（鹤北林业局电业局，黑龙江鹤岗１５４２１２））　摘要：电气图一般分为电气系统图和框图、电气原理图、电器元件布置图、电气安装接线图、功能图等。现将以常用的电气原理图　及安装接线图为重点，通过对电气原理图的绘制原则、绘制方法及有关事项的介绍，以便能够准确、迅速地进行电气原理图及接线图的　识读；同时，通过对接线图的有关规定的介绍，提高相关从业人员进行电气设备安装及检修的能力。　关键词：低压电气；控制原理；接线图　‘　１低压电气控制原理图　电气原理图是为了便于阅读和分析控制线路工作原理而绘制　的。其主要形式是把—个电气元件的各部件以分开的形式进行绘制，　因此电路结构简单、层次分明，适用于研究和分析控制系统的工作原　理。其绘制原则、绘制方法及有关事项如下：１）电气原理图中的电器元　件按未通电、没有受外力作用时的状态、没有发生机械动作时的位置　而绘制。２）主电路、控制电路和辅助电路通常是分开绘制的。一般来　说，主电路是用垂直线绘制在图的左侧，控制电路用垂直线绘制在图　的右－坝４，控制电路中的耗能元件画在电路的最下端。３）使触点动作的　外力方向必须是：当图形垂直放置时，以垂直线为基准，垂线左侧的触　点为常开触　，垂线右侧的触点为常闭触　；当图形水平放置时，则水　平线下方的触点为常开触点，水平线上方的触点为常闭触点。４）动力　电路的电源电路绘成水平线，受电的动力装置（如：电动机）及其保护　电器支路应垂直与电源电路。５）为读图方便，图中自左而右或自上而　下表示操作顺序，并尽可能减少线条和避免线条交叉。６）图中有直接　电联系的交叉导线的连接点（即导线交叉处）要用黑圆点表示。无直接　电联系的交叉导线、交叉处不能画黑圆点。７）原理图上应标明各个电　源的电压值、极性或频率和相数；同时对某些元器件的特性及不常用　电器的操作方式和功能也直作出标记。８）在原理图的上方将图分成若　干图区，并标明该区电路的用途与作用；在继电器、接触器线圈下方列　有触点表，以说明线圈和触点的从属关系。　２低压电气控制接线图　电气安装接线图是为安装电气设备和电气元件进行配线或检修　电气故障服务的。在图中显示出电气设备中各个元件的实际空间位置　与接线情况。接线图是根据电器位置布置最合理、连接导线最方便且　最经济的原则来安排的。故障维修时通常由原理图分析电路原理、判　断故障，由接线图确定故障部位。　２．１电气控制系统的基本知识　１）图形符号。图形符号通常用来表示—个设备或概念的图形、标　记或字符。电气控制系统图中的图形符号必须按国家标准来绘制。　２）文字符号。文字符号分为基本文字符号和辅助文字符号。基本　文字符号又包括单字母符号和双字母符号，前者是按拉丁字母将各种　电气设备、装置和元器件划分为２３大类，每大类用—个专用单字母符　号表示。如“Ｃ”表示电容器类，“Ｒ”表示电阻器类等。后者是由—个表　示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在　前、另一字母在后的次序列出。如“ＧＢ”表示蓄电池，…Ｇ’为电源的单字　母符号。只有专用单字母符号不能满足要求、需要将大类进一步划分　时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和　元器件。辅助文字符号是用以表示电气设备、装置和元器件以及线路　的功能、状态和特征的。如“ＳＷ”表示同步，“Ｌ＇’表示限制，“ＲＤ”表示红　色等。文字符号适用于电气技术领域中技术文件的编制，也可表示在　电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特　征。　３）主电路各接点标记。三相交流电源引入线采用Ｌ１、ＩＪ２、Ｌ３标　记。电源开关之后的三相交流电源主电路分别按ｕ、ｖ、ｗ顺序标记。　分级三相交流电源主电路采用三相文字代号Ｕ、Ｖ、ｗ的前边加上阿　拉伯数字１、２，３等来标记，如ｌｕ、ＩＶ、ＩＷ、２Ｕ、２Ｖ、２Ｗ等。　２．２电气控制系统图的绘制原则。电气控制系统图包括三种：电气原　理图、电气安装接线图和电器布置图。三种图的图纸尺寸一般选用　２９７×２１０、２９７×４２０、２９７　ｘ　６３０、２９７×８４０（ｍｍ　ｘ　ｍｍ）四种幅面，特殊　需要可按ＧＢ１２６—１９７４（（机械制图》国家标准选用其他尺寸。绘制电气　原理图时应遵循以下原则：　１）电气控制线路一般由主电路和控制电路组成。绘制主电路时，　一般用粗线条把它画在原理图的左边。绘制控制电路时，一般用细线　条把它画在原理图的右边；２）电气原理图中，所有电器元件对应的图　形符号、文字符号必须采用国家规定的统一标准；３）绘制电器元件展　开图时，同一电器元件的各部件可以不画在一起，但需用同一文字符　号标出。若有多个同一种类的电器元件，可在文字符号后加上数字序　号，如ＫＭ１、ＫＭ２等；４）所有按钮、触头均按没有外力作用和没有通电　时的原始状态画出；５）控制电路的分支线路，原则上按照动作先后顺　序排列，两线交叉连接时的电气连接点须用黑点标出。　３配电线路路径图的表示方法　架空电力线路工程及路径的表示方法通常有两种。一种是用平、　断面图的形式进行表达；另一种则是用地形平面图的形式进行表达。　在线路平断面图中，平面的表达是以线路中心线为基准，将线路所经　地域线路通道两侧５０ｍ以内的平面地物按一定的方式进行测定绘制　在平面图上；图形对沿线地形的起伏变化的表达，同样是以线路中心　线为基准，将线路所经地段地形的高程变化按一定的方式进行测定绘　制在断面图（图上部图形）上；对线路杆塔位置、规格及线路的挡距、里　程等、除采用规定的图形符号在平、断面图上进行标识外，还在图形的　下部以文字的形式进行了标注，如图的下部栏目。　Ｉ，Ｏ　Ｉ　翘　∞　舶　婚　ｉ　嘲　－　刚　ｍ　∞∞　Ｉ　∞翻　乱　＿　－　一　、　ｆ　。＿～　＿一　囊　量　ｉ　ｌ　＿　未　ｉ豸　毽　盘　Ｉ，　～ｉ　一一　、三　ｌ｜　＿　，　■■　＿　＾　１ｔ０　，／一　濑　＿＿　Ｉ　Ｉ　Ｉ　。　●　静　ｉ　量　：－＝　■　赫　ｉ　ｉ　ｉ　ｉ鼬　ｉ　２　ｉ　－　ｉ　●ｌ●ｌ　０●■　葙葛ｔ　勇☆　葛　＿　Ｉ＿　＿　｜臻　｜ｌ０　｜ｌ　ｌ　｜　，—■　｜（（　｝ｌ蠡　ｆ　＼ｌ警　：ｌｌ　／／・　－　＿　赫Ｉ　ｌｌ锛ｌＩ瓣ｌ恻；ｌ￥群Ｉ≈｝　１ｗＩ羽●　Ｉ■ｌ　ｌ捧Ｉｌ姆ｌＩ蛳Ｉ　１　ｔ　Ｉ　４　，　＇　●　●　博　｜Ｉ　娌　辩　．ｊ　辑盯　ｌ●辑　饕　［Ｉ　ｌ　ｍ　ｉ　‘柚　ｌ　“　ｉ　ｌ　Ｉ　“■　¨ｍ　＊●ｎ　■■■ｔｔ，ｔ●强　ｉ　■　ｌ　架空电力线路路平断面图　由于配电线路特别是农网配电线路电压等级较低，加上供电半　径较小，线路途经的地域范围相对较小，因此，配电线路工程及路径表　达可以直接用地形图的形式进行表示，利用这些符号将线路的走向、　杆位布置、挡距、耐张杆、拉线等情况在地形平面图上表示出来，它是　配电线路工程中的主要的图形技术资料。　参考文献　［１］１王仁详．常用低压电器原理及其控制技术【Ｍ】．北京：机械工业出版　社，２００９．　［２］刘新宇．电气控制技术基础及应用　贵阳：贵州机械工业学校，２００９．
