常用低压控制回路电气原理介绍

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

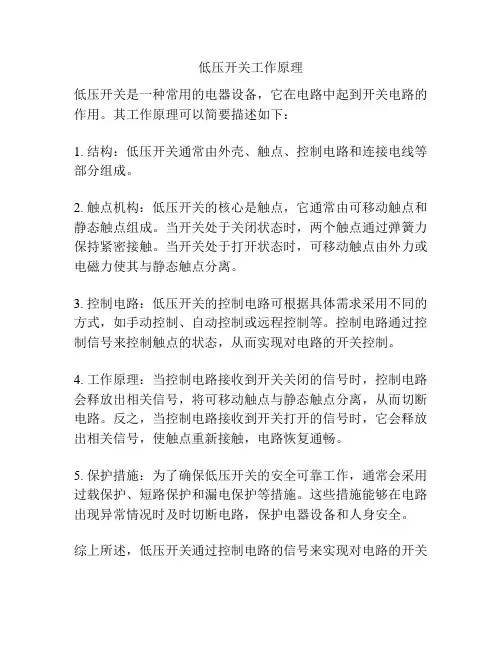

低压开关工作原理
低压开关是一种常用的电器设备，它在电路中起到开关电路的作用。

其工作原理可以简要描述如下：
1. 结构：低压开关通常由外壳、触点、控制电路和连接电线等部分组成。

2. 触点机构：低压开关的核心是触点，它通常由可移动触点和静态触点组成。

当开关处于关闭状态时，两个触点通过弹簧力保持紧密接触。

当开关处于打开状态时，可移动触点由外力或电磁力使其与静态触点分离。

3. 控制电路：低压开关的控制电路可根据具体需求采用不同的方式，如手动控制、自动控制或远程控制等。

控制电路通过控制信号来控制触点的状态，从而实现对电路的开关控制。

4. 工作原理：当控制电路接收到开关关闭的信号时，控制电路会释放出相关信号，将可移动触点与静态触点分离，从而切断电路。

反之，当控制电路接收到开关打开的信号时，它会释放出相关信号，使触点重新接触，电路恢复通畅。

5. 保护措施：为了确保低压开关的安全可靠工作，通常会采用过载保护、短路保护和漏电保护等措施。

这些措施能够在电路出现异常情况时及时切断电路，保护电器设备和人身安全。

综上所述，低压开关通过控制电路的信号来实现对电路的开关
控制，其核心是触点的分合。

并且，为了确保其安全可靠的工作，还需要采取相应的保护措施。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

低压控制回路常用电气元件原理介绍(1)低压控制回路常用电气元件原则介绍低压控制回路通常是用来控制低电压设备的，包括照明系统、电气设备和小型机械线路等。

常用的电气元件包括：接触器、继电器、开关、按钮等。

1. 接触器接触器是控制电机和其他电气设备电路的元件。

它类似于一个开关，但可处理高电压和高电流。

它包括一系列接点、线圈和两个连接器。

在通电的情况下，接触器的线圈产生磁场使得机械触点吸引，接通电路。

断电时，线圈磁场消失，机械触点弹开，断开电路。

2. 继电器继电器是在电路中用来放大和控制电信号的设备。

通过使用一个小电流控制继电器，在其上通干簧管（或开关），输入一个大电流信号。

继电器中的电感效应将使触点产生机械力，使其可以控制大电流。

继电器在控制电流方面比接触器有更大的灵活性、更高的准确度和更长的寿命等优点。

3. 开关开关是控制电气回路的基本元件。

开关通过连接或断开电气回路来控制电路中的电流。

开关有各种形式，包括电磁式、手动式、气动式和UMS等。

在低压控制回路中，手动开关、脚踏开关和自动开关被广泛使用。

4. 按钮按钮是在电路中控制电器和机器的一个设备。

按钮通常用于按下或抬起控制回路。

它们是一种常开或常闭设备。

这意味着当按钮按下时，电气回路关闭，或当按钮松开时，电气回路开启。

5. 电源电源是控制回路中最重要的元件之一。

电源为整个系统提供电力，其功能是根据需要将低压变压器的输出电压转换为需要的电流和电压。

电源的大小和质量对于控制回路的正常运行至关重要。

综上所述，低压控制回路常用的电气元件包括接触器、继电器、开关、按钮和电源等。

它们的功能不同，被广泛应用于低电压设备中。

只有通过适当选择和使用这些设备，才能保证低压控制回路的可靠性和稳定性。

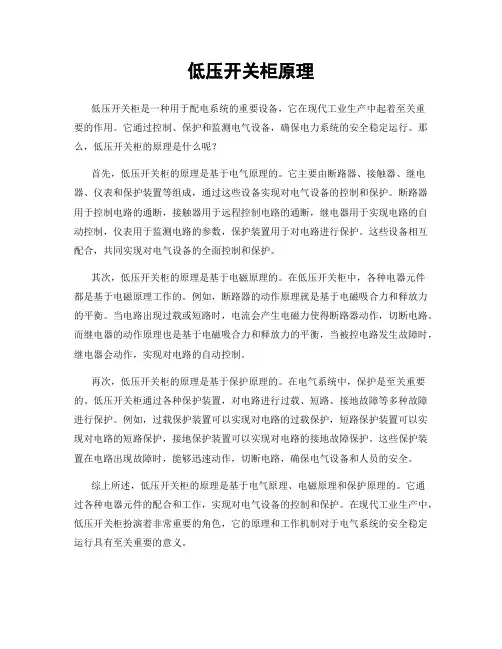

低压开关柜原理低压开关柜是一种用于配电系统的重要设备，它在现代工业生产中起着至关重要的作用。

它通过控制、保护和监测电气设备，确保电力系统的安全稳定运行。

那么，低压开关柜的原理是什么呢？首先，低压开关柜的原理是基于电气原理的。

它主要由断路器、接触器、继电器、仪表和保护装置等组成，通过这些设备实现对电气设备的控制和保护。

断路器用于控制电路的通断，接触器用于远程控制电路的通断，继电器用于实现电路的自动控制，仪表用于监测电路的参数，保护装置用于对电路进行保护。

这些设备相互配合，共同实现对电气设备的全面控制和保护。

其次，低压开关柜的原理是基于电磁原理的。

在低压开关柜中，各种电器元件都是基于电磁原理工作的。

例如，断路器的动作原理就是基于电磁吸合力和释放力的平衡。

当电路出现过载或短路时，电流会产生电磁力使得断路器动作，切断电路。

而继电器的动作原理也是基于电磁吸合力和释放力的平衡，当被控电路发生故障时，继电器会动作，实现对电路的自动控制。

再次，低压开关柜的原理是基于保护原理的。

在电气系统中，保护是至关重要的。

低压开关柜通过各种保护装置，对电路进行过载、短路、接地故障等多种故障进行保护。

例如，过载保护装置可以实现对电路的过载保护，短路保护装置可以实现对电路的短路保护，接地保护装置可以实现对电路的接地故障保护。

这些保护装置在电路出现故障时，能够迅速动作，切断电路，确保电气设备和人员的安全。

综上所述，低压开关柜的原理是基于电气原理、电磁原理和保护原理的。

它通过各种电器元件的配合和工作，实现对电气设备的控制和保护。

在现代工业生产中，低压开关柜扮演着非常重要的角色，它的原理和工作机制对于电气系统的安全稳定运行具有至关重要的意义。

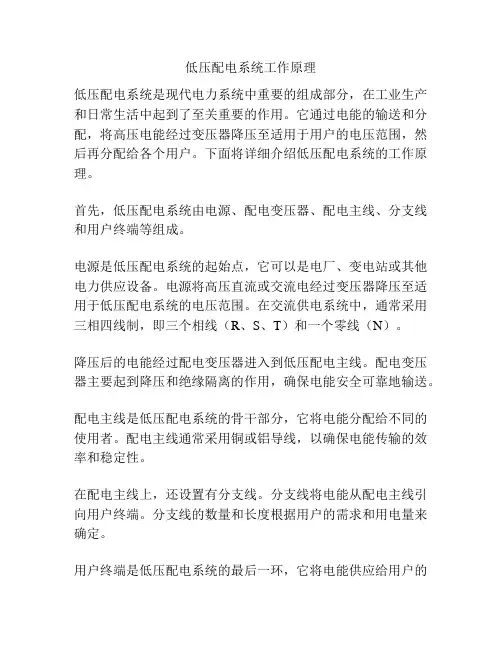

低压配电系统工作原理
低压配电系统是现代电力系统中重要的组成部分，在工业生产和日常生活中起到了至关重要的作用。

它通过电能的输送和分配，将高压电能经过变压器降压至适用于用户的电压范围，然后再分配给各个用户。

下面将详细介绍低压配电系统的工作原理。

首先，低压配电系统由电源、配电变压器、配电主线、分支线和用户终端等组成。

电源是低压配电系统的起始点，它可以是电厂、变电站或其他电力供应设备。

电源将高压直流或交流电经过变压器降压至适用于低压配电系统的电压范围。

在交流供电系统中，通常采用三相四线制，即三个相线（R、S、T）和一个零线（N）。

降压后的电能经过配电变压器进入到低压配电主线。

配电变压器主要起到降压和绝缘隔离的作用，确保电能安全可靠地输送。

配电主线是低压配电系统的骨干部分，它将电能分配给不同的使用者。

配电主线通常采用铜或铝导线，以确保电能传输的效率和稳定性。

在配电主线上，还设置有分支线。

分支线将电能从配电主线引向用户终端。

分支线的数量和长度根据用户的需求和用电量来确定。

用户终端是低压配电系统的最后一环，它将电能供应给用户的
终端设备。

用户终端可以是家庭、商业建筑、工业设施等。

用户终端一般配备相应的保护措施，如短路保护器、过流保护器和漏电保护器等，以确保电能使用的安全性。

总的来说，低压配电系统的工作原理是通过电源、配电变压器、配电主线、分支线和用户终端等组成，将高压电能降压并分配给各个用户。

它是电力系统中不可或缺的一部分，为用户提供了稳定可靠的电能供应。

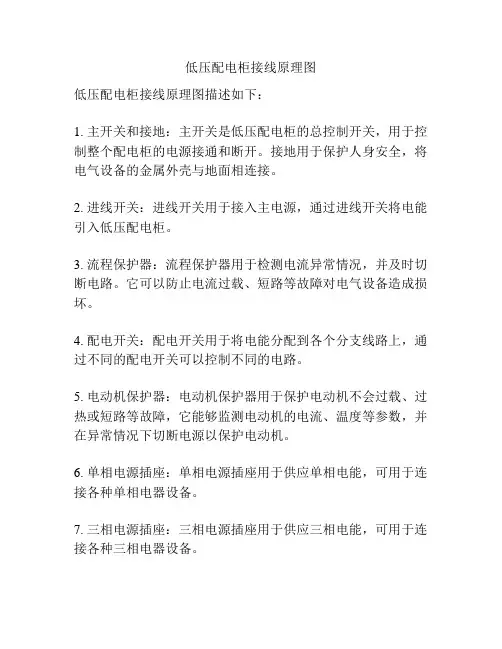

低压配电柜接线原理图
低压配电柜接线原理图描述如下：
1. 主开关和接地：主开关是低压配电柜的总控制开关，用于控制整个配电柜的电源接通和断开。

接地用于保护人身安全，将电气设备的金属外壳与地面相连接。

2. 进线开关：进线开关用于接入主电源，通过进线开关将电能引入低压配电柜。

3. 流程保护器：流程保护器用于检测电流异常情况，并及时切断电路。

它可以防止电流过载、短路等故障对电气设备造成损坏。

4. 配电开关：配电开关用于将电能分配到各个分支线路上，通过不同的配电开关可以控制不同的电路。

5. 电动机保护器：电动机保护器用于保护电动机不会过载、过热或短路等故障，它能够监测电动机的电流、温度等参数，并在异常情况下切断电源以保护电动机。

6. 单相电源插座：单相电源插座用于供应单相电能，可用于连接各种单相电器设备。

7. 三相电源插座：三相电源插座用于供应三相电能，可用于连接各种三相电器设备。

8. 蓄电池和充电器：蓄电池和充电器用于为低压配电柜提供备用电源，在主电源故障或断电时提供继电器和报警装置所需的电能。

9. 灯具和电源指示灯：灯具用于照明，电源指示灯用于显示电源接通状态或故障等信息。

10. 控制线路：控制线路用于控制各种电器设备，例如，通过开关控制电动机的启停或调速。

以上为低压配电柜接线原理图描述，方便了解低压配电柜内部各电器设备之间的连接关系。

低压电气继电器控制引言低压电气继电器是现代电气控制系统中常用的一种设备。

它通过控制继电器的开关动作来实现电气电路的开闭。

在各种工业和民用场合中，低压电气继电器的控制应用十分广泛。

本文将介绍低压电气继电器的基本原理、结构及其常见的应用场景。

一、低压电气继电器的基本原理低压电气继电器由继电器本体和控制电路组成。

继电器本体包括电磁线圈、动作系统和触点系统。

控制电路通过施加控制信号，使电磁线圈产生磁场，从而引动动作系统，使触点闭合或断开。

低压电气继电器可根据控制电压的特性进一步分为交流继电器和直流继电器。

低压电气继电器的原理是基于电磁感应定律，即当电磁线圈通电时，会产生磁场，使得继电器的动作部分发生运动。

当控制信号中断，电磁线圈的电流消失，动作部分回到初始位置。

二、低压电气继电器的结构低压电气继电器通常由外壳、电磁线圈、动作系统和触点系统组成。

1.外壳：用于固定电磁线圈、动作系统和触点系统，保护继电器内部结构，防止电路短路和触摸触点。

2.电磁线圈：由绕组和铁芯组成，是继电器的核心部件。

通电时产生磁场，控制继电器的动作。

3.动作系统：由铁芯、机械弹簧和杆件等组成。

当电磁线圈通电时，动作系统受到磁力作用，触点闭合或断开。

4.触点系统：由常开触点和常闭触点组成。

触点闭合时，电路通断运行。

三、低压电气继电器的应用场景由于低压电气继电器具有结构简单、使用方便、稳定可靠等优点，广泛应用于各个领域。

1.家用电器：低压电气继电器被广泛用于家用电器的控制电路中，如空调、电冰箱等。

它能够实现各种电器设备的开关控制，提高设备的使用方便性。

2.工业自动化：工业生产过程中，低压电气继电器常用于监控、报警、保护和控制系统。

通过组合不同类型的继电器，可以实现复杂的控制逻辑，提高生产效率和安全性。

3.照明系统：低压电气继电器可以用于照明系统中，通过连接到开关电源和灯具，实现灯的开关控制。

它能够根据光照强度和时间自动开关灯光，实现节能的目的。

低压电器工作原理
低压电器工作原理是指在电压较低的情况下，电器设备能够正常运转的原理。

具体来说，低压电器工作原理涉及到以下几个方面：
1. 电源供电：低压电器通常使用交流电源，通过电源线将电能传输到电器设备中。

电源线一般由铜质导线构成，可以有效传输电能。

2. 电源适配器：低压电器通常需要适配器将高压电源转换为低压电源供给设备使用。

适配器内部包含变压器、整流器等元件，可以将高压电源转换为设备需要的稳定低压电源。

3. 控制电路：低压电器通常具备控制功能，需要通过控制电路来实现。

控制电路常使用电路板将各种元件连接起来，通过开关、电阻、电容、电感等元件的组合，实现对电器设备的控制。

4. 传感器：低压电器中常使用传感器来感应外界环境变化，并将该变化转化为电信号输入到控制电路中。

传感器的种类包括温度传感器、湿度传感器、光照传感器等，不同的传感器可以感应不同的物理量。

5. 执行元件：低压电器的执行元件负责将控制电路中的信号转化为相应的动作或输出。

常见的执行元件包括继电器、开关、电动机等，它们能够根据控制信号进行相应的操作。

以上是低压电器工作的基本原理，通过电源供电、适配器供电、
控制电路控制、传感器感应、执行元件执行等步骤，低压电器能够正常运行。

不同的低压电器设备可能具有不同的工作原理，但总体来说，这些原理是适用于绝大多数低压电器的。

学自动化必备的电气控制回路八种常用元件原理哎呀，说起自动化，咱们得先说说电气控制回路这个东西。

这可是个高科技的东西，不过别怕，我今天就给你讲讲这八种常用元件的原理，保证让你听懂了！咱们来说说按钮。

按钮可是电气控制回路里最基础的元件了。

它就像是我们日常生活中的开关，一按下去，电就通了，再按一下，电就断了。

当然啦，这个“按”可不是真的按，而是触动了一个电子开关。

所以，按钮就是用来控制电流通断的。

紧接着，咱们来聊聊继电器。

继电器跟按钮有点像，也是为了控制电流通断。

不过，继电器可比按钮厉害多了。

它可以接受一个低电压信号，然后变成高电压信号去控制另一个高电压电路。

这么说吧，继电器就像是一个小小的“电源”，可以把低电压信号放大成高电压信号，从而实现对高电压电路的控制。

接下来，咱们说说接触器。

接触器跟继电器差不多，也是用来控制电流通断的。

不过，接触器可比继电器大得多，而且它的结构也更复杂一些。

接触器里面有一个电磁铁，当线圈通电时，电磁铁就会吸住一个触点。

这样一来，就可以实现对高电压电路的控制了。

第五个元件叫做时间继电器。

时间继电器可不像前面几个元件那么简单，它是用来控制电路在一个特定的时间内通断的。

比如说，你可以让一个电机在一定时间内不停地工作，然后在过了这个时间之后自动停止工作。

这就是时间继电器的功能。

第六个元件叫做温度继电器。

温度继电器是用来测量环境温度的。

当环境温度超过了设定值时，温度继电器就会触发，从而实现对高电压电路的控制。

比如说，你可以让一个加热器在达到一定温度之后自动关闭，这就是利用了温度继电器的功能。

第七个元件叫做速度继电器。

速度继电器是用来测量物体运动速度的。

当物体的速度超过了设定值时，速度继电器就会触发，从而实现对高电压电路的控制。

比如说，你可以让一个风扇在达到一定速度之后自动关闭，这就是利用了速度继电器的功能。

最后一个元件叫做位置继电器。

位置继电器是用来测量物体位置的。

当物体的位置超过了设定值时，位置继电器就会触发，从而实现对高电压电路的控制。
