物理九年级画电路图的方法
画电路图是九年级物理常考的题型之一。下面是由我分享的物理九年级画电路图的方法，希望对你有用。
物理九年级画电路图的方法：审题
弄清习题中所描述的物理现象，它们的物理本质是什么，这些现象之间有什么内在联系。为了帮助我们更形象地掌握判断各物理现象及其之间的内在联系，更好地了解和分析题意，可画出符合题意的草图或示意图，特别是在力学和电学中，画出力的图示(或力的示意图)和电路图，对分析问题判断物理现象很有帮助。
物理九年级画电路图的方法：分析
根据判断的物理现象，找出说明这些现象所对应的概念或定律或公式是什么，题中给了哪些已知量，要求哪些未知量，以及已知量与未知量之间的联系是什么。同时，在分析已知量、未知量及其内在联系的过程中，不要忽视了隐含的已知量，即善于找出题内暗示的已知条件。例如，若题中提到“有一并联电路…”，这就表示电路两端的电压相等，各支路上的电流强度与支路的电阻成反比，各支路上电流强度之和等于干路上的电流强度等等。在解题时，这些暗示的已知条件对解题极为重要。
物理九年级画电路图的方法：列式
根据现象及对应的规律，找出已知量与求知量之间的数量关系，即列出两者的数量的关系式(在初中等量关系为最普遍的)。关系式可以是物理概念的定义式，或物理定律的数学表达式，或物理法则的数学表达式，或相应的数学方程式。
物理九年级电学试题的解题思路
1)识别电路图和改画等效电路图
正确识别电路图，是解决各类电路问题的基础，特别是一些较复杂的电路，往往是在识别电路的基础上，通过分析、改画出等效的简化电路，然后选用有关物理公式或都列方程去求解。
如何识别电路呢?
①看清电路中各电学元件的连接关系。若在电路中各元件是逐个顺次连接的是串联，而在电路中各元件并列接在电路两点的是并联。若在电路中各元件连接方法有串联又有并联的是混联。
初中物理电学知识点与电路图解题步骤
1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。电路图：用统一规定的符号表示电路连接情况的图
2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)
4、电流的方向:从电源正极流向负极 .
5、电源:能提供持续电流(或电压)的装置.
6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.
7、在电源外部，电流的方向是从电源的正极流向负极 。电路的几种状态：
①、串联电路：
把元件逐个顺次连接起来组成的电路叫串联电路。
特点：
电流只有一条通道，通过第一个元件的电流一定大小不变地通过第二个元件，只要电路中有一处断开，整个电路都断开。
②、并联电路：
把元件并列地连接在电路两点间组成的电路叫并联电路。特点： 电流有两条或多条通道，各元件可独立工作。干路开关控制整个电路；支路开关只控制本支路上用电器。
8、有持续电流的条件:必须有电源和电路闭合.
9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；
10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等.原因：缺少自由移动的电荷
11、电流表的使用规则:
①电流表要串联在电路中;
②电流要从"+"接线柱流入,从"-"接线柱流出;
③被测电流不要超过电流表的量程;
④绝对不允许不经过用电器而把电流表连到电源的两极上. 实验室中常用的电流表有两个量程:
①0～0.6安,每小格表示的电流值是0.02安;
②0～3安,每小格表示的电流值是0.1安.
12、电压(U)是使电路中形成电流的原因,国际单位:伏特(V);
常用:千伏(KV),毫伏(mV).1千伏=1000伏=1000000毫伏.
专题强化一：电路图与实物图的强化训练
【技巧梳理】
电路图要求：
(1)电路元件符号用统一规定的符号；
(2)连线时应横平竖直，呈方形；
(3)各元件符号不要画在拐角处，且导线尽量避免交叉；
(4)线路要连接到位，中间不能有断点；
(5)电路图中各元件符号的位置必须和实物电路的位置一致;
(6)元件做好标注，如L、S等;
(7)同一电路中涉及多个相同元件，加下标进行区别，如S
1、S
2等;
(8)画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。
(9)导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。
【专题强化】
1．在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导
线连错了，请在连错的导线上画“”，并画出正确的连线。
2．（1）根据实物图的连结情况画出对应的电路图。
（2）按照要求补充完实物图。（要求滑动变阻器的滑片向左滑动时，电流表示数增大）
。
3．根据下面的实物图画出与之对应的电路图．
4．请根据图所示的实物图，画出对应的电路图．
5．根据所示的电路图，用笔画线代替导线，连接实物电路，两个小灯泡中电流均不超过0.3A．（要求：导线不能交
叉）．
( )
6．在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
7
．根据如图的实物图，在虚线框内画出对应的电路图。
8．根据实物图的连接方式，在右侧画出相应的电路图。
9．请根据图所示的实物电路，在虚线框中画出对应的电路图。（注：不能把虚线框当作导线）
10．按以下设计要求，用笔画线代替导线在图中完成相应的实物连接图(导线不能交叉)．
要求：
①开关S控制两灯；②开关S
1只控制灯L
1；③电流表只测通过灯L
2的电流．
( )
11．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。
当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计

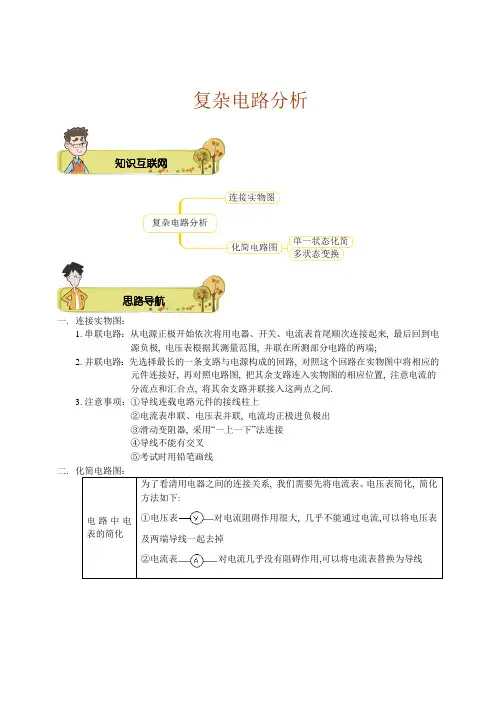

一. 连接实物图：
1. 串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电
源负极, 电压表根据其测量范围, 并联在所测部分电路的两端;
2. 并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的
元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的
分流点和汇合点, 将其余支路并联接入这两点之间.
3. 注意事项：①导线连载电路元件的接线柱上
②电流表串联、电压表并联, 电流均正极进负极出
③滑动变阻器, 采用“一上一下”法连接
④导线不能有交叉
⑤考试时用铅笔画线
二. 化简电路图：
电路中电表的简化 为了看清用电器之间的连接关系, 我们需要先将电流表、电压表简化, 简化方法如下:
①电压表对电流阻碍作用很大, 几乎不能通过电流,可以将电压表及两端导线一起去掉
②电流表对电流几乎没有阻碍作用,可以将电流表替换为导线 知识互联网
思路导航
复杂电路分析
【例1】
【答案】
【例2】 对照电路图连接实物图.
S4S3S2S1L3L2L1 例题精讲 模块一 补充导线, 连接实物图
【答案】
【例3】 (2013朝阳一模实验题用图)请你只添加两根导线．．．．．．．完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的电压.
【答案】 如右图
【例4】 请你只添加两根导线．．．．．．．完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图.
①只闭合开关S1, 电路中R0与RX串联, 电流表示数为I1;
②开关S1、S2都闭合时, 电路中只有R0工作, 电流表的示数为I2
