(完整word版)初中物理电学图像问题(绝对精品)

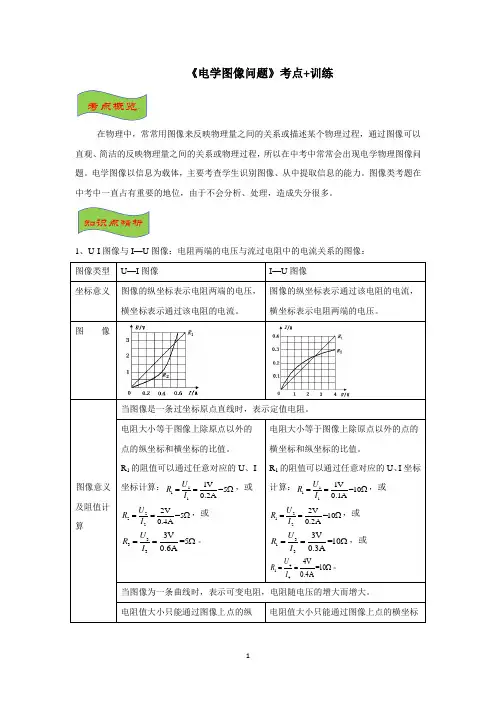

《电学图像问题》考点+训练在物理中，常常用图像来反映物理量之间的关系或描述某个物理过程，通过图像可以直观、简洁的反映物理量之间的关系或物理过程，所以在中考中常常会出现电学物理图像问题。

电学图像以信息为载体，主要考查学生识别图像、从中提取信息的能力。

图像类考题在中考中一直占有重要的地位，由于不会分析、处理，造成失分很多。

1、U-I图像与I—U图像：电阻两端的电压与流过电阻中的电流关系的图像：图像类型U—I图像I—U图像坐标意义图像的纵坐标表示电阻两端的电压，横坐标表示通过该电阻的电流。

图像的纵坐标表示通过该电阻的电流，横坐标表示电阻两端的电压。

图像图像意义及阻值计算当图像是一条过坐标原点直线时，表示定值电阻。

电阻大小等于图像上除原点以外的点的纵坐标和横坐标的比值。

R1的阻值可以通过任意对应的U、I坐标计算：1111V=50.2AURI==Ω，或2222V=50.4AURI==Ω，或3333V=50.6AURI==Ω。

电阻大小等于图像上除原点以外的点的横坐标和纵坐标的比值。

R1的阻值可以通过任意对应的U、I坐标计算：1111V=100.1AURI==Ω，或2122V=100.2AURI==Ω，或3133V=100.3AURI==Ω，或4144V=100.4AURI==Ω。

当图像为一条曲线时，表示可变电阻，电阻随电压的增大而增大。

电阻值大小只能通过图像上点的纵电阻值大小只能通过图像上点的横坐标坐标与横坐标的比值求得，不同的点，这个比值是不同的，即电阻不同。

当R 2两端的电压U 1=1V ，通过R 2的电流I 2=0.4A ，此时R 2的阻值1211V =2.50.4A U R I ==Ω； 当R 2两端的电压U 1=2V ，通过R 2的电流I 2=0.5A ，此时R 2的阻值2222V '=40.5AU R I ==Ω。

与纵坐标的比值求得，不同的点，这个比值是不同的，即电阻不同。

当R 2两端的电压U 1=1V ，通过R 2的电流I 2=0.15A ，此时R 2的阻值1211V 6.70.15AU R I ==≈Ω； 当R 2两端的电压U 1=2.5V ，通过R 2的电流I 2=0.25A ，此时R 2的阻值222 2.5V '=100.25A U R I ==Ω。

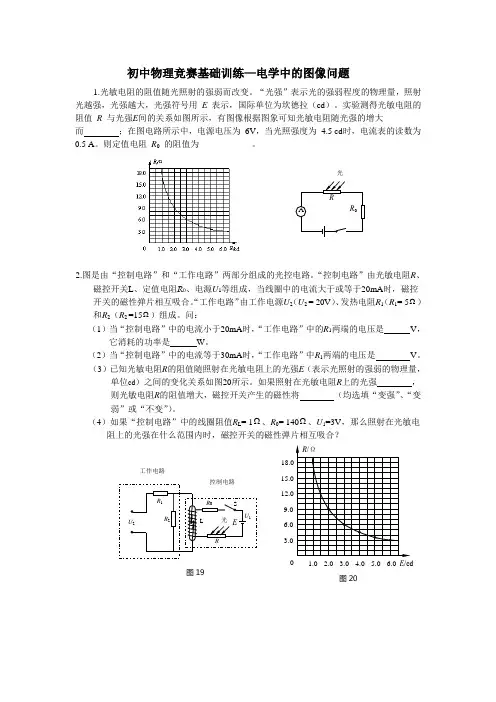

初中物理竞赛基础训练—电学中的图像问题1.光敏电阻的阻值随光照射的强弱而改变。

“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用 E 表示，国际单位为坎德拉（cd ）。

实验测得光敏电阻的阻值 R 与光强E 间的关系如图所示，有图像根据图象可知光敏电阻随光强的增大而 ；在图电路所示中，电源电压为 6V ，当光照强度为 4.5 cd 时，电流表的读数为 0.5 A 。

则定值电阻 R 0 的阻值为____________。

2.图是由“控制电路”和“工作电路”两部分组成的光控电路。

“控制电路”由光敏电阻R 、磁控开关L 、定值电阻R 0、电源U 1等组成，当线圈中的电流大于或等于20mA 时，磁控开关的磁性弹片相互吸合。

“工作电路”由工作电源U 2（U 2 = 20V ）、发热电阻R 1（R 1= 5Ω）和R 2（R 2 =15Ω）组成。

问：（1）当“控制电路”中的电流小于20mA 时，“工作电路”中的R 1两端的电压是 V ，它消耗的功率是 W 。

（2）当“控制电路”中的电流等于30mA 时，“工作电路”中R 1两端的电压是 V 。

（3）已知光敏电阻R 的阻值随照射在光敏电阻上的光强E （表示光照射的强弱的物理量，单位cd ）之间的变化关系如图20所示。

如果照射在光敏电阻R 上的光强 ，则光敏电阻R 的阻值增大，磁控开关产生的磁性将 （均选填“变强”、“变弱”或“不变”）。

（4）如果“控制电路”中的线圈阻值R L = 1Ω、R 0= 140Ω、U 1=3V ，那么照射在光敏电阻上的光强在什么范围内时，磁控开关的磁性弹片相互吸合？A RR 0 光 1.0 2.0 3.0 4.0 5.0 6.0 0E /cdR /Ω 图20S E图19LR U 1控制电路工作电路光 R 1R 2U 2R 03.一个标有"12V"字样额定功率未知的灯泡，在室内测得 其灯丝电阻R 随灯泡两端电压U 变化的关系图线如图所 示。

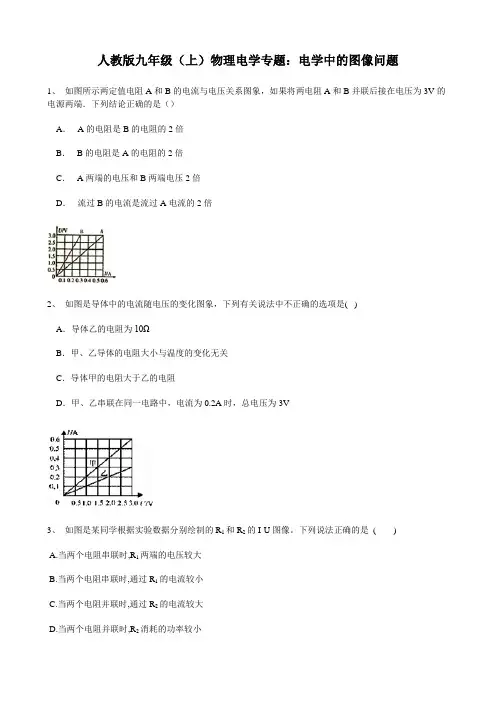

人教版九年级（上）物理电学专题：电学中的图像问题1、如图所示两定值电阻A和B的电流与电压关系图象，如果将两电阻A和B并联后接在电压为3V的电源两端．下列结论正确的是（）A．A的电阻是B的电阻的2倍B．B的电阻是A的电阻的2倍C．A两端的电压和B两端电压2倍D．流过B的电流是流过A电流的2倍2、如图是导体中的电流随电压的变化图象，下列有关说法中不正确的选项是( )A．导体乙的电阻为10ΩB．甲、乙导体的电阻大小与温度的变化无关C．导体甲的电阻大于乙的电阻D．甲、乙串联在同一电路中，电流为0.2A时，总电压为3V3、如图是某同学根据实验数据分别绘制的R1和R2的I-U图像。

下列说法正确的是( )A.当两个电阻串联时,R1两端的电压较大B.当两个电阻串联时,通过R1的电流较小C.当两个电阻并联时,通过R2的电流较大D.当两个电阻并联时,R2消耗的功率较小4、(2019·呼和浩特)用电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系。

下列说法正确的是()A.用电器甲的电阻不变,大小为0.1 ΩB.用电器乙的电阻随着电流增大而变大,最大值为10 ΩC.如果把这两个用电器串联接在6 V的电源上,电路中的电流是0.43 AD.如果把这两个用电器并联接在4 V的电源上,干路中的电流是0.65 A5、如图甲，R1为定值电阻，R P为滑动变阻器，闭合开关，R P的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A．电源电压为3V，R1阻值为18ΩB．电路消耗的最小功率为0.2WC．当R P总阻值的接入电路时，它与定值电阻消耗的功率之比为6∶5D．当电流为0.4A时，R1与R P连入电路的阻值之比为1∶26、甲图是小灯泡L和电阻R的I−U图象．将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误的是（）A．只闭合开关S1时，小灯泡L的电阻为4ΩB．再闭合开关S2时，电流表示数增加0.2AC．再闭合开关S2时，电路总功率为1.4WD．再闭合开关S2后，在1min内电阻R产生的热量为240J7、如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示．则下列结果正确的是A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W8、如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。

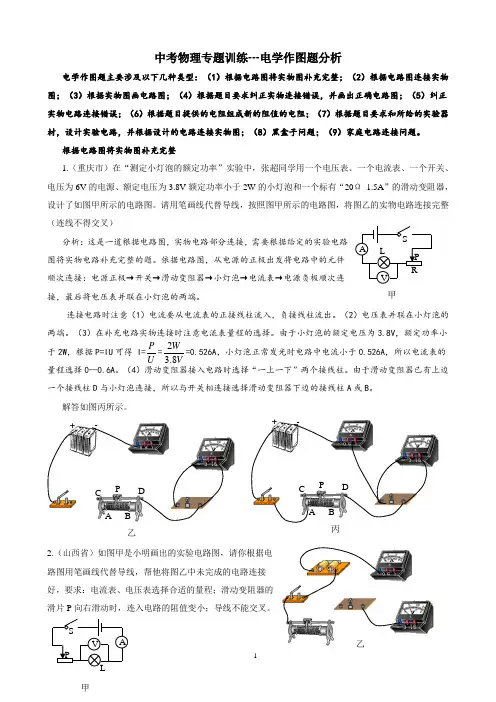

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

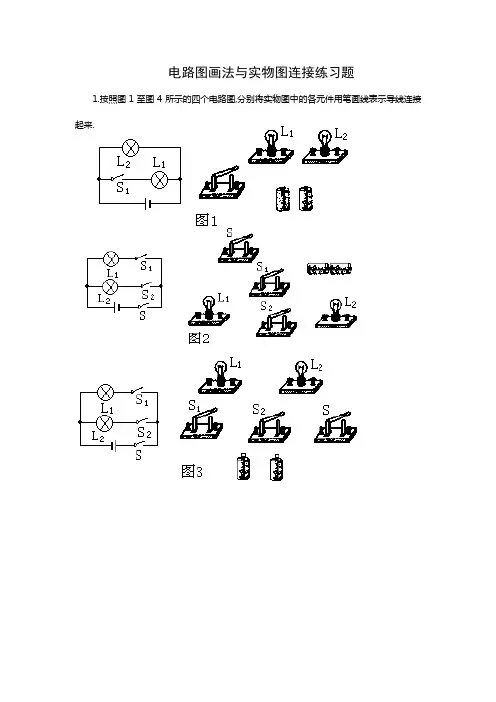

电路图画法与实物图连接练习题
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

5．根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

6．图所示为一实物电路，请在虚线框中画出所对应的电路图。

7、将图13—3—7中的实物按要求连成电路．
图13—3—
7
(1)L1、L2二盏灯并联；
(2)S1控制L1；
(3)S2控制整个电路
4．在虚框内画出图13所示实物电路的电路图
5、按照电路图连接实物图。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

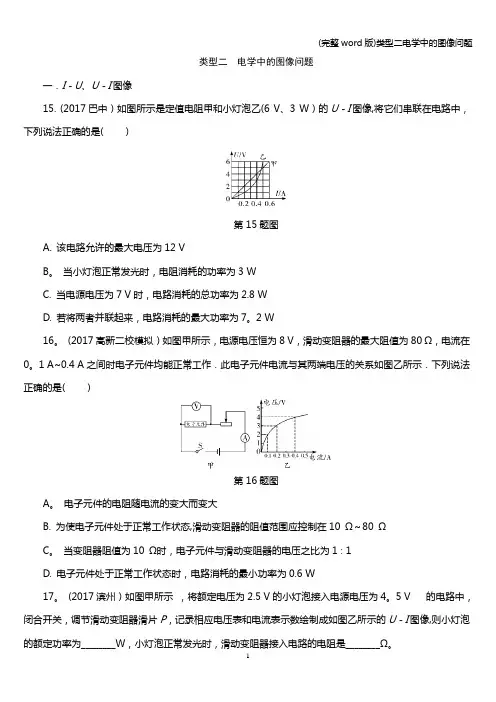

类型二电学中的图像问题一．I－U、U－I图像15. (2017巴中）如图所示是定值电阻甲和小灯泡乙(6 V、3 W）的U－I图像,将它们串联在电路中，下列说法正确的是( ）第15题图A. 该电路允许的最大电压为12 VB。

当小灯泡正常发光时，电阻消耗的功率为3 WC. 当电源电压为7 V时，电路消耗的总功率为2.8 WD. 若将两者并联起来，电路消耗的最大功率为7。

2 W16。

(2017高新二校模拟）如图甲所示，电源电压恒为8 V，滑动变阻器的最大阻值为80 Ω，电流在0。

1 A~0.4 A之间时电子元件均能正常工作．此电子元件电流与其两端电压的关系如图乙所示．下列说法正确的是( ）第16题图A。

电子元件的电阻随电流的变大而变大B. 为使电子元件处于正常工作状态,滑动变阻器的阻值范围应控制在10 Ω～80 ΩC。

当变阻器阻值为10 Ω时，电子元件与滑动变阻器的电压之比为1∶1D. 电子元件处于正常工作状态时，电路消耗的最小功率为0.6 W17。

(2017滨州）如图甲所示，将额定电压为2.5 V的小灯泡接入电源电压为4。

5 V 的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的U－I图像,则小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻是________Ω。

第17题图18. （2017莲湖区模拟)如图甲所示，电源电压保持不变，小灯泡的额定电压为6 V,闭合开关S后，当滑片P从R的一端滑到另一端的过程中,小灯泡的I－U关系图像如图乙所示．则小灯泡的额定功率为______W，电源电压为______V,滑动变阻器的最大阻值为________Ω。

第18题图19. (2017兰州)如图甲所示的电路中,电源电压保持不变，闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示,则电源电压为________V,滑片移至最左端时10 s内电流通过R1产生的热量为________J.第19题图二．I－R、U－R图像20。

九年级物理电学作图专题练习（含答案解析）1.如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请画出小球A所受到的力的示意图。

2.画出图中带电球B受到带电球A的作用力的示意图F．3.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．4.如图是一种温度自动报警器的原理图，制作______ (填“酒精”、“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有______ ，将衔铁吸引过来，使电铃发出报警信号.请你根据图中电磁铁的极性，标出控制电路中电源的“+、−”极．5.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．6.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2．7.请在虚线框中画出图所示电路的电路图．8.根据电路图画出实物图，注意连线不要交叉．9.请在方框内画出如图所示的实物电路的电路图．10.按照图1所示的电路图，将图2中各元件连接起来.【用笔画线表示导线，导线不许交叉】11.根据图甲所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上.补上后要求：闭合电键S后，灯L1、L2均能发光．13.根据电路实物图画出电路图．14.用笔画代替导线完成图中电路的实物连接.要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．15.将图中的实物连成实物图.要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮．16.根据实物图画出电路图．17.如图所示，根据电路图完成实物图．18.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．19.按要求完成如图的实物图连接.要求：两灯串联，电压表测量L1两端的电压．20.根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．21.在图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．22.如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．23.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流．24.根据图1所示的电路图，连接图2的实物图.(要求连线不得交叉)25.按照如图所示的电路图，把图中的电路元器件连接起来．26.根据实物图，在右侧空白处画出电路图．27.如图所示，灯L1与L2并联，电路中电流方向如箭头所示.试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．28.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．29.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

物理解题方法：图像法word一、题方法：图像法1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：0.1250.28W0.035W==⨯≈P UIC错误；D．回路中的总功率为：P EI==⨯≈1.50.28W0.42W总D正确。

故选D。

2．甲、乙两物体一开始沿同一条直线相向运动，在t=0时刻甲、乙相距x0=3m，它们的速度图象如图所示。

下列说法正确的是A．t=2s时刻甲、乙速度相等，且恰好相遇B．t=1s时刻甲、乙速度不等，但恰好相遇C．t=1s时刻，乙的速度方向发生改变，t=2s时刻追上甲D．在t=0到t=4s时间内，甲乙仅相遇过一次【答案】B【解析】【详解】AC. 由图可知t=1s时刻，乙的速度方向发生改变，t=2s时刻甲、乙速度相等，但由图像与坐标轴围成的面积表示位移可知，乙围成的面积是0，说明乙回到出发点，甲的位移4m，所以两者此时没有相遇，故AC错误；B. t =1s 时刻甲、乙速度不等，由图像与坐标轴围成的面积表示位移可知，乙位移是1m ，甲的位移2m ，两都位移之和刚好是3m ，所以恰好相遇，故B 正确D. t =1s 时到t =3s 时，甲乙两图像与坐标轴围成的面积相等，说明这段时间内两者的位移相等，由B 项分析可知，t =1s 时恰好相遇，所以t =3s 时也恰好相遇，说明在t =0到t =4s 时间内，甲乙仅相遇过二次，故D 错误。
