●空压机余热回收系统节能原理:螺杆空压机的工作原理是由一对相互平行啮合的阴阳转子(或称螺杆)在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，从而实现空压机的吸气、压缩和排气的全过程。

螺杆空气压缩机在长期连续的运行过程中，把电能转换为机械能，机械能转换为风能，在机械能转换为风能过程中，空气得到强烈的高压压缩，使之温度骤升，这是普通物理学机械能量转换现象，机械螺杆的高速旋转，同时也摩擦发热，这些产生的高热由空压机润滑油的加入混合成油、气蒸汽排出机体，这部分高温油、气的热量相当于空压机输入功率的25-30%，它的温度通常在80℃（冬季）—100℃（夏秋季）。

由于机器运行温度的要求，这些热能通过空压机的散热系统做为废热排往大气中。

螺杆空压机节能系统就是利用热能转换原理，把空压机散发的热量回收转换到水里，水吸收了热量后，水温就会升高。

使空压机组的运行温度降低，不仅提高了空压机运行效率，延长空压机润滑油使用寿命，回收的热水还可用于员工热水洗澡、办公室及生产车间采暖、锅炉补充水、金属涂装清洁处理、无尘室恒温恒湿车间及其他需要使用热水的地方，从而降低了企业为福利生活用热水、工业用热水而长期支付的经营成本。

●安装空压机余热回收系统的好处：1、安全、卫生、方便螺杆空压机余热回收系统与燃油锅炉比较，无一氧化碳、二氧化硫、黑烟和噪音、油污等对大气环境的污染。

一旦安装投入使用，只要空压机在运行，企业就随时可以提取到热水使用。

2、提高空压机的运行效率，实现空压机的经济运转螺杆空压机的产气量会随着机组运行温度的升高而降低。

在实际使用中，空压机的机械效率不会稳定在80℃标定的产气量上工作。

温度每上升1℃，产气量就下降0.5%，温度升高10℃，产气量就下降5%。

一般风冷散热的空压机都在88—96℃间运行，其降幅都在4—8%，夏天更甚。

安装螺杆空压机余热回收系统的空压机组，可以使空压机油温控制在80—86℃之间，可提高产气量8%~10%，大大提高了空压机的运行效率。

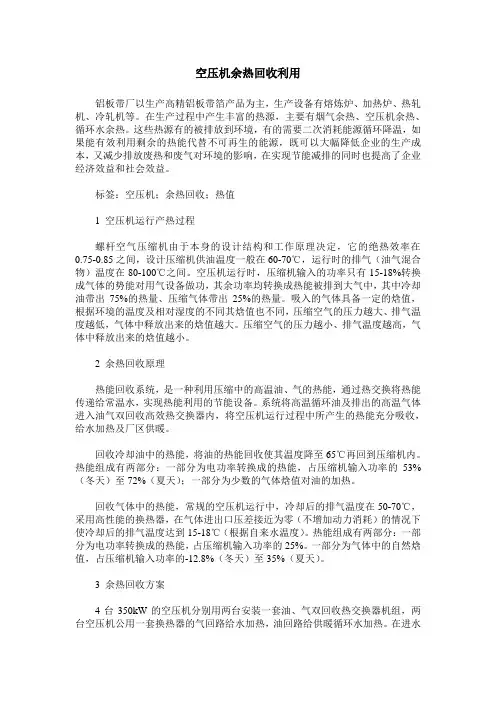

空压机余热回收利用铝板带厂以生产高精铝板带箔产品为主，生产设备有熔炼炉、加热炉、热轧机、冷轧机等。

在生产过程中产生丰富的热源，主要有烟气余热、空压机余热、循环水余热。

这些热源有的被排放到环境，有的需要二次消耗能源循环降温，如果能有效利用剩余的热能代替不可再生的能源，既可以大幅降低企业的生产成本，又减少排放废热和废气对环境的影响，在实现节能减排的同时也提高了企业经济效益和社会效益。

标签：空压机；余热回收；热值1 空压机运行产热过程螺杆空气压缩机由于本身的设计结构和工作原理决定，它的绝热效率在0.75-0.85之间，设计压缩机供油温度一般在60-70℃，运行时的排气（油气混合物）温度在80-100℃之间。

空压机运行时，压缩机输入的功率只有15-18%转换成气体的势能对用气设备做功，其余功率均转换成热能被排到大气中，其中冷却油带出75%的热量、压缩气体带出25%的热量。

吸入的气体具备一定的焓值，根据环境的温度及相对湿度的不同其焓值也不同，压缩空气的压力越大、排气温度越低，气体中释放出来的焓值越大。

压缩空气的压力越小、排气温度越高，气体中释放出来的焓值越小。

2 余热回收原理热能回收系统，是一种利用压缩中的高温油、气的热能，通过热交换将热能传递给常温水，实现热能利用的节能设备。

系统将高温循环油及排出的高温气体进入油气双回收高效热交换器内，将空压机运行过程中所产生的热能充分吸收，给水加热及厂区供暖。

回收冷却油中的热能，将油的热能回收使其温度降至65℃再回到压缩机内。

热能组成有两部分：一部分为电功率转换成的热能，占压缩机输入功率的53%（冬天）至72%（夏天）；一部分为少数的气体焓值对油的加热。

回收气体中的热能，常规的空压机运行中，冷却后的排气温度在50-70℃，采用高性能的换热器，在气体进出口压差接近为零（不增加动力消耗）的情况下使冷却后的排气温度达到15-18℃（根据自来水温度）。

热能组成有两部分：一部分为电功率转换成的热能，占压缩机输入功率的25%。

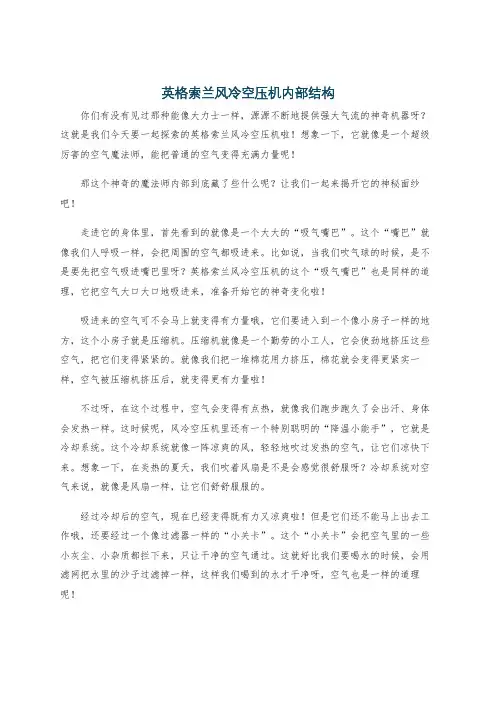

英格索兰风冷空压机内部结构你们有没有见过那种能像大力士一样，源源不断地提供强大气流的神奇机器呀？这就是我们今天要一起探索的英格索兰风冷空压机啦！想象一下，它就像是一个超级厉害的空气魔法师，能把普通的空气变得充满力量呢！那这个神奇的魔法师内部到底藏了些什么呢？让我们一起来揭开它的神秘面纱吧！走进它的身体里，首先看到的就像是一个大大的“吸气嘴巴”。

这个“嘴巴”就像我们人呼吸一样，会把周围的空气都吸进来。

比如说，当我们吹气球的时候，是不是要先把空气吸进嘴巴里呀？英格索兰风冷空压机的这个“吸气嘴巴”也是同样的道理，它把空气大口大口地吸进来，准备开始它的神奇变化啦！吸进来的空气可不会马上就变得有力量哦，它们要进入到一个像小房子一样的地方，这个小房子就是压缩机。

压缩机就像是一个勤劳的小工人，它会使劲地挤压这些空气，把它们变得紧紧的。

就像我们把一堆棉花用力挤压，棉花就会变得更紧实一样，空气被压缩机挤压后，就变得更有力量啦！不过呀，在这个过程中，空气会变得有点热，就像我们跑步跑久了会出汗、身体会发热一样。

这时候呢，风冷空压机里还有一个特别聪明的“降温小能手”，它就是冷却系统。

这个冷却系统就像一阵凉爽的风，轻轻地吹过发热的空气，让它们凉快下来。

想象一下，在炎热的夏天，我们吹着风扇是不是会感觉很舒服呀？冷却系统对空气来说，就像是风扇一样，让它们舒舒服服的。

经过冷却后的空气，现在已经变得既有力又凉爽啦！但是它们还不能马上出去工作哦，还要经过一个像过滤器一样的“小关卡”。

这个“小关卡”会把空气里的一些小灰尘、小杂质都拦下来，只让干净的空气通过。

这就好比我们要喝水的时候，会用滤网把水里的沙子过滤掉一样，这样我们喝到的水才干净呀，空气也是一样的道理呢！这些干净、有力又凉爽的空气就会通过一个像小管道一样的“通道”，被送到需要它们的地方去工作啦！比如说，在一些工厂里，这些有力量的空气可以用来吹动机器的零件，让机器更好地运转；在建筑工地上，它们还可以用来给工具提供动力，帮助工人叔叔们更快地完成工作呢！怎么样，现在你们是不是对英格索兰风冷空压机的内部结构有了一些了解啦？它就像一个神奇的小世界，里面的每个部分都有着自己独特的作用，共同完成着这个神奇的空气魔法！。

空压机余热回收方案空压机的余热回收是指将空压机产生的废热通过适当的技术手段进行回收利用，以提高能源利用效率和降低能源消耗。

空压机余热回收方案可以采用以下几种方式：1.空压机余热回收系统空压机在工作过程中，会产生大量的热能，可以通过安装余热回收系统来回收这些热能，减少能源的浪费。

这种系统一般包括余热回收装置、余热回收管道、余热回收器等，通过将余热传递给需要加热的介质，来实现能量的回收利用。

2.空压机余热供暖系统空压机的余热可以用于供暖系统，减少使用传统的燃气锅炉或电锅炉的能源消耗。

可以通过余热回收装置将空压机产生的余热传递给供暖系统的水或空气，提高供暖效果，减少供暖能源的消耗。

3.空压机余热再发电系统空压机的余热也可以用于热电联供系统，通过余热再发电装置将余热转化为电能，提高能源利用效率。

余热再发电系统一般包括余热回收装置、蒸汽发电机等设备，通过高温高压的蒸汽驱动发电机发电，将余热转化为电能。

4.空压机余热空调系统空压机的余热还可以用于空调系统，提高空调效果，减少能源消耗。

可以通过余热回收装置将空压机产生的余热传递给制冷系统的冷却介质，实现冷热能量的转化，提高空调的制冷效果。

5.空压机余热利用于工艺过程空压机的余热还可以利用于一些工艺过程中，提高工艺效率，减少能源消耗。

比如在一些生产过程中需要加热的物体或介质，可以利用空压机的余热进行加热，减少外部能源的消耗。

综上所述，空压机的余热回收方案有多种选择，可以根据具体情况选择适合的方案。

无论采用何种方案，都需要注意系统的稳定性和安全性，确保系统能够正常运行并实现能源的回收利用。

同时，还需要考虑余热回收系统的投资成本和运营成本，确保回收利用的经济效益。

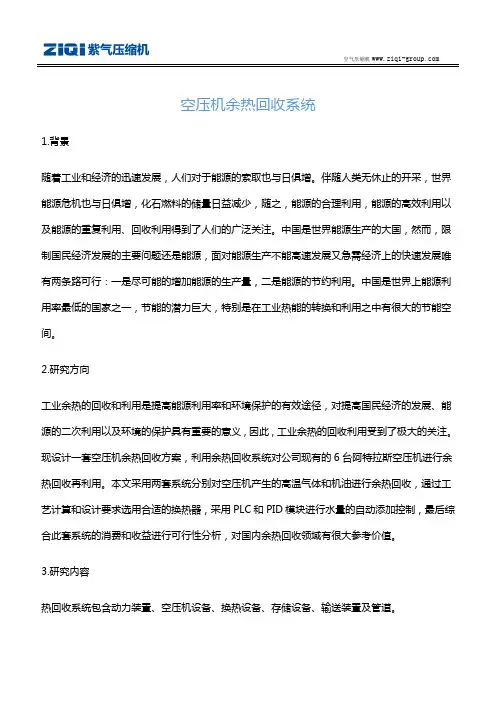

空压机余热回收系统1.背景随着工业和经济的迅速发展，人们对于能源的索取也与日俱增。

伴随人类无休止的开采，世界能源危机也与日俱增，化石燃料的储量日益减少，随之，能源的合理利用，能源的高效利用以及能源的重复利用、回收利用得到了人们的广泛关注。

中国是世界能源生产的大国，然而，限制国民经济发展的主要问题还是能源，面对能源生产不能高速发展又急需经济上的快速发展唯有两条路可行：一是尽可能的增加能源的生产量，二是能源的节约利用。

中国是世界上能源利用率最低的国家之一，节能的潜力巨大，特别是在工业热能的转换和利用之中有很大的节能空间。

2.研究方向工业余热的回收和利用是提高能源利用率和环境保护的有效途径，对提高国民经济的发展、能源的二次利用以及环境的保护具有重要的意义，因此，工业余热的回收利用受到了极大的关注。

现设计一套空压机余热回收方案，利用余热回收系统对公司现有的6台阿特拉斯空压机进行余热回收再利用。

本文采用两套系统分别对空压机产生的高温气体和机油进行余热回收，通过工艺计算和设计要求选用合适的换热器，采用PLC和PID模块进行水量的自动添加控制，最后综合此套系统的消费和收益进行可行性分析，对国内余热回收领域有很大参考价值。

3.研究内容热回收系统包含动力装置、空压机设备、换热设备、存储设备、输送装置及管道。

动力装置采用电机提供动力，电机与空压机之间用联轴器连接，其特点是主机与电动机之间为柔性联结,联结可靠,便于对电机进行注油保养,而且单件重量较轻,现场维护方便。

空压机设备采用阿特拉斯螺杆空压机，阿特拉斯螺杆空压机拥有世界上最高的单级压缩比,最高单级压缩比可至18，所以阿特拉斯螺杆空压机的工作压力可至1.5MPa。

低含油量螺杆空压机中最关键的是油气分离装置，阿特拉斯螺杆空压机所采用的是德国MANN公司的产品，技术指标可靠，油含量的大小可控制于3ppm以下，且阿特拉斯螺杆式空气压缩机易损件少，连续运转时间长。

空气压缩机的工作循环，分为进气、压缩和排气三个过程，随着转子的转动，每对相互啮合的齿相继完成相同的工作循环。

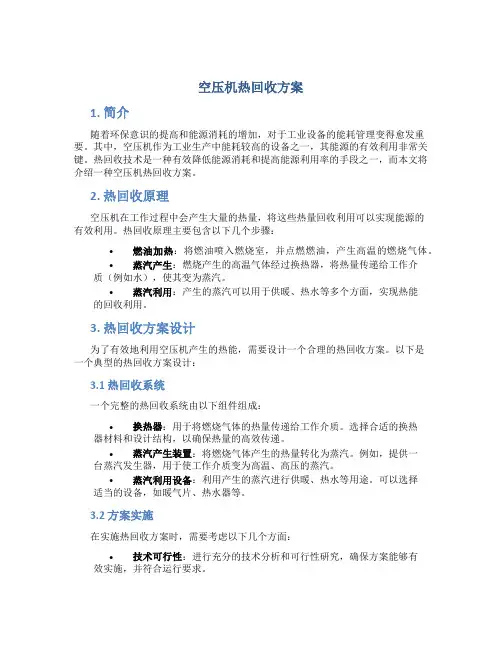

空压机热回收方案1. 简介随着环保意识的提高和能源消耗的增加，对于工业设备的能耗管理变得愈发重要。

其中，空压机作为工业生产中能耗较高的设备之一，其能源的有效利用非常关键。

热回收技术是一种有效降低能源消耗和提高能源利用率的手段之一，而本文将介绍一种空压机热回收方案。

2. 热回收原理空压机在工作过程中会产生大量的热量，将这些热量回收利用可以实现能源的有效利用。

热回收原理主要包含以下几个步骤：•燃油加热：将燃油喷入燃烧室，并点燃燃油，产生高温的燃烧气体。

•蒸汽产生：燃烧产生的高温气体经过换热器，将热量传递给工作介质（例如水），使其变为蒸汽。

•蒸汽利用：产生的蒸汽可以用于供暖、热水等多个方面，实现热能的回收利用。

3. 热回收方案设计为了有效地利用空压机产生的热能，需要设计一个合理的热回收方案。

以下是一个典型的热回收方案设计：3.1 热回收系统一个完整的热回收系统由以下组件组成：•换热器：用于将燃烧气体的热量传递给工作介质。

选择合适的换热器材料和设计结构，以确保热量的高效传递。

•蒸汽产生装置：将燃烧气体产生的热量转化为蒸汽。

例如，提供一台蒸汽发生器，用于使工作介质变为高温、高压的蒸汽。

•蒸汽利用设备：利用产生的蒸汽进行供暖、热水等用途。

可以选择适当的设备，如暖气片、热水器等。

3.2 方案实施在实施热回收方案时，需要考虑以下几个方面：•技术可行性：进行充分的技术分析和可行性研究，确保方案能够有效实施，并符合运行要求。

•系统集成：将热回收系统与空压机系统进行集成，确保热回收设备能够与空压机稳定运行。

•安全性：确保热回收系统运行过程中的安全性，包括燃油供应的安全性、热回收设备的安全性等。

•经济性：进行经济性评估，确定热回收方案的投资回报周期和经济效益。

4. 热回收效益通过实施热回收方案，可以达到以下效益：•节能减排：热回收方案可以减少能源消耗，降低温室气体的排放，实现节能减排的目标。

•资源利用：利用空压机产生的热能，可以充分利用资源，避免浪费。

空压机余热回收利用方案空压机余热回收利用是一种绿色环保的能源综合利用技术，通过将空压机排放的废热进行回收和再利用，可以提高能源利用效率，减少环境污染。

在空压机系统中，过热和冷凝的废热是最常见的余热资源，下面将介绍几种常见的空压机余热回收利用方案。

1.废热回收热水系统空压机系统在压缩空气的过程中产生大量的废热，可以通过热交换器回收废热，并将其用于供暖、生活热水等方面。

具体实施方案是将回收到的废热通过热交换器与待加热的冷水进行热交换，将冷水加热至一定温度，然后用于供暖或生活用水。

2.废热回收发电系统空压机系统产生的废热还可以通过蒸汽发电机组回收利用。

具体实施方案是将废热通过热交换器转化为蒸汽，然后再将蒸汽送入蒸汽发电机组中发电。

这种方案可以提高能源利用效率，将废热转化为有用的电能。

3.废热回收制冷系统空压机压缩空气产生的废热可以通过热泵技术用于制冷。

具体实施方案是利用空压机产生的热量驱动热泵系统，实现制冷效果。

这种方案可以大大减少传统制冷系统的能耗，提高能源利用效率。

4.废热回收加热系统空压机产生的废热可以直接用于加热过程中。

具体实施方案是将废热通过热交换器与待加热的物质进行热交换，将废热传递给物质，提高物质的温度。

这种方案适用于许多工业加热过程，如油炸、烘干等。

总之，空压机余热回收利用方案可以根据具体情况选择，但无论选择哪种方案，都可以提高能源利用效率，减少环境污染。

在实施过程中，需要综合考虑经济效益、技术可行性和实施难度等因素，选择最适合的方案。

同时，还需要注意废热回收对空压机系统的影响，以保证系统的正常运行和长寿命。

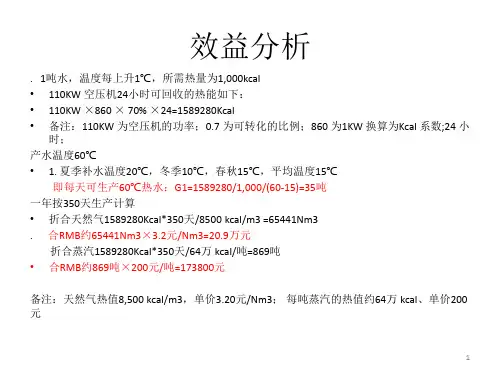

空压机余热回收热水系统文件客户名称:投标单位：联系人：电话：目录1.螺杆空压机余热回收原理2.空压机余热回收设备特点3.空压机余热回收热水系统要求4.空压机余热回收热水系统方案介绍5.实际效果检验考核办法6.空压机余热回收热水系统报价7.各种热水器性能比较8.质量保证及售后服务9.工程业绩一、空压机余热回收热水系统简介压缩空气是工业领域中应用最广泛的动力源之一。

由于其具有安全、无公害、调节性能好、输送方便等诸多优点，使其在现代工业领域中应用越来越广泛。

但要得到品质优良的压缩空气需要消耗大量能源。

在大多数生产型企业中，压缩空气的能源消耗占全部电力消耗的10%~35%。

为提高气体压力，空压机工作时循环油及排气温度高达85-95℃，蕴涵着大量的热能，有极大的利用价值。

实际上空压机压缩空气所消耗的电能（电机有效输出功率），全部转化为热能蕴藏在压缩空气和冷却润滑油中。

这些热能原来作为废热被风扇或者水塔排放于周围环境中，产生了温室效应，污染了环境。

单油余热回收效率为73%，油气余热双回收效率为95%。

冷水直热，热水温度50-85℃任意调节。

回收空压机余热烧热水，零费用；降低空压机排气温度，延长空压机使用寿命。

压机余热回收热水系统，是与西安交通大学压缩机研究中心精诚合作的成果，是厂校合作的结晶，她集成了专家、教授多年的研究成果。

该产品简单、可靠、安全、维护少：由于采用了通达公司专利的换热器高效、低阻技术，安装余热回收热水器系统后，空压机控制系统不变，工作性能不变，操作维修方式不变。

余热回收系统如有任何故障，甚至余热回收系统停水、停用时，原空压机系统都可以照常运行！空压机热水器回收空压机冷却润滑油及压缩空气中的余热，生产的热水用于冲凉、取暖等，不仅有极大的经济效益，还可以实现节能减排、保护环境的目标。

空压机余热回收热水系统的原理如下：型号配用空压机规格余热回收量（kw）出水温度（℃）热水产量(吨/小时)油管管径水管管径电源CHR22Y 22KW 16 55~85 0.39 DN15 DN25 380V/50HZCHR37Y 37KW 27 55~85 0.66 DN15 DN25 380V/50HZ CHR45Y 45KW 33 55~85 0.81 DN20 DN25 380V/50HZ CHR55Y 55KW 40 55~85 0.98 DN20 DN32 380V/50HZ CHR75Y 75KW 55 55~85 1.35 DN25 DN32 380V/50HZ CHR90Y 90KW 66 55~85 1.62 DN25 DN32 380V/50HZ CHR110Y 110KW 80 55~85 1.96 DN32 DN32 380V/50HZ CHR132Y 132KW 96 55~85 2.36 DN32 DN40 380V/50HZ CHR160Y 160KW 117 55~85 2.87 DN32 DN40 380V/50HZ CHR185Y 185KW 135 55~85 3.32 DN32 DN40 380V/50HZ CHR220Y 220KW 160 55~85 3.93 DN50 DN50 380V/50HZ CHR250Y 250KW 182 55~85 4.47 DN50 DN50 380V/50HZ CHR300Y 300KW 220 55~85 5.41 DN50 DN65 380V/50HZ CHR355Y 355KW 260 55~85 6.39 DN50 DN65 380V/50HZ 注：以上参数是在所配用空压机满负荷工作，水的温升为35℃的条件下获得；规格参数因产品改进而变动，恕不另行通知。
