13.4电压和电压表的使用二 教案(苏科版九年级上)

常用单位有千伏（KV)和毫伏(mV)
1kV =103V 1V=103mV
活动一：认识电压
(3)记住常见的电压值：
1节干电池__1_._5__V 家庭电路__2_2_0__V 三节蓄电池串联_6__V
活动一：认识电压
（4）了解下列电压值，看谁换算得快！ 1.人体的安全电压不高于36V 36V=__3_._6_×__1_0_-2__KV =_3_._6_×__1_0_4___mV
①电压表有三个接线柱： “—”、“3”、“15”
②电压表的量程和分度值： 接“—”和“3”两个接线柱， 量程为__0_～__3_V__ ，分度值为_0_.1_V___； 接“—”和“15”两个接线柱， 量程为_0_～__1_5_V__，分度值为_0_.5_V___。
活动二：学会使用电压表
2.练习电压表的读数。
活动一：认识电压
1.通过类比认识电流的形成原因，了解电 压的概念。
（1）__电__压__是形成_电__流___的原因； （2）__电__源__是提供__电__压__的装置。
总结提升：电源 保持 电压 形成 电流
活动一：认识电压
2. 自主学习：阅读课本P75有关电压的基 本知识。
(1)电压的符号用U表示。 (2)电压的国际单：学会使用电压表
电流表与电压表使用注意事项的异同
电流表
电压表
相
1.使用前都要校零
同
2.电流“+”进“-”出
点
3.不超量程，试触后选择量程
不 1.串联
1.并联
同
点 2.不可接在电源两极上 2.可接在电源两极上
活动二：学会使用电压表
4.小组讨论：如何使用电压表辨别水 果电池的正负极。
活动三：练习使用电压表

表格与数据
次数 U1/V U2/V
U/V
1 2 3
分析数据可得:
并联电路中，电路两端的总电压与各支路两端 的电压相等。
如图所示，当开关闭合后，电压表的读数将 （）
A．变大 B．变小 C．不变
• 如图2所示，电压表V1、V2、V3的示数分别 U1、U2、U3，如果U1=6V，U3=1.5V，那么 U2=_______。
1.取三个电池,用电压表分别测量每一节 电池的电压U1、U2、U3
2.将三节电池串联起来,用电压表测量这 个电池组的电压U.
U1 /V
U2 /V
U3 /V
U /V
1.5V
1.5V
1.5V
4.5V
串联电池组的电压与每个电池的电压的关系 串?联电池组的电压等于各节电池的电压之和．
即n节干电池串联起来的电压是1.5 n(V) 电池串联使用有什么好处?
电压和电压表的使用二
关于电压，下列说法正确的是：（ ） A. 电路两端有电压，电路中就一定有电流 B. 电路中无电流，电路两端就一定无电压 C. 电路两端必须有电压，才可能有电流 D. 电路中有电流，电路两端就一定有电压
关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
LA LB
如图甲所示的电路，闭合开关后两灯都能发 光，并且两块电压表的指针所指的位置如图 乙所示，则L1两端的电压是_______V，L2 两端的电压是_______V。
如图所示的电路中，当开关S合上时，电压表测 的是( ) A．灯L2两端电压 B．电源的电压 C．灯Ll两端的电压 D．灯L2和电源两端的电压
+
L1

电压和电压表的使用学习目标①知道电压的作用和电压的获得；②知道电的作用；③知道电压的单位及单位之间的变换；④记住干电池和家庭电路的电压值；⑤使学生知道电压表的用途和符号；⑥记住并理解电压表的使用规则；⑦通过实验理解串联电路和并联电路的特点。

学习重点①电压表的使用方法；②串、并联电路的电压特点。

学习难点电压概念的理解、电压表的使用方法。

学习过程1.在选择电压表的量程时，正确的是( )A. 尽可能选择大一些的量程B. 尽管选用的量程不同，但测量结果同样精确C. 经试触后被测电压不超过小量程时，尽可能选择小量程D. 为使测量结果更精确，量程选得越小越好2.明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )A. 两灯泡并联，电压表测电电压B. 两灯泡串联，电压表测灯泡L2两端的电压C. 若灯L1短路，则电压表示数为0D. 若灯L2短路，则电压表示数为3V3.如图(a)所示电路，当闭合开关S后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为( )A. 2V 8VB. 10V 2VC. 8V 2VD. 2V 10V4.如图所示，已知两只灯泡L1和L2串联，则关于①、②和③三个电表(电流表或电压表)的判断正确的是( )A.①是电流表，②和③是电压表B. ①和③是电压表，②是电流表C.①和②是电流表，③是电压表D. 三个都是电流表5.如图所示的电路中，闭合开关后发生的现像是( )A. 电压表指针有明显偏转，电流表指针几乎不动B. 电流表指针有明显偏转，电压表指针几乎不动C. 两表指针均有明显偏转D. 两表指针均几乎不动6.两只水果点亮了一只发光二极管(如图所示)，两水果之间__________(填“串联”或“并联”)，这样做的目的是为了__________.金属片A是水果电池的__________(填“正极”或“负极”).现将二极管正、负极接线对调，二极管不发光，此时水果电池的正、负极之间__________(填“有”或“没有”)电压．7.如图所示，电电压是3V且不变，开关S闭合后电压表示数为1V，则灯LL2两端的电压为__________V；若断开开关S，电压表示数将__________(填“变大”“变小”或“不变”).8. 如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是______V，电电压是______V。

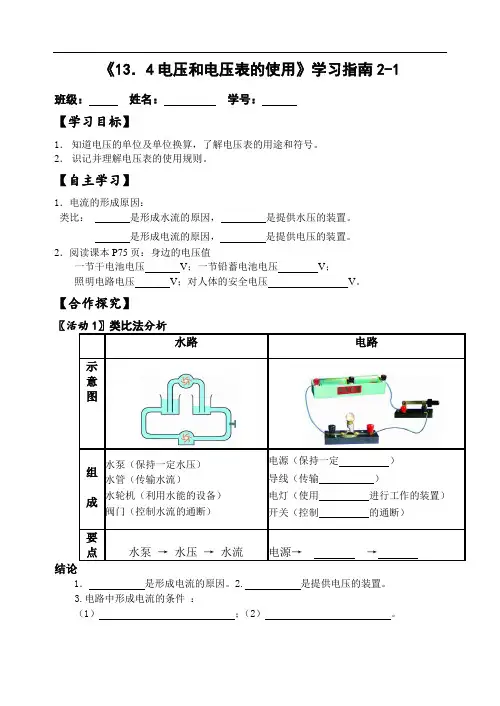

《13．4电压和电压表的使用》学习指南2-1 班级：姓名：学号：【学习目标】1．知道电压的单位及单位换算，了解电压表的用途和符号。

2．识记并理解电压表的使用规则。

【自主学习】1．电流的形成原因：类比：是形成水流的原因，是提供水压的装置。

是形成电流的原因，是提供电压的装置。

2．阅读课本P75页：身边的电压值一节干电池电压V；一节铅蓄电池电压V；照明电路电压V；对人体的安全电压V。

【合作探究】水路电路示意图组成水泵（保持一定水压）水管（传输水流）水轮机（利用水能的设备）阀门（控制水流的通断）电源（保持一定）导线（传输）电灯（使用进行工作的装置）开关（控制的通断）要点水泵→水压→水流电源→→1．是形成电流的原因。

2. 是提供电压的装置。

3.电路中形成电流的条件：（1）；（2）。

〖活动2〗常见的电压值1节干电池______V 一只铅蓄电池的电压为 V家庭电路______V 对人体安全的电压， V〖活动3〗电压表的结构、读数及使用1.观察电压表：它有______个接线柱，_______个量程所选用的接线柱量程最小刻度值“－”和“3”接线柱“－”和“15”接线柱练习：如图使用的量程是_________，现在的读数是V；若使用另一量程，读数是V。

2.电压表的正确使用方法（阅读P76电压表使用注意点）电流表电压表元件符号使用前1、首先；2、观察和。

连接方法电流流向从接线柱流进，从接线柱流出量程选择先，确定量程注意1、绝对不允许；1、量程以内可以将电压表接到上；2、电流表相当于。

2、电压表相当于。

【课堂达标】等第：1.关于电源电压的说法中，正确的是：（）A、有电压就同时有电源和电流B、有电源就同时有电压和电流C、有电流就同时有电源和电压D、同时有电源和电压就一定有电流2.单位换算：（1）600 V＝mV＝kV（2）15 mV＝V＝kV（3）2.4×10－3kV＝mV3.关于电流表和电压表的使用，下列说法错误的是：（）A、使用前都应检查指针是否指零；B、若有两个量程，一般都先用大量程“试触”；C、两表都不能将两接线柱直接接到电源的两极上；D、接入电路时，都应使电流从正接线柱流入，从负接线柱流出《13.4电压和电压表的使用》学习指南2—2班级：姓名：学号：【自主学习】1.在下列电路图中，能用电压表正确测出灯L l两端电压的是：（）2.如下左图电路，当S1、S2都接通后，电压表所测量的是：（）A、L1两端的电压B、L2两端的电压C、电源电压D、无法确定3.如上右图电路当开关S闭合时，你看到的现象是：灯泡（填“发光”或“不发光”），电流表示数（填“有”或“没有”），电压表示数（填“有”或“没有”）。
