苏科版九年级物理上册同步练习13-4电压和电压表的使用(第2课时).docx

初中物理学习材料唐玲出品第2课时串、并联电路的电压特点【基础训练】1．如图所示，已知电源是由四节新的千电池串联而成的，电压表V1的读数为3.8 V，那么电压表V的读数是_______V，V2的读数是_______V。

2．如图(a)所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图(b)所示。

则V1用的量程是_______V，V2用的量程是_______V，小灯泡L1上的电压U1＝_______V。

3．如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则 ( )A．图甲、乙的测量结果之和等于图丙的测量结果B．三种接法的测量结果都不同C．三种接法的测量结果相同D．只有图甲、乙两种接法的测量结果是相同的4．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是( )A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和L2两端的电压一定不相等5．如图所示为小李同学在某次测量中连接的实物图，则下列根据该实物图画出的电路图中正确的是( )6．如图所示，电压表V1和V2的读数分别是5V和6V，电源电压为8V，则灯L2两端的电压为 ( )A．1 VB．3 VC．5 VD．6 V7．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab＝2V，U bc＝2V，U ac＝4V，在表格中记录数据后，下一步应该做的是( )A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值8．在如图甲所示的电路中，V1、V2都是有0~3 V和0～15 V两个量程的电压表。

当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1、R2两端的电压分别为 ( ) A．9.6 V，2.4 VB．12 V，2.4 VC．2.4 V，12 VD．2.4 V，9.6 V【提优拔尖】9．小明同学用电压表测出同一电路中两个小灯泡两端的电压相等，因此他得出结论是：这两个小灯泡是并联的。

13.4电压和电压表的使用一．选择题（共6小题）1．（2016•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V2．（2016•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．3．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V5．如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V1和V2的示数分别为U、U1和U2，电流表A、A1和A2的示数分别为I、I1和I2，则下列关系正确的是（）A．U1=U B．U＞U2C．I＜I2D．I1=I6．（2016•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍二．填空题（共8小题）7．（2016•西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．8．（2016•新疆）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．9．（2016•成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式（选填“正确”或“不正确”）10．（2016•贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为V，电压表的示数为V．11．（2016•自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．12．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转如图乙所示，则灯泡L1两端的电压为V．13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是．14．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．三．作图题（共2小题）15．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．16．如图所示，是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得U ab=1.5V，U cd=0，试画出电池盒内的电池连接形式．四．实验探究题（共6小题）17．（2016•怀化）小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于端（选填“A”或“B”），并采用的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为V．18．（2016•赤峰）用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格（填“相同”或“不相同”）的灯泡．（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到申联电路的电压特点是（用公式写出）．实验次数U1/V U2/V U/V1 2.30.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0（3）进行多次实验的主要目的是（填“寻找普遍规律”或“减小实验误差”）．19．现有三节新干电池，双量程电压表（0〜3V，0〜15V）一只，滑动变阻器（0〜20Ω）一只，小灯泡两个（额定电压分别为2.5V和3.8V），开关一只，导线若干根．（1）为研究串联电路电压规律，某同学先连接成如图所示电路，闭合开关前应将滑动变阻器滑片向（选填“A”或“B”）端滑动．（2）闭合开关，调节滑动变阻器到合适的位置，记下电压表示数U．（3）断开开关，为测量L2电压，只变更一根导线一端的连接点，请在这根导线上画一“×”号；再用笔画线线代替导线将电路接好．（4）该同学检査电路连接无误后，闭合开关，发现电压表指针猛向右偏转超出最大量程，请写出一条问题出现的可能原因是．（5）排除故障后，他调节滑动变阻器，记下此时L2两端的电压值U2．（6）用同样的方法测出L1两端的电压U1，该同学发现无法得到U=U1+U2的结论，请分析出现此问题的原因是．20．在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是．（2）问题解决后，开始按图2连接好电路，用开关试触时发现电压表的指针又偏转到图1的位置，则电压表产生此现象的原因是．（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1L2两端的总电压U AC，更换不同灯泡，再做两次实验，将三次测出的电压填入下表．实验次数U AB U BC U AC第一次0.8 2.23第二次 1.0 2.03第三次 1.2 1.83请你根据她的实验过程和有关数据回答下列问题：①上面设计的表格中存在的不足之处是．②分析表格中的数据，得出实验结论是．③在许多实验中都需要进行多次测量：有的是为了找到普遍规律，避免偶然性；有的是为了求平均值以减小误差．下列实验中多次测量的目的与本实验相同的是（填字母）．A．测量物体的长度B．伏安法测电阻C．探究重力大小与质量的关系．21．如图甲所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，闭合开关前，滑片P应置于端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为的结论更合理．理由是．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为V．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是．22．电池使用说明中都有一条提示：“请一次性更换所有电池，以免新旧电池混用”．小海同学用所学物理知识探究这条提示的依据．方案一：用同型号串联的两节新电池和串联的一新一旧电池分别给同一辆玩具电动车供电，让电动车在相同路面上运动．（1）通过测量电动车运动的（选填“速度”或“路程”），比较两组电池为电动车提供的电功率的大小．（2）通过测量电动车能够运动的（选填“速度”或“路程”），比较两组电池为电动车提供的电能的多少．方案二：用定值电阻替代电动车，通过测量定值电阻两端的电压，比较电池给定值电阻提供的电压差异究竟有多大．小海设计了如图所示的电路，将方案一中的两组电池和同型号的一节新电池分别接入A、B间进行实验，并把开关闭合前后的电压表读数记录在下表中．电源S断开时的电压/V S闭合时的电压/V两新 3.2 3.1一新一旧 1.9 1.3一新 1.6 1.5（1）分析表中两列数据的第（选填“1”或“2”）列可知，串联的一新一旧电池给定值电阻提供的电压，不仅小于两节新电池提供的电压，而且竟然也小于一节新电池提供的电压．（2）为什么一新一旧电池给定值电阻提供的电压小于一节新电池提供的电压？原因分析：根据串联电路中电源电压等于各部分电路两端电压之（选填“差”或“和”），用一新一旧电池供电的电路中，废旧电池相当于在以一节新电池为电源的电路中串联了一个．（3）要使结论具有普遍性，需要换用（选填“不同”或“相同”）型号的新旧电池进行多次实验．（4）实验总结：综合上述小海的探究，结合你的认识，从能量的角度可以得出电池使用说明中提示的依据是：新旧电池混用，废旧电池会消耗新电池的部分．五．解答题（共3小题）23．小实验：自制水果、蔬菜电池同学们，你们自己做过水果电池和蔬菜电池吗？如果没有做过，不妨动手来做一个吧．实验材料非常简单，取一片铜片（或者用一根粗的裸铜丝，也可以用绞在一起的细铜丝，长约4厘米）和一条锌片（可从废干电池上剪下，跟铜片或铜丝等长，宽为数毫米）插入一只苹果中，就做成了苹果电池．如果将它们插入蕃茄中、桔子中、土豆中或者新鲜的蔬菜茎中，也就做成了蕃茄电池、桔子电池、土豆电池或者是蔬菜电池了，如图所示．这样的电池能提供微弱的电流．（1）这时铜片（铜丝）为水果电池（蔬菜电池）的极．（2）如果想知道电池是否能供电，你可怎么办：．（3）猜想水果电池（蔬菜电池）供电的大小可能与什么有关：（只需提出一种合理猜想）．（4）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：．24．某同学用实验“探究串联电路中电压的规律”．提出问题：在如图所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系．设计实验并进行实验探究：①按图所示的电路图连接电路．②把电压表分别接入到电路中的ab、bc、ac两点之间，闭合电键S，测出它们的电压，填入如表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换电阻R1、R2，或其中一个电阻（阻值不同）实验序号ab两端电压U ab bc两端电压U bc ac两端电压U ac1 1.0 1.0 2.02 1.4 1.5 2.93 2.0 2.1 4.0请完成空格处的内容①在连接电路时，电键必须．②上面设计的表格中存在的不足之处是：．③表格补充完整后，通过对表格中数据的分析，后面两次实验是采用重复进行的（选填“方法一”或“方法二”）．④分析表格中数据，可以得出结论：串联电路中的电压规律是：串联电路两端的总电压等于．25．瑞瑞同学准备对串联电路的电压规律进行探究．主要步骤如下：a、按图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到滑片P上的C点；d、测出AC间的电压．（1）在按电路图连接电路时，应先将开关（填“断开”或“闭合”），A点连接电流表的接线柱（填“+”或“﹣”）．再滑动变阻器的滑片p移到端的位置．（填“左”或“右”）（2）闭合开关S，发现电压表的指针偏转如图乙所示，这时他应立刻开关，并．（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压？答：，原因是（4）方法改正后，所测出AB、BC、AC间的电压记录在表格中；实验序号U AB（V）U BC（V）U AC（V）1 3.547.524 3.57.53 4.537.5（5）分析瑞瑞同学的实验数据得出的结论是：________________________________________．参考答案与解析一．选择题（共6小题）1．（2016•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V【考点】电压．【分析】每一节新干电池电压是1.5V，家庭电路的电压是220V，手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右；对人体安全的电压是不超过36V．【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．【点评】此题与生活结合紧密，是中考考查的热点．2．（2016•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．【考点】电压表的使用．【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L2的两端．【解答】解：A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．故选C．【点评】本题考查电压表的正确使用方法的掌握情况，属于基本技能的考查，我们要学会判断出电压表测量的范围．3．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．【考点】电压表的使用．【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．【解答】解：A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．故选B．【点评】本题考查电压表的正确使用方法的掌握情况，会根据电路图判断出电压表测量的对象是解答的关键．4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V【考点】串联电路的电压规律；电压表的使用．【分析】（1）分析电路结构，弄清电压表V1、V2测电路中哪部分电路电压．（2）确定两个电压表的量程，然后读出电压表的读数．（3）根据串并联电路的规律特点，求出电灯L1和L2两端的电压．【解答】解：（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压．（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0～15V，分度值为0.5V，示数U V1=6V；电压表V2的量程是0～3V，分度值为0.1V，示数U V2=1.2V．（3）电压表V2测L1两端的电压，所以L1两端的电压U1=U V2=1.2V；由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=U V1﹣U V2=6V﹣1.2V=4.8V．故选D．【点评】本题考查了电压表的读数和串联电路的特点，分清电路的连接方式和电压表量程的判读是解决本题的关键．5．如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V1和V2的示数分别为U、U1和U2，电流表A、A1和A2的示数分别为I、I1和I2，则下列关系正确的是（）A．U1=U B．U＞U2C．I＜I2D．I1=I【考点】串联电路的电压规律；并联电路的电流规律．【分析】（1）在串联电路中，各部分的电压之和等于总电压；（2）在并联电路中，干路电流等于各支路电流之和；【解答】解：据甲图可知，两个灯泡是串联的，据串联电路中，各部分的电压之和等于总电压可知，L1和L2电压之和等于总电压，即U=U1+U2；故U＞U2．故A错误；B正确．据乙图可知，两个灯泡是并联的，据并联电路中，干路电流等于各支路电流之和可知，L1和L2的电流之和等于总电流，故I=I1+I2；故CD错误．故选：B．【点评】本题考查了串联电路的电压特点和电流特点，关键是电路串并联的辨别和电表所测电路元件的判断．6．（2016•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍【考点】并联电路的电压规律；并联电路的电流规律．【分析】首先正确分析电路图，两灯泡并联；然后根据并联电路的电压特点和电流特点对各个选项逐一分析即可．【解答】解：（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表V1测量灯泡L1两端电压；故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误；故选A．【点评】此题考查了对并联电路的电压、电流规律的掌握，关键是正确分析电路．二．填空题（共8小题）7．（2016•西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．【考点】电压表的使用；电压表的读数方法．【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．【解答】解：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V；故答案为：负；0.6．【点评】本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属于基础题．8．（2016•新疆）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．【考点】电压表的读数方法．【分析】根据电压表的量程和分度值读出示数即为电池的电压，根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极．【解答】解：由图可知，电压表的选量程为0～3V，电池的电压为0.5V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．故答案为：0.5；铜．【点评】本题综合考查电压表的读数以及电压表的正确使用，是一道基础题目．9．（2016•成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式（选填“正确”或“不正确”）【考点】电压表的读数方法；温度计的使用及其读数．【分析】（1）明确电压表的量程和分度值，再根据指针位置读出示数；（2）使用温度计测液体的温度时，温度计的液泡不能接触容器底和容器壁．【解答】解：（1）读图1可知，电压表的量程是0～3V，分度值为0.1V，其示数为2.4V；（2）图2中，温度计的玻璃泡接触到了容器底，这样会使测量的结果不准确，故这种放置方式是不正确的．故答案为：2.4V；不正确．【点评】本题考查了电压表的读数方法和温度计使用时的注意事项，都是最基本的物理测量工具，应熟练掌握它们的使用要求．10．（2016•贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为V，电压表的示数为V．【考点】串联电路的电压规律．【分析】由电路图可知，灯泡L1、L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压．【解答】解：因为电压表测L1两端的电压，所以L1两端的电压U1=2V，又据L1、L2串联，所以L2两端的电压为U2=U﹣U1=4.5V﹣2V=2.5V．故答案为：2.5；2．【点评】本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．11．（2016•自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．【考点】串联电路的电压规律．【分析】一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；由电路图可知，两灯泡串联，电压表测L2两端的电压；根据串联电路的电压特点求出L1两端的电压．【解答】解：根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，可知四节新干电池组成电源的电压U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；则根据串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U﹣U2=6V﹣2V=4V．故答案为：4V；2V．【点评】本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．12．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转如图乙所示，则灯泡L1两端的电压为V．【考点】串联电路的电压规律；电压表的读数方法．【分析】分析清楚电路结构、明确各电路元件的连接方式，根据电压表所测电路电压确定电压表量程，根据图示电压表读出电压表示数，然后由串联电路特点求出两灯的电压．【解答】解：由电路图可知，两灯泡串联，电压表V2测灯L2两端电压，电压表V1测两灯的串联电压，电压表V1示数大于V2的示数；则电压表V1量程是0～15V，它的分度值是0.5V，电压表示数U=5.5V；电压表V2量程是0～3V，它的分度值是0.1V，电压表示数是U2=2.5V；灯L1两端电压U1=U﹣U2=5.5V﹣2.5V=3V．故答案为：3．【点评】本题考查了串联电路的电压规律和电压表的读数，分析清楚电路结构、根据电压表所测电压确定电压表量程是本题的难点，也是正确解题的关键．13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是．【考点】电压表的使用；电流表的使用．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．【解答】解：要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲、乙两个表调换位置，即甲为电流表，乙为电压表，这L2会被短路，因此仍能继续发光的灯是L1．故答案为：电压表；L1．【点评】此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会分析和设计串并联电路．14．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．【考点】串联电路的电压规律；电压表的读数方法．【分析】由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；根据串联电路两端电压等于各部分电压之和确定电压表的量程，然后根据分度值以及指针的位置读出两电压表的示数，最后根据串联电路电压的规律求出灯L1两端电压．【解答】解：由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；由于串联电路两端电压等于各部分电压之和，所以V1选的是大量程，V2的是小量程，即V1的量程为0～15V，分度值为0.5V，示数为10V；V2的量程为0～3V，分度值为0.1V，示数为2V；因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压：U1=U﹣U2=10V﹣2V=8V．故答案为：8；2．【点评】本题考查了串联电路的电压特点，关键是电表所测电路元件的辨别以及电表量程的判断和读数．三．作图题（共2小题）15．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．【考点】电压表的连接；电流表的连接．【分析】根据电压表和电流表在电路中的作用以及并联电路的特点进行分析，即电压表在电路中相当于开路，电流表在电路中相当于导线．【解答】解：开关s闭合后，要使电阻R1、R2并联，因此电流必须从正极出发，分别流入电阻R1和R2中，故B为相当于开路的电压表；又因为电流通过A、通过电阻R1流回负极，因此A为相当于导线的电流表．据电流从正接线柱流入，从负接线柱流出，标出对应的正负接线柱即可；【点评】解答本题的关键是知道电压表和电流表的正确连接方法以及各自在电路中的作用．16．如图所示，是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得U ab=1.5V，U cd=0，试画出电池盒内的电池连接形式．【考点】串联电路的电压规律．【分析】根据ab间电压为1.5V、cd间电压为零，分别判断两点间的电池数，最后将各种情况综合起来符合要求的即为正确电路；【解答】解：据题意而控制，ab间电压是1.5V，即ab连线间有一节干电池；cd电压是0，所以ab与cd间的连线上有一节电池，如下图：【点评】此题主要考查电源的连接情况，是一道基础题目．四．实验探究题（共6小题）17．（2016•怀化）小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：。

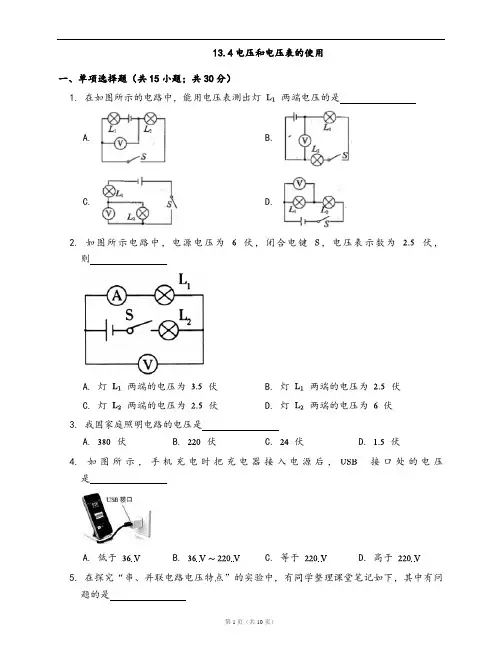

13.4电压和电压表的使用一、单项选择题（共15小题；共30分）1. 在如图所示的电路中，能用电压表测出灯两端电压的是A. B.C. D.2. 如图所示电路中，电源电压为伏，闭合电键，电压表示数为伏，则A. 灯两端的电压为伏B. 灯两端的电压为伏C. 灯两端的电压为伏D. 灯两端的电压为伏3. 我国家庭照明电路的电压是A. 伏B. 伏C. 伏D. 伏4. 如图所示，手机充电时把充电器接入电源后，接口处的电压是A. 低于 C. 等于 D. 高于5. 在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是A. 在连接电路过程中，开关要保持断开状态B. 在不确定待测电压时，应该先采用大量程试触C. 测量时，应该尽量选取相同规格的灯泡进行实验D. 电压表应该与待测用电器并联6. 在如图所示的电路中，电源电压不变，当电键断开时，电压表的示数为伏，电键闭合时，电压表的示数为伏。

电源电压和电键断开时两端的电压分别是A. 伏，伏B. 伏，伏C. 伏，伏D. 伏，伏7. 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测、、两端的电压分别为，，，在表格中记录数据后，下一步应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电压值D. 换用电压表的另一量程，再测出一组电压值8. 闭合时，电压表示数为A. 电源电压为B. 灯两端电压为C. 灯两端电压为D. 灯、并联9. 下列家用电器在正常工作时需要的电压是A. 空调最大B. 洗衣机最大C. 电视机最大D. 一样大10. 我国家庭照明电路的电压是A. 伏B. 伏C. 伏D. 伏11. 电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为A. 伏B. 伏C. 伏D. 伏12. 两只完全相同的小灯泡串联后，接在伏的电源上，那么每只小灯两端的电压为A. 伏B. 伏C. 伏D. 无法确定13. 在“探究串联电路中的电压”实验中，某同学用电压表分别测出图中、、两点之间的电压大小。

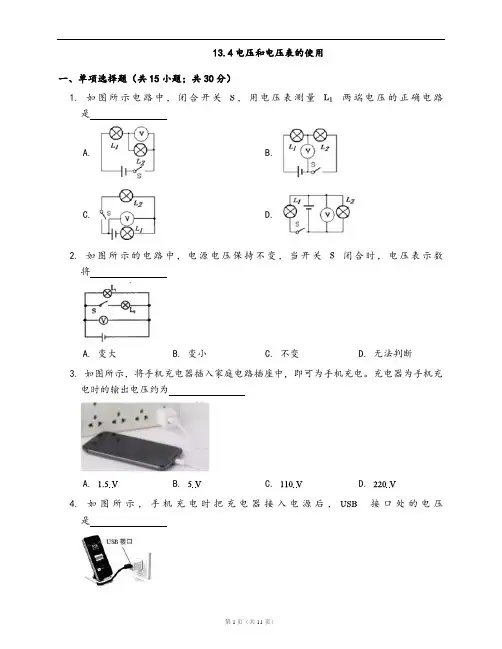

13.4电压和电压表的使用
一、单项选择题（共15小题；共30分）
1. 如图所示电路中，闭合开关，用电压表测量两端电压的正确电路
是
A. B.
C. D.
2. 如图所示的电路中，电源电压保持不变，当开关闭合时，电压表示数
将
A. 变大
B. 变小
C. 不变
D. 无法判断
3. 如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。

充电器为手机充
电时的输出电压约为
C. D.
4. 如图所示，手机充电时把充电器接入电源后，接口处的电压
是
A. 低于 C. 等于 D. 高于
5. 如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出、和
两端的电压分别为、、。

下一步的操作应该
是
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，多次实验
C. 分析数据，得出结论
D. 换用电压表的另一量程，再测出一组电压值
6. 如图所示，当甲电路中的开关闭合时，两个电压表的指针位置均如图乙所示，
则电阻和两端的电压分别为
7. 如图所示，在探究串联电路电压规律时，闭合开关，小明同学用电压表测出、
和两端的电压分别为、、；在表格中记录数据后，下
一步首先应该做的是
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，再测出几组电压值
C. 分析数据，得出结论
D. 换用电压表的另一量程，再测出一组电压值。
