绝缘操作杆

特种作业人员实际操作训练设备设施配备标准（高压电工作业）
备注：1、设备型号统一按原设备要求标准比照列举，实施中可参照执行。

2、表中设备设施配备数量为1个训练工位的数量，培训机构根据训练规模（人数）进行设备设施配备，工位数量为30人训练规模最低配置。

涉及公共科目的训练规模为本机构同期训练规模，多个类别同期使用的，工位数应相应增加。

3、培训车间的建筑、用电、照明、消防、通风排烟等应符合相关标准；设备、设施、工位与场地布置应符合相关安全要求。

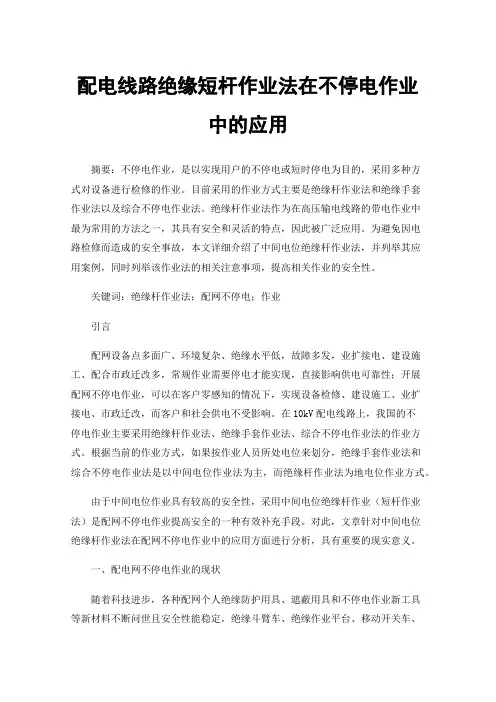

配电线路绝缘短杆作业法在不停电作业中的应用摘要：不停电作业，是以实现用户的不停电或短时停电为目的，采用多种方式对设备进行检修的作业。

目前采用的作业方式主要是绝缘杆作业法和绝缘手套作业法以及综合不停电作业法。

绝缘杆作业法作为在高压输电线路的带电作业中最为常用的方法之一，其具有安全和灵活的特点，因此被广泛应用。

为避免因电路检修而造成的安全事故，本文详细介绍了中间电位绝缘杆作业法，并列举其应用案例，同时列举该作业法的相关注意事项，提高相关作业的安全性。

关键词：绝缘杆作业法；配网不停电；作业引言配网设备点多面广、环境复杂、绝缘水平低，故障多发，业扩接电、建设施工、配合市政迁改多，常规作业需要停电才能实现，直接影响供电可靠性；开展配网不停电作业，可以在客户零感知的情况下，实现设备检修、建设施工、业扩接电、市政迁改，而客户和社会供电不受影响。

在10kV配电线路上，我国的不停电作业主要采用绝缘杆作业法、绝缘手套作业法、综合不停电作业法的作业方式。

根据当前的作业方式，如果按作业人员所处电位来划分，绝缘手套作业法和综合不停电作业法是以中间电位作业法为主，而绝缘杆作业法为地电位作业方式。

由于中间电位作业具有较高的安全性，采用中间电位绝缘杆作业（短杆作业法）是配网不停电作业提高安全的一种有效补充手段。

对此，文章针对中间电位绝缘杆作业法在配网不停电作业中的应用方面进行分析，具有重要的现实意义。

一、配电网不停电作业的现状随着科技进步，各种配网个人绝缘防护用具、遮蔽用具和不停电作业新工具等新材料不断问世且安全性能稳定，绝缘斗臂车、绝缘作业平台、移动开关车、移动厢变、旁路作业用柔性电缆等配网不停电作业装备日臻完善并得到推广，高低压发电车取电、旁路作业等在提高供电可靠性中都发挥不可或缺的作用。

（一）配电网不停电作业方法多样根据不同作业环境和作业项目可选择绝缘杆作业法、绝缘手套作业法、综合不停电作业法、以绝缘斗臂车等为平台的绝缘手套短杆作业法等作业方法。

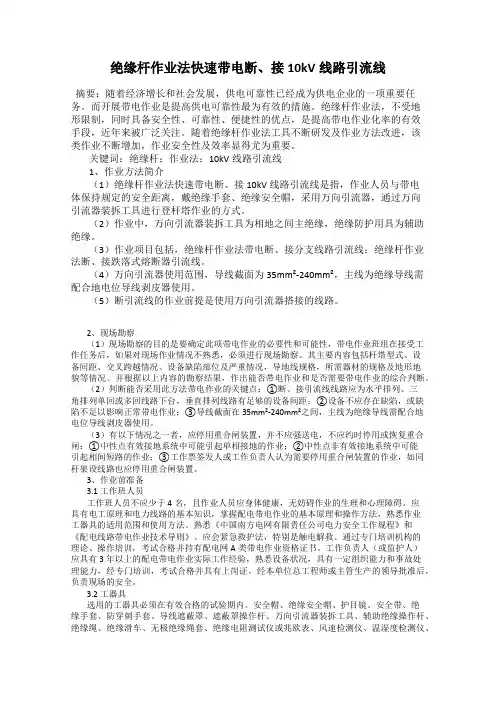

绝缘杆作业法快速带电断、接10kV线路引流线摘要：随着经济增长和社会发展，供电可靠性已经成为供电企业的一项重要任务。

而开展带电作业是提高供电可靠性最为有效的措施。

绝缘杆作业法，不受地形限制，同时具备安全性、可靠性、便捷性的优点，是提高带电作业化率的有效手段，近年来被广泛关注。

随着绝缘杆作业法工具不断研发及作业方法改进，该类作业不断增加，作业安全性及效率显得尤为重要。

关键词：绝缘杆；作业法；10kV线路引流线1、作业方法简介（1）绝缘杆作业法快速带电断、接10kV线路引流线是指，作业人员与带电体保持规定的安全距离，戴绝缘手套、绝缘安全帽，采用万向引流器，通过万向引流器装拆工具进行登杆塔作业的方式。

（2）作业中，万向引流器装拆工具为相地之间主绝缘，绝缘防护用具为辅助绝缘。

（3）作业项目包括，绝缘杆作业法带电断、接分支线路引流线；绝缘杆作业法断、接跌落式熔断器引流线。

（4）万向引流器使用范围，导线截面为35mm²-240mm²，主线为绝缘导线需配合地电位导线剥皮器使用。

（5）断引流线的作业前提是使用万向引流器搭接的线路。

2、现场勘察（1）现场勘察的目的是要确定此项带电作业的必要性和可能性，带电作业班组在接受工作任务后，如果对现场作业情况不熟悉，必须进行现场勘察。

其主要内容包括杆塔型式、设备间距、交叉跨越情况、设备缺陷部位及严重情况，导地线规格，所需器材的规格及地形地貌等情况。

并根据以上内容的勘察结果，作出能否带电作业和是否需要带电作业的综合判断。

（2）判断能否采用此方法带电作业的关键点：①断、接引流线线路应为水平排列、三角排列单回或多回线路下台，垂直排列线路有足够的设备间距；②设备不应存在缺陷，或缺陷不足以影响正常带电作业；③导线截面在35mm²-240mm²之间，主线为绝缘导线需配合地电位导线剥皮器使用。

（3）有以下情况之一者，应停用重合闸装置，并不应强送电，不应约时停用或恢复重合闸：①中性点有效接地系统中可能引起单相接地的作业；②中性点非有效接地系统中可能引起相间短路的作业；③工作票签发人或工作负责人认为需要停用重合闸装置的作业，如同杆架设线路也应停用重合闸装置。

前言1绝缘的概念绝缘是指用绝缘材料把带电体封闭起来,借以隔离带电体或不同电位的导体,使电流能按一定的通路流通。

2绝缘的必要性良好的绝缘是保证设备和线路正常运行的必要条件,也是防止触电事故的重要措施。

3绝缘材料的作用绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉以及保护导体等。

4绝缘工具的概念及分类4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用工具。

4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。

5基本安全绝缘工具基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全用具,如绝缘棒、绝缘夹钳、绝缘台(梯。

6辅助安全绝缘工具辅助绝缘工具是指不足以承受电气运行电压,在电气作业中,配合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电部分。

绝缘棒1定义绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。

2构成绝缘棒由工作头、绝缘杆和握柄三部分构成。

3适用范围绝缘棒主要用在闭合或拉开高压隔离开关,装拆携带式接地线,以及进行测量和试验时使用。

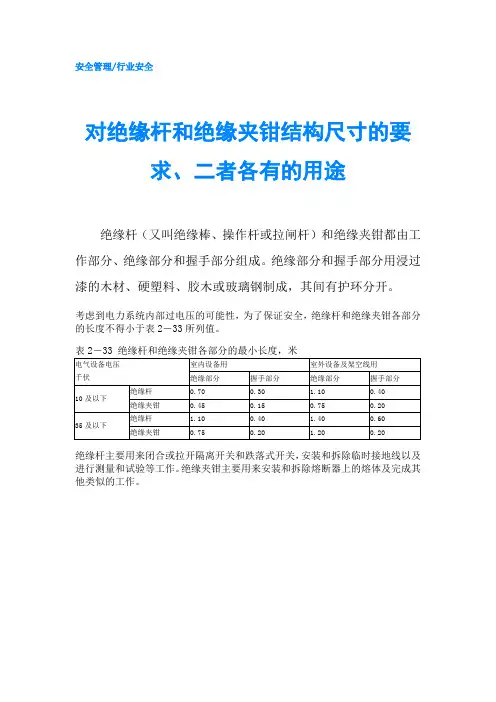

4样式5绝缘棒的操作要求5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于0.7m。

5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作。

5.3三节之间的连接应牢固可靠,不得在操作中脱落。

6绝缘棒的使用注意事项6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤。

6.2必须是经校验后合格的,不合格的严禁使用。

6.3必须适用于操作设备的电压等级,且核对无误后才能使用;6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆。

6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体置于地面上进行,以防杂草、土进入丝扣中或粘缚在杆体的外表上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。

6.6使用时要尽量减少对杆体的弯曲力,以防损坏杆体。

安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表属单位2009年。

线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

三、起重施工用具试验标准分钟：允许荷重按额定荷重1.25倍。

公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。

1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。

基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。

1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。

1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。

1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。

1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。

如：绝缘手套、绝缘鞋等。

2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。

2.2使用单位负责绝缘工具保管与日常检查。

发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。

个人安全工具自行保管。

2.3使用单位负责对工作人员进行安全培训，严格执行操作规定，正确使用安全工具，不熟悉使用操作方法的人员不得使用安全工具。

3、存放3.1绝缘杆应架在支架上或悬挂起来，且不得贴墙放置。

3.2验电器应存放在防潮盒或绝缘安全工具存放柜内，置于通风干燥处。

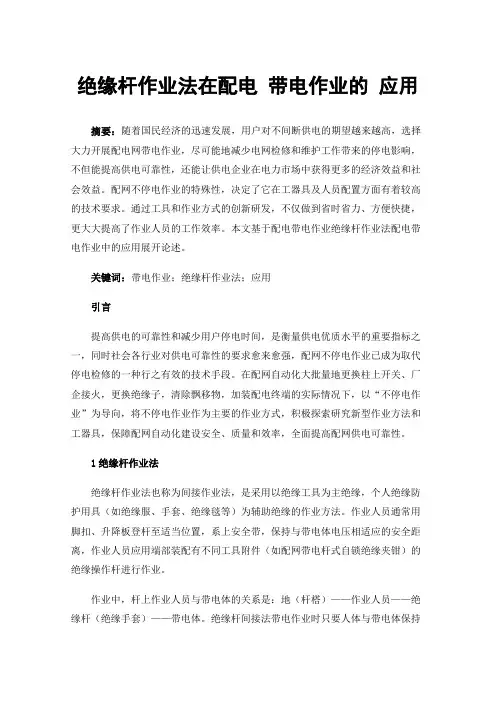

绝缘杆作业法在配电带电作业的应用摘要：随着国民经济的迅速发展，用户对不间断供电的期望越来越高，选择大力开展配电网带电作业，尽可能地减少电网检修和维护工作带来的停电影响，不但能提高供电可靠性，还能让供电企业在电力市场中获得更多的经济效益和社会效益。

配网不停电作业的特殊性，决定了它在工器具及人员配置方面有着较高的技术要求。

通过工具和作业方式的创新研发，不仅做到省时省力、方便快捷，更大大提高了作业人员的工作效率。

本文基于配电带电作业绝缘杆作业法配电带电作业中的应用展开论述。

关键词：带电作业；绝缘杆作业法；应用引言提高供电的可靠性和减少用户停电时间，是衡量供电优质水平的重要指标之一，同时社会各行业对供电可靠性的要求愈来愈强，配网不停电作业已成为取代停电检修的一种行之有效的技术手段。

在配网自动化大批量地更换柱上开关、厂企接火，更换绝缘子，清除飘移物，加装配电终端的实际情况下，以“不停电作业”为导向，将不停电作业作为主要的作业方式，积极探索研究新型作业方法和工器具，保障配网自动化建设安全、质量和效率，全面提高配网供电可靠性。

1绝缘杆作业法绝缘杆作业法也称为间接作业法，是采用以绝缘工具为主绝缘，个人绝缘防护用具（如绝缘服、手套、绝缘毯等）为辅助绝缘的作业方法。

作业人员通常用脚扣、升降板登杆至适当位置，系上安全带，保持与带电体电压相适应的安全距离，作业人员应用端部装配有不同工具附件（如配网带电杆式自锁绝缘夹钳）的绝缘操作杆进行作业。

作业中，杆上作业人员与带电体的关系是：地（杆榙）——作业人员——绝缘杆（绝缘手套）——带电体。

绝缘杆间接法带电作业时只要人体与带电体保持足够的安会距离，又是用绝缘性能良好的绝缘工具进行作业，通过人体的泄露电流和电容电流都非常小，这样小的电流人体是感觉不到的，对人毫无影响，是比较安全的，但如果表面脏污了，如汗水等盐分存在，或绝缘严重受污受潮，则泄漏电流将大增加，严重危及作业人员的人身安全，所以使用时要保持表面干燥洁净，并注意妥善管理，做好防污防潮工作。

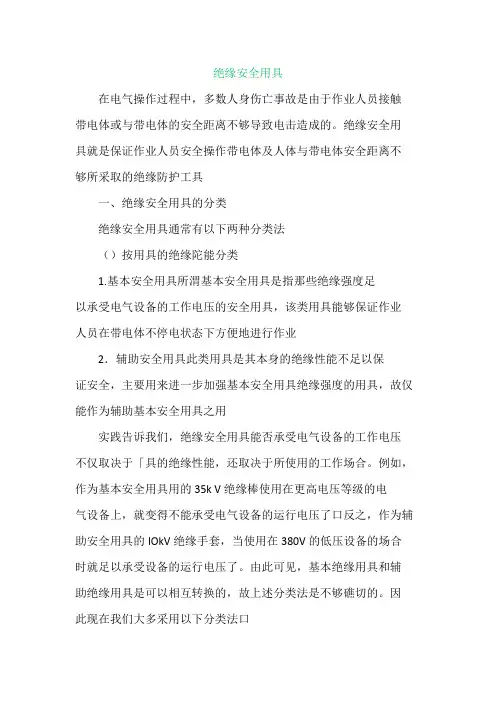

绝缘安全用具在电气操作过程中，多数人身伤亡事故是由于作业人员接触带电体或与带电体的安全距离不够导致电击造成的。

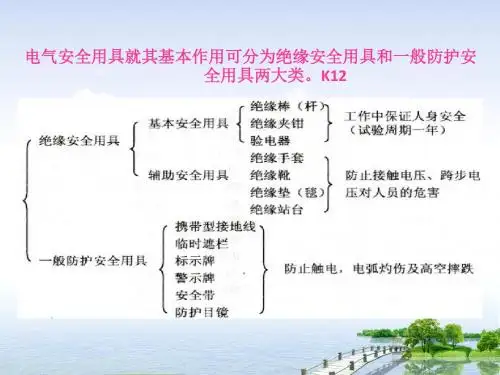

绝缘安全用具就是保证作业人员安全操作带电体及人体与带电体安全距离不够所采取的绝缘防护工具一、绝缘安全用具的分类绝缘安全用具通常有以下两种分类法（）按用具的绝缘陀能分类1.基本安全用具所渭基本安全用具是指那些绝缘强度足以承受电气设备的工作电压的安全用具，该类用具能够保证作业人员在带电体不停电状态下方便地进行作业2．辅助安全用具此类用具是其本身的绝缘性能不足以保证安全，主要用来进一步加强基本安全用具绝缘强度的用具，故仅能作为辅助基本安全用具之用实践告诉我们，绝缘安全用具能否承受电气设备的工作电压不仅取决于「具的绝缘性能，还取决于所使用的工作场合。

例如，作为基本安全用具用的35k V绝缘棒使用在更高电压等级的电气设备上，就变得不能承受电气设备的运行电压了口反之，作为辅助安全用具的IOkV绝缘手套，当使用在380V的低压设备的场合时就足以承受设备的运行电压了。

由此可见，基本绝缘用具和辅助绝缘用具是可以相互转换的，故上述分类法是不够礁切的。

因此现在我们大多采用以下分类法口（二）按使用功能分类1．绝缘操作用具此类用具主要用来进行带电操作、测量和其他需要直接接触电气设备的特定工作，正确使用绝缘操作用具应注意以下两点(1)绝缘操作用具本身必须具备合格的绝缘性能和机械强度（即只能在和其绝缘性能相适应的电气设备上使用。

由以上两点可看出，当使用绝缘操作用具时．必须做到首先应使用合格的绝缘用具，并应掌握正确的使用方法口2．绝缘防护用具此类用具则用于对可能发生的有关电气伤害起到防护作用。

主要用于对泄诵电流、接触电压、跨步电压和其他接近电气设备存在的危险等进行防护因此绝缘防护用具当它的绝缘强度足以承受设备的运行电压时，才可用来直接接触I- 行的电气设备，一般不直接触及带电设备。

使用绝缘防护用具时也必须做到使用合格的绝缘用具，并应掌握其,F确的使用方法二，绝缘操作用具经常使用的绝缘操作用具，般有绝缘操作杆、绝缘夹钳等，如图51,图52所示。

前言1绝缘的概念绝缘是指用绝缘材料把带电体封闭起来,借以隔离带电体或不同电位的导体,使电流能按一定的通路流通。

2绝缘的必要性良好的绝缘是保证设备和线路正常运行的必要条件,也是防止触电事故的重要措施。

3绝缘材料的作用绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉以及保护导体等。

4绝缘工具的概念及分类4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用工具。

4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。

5基本安全绝缘工具基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全用具,如绝缘棒、绝缘夹钳、绝缘台(梯。

6辅助安全绝缘工具辅助绝缘工具是指不足以承受电气运行电压,在电气作业中,配合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电部分。

绝缘棒1定义绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。

2构成绝缘棒由工作头、绝缘杆和握柄三部分构成。

3适用范围绝缘棒主要用在闭合或拉开高压隔离开关,装拆携带式接地线,以及进行测量和试验时使用。

4样式5绝缘棒的操作要求5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于0.7m。

5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作。

5.3三节之间的连接应牢固可靠,不得在操作中脱落。

6绝缘棒的使用注意事项6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤。

6.2必须是经校验后合格的,不合格的严禁使用。

6.3必须适用于操作设备的电压等级,且核对无误后才能使用;6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆。

6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体置于地面上进行,以防杂草、土进入丝扣中或粘缚在杆体的外表上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。

6.6使用时要尽量减少对杆体的弯曲力,以防损坏杆体。
