可拆卸式绝缘操作杆头的研制与应用 刘访

专利名称：一种可伸缩式绝缘操作设备专利类型：实用新型专利
发明人：崔凯,段胜利,赵志强,高毅,雷海峰申请号：CN201420609949.7
申请日：20141012
公开号：CN204130367U
公开日：
20150128
专利内容由知识产权出版社提供
摘要：一种可伸缩式绝缘操作设备，其具有验电功能，包括等长的多节伸缩拉杆、拉杆工作头、验电器头，其特征在于，拉杆工作头为T形且为中空结构；拉杆工作头一侧的伸缩拉杆具有内螺纹、拉杆工作头的下侧具有外螺纹，从而伸缩拉杆和拉杆工作头通过螺纹进行固定连接；拉杆工作头的上侧具有内螺纹、验电器头的一侧具有相应的外螺纹，从而拉杆工作头上侧和验电器头通过螺纹进行固定连接，验电器头的另一侧是用以接触带电设备的探头。

申请人：内蒙古电力(集团)有限责任公司鄂尔多斯电业局东胜铁西供电分局
地址：017000 内蒙古自治区鄂尔多斯市东胜区团结路1号街坊团结小区55号楼
国籍：CN
更多信息请下载全文后查看。

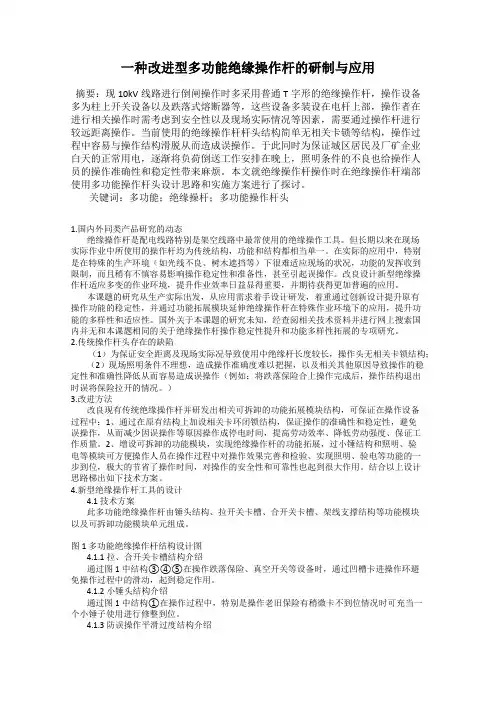

一种改进型多功能绝缘操作杆的研制与应用摘要：现10kV线路进行倒闸操作时多采用普通T字形的绝缘操作杆，操作设备多为柱上开关设备以及跌落式熔断器等，这些设备多装设在电杆上部，操作者在进行相关操作时需考虑到安全性以及现场实际情况等因素，需要通过操作杆进行较远距离操作。

当前使用的绝缘操作杆杆头结构简单无相关卡锁等结构，操作过程中容易与操作结构滑脱从而造成误操作。

于此同时为保证城区居民及厂矿企业白天的正常用电，逐渐将负荷倒送工作安排在晚上，照明条件的不良也给操作人员的操作准确性和稳定性带来麻烦。

本文就绝缘操作杆操作时在绝缘操作杆端部使用多功能操作杆头设计思路和实施方案进行了探讨。

关键词：多功能；绝缘操杆；多功能操作杆头1.国内外同类产品研究的动态绝缘操作杆是配电线路特别是架空线路中最常使用的绝缘操作工具。

但长期以来在现场实际作业中所使用的操作杆均为传统结构，功能和结构都相当单一。

在实际的应用中，特别是在特殊的生产环境（如光线不良、树木遮挡等）下很难适应现场的状况，功能的发挥收到限制，而且稍有不慎容易影响操作稳定性和准备性，甚至引起误操作。

改良设计新型绝缘操作杆适应多变的作业环境，提升作业效率日益显得重要，并期待获得更加普遍的应用。

本课题的研究从生产实际出发，从应用需求着手设计研发，着重通过创新设计提升原有操作功能的稳定性，并通过功能拓展模块延伸绝缘操作杆在特殊作业环境下的应用，提升功能的多样性和适应性。

国外关于本课题的研究未知，经查阅相关技术资料并进行网上搜索国内并无和本课题相同的关于绝缘操作杆操作稳定性提升和功能多样性拓展的专项研究。

2.传统操作杆头存在的缺陷（1）为保证安全距离及现场实际况导致使用中绝缘杆长度较长，操作头无相关卡锁结构；（2）现场照明条件不理想，造成操作准确度难以把握，以及相关其他原因导致操作的稳定性和准确性降低从而容易造成误操作（例如：将跌落保险合上操作完成后，操作结构退出时误将保险拉开的情况。

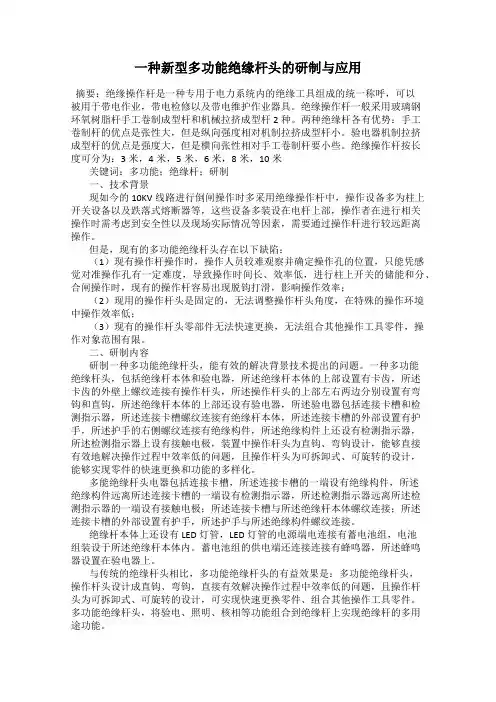

一种新型多功能绝缘杆头的研制与应用摘要：绝缘操作杆是一种专用于电力系统内的绝缘工具组成的统一称呼，可以被用于带电作业，带电检修以及带电维护作业器具。

绝缘操作杆一般采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成型杆2种。

两种绝缘杆各有优势：手工卷制杆的优点是张性大，但是纵向强度相对机制拉挤成型杆小。

验电器机制拉挤成型杆的优点是强度大，但是横向张性相对手工卷制杆要小些。

绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米关键词：多功能；绝缘杆；研制一、技术背景现如今的10KV线路进行倒闸操作时多采用绝缘操作杆中，操作设备多为柱上开关设备以及跌落式熔断器等，这些设备多装设在电杆上部，操作者在进行相关操作时需考虑到安全性以及现场实际情况等因素，需要通过操作杆进行较远距离操作。

但是，现有的多功能绝缘杆头存在以下缺陷：（1）现有操作杆操作时，操作人员较难观察并确定操作孔的位置，只能凭感觉对准操作孔有一定难度，导致操作时间长、效率低，进行柱上开关的储能和分、合闸操作时，现有的操作杆容易出现脱钩打滑，影响操作效率；（2）现用的操作杆头是固定的，无法调整操作杆头角度，在特殊的操作环境中操作效率低；（3）现有的操作杆头零部件无法快速更换，无法组合其他操作工具零件，操作对象范围有限。

二、研制内容研制一种多功能绝缘杆头，能有效的解决背景技术提出的问题。

一种多功能绝缘杆头，包括绝缘杆本体和验电器，所述绝缘杆本体的上部设置有卡齿，所述卡齿的外壁上螺纹连接有操作杆头，所述操作杆头的上部左右两边分别设置有弯钩和直钩，所述绝缘杆本体的上部还设有验电器，所述验电器包括连接卡槽和检测指示器，所述连接卡槽螺纹连接有绝缘杆本体，所述连接卡槽的外部设置有护手，所述护手的右侧螺纹连接有绝缘构件，所述绝缘构件上还设有检测指示器，所述检测指示器上设有接触电极，装置中操作杆头为直钩、弯钩设计，能够直接有效地解决操作过程中效率低的问题，且操作杆头为可拆卸式、可旋转的设计，能够实现零件的快速更换和功能的多样化。

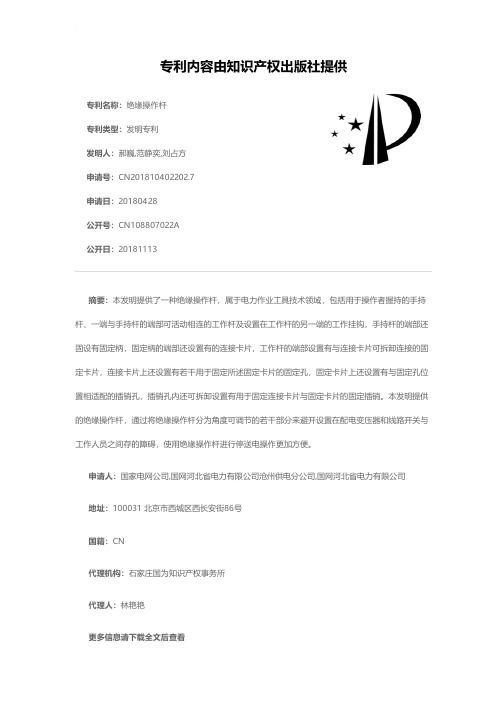

专利名称：绝缘操作杆
专利类型：发明专利
发明人：郝巍,范静奕,刘占方申请号：CN201810402202.7申请日：20180428
公开号：CN108807022A
公开日：
20181113
专利内容由知识产权出版社提供
摘要：本发明提供了一种绝缘操作杆，属于电力作业工具技术领域，包括用于操作者握持的手持杆、一端与手持杆的端部可活动相连的工作杆及设置在工作杆的另一端的工作挂钩，手持杆的端部还固设有固定柄，固定柄的端部还设置有的连接卡片，工作杆的端部设置有与连接卡片可拆卸连接的固定卡片，连接卡片上还设置有若干用于固定所述固定卡片的固定孔，固定卡片上还设置有与固定孔位置相适配的插销孔，插销孔内还可拆卸设置有用于固定连接卡片与固定卡片的固定插销。

本发明提供的绝缘操作杆，通过将绝缘操作杆分为角度可调节的若干部分来避开设置在配电变压器和线路开关与工作人员之间存的障碍，使用绝缘操作杆进行停送电操作更加方便。

申请人：国家电网公司,国网河北省电力有限公司沧州供电分公司,国网河北省电力有限公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：石家庄国为知识产权事务所
代理人：林艳艳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920633891.2(22)申请日 2019.05.06(73)专利权人 王健地址 266600 山东省青岛市莱西市水集街道办事处烟台路86号(72)发明人 李勇　邴龙翔　崔杰　常健　王培崇　史海波　刘小杨　辛格平　刘飞　阚海健　张超　常量　王超　周增辉　方向　高美娟　张云波　闫兆英　吕彦廷　(51)Int.Cl.H01H 3/02(2006.01)(54)实用新型名称一种新型便捷式绝缘操作杆(57)摘要本实用新型公开了一种新型便捷式绝缘操作杆，包括绝缘把手、第一连接柱和第二连接柱，所述绝缘把手顶端设置有第一连接柱，第一连接柱顶端设置有连接片，连接片为扇形结构，连接片通过转轴转动连接有固定板，固定板顶端设置有第二连接柱，第二连接柱顶端设置有第一连杆，第一连杆顶端设置有第二连杆，使用时，通过各个部件之间通过螺纹连接，便于绝缘操作杆的拆卸与安装，便于携带，方便使用，且可根据需要的高度进行增减第一连杆，从而方便使用者根据实际情况进行调节，从而有利于工作的进行，提高了工作效率，同时避免了因操作杆过长或过短给工作带来困难，从而提高了安全性。

权利要求书1页 说明书4页 附图3页CN 209471844 U 2019.10.08C N 209471844U权　利　要　求　书1/1页CN 209471844 U1.一种新型便捷式绝缘操作杆，包括绝缘把手(1)、第一连接柱(2)和第二连接柱(7)，其特征在于，所述绝缘把手(1)顶端设置有第一连接柱(2)，第一连接柱(2)顶端设置有连接片(3)，连接片(3)为扇形结构，连接片(3)通过转轴(5)转动连接有固定板(6)，固定板(6)顶端设置有第二连接柱(7)，第二连接柱(7)顶端设置有第一连杆(9)，第一连杆(9)顶端设置有第二连杆(10)，第二连杆(10)顶端套设有连接套(11)，连接套(11)底部内径与第二连杆(10)顶端外径相等，所述连接套(11)顶端设置有工作头(12)，第二连杆(10)位于连接套(11)下方套设有连接件(13)；所述连接件(13)包括第一连接块(16)和第二连接块(18)，所述第一连接块(16)和第二连接块(18)通过铰链转动连接，且通过铰链连接有安装板(17)，安装板(17)上分别设置有照明灯(14)和摄像头(15)，所述第一连接块(16)和第二连接块(18)远离铰链一端分别设置有第一固定块(20)和第二固定块(22)，第一固定块(20)上设置有第一螺栓(21)，第二固定块(22)底部设置有第一螺母(23)，所述第一连接块(16)和第二连接块(18)通过第一螺栓(21)和第一螺母(23)固定连接，所述第二连杆(10)内腔位于连接件(13)下方设置有蓄电池(27)。
