绝缘操作杆产品解析

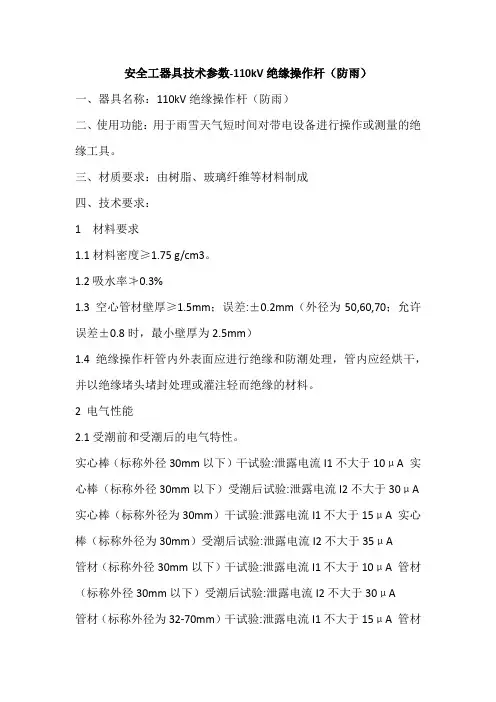

安全工器具技术参数-110kV绝缘操作杆（防雨）一、器具名称：110kV绝缘操作杆（防雨）二、使用功能：用于雨雪天气短时间对带电设备进行操作或测量的绝缘工具。

三、材质要求：由树脂、玻璃纤维等材料制成四、技术要求：1 材料要求1.1材料密度≥1.75 g/cm3。

1.2吸水率≯0.3%1.3 空心管材壁厚≥1.5mm；误差:±0.2mm（外径为50,60,70；允许误差±0.8时，最小壁厚为2.5mm）1.4 绝缘操作杆管内外表面应进行绝缘和防潮处理，管内应经烘干，并以绝缘堵头堵封处理或灌注轻而绝缘的材料。

2 电气性能2.1受潮前和受潮后的电气特性。

实心棒（标称外径30mm以下）干试验:泄露电流I1不大于10μA 实心棒（标称外径30mm以下）受潮后试验:泄露电流I2不大于30μA 实心棒（标称外径为30mm）干试验:泄露电流I1不大于15μA 实心棒（标称外径为30mm）受潮后试验:泄露电流I2不大于35μA管材（标称外径30mm以下）干试验:泄露电流I1不大于10μA 管材（标称外径30mm以下）受潮后试验:泄露电流I2不大于30μA管材（标称外径为32-70mm）干试验:泄露电流I1不大于15μA 管材（标称外径为32-70mm）受潮后试验:泄露电流I2不大于35μA2.2湿态绝缘性能：1200m长试品的1h淋雨试验，试品在100kv工频电压下无滑闪、无火花或击穿，表面无漏电腐蚀痕迹，无可察觉的温升。

3 机械特性3.1机械老化特性：4000次弯曲循环后，目视检查时，试品应该无损伤，也不应该有任何永久变形，4000次弯曲循环后，应通过受潮前及受潮后的绝缘试验。

使用存储要求：绝缘操作杆应贮存在干燥、清洁、通风良好的室内，并架在支架上或悬挂存放，不得斜靠及贴墙放置。

有条件的应存放在恒温、恒湿的安全工器具柜或恒温室。

使用前必须用清洁干燥的抹布擦拭干净。

五、备注：执行标准：DL408-91《电业安全工作规程》标准。

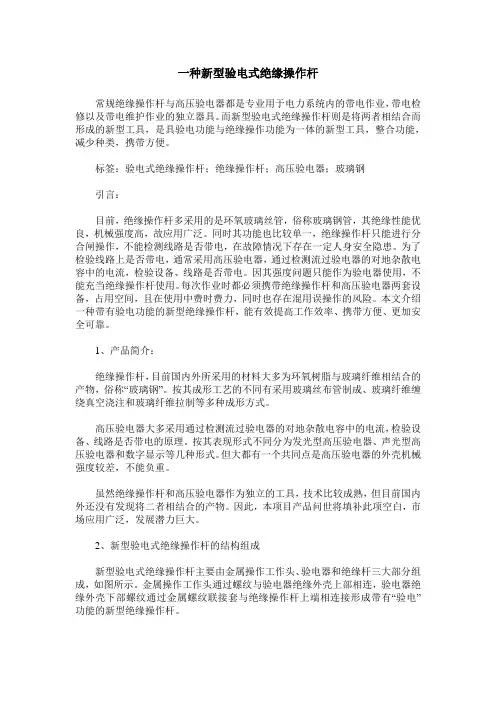

一种新型验电式绝缘操作杆常规绝缘操作杆与高压验电器都是专业用于电力系统内的带电作业，带电检修以及带电维护作业的独立器具。

而新型验电式绝缘操作杆则是将两者相结合而形成的新型工具，是具验电功能与绝缘操作功能为一体的新型工具，整合功能，减少种类，携带方便。

标签：验电式绝缘操作杆；绝缘操作杆；高压验电器；玻璃钢引言：目前，绝缘操作杆多采用的是环氧玻璃丝管，俗称玻璃钢管，其绝缘性能优良，机械强度高，故应用广泛。

同时其功能也比较单一，绝缘操作杆只能进行分合闸操作，不能检测线路是否带电，在故障情况下存在一定人身安全隐患。

为了检验线路上是否带电，通常采用高压验电器，通过检测流过验电器的对地杂散电容中的电流，检验设备、线路是否带电。

因其强度问题只能作为验电器使用，不能充当绝缘操作杆使用。

每次作业时都必须携带绝缘操作杆和高压验电器两套设备，占用空间，且在使用中费时费力，同时也存在混用误操作的风险。

本文介绍一种带有验电功能的新型绝缘操作杆，能有效提高工作效率、携带方便、更加安全可靠。

1、产品简介：绝缘操作杆，目前国内外所采用的材料大多为环氧树脂与玻璃纤维相结合的产物，俗称“玻璃钢”。

按其成形工艺的不同有采用玻璃丝布管制成、玻璃纤维缠绕真空浇注和玻璃纤维拉制等多种成形方式。

高压验电器大多采用通过检测流过验电器的对地杂散电容中的电流，检验设备、线路是否带电的原理。

按其表现形式不同分为发光型高压验电器、声光型高压验电器和数字显示等几种形式。

但大都有一个共同点是高压验电器的外壳机械强度较差，不能负重。

虽然绝缘操作杆和高压验电器作为独立的工具，技术比较成熟，但目前国内外还没有发现将二者相结合的产物。

因此，本项目产品问世将填补此项空白，市场应用广泛，发展潜力巨大。

2、新型验电式绝缘操作杆的结构组成新型验电式绝缘操作杆主要由金属操作工作头、验电器和绝缘杆三大部分组成，如图所示。

金属操作工作头通过螺纹与验电器绝缘外壳上部相连，验电器绝缘外壳下部螺纹通过金属螺纹联接套与绝缘操作杆上端相连接形成带有“验电”功能的新型绝缘操作杆。

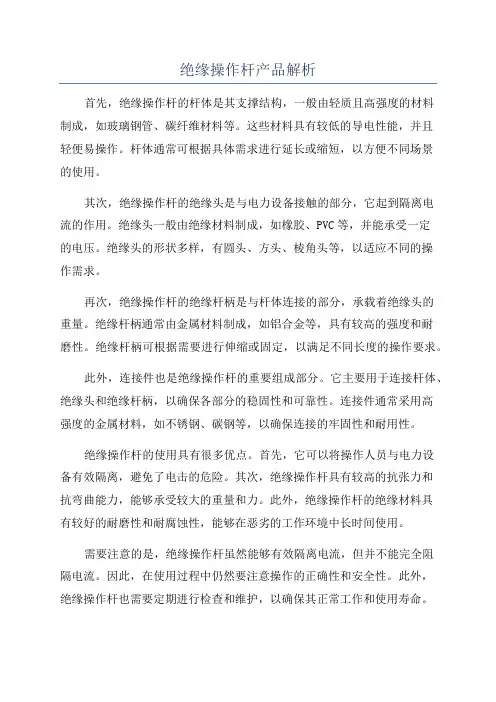

绝缘操作杆产品解析首先，绝缘操作杆的杆体是其支撑结构，一般由轻质且高强度的材料制成，如玻璃钢管、碳纤维材料等。

这些材料具有较低的导电性能，并且轻便易操作。

杆体通常可根据具体需求进行延长或缩短，以方便不同场景的使用。

其次，绝缘操作杆的绝缘头是与电力设备接触的部分，它起到隔离电流的作用。

绝缘头一般由绝缘材料制成，如橡胶、PVC等，并能承受一定的电压。

绝缘头的形状多样，有圆头、方头、棱角头等，以适应不同的操作需求。

再次，绝缘操作杆的绝缘杆柄是与杆体连接的部分，承载着绝缘头的重量。

绝缘杆柄通常由金属材料制成，如铝合金等，具有较高的强度和耐磨性。

绝缘杆柄可根据需要进行伸缩或固定，以满足不同长度的操作要求。

此外，连接件也是绝缘操作杆的重要组成部分。

它主要用于连接杆体、绝缘头和绝缘杆柄，以确保各部分的稳固性和可靠性。

连接件通常采用高强度的金属材料，如不锈钢、碳钢等，以确保连接的牢固性和耐用性。

绝缘操作杆的使用具有很多优点。

首先，它可以将操作人员与电力设备有效隔离，避免了电击的危险。

其次，绝缘操作杆具有较高的抗张力和抗弯曲能力，能够承受较大的重量和力。

此外，绝缘操作杆的绝缘材料具有较好的耐磨性和耐腐蚀性，能够在恶劣的工作环境中长时间使用。

需要注意的是，绝缘操作杆虽然能够有效隔离电流，但并不能完全阻隔电流。

因此，在使用过程中仍然要注意操作的正确性和安全性。

此外，绝缘操作杆也需要定期进行检查和维护，以确保其正常工作和使用寿命。

总之，绝缘操作杆是一种重要的工具，能够保护工作人员的安全。

它的杆体、绝缘头、绝缘杆柄和连接件等组成部分相互配合，能够承受一定的力量和电压，保证了绝缘操作的有效性和可靠性。

选择合适的绝缘操作杆，并正确使用和保养，将有助于提高操作安全性和工作效率。

绝缘操作杆的正确使用方法和注意事项[公司/部门名称]绝缘操作杆的正确使用方法和注意事项１.介绍１.1 什么是绝缘操作杆1.2 绝缘操作杆的用途和重要性2.绝缘操作杆的类型和规格２.１绝缘操作杆的分类2．2 绝缘操作杆的规格和标准3．绝缘操作杆的组成部分３．１绝缘杆身3．2 绝缘抱箍３．3 绝缘手柄３.4 绝缘头部4.绝缘操作杆的正确使用方法4．1 连接绝缘工具和操作杆4.2 使用绝缘操作杆进行操作４．３操作后的处理和存储5.绝缘操作杆的注意事项5.1 操作前的检查5.２遵守操作规程和安全规定５.3 防止操作杆的损坏和磨损5．4 防止绝缘失效和电击风险5.5 操作杆的维护保养6.附件附件1：绝缘操作杆的示意图附件2：绝缘操作杆的维护记录表注释:１．绝缘操作杆:一种用于在电气绝缘环境下进行操作的工具。

2.绝缘杆身:通常由绝缘材料制成的杆状部分，用于提供电气绝缘性能。

3.绝缘抱箍:位于杆身末端附近的部件，用于连接绝缘操作杆和绝缘工具。

4.绝缘手柄：位于绝缘杆身中部的部件,用于操作和控制绝缘操作杆。

5.绝缘头部：位于绝缘杆身末端的部件,与绝缘抱箍或工具接头连接以进行具体操作。

注:本文档涉及附件,请参阅附件1和附件2以获取更详细的信息。

如有任何疑问,请随时咨询。

附件：附件１:绝缘操作杆示意图(提供详细示意图的或附件)附件２：绝缘操作杆维护记录表(提供维护记录表的或附件)注释：1.绝缘操作杆：根据《电力设施绝缘操作规程》中规定的定义,指的是用于保持安全间隙,防止电击的操作工具。

２.绝缘材料：指能够提供必要电气绝缘性能并满足操作要求的材料。

如绝缘塑料、橡胶等。

3.绝缘抱箍:用于连接绝缘操作杆与绝缘工具的部件,并能够提供足够的连接强度和电气绝缘性能。

4.绝缘工具:由绝缘材料制成，能够在带电环境下进行安全、可靠的操作的工具。

５.电击风险：操作员触碰带电部位时,由于电流过大或触及导电部分而导致的人身伤害。

全文结束。

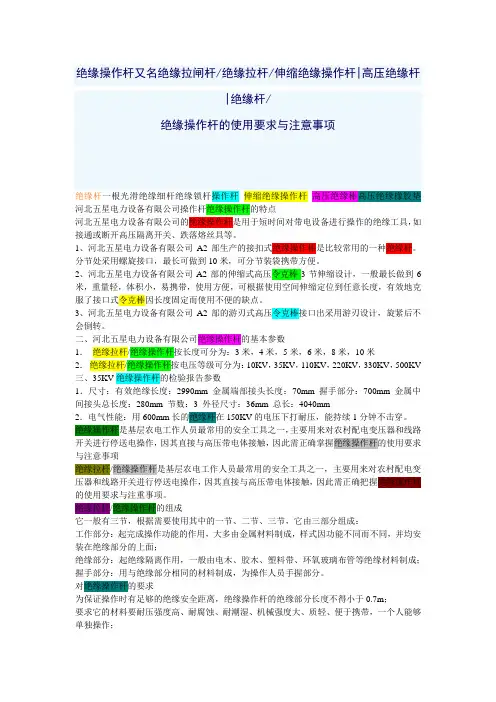

绝缘操作杆又名绝缘拉闸杆/绝缘拉杆/伸缩绝缘操作杆|高压绝缘杆|绝缘杆/绝缘操作杆的使用要求与注意事项绝缘杆一根光滑绝缘细杆绝缘锁杆操作杆伸缩绝缘操作杆高压绝缘棒高压绝缘橡胶垫河北五星电力设备有限公司操作杆绝缘操作杆的特点河北五星电力设备有限公司的绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具，如接通或断开高压隔离开关、跌落熔丝具等。

1、河北五星电力设备有限公司A2部生产的接扣式绝缘操作棒是比较常用的一种绝缘杆。

分节处采用螺旋接口，最长可做到10米，可分节装袋携带方便。

2、河北五星电力设备有限公司A2部的伸缩式高压令克棒3节伸缩设计，一般最长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式令克棒因长度固定而使用不便的缺点。

3、河北五星电力设备有限公司A2部的游刃式高压令克棒接口出采用游刃设计，旋紧后不会倒转。

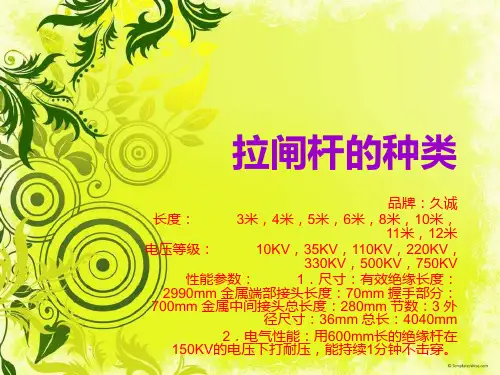

二、河北五星电力设备有限公司绝缘操作杆的基本参数1．绝缘拉杆/绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米2．绝缘拉杆/绝缘操作杆按电压等级可分为：10KV，35KV，110KV，220KV，330KV，500KV 三、35KV绝缘操作杆的检验报告参数1．尺寸：有效绝缘长度：2990mm 金属端部接头长度：70mm 握手部分：700mm 金属中间接头总长度：280mm 节数：3 外径尺寸：36mm 总长：4040mm2．电气性能：用600mm长的绝缘杆在150KV的电压下打耐压，能持续1分钟不击穿。

绝缘操作杆是基层农电工作人员最常用的安全工具之一，主要用来对农村配电变压器和线路开关进行停送电操作，因其直接与高压带电体接触，因此需正确掌握绝缘操作杆的使用要求与注意事项绝缘拉杆/绝缘操作杆是基层农电工作人员最常用的安全工具之一，主要用来对农村配电变压器和线路开关进行停送电操作，因其直接与高压带电体接触，因此需正确把握绝缘操作杆的使用要求与注重事项。

绝缘操作杆的正确使用方法和注意事项绝缘操作杆的正确使用方法和注意事项1. 简介绝缘操作杆是一种用于电力设备绝缘操作的工具。

它的主要作用是保护操作人员免受电击伤害，，它也能够帮助操作人员更好地完成一些高空或高电压区域的操作。

本文将介绍绝缘操作杆的正确使用方法和注意事项，以确保操作人员的安全。

2. 绝缘操作杆的选择2.1 材质选择绝缘操作杆的材质应具备良好的绝缘性能，常见的材质有玻璃纤维、绝缘胶等。

在选择时，应根据实际操作情况和安全要求来确定材质。

2.2 长度选择绝缘操作杆的长度应根据操作场景来确定。

一般情况下，可根据操作高度选择合适的长度，以便操作人员能够轻松接触到需要操作的设备。

3. 使用方法3.1 前期准备在使用绝缘操作杆之前，操作人员应做好以下准备工作：- 确保绝缘操作杆的表面无明显的破损或污染，如有发现应及时更换或清洁；- 检查绝缘操作杆连接处的紧固情况，确保连接牢固；- 根据需要，选择合适的绝缘附件，如抓钳、拉索等。

3.2 使用步骤使用绝缘操作杆时，应按照以下步骤进行操作：1. 确认操作杆的绝缘性能良好，没有破损或污染。

2. 将操作杆的一端连接到所需操作的设备或工具上。

3. 根据需要，装配绝缘附件，如抓钳等。

4. 使用绝缘操作杆将设备或工具移动到所需位置。

5. 进行操作，如开关、拉动等。

6. 操作完成后，使用绝缘操作杆将设备或工具移回原位。

7. 卸下绝缘附件，将绝缘操作杆妥善存放。

4. 注意事项在使用绝缘操作杆时，需注意以下事项：- 切勿在有电源的情况下直接触碰绝缘操作杆，防止电击伤害；- 在潮湿或多雨的环境中使用绝缘操作杆时，应注意防水措施，以确保绝缘杆的绝缘性能；- 在高温环境中使用绝缘操作杆时，应避免长时间暴露在高温下，以防杆体熔化变形；- 长时间不使用绝缘操作杆时，应存放在干燥通风的地方，避免阳光直射；- 在操作过程中，应确保操作人员身体的安全，如佩戴防护用具、保持身体稳定等。

5.绝缘操作杆作为一种用于电力设备绝缘操作的工具，对保障操作人员的安全至关重要。

浅谈传统绝缘操作杆现状摘要：绝缘操纵杆又名电力绝缘操作杆，是电力行业经常用到的电力绝缘杆（高压拉闸杆或高压令克棒的称呼）它主要用于短时与带电体接触，完成一系列的安全作业、维护、运行操作等，常见的绝缘操作杆主要由高强度绝缘的环氧树脂杆与前端的作业头组成。

高压绝缘操作杆广泛用于各类电气设备的带电作业和安全用具使用工作中，操作杆的绝缘性能好坏，直接影响到带电作业工作的开展。

关键词：绝缘操纵杆，电力行业，带电作业1.绝缘操作杆简介绝缘操作杆也叫绝缘棒、操作棒。

绝缘杆主要由工作部份、绝缘部分、握手部分组成。

工作部份由金属制成L形或T形弯钩，其顶端有一粗大部分，防止操作时绝缘棒从刀闸孔中脱出。

工作部分的长度和宽度不大于500mm，以免操作时造成相间短路。

绝缘杆的绝缘部分一般由电木、胶木。

塑料、环氧树脂玻璃布棒（管）等材料制成。

要求绝缘部分表面光滑无裂纹，没有深刻的泪痕或硬伤。

如果用木材制作，表面应磨光并涂绝缘漆。

对用于110kV以上的绝缘棒，绝缘部分的长度应为2～3m，为了便于携带可以分成三至四段，每段的端头用金属螺纹连接。

握手部分与绝缘部分应有明显的分界线。

隔离环的直径比握手部分大20～30mm。

主要是用于断开和闭合高压刀闸，跌落保险（跌落熔断开关）安装或拆除临时接地线，进行正常的带电测量和试验等。

对绝缘棒的要求是安全可靠，不易受潮，有足够的强度而且轻便，单人能自如操作。

使用中应注意绝缘杆虽有足够的耐压强度，能承受设备的工作电压，但威力确保安全，操作人员还必须穿戴好必要的辅助安全用具，如绝缘手套和绝缘靴等。

在雨、雪或潮湿的天气，在室外使用绝缘杆应装有防雨的伞形罩，使伞的下部保持干燥，没有伞形罩的绝缘杆一般不得在上述天气中使用。

绝缘杆在使用中要防止碰撞，以避免损坏表面绝缘层。

平时绝缘杆应保存在干燥的地方，一般应放在特制的架柜内，放置时不应与墙或地面接触，以免损伤绝缘层和变形。

绝缘杆应定期进行耐压试验，每年一次。

最常用安全工具【绝缘操作杆】的技术参数和使用注意事项绝缘操作杆概述绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具，如接通或断开高压隔离开关、跌落熔丝具等。

绝缘操作杆采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的优质环氧树脂管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。

其握手部分采用硅橡胶护套及硅橡胶伞裙粘接，绝缘性能极佳，安全可靠端部金属接头采用内嵌式结构更牢固、安全、可靠。

绝缘操作杆高压拉闸杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒) 按电压等级可分为10KV、35KV、110KV、220KV、330KV、500KV。

是根据电力系统生产、运行、维护需要而研制开发的适用型产品。

绝缘操作杆采用目前国际广泛应用的环氧树脂和无碱玻璃纤维材料复合加压整体环绕的工艺，使质量外观色彩均达到了GB13398-92国际标准。

绝缘操作杆基本参数1．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的按长度分为：3米，4米， 5米，6米，8米，10米2．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的基本参数按电压等级分为：10KV、35KV、110KV、220KV、330KV、500KV绝缘操作杆应用范围绝缘操作杆的广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

绝缘操作杆分类1、按电压等级分为：10 KV、35KV、110KV、220KV、330KV、500KV。

2、按材质分为：玻璃布拉闸杆、酚醛树脂拉闸杆，环氧树脂拉闸杆等。

3、按使用环境分为：普通型拉闸杆，防雨型拉闸杆（全天候拉闸杆）。

4. 绝缘操作杆根据长度分为：A. 分节接扣式绝缘操作杆 (又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，铁接扣式操作杆又称螺旋式操作杆,分节处采用螺旋接口，最长可做到10米，可分节装袋携带方便。

(按长度与节数可分为：2节3米，3节3米，3节4米，3节4.5米，3节5米，，4节6米，4节8米，5节10米 )B. 伸缩式绝缘操作杆：(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，伸缩式高压绝缘操作杆3节伸缩设计，一般最长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式拉闸杆因长度固定而使用不便的缺点。

浅谈10kV配网带电作业多功能电动绝缘操作短杆的研制身份证号：******************摘要：本文介绍了一种新型的多功能电动绝缘操作短杆，其具体表现在于其可用于10kV配网带电作业中的线路接地、绝缘子更换、导线接地等操作。

该短杆采用电动机驱动，使其具有轻便、灵活、安全可靠等特点。

相比传统的人工操作方式，该短杆的使用可以大大提高工作效率和作业质量。

此外，该短杆的多功能性也使得其具有更广泛的应用前景。

关键词：10kV配网；带电作业；绝缘操作短杆；多功能；电动驱动引言随着电力行业的发展，10kV配网带电作业日益普及，而传统的手动绝缘操作短杆已经无法满足工作需求。

这种短杆不仅操作不够灵活，而且安全性无法得到保障，给工作人员带来了很大的风险。

因此，需要一种更为先进的多功能电动绝缘操作短杆，以满足现代化电力系统的需求。

这种电动绝缘操作短杆不仅可以提高工作效率，而且可以大大降低工作人员的安全风险，为电力行业的发展提供更好的保障。

一、研制背景1.1传统手动绝缘操作短杆的不足传统手动绝缘操作短杆的操作不便体现在操作时需要人员站在高处，使用手动短杆进行绝缘操作，由于手动短杆长度较短，需要多次更换位置，操作效率低下；同时由于手动短杆操作距离较远，操作时需要人员站在较高的位置，存在安全隐患。

而新型的配网带电作业短杆则能够克服这些问题，它采用电动机械手臂控制绝缘杆，操作更为便捷，能够远程操控，提高操作效率；同时由于不需要人员站在高处进行操作，安全隐患大大降低。

因此，传统手动绝缘操作短杆已经无法满足现代化配网带电作业的需求，新型的配网带电作业短杆将逐渐取代传统手动绝缘操作短杆，成为配网带电作业的主要工具。

1.2研制多功能电动绝缘操作短杆的必要性该短杆的研制是为了提高10kV配网带电作业的效率和质量。

这种短杆具有多种功能，可以用来进行绝缘操作，也可以进行带电检修。

通过使用这种短杆，可以有效地减少带电作业的人员数量，提高作业的安全性和效率。
