交流伺服电机减速机

  • 格式：docx
  • 大小：3.35 MB
  • 文档页数：20

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机
PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，
精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形
美观、 安装方便、定位精准等特点,适用于交流伺服马达、直流 伺
服马达、步进马达的减速传动。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数
百种规格。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数
百种规格。

技术参数：
外形尺寸： 40mm---160mm
减速比： 3---512
传递力矩： 5Nm---895Nm
精密侧隙：≤5arcmin
安装方式： 任意

PLE型号及速比：
PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200
L1级速比（3 4 5 7 8 10）
L2级速比（9 12 15 16 20 25 32 40 64）
L3级速比（60 80 100 120 160 200 256 320 512）

S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精
密 K1光孔 K2单键孔 K3花键孔

行星减速机产品特色：
.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围
内可选。

.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高
于其它品牌同规格减速机。

.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机
PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品
连接使用,如：

安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川
伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登
齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、
富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德
伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克
伺服、AMK伺服等伺服电机和步进电机。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机
枫信精密行星减速机在主要行业应用
CNC 龙门铣床、CNC 龙门磨床
CNC 综合加工机、CNC深孔加工机
CNC 落地搪床、CNC钻孔机
CNC 龙门刨床、 CNC 冲床
CNC 重型卧车.立车
产业机械
包装机械、印刷机、 攻牙机
纺织机械、 弯管机、 弯板机
木工机、 吹瓶机、 雕刻机
充填机、 射出成型机、 CNC弹簧机
雷射切割机、雷射焊接机
工厂自动化工业
半导体机械设备、 光电面板
机械手臂、自动仓储运搬系统
金属表面处理设备

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机
KB系列伺服行星减速机
产品特点：回程间隙小、刚性好、承载能力强、转动比范围广、效
率高、寿命长、噪音小、体积轻小、安装方便、外形美观。
安装方式：方形立式法兰输出，任意安装。
输入种类：交流伺服马达、直流伺服马达、步进马达。
型号分为：KB60、KB90、KB115、KB142、KB180、KB220、
KB280、KB340、KB400
传动比分类：
一级速比：3、4、5、7、10
回程间隙：4-12arcmin
二级速比：9、12、15、16、20、25、25、35、40、50、70、
100
回程间隙：6-18arcmin
三级速比：60、64、80、100、125、160、200、250、280、
350、400、500、700、1000
回程间隙：7-24arcmin
应用领域：精密机床、军工设备、冶金设备、风力发电设备，化工
设备、太阳能、工业机器人、输送设备、工程机械、纺织设备、橡
塑设备，食品机械、日用品机械、平面玻璃生产线、包装设备、印
刷设备、汽车生产线等高精度场合的应用。
性能参数：
转动惯量：
KBD系列行星减速机
型号 KBD60 KBD90 KBD115 KBD142 KBD180 KBD220 级数
K1 40 42 55 100 88 110 1 64 75 95 160 80 98 2
88 105 95 135 80 98 3

K2 60 65 85 130 112 140 1 80 100 125 190 105 128 2
110 130 125 160 105 128 3
K3 10 10 12.5 10 12 15
K4 45 55 70 90 108 132
K5 80 105 130 165 200 250
K6 100 125 150 190 225 280
K7 7 9 9 - - -
K8 12.5 12.5 15 19 18 22
K9 Φ6.5 Φ9 Φ9 Φ11 Φ13 Φ17
K10 Φ13 Φ15 Φ15 - - -

详细选型参数及尺寸参数
•
KB400伺服电机行星减速机配15KW11KW7.5KW松下台达安川伺
服电机

•
KB340伺服电机行星减速机可以配7.5KW,11KW15KW22KW三菱
台达伺服电机

•
IBIBR系列伺服行星减速机
•
PSWPS系列伺服减速机
•
卧式伺服电机专用行星齿轮减速机西门子三菱台达安川施耐德松下
KS系列伺服电机蜗轮减速机
KS50 KS63 KS75 KS90 KS110 KS130 KS150
枫信KS精密伺服蜗轮减速机：
具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、
外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马
达、直流伺服马达减速传动。适合于全球任何厂商所制造的驱动产
品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐
德等等。
KS精密伺服蜗轮减速机特点：
1、背隙在5－15弧分，
2、标准中心距: 50; 75; 90; 110;130;150.
3、传动比：一级：7.5－80;二级：60－500;三级：400－4000
4、输入功率：0.4KW-15KW
5、4个安装表面
6、表面光滑，外型轻小
7、低噪声，发热量小。
8、法兰可替换，可适配不同厂家的伺服电机
9、整机采用通用可替换部件组装。
产品应用：
适用于快速、精确定位机构：
（1） 适用于精密加工机床、印刷机械，食品机械、纺织机械，印
花机械，自动化产业、工业机器人、医疗检验、精密测试仪器和自
动化高精度的机电产品行业等；
（2） 适用于工厂自动化快速移载机构、机器人手臂抓取机构、智
能立体仓库等。
详细选型参数及尺寸参数

•
NMRV110 蜗轮减速器配伺服电机
•
KS30蜗轮蜗杆减速机配100W伺服电机尺寸
•
KS90速比50带扭力臂配台达伺服电机ECMA-E11310FS刹车电
机
•
FX130-035键10-180X180枫信减速机
•
FX075-024-130X130枫信减速机
•
FX050-14-60X60枫信减速机
•
FX110-035键10-180X180枫信减速机
•
FX063-019-80X80枫信减速机
•
蜗轮减速机输出法兰
•
输出轴尺寸输入轴尺寸扭力臂尺寸。蜗轮尾出轴【E】尺寸，蜗轮输
出轴【DZ,SZ】尺寸，扭力臂【A】尺寸

上海枫信专业工厂专注于生产行星减速机，专业为伺服电机、
步进电机配套行星减速机、精密行星减速机、直角式行星减速机、
伺服电机/步进电机专用直角式行星减速机、伺服电机/步进电机专
用行星换向器，重载型行星减速机系列减速机，同时公司还致力于
工业机器人，控制和定位精度、都要求达到最高精度减速机厂家。
精湛的一体化设计，与科技完美结合，带给您非同一般的品质。每
一件优质的产品都源于枫信人严谨的工作态度，科学的工艺流程控
制和严格的质量检测，为客户创造实实在在并且持久的价值。十年
沉淀铸就枫信减速机，尖端品质。经典全能型行星齿轮箱，标准型
齿轮箱非常适合高定位精度和高动态周期工作制的应用。

合集下载

STOBER

STOBER

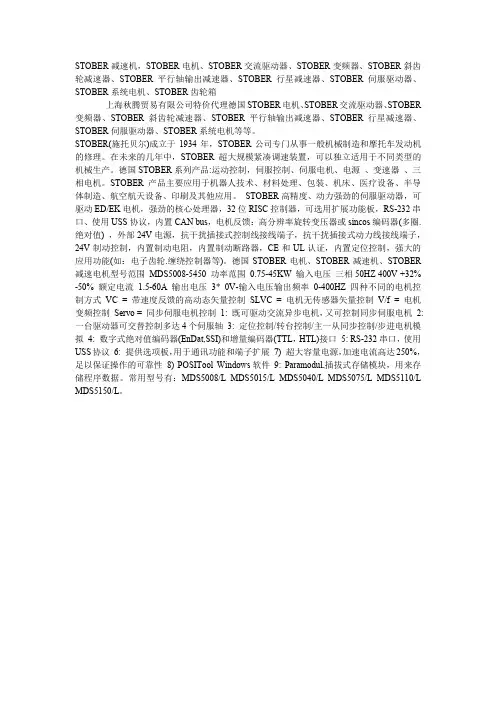

STOBER减速机，STOBER电机、STOBER交流驱动器、STOBER变频器、STOBER斜齿轮减速器、STOBER平行轴输出减速器、STOBER行星减速器、STOBER伺服驱动器、STOBER系统电机、STOBER齿轮箱上海秋腾贸易有限公司特价代理德国STOBER电机、STOBER交流驱动器、STOBER 变频器、STOBER斜齿轮减速器、STOBER平行轴输出减速器、STOBER行星减速器、STOBER伺服驱动器、STOBER系统电机等等。

STOBER(施托贝尔)成立于1934年，STOBER公司专门从事一般机械制造和摩托车发动机的修理。

在未来的几年中，STOBER超大规模紧凑调速装置，可以独立适用于不同类型的机械生产。

德国STOBER系列产品:运动控制，伺服控制、伺服电机、电源、变速器、三相电机。

STOBER产品主要应用于机器人技术、材料处理、包装、机床、医疗设备、半导体制造、航空航天设备、印刷及其他应用。

STOBER高精度、动力强劲的伺服驱动器，可驱动ED/EK电机，强劲的核心处理器，32位RISC控制器，可选用扩展功能板，RS-232串口、使用USS协议，内置CAN bus，电机反馈：高分辨率旋转变压器或sincos编码器(多圈.绝对值) ，外部24V电源，抗干扰插接式控制线接线端子，抗干扰插接式动力线接线端子，24V制动控制，内置制动电阻，内置制动断路器，CE和UL认证，内置定位控制，强大的应用功能(如：电子齿轮.缠绕控制器等)。

德国STOBER电机、STOBER减速机、STOBER 减速电机型号范围MDS5008-5450 功率范围0.75-45KW 输入电压三相50HZ 400V +32% -50% 额定电流1.5-60A 输出电压3* 0V-输入电压输出频率0-400HZ 四种不同的电机控制方式VC = 带速度反馈的高动态矢量控制SLVC = 电机无传感器矢量控制V/f = 电机变频控制Servo = 同步伺服电机控制1: 既可驱动交流异步电机，又可控制同步伺服电机2: 一台驱动器可交替控制多达4个伺服轴3: 定位控制/转台控制/主一从同步控制/步进电机模拟4: 数字式绝对值编码器(EnDat,SSI)和增量编码器(TTL，HTL)接口5: RS-232串口，使用USS协议6: 提供选项板，用于通讯功能和端子扩展7) 超大容量电源，加速电流高达250%，足以保证操作的可靠性8) POSITool Windows软件9: Paramodul,插拔式存储模块，用来存储程序数据。

HarmonicDrive伺服电机谐波减速器

HarmonicDrive伺服电机谐波减速器

这就是谐波减速器中的三大件，柔轮，钢轮，和波发生器，钢轮的齿数比柔轮大2-4个齿由波发生器带动柔轮做可控变形，来实现柔轮和钢轮的错齿来传递扭矩和运动，机械手中的谐波减速器是通过伺服电动机或步进电机来控制的，，伺服或步进是由驱动器控制，驱动器是由上位的控制器控制，，可以是PC,PLC。

追问首先谢谢你的回答，我想再问下，图中的波发生器是什么？谢谢了！HarmonicDrive伺服电机产品型号：产品描述:HarmonicDrive将电机和减速机集成为一体式，加装编码器，体积更小，重量更轻。

减速比大，同事啮合的齿数多，承载能力强，运动平稳，无背隙无回差，传动效率高。

|产品特点|型号|额定表|产品图纸|采用扁平形状、中空孔构造，FHA-C实现了机械、装置小型化、构造简单化。

●薄型、小巧●中空结构●高转矩、高刚性、高精度●内置刚性性能优异的支撑装置●具有多种控制功能的控制单元也已系列化[用途]●机床: 转塔刀分度、分度盘、装载机●机器人: 旋转、关节驱动部●半导体制造设备: 搬运机器人、检查平台●液晶制造设备: 搬运机器人、检查平台、感光剂涂抹辊驱动●印刷机: 感光剂涂抹辊驱动机型: FHA-C系列型号: 17版本符号: C表示最新版本谐波驱动减速比: 50、100、160编码器种类和分辨率• E250 : 相对位置编码器2500p/r• S248 : 绝对位置编码器2048p/r选购配件符号（详细情况，请咨询我公司营业所）特殊规格（标准品不标SP）HA-655-2-200或HA-675-2-200组合驱动器-(HA-655-2A-200或HA-675-2A-200)。

减速器-AB060-S2-P2-配装400W伺服电机减速器-减速比1：5

减速器-AB060-S2-P2-配装400W伺服电机减速器-减速比1：5

减速器AB060-S2-P2 配装400W伺服电机减速器减速比1：5特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三70 4-M4 ф11(F7）35 ф50(H7） 5 64 126 145 170 4-M4 ф14(F7）35 ф50(H7） 5 64 126 145 1机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级70 4-M4 14F7 35 50(H7) 5 90 165 188 290 4-M5 19F7 35 70(H7) 5 90 165 188 2115 4-M8 19F7 55 95(H7) 5 130 185 208 2机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级90 4-M6 19F7 55 70(H7) 10 130 203 235 2145/130 4-M8 22/24F7 65 110(H7) 10 130 213 245 2 165 4-M10 32F7 65 130(H7) 10 150 233 265 3LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级145 4-M8 22(F7) 65 110(H7) 10 150 280 326 3 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 3 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 4LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三200 4-M12 35F7 82 114.3H7 10 188 320 368215 4-M12 38/42F7 115 180H7 10 188 340 388235 4-M12 55F7 120 200H7 10 220 342 390LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三200 4-M12 35F7 82 114.3H7 10 188 362 425215 4-M12 38/42F7 116 180H7 10 188 362 425235 4-M12 55F7 116 200H7 10 220 392 42511000W 265 4-M12 55F7 116 230H7 10 250 392 425 470LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三215 4-M12 38/42F7 116 180H7 10 188 400 488235 4-M12 55F7 116 200H7 10 220 400 488265 4-M12 55F7 116 230H7 10 250 400 488300 4-M12 60F7 140 250H7 10 285 430 520[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

台达伺服电机说明书蜗轮蜗杆减速机电机减速一体机,NMRV40-20-Y..

台达伺服电机说明书蜗轮蜗杆减速机电机减速一体机,NMRV40-20-Y..

台达伺服电机说明书蜗轮蜗杆减速机电机减速一体机,NMRV40-20-Y..欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。
