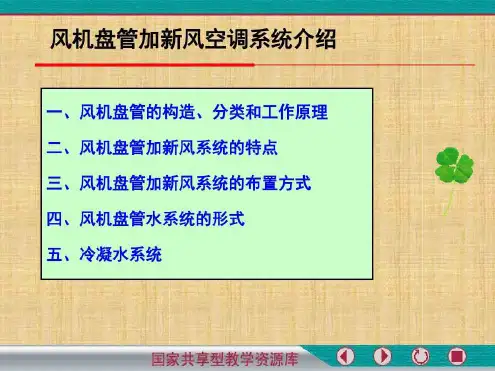

风机盘管加新风系统介绍.精编版

对不设卫生间的空调房间（如普通小间办 公室）应在空调房间的适当位置开设排风口并 和排风管连通，用排风机向室外排风。连接各 房间排风口的排风支管应设防火阀。
4.冷热源设施
风机盘管加新风系统必须有生产冷水和 热水的设备：冷水机组和蒸汽--水式热水 器或电热水器。现在已推广采用中央热水 机组生产热水。
冷热源设备通常设置在专用的中央机房 内。对有地下室的高层建筑，中央机房一 般位于地下层内；若无地下层时，中央机 房可设在建筑物内首层或与建筑物邻近的 适当位置。
空调制冷系统通常由冷水机组、冷水泵、冷却水 泵和冷却塔组成两套以上的既可独立运行又可相互 切换的系统。各设备都应既能手动控制，又能自动 整套投入运行。任一设备发生故障整套运行应能连 锁，并可通过手动切换组合成新的系统。
新风机回水管路上设电动二通阀（比 例调节）由新风机感温器根据新风温度变 化自动控用阀的开度，调节流经新风机换 热器盘管的水量。
风机盘管新风供给方式
2.回风设施
明装的风机盘管可直接从机组自身的回风口吸入回风。 暗装的风机盘管，由于通常吊装在房间顶棚上方，所 以应在风机盘管背部的顶棚上，开设百叶式回风口加 过滤网采集回风。
3.排风设施
客房大多设有卫生间，可在卫生间装顶棚 式排风扇，用排风支管连接排风干管，各房间 排风汇集于排风干管后用排风机排至室外。排 风支管也应设防火阀。
卧式风机盘管
立 式 风 机 盘 管
嵌入式风机盘管
风机盘管机组的组成
风机 热交换盘管 机壳 接水盘 控制器
风机盘管的分类
按冷热媒管路分： 风机盘管机组中用来冷却或加热空气的盘管要通 以冷水或热水。因此机组的水系统至少应装设供、 回水管各一根，即做成双管系统。若采用冷、热 媒管路分开供应，可做成三管或四管式系统。 按风机盘管放置形式分： 风机盘管机组有立式和卧式、嵌入式三种。立式 的可以沿墙设置在地面上或放在窗台下；卧式的 可以悬挂在天花板下或者安装在天棚里。

风机盘管加新风系统施工方案1、暖通工程概况该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机1台。

2、施工组织2.1 劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。

2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。

针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。

2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。

2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表1。

表1 劳动力计划表2.5施工机具准备具体施工用机具见下表2。

表2 施工机具计划表3、主要项目施工方法及要求 3.1预留预理通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为3.1.1采用木盒预埋方式，为便于拆除预留和预埋，坚井穿楼板洞和穿墙洞，，固定要稳固和方正，不影响合100mm按风管规格尺寸四边各放大模，拆模后应立即剔出木盒。

空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打3.1.2并在砼能上人的时候把钢套管拔完砼达到一定强度时将钢套管松动。

预埋要求详见下表然后刷上机油以备下次使用。

出后及时清理干净，。

3空调水管预埋、预留洞规格表表3层人防洞的预留、预埋必须按人防有关要求执行。

B2注：，因此预留、预埋部分需要有详细的本工程争创结构“长城杯”3.1.3 控制方法。

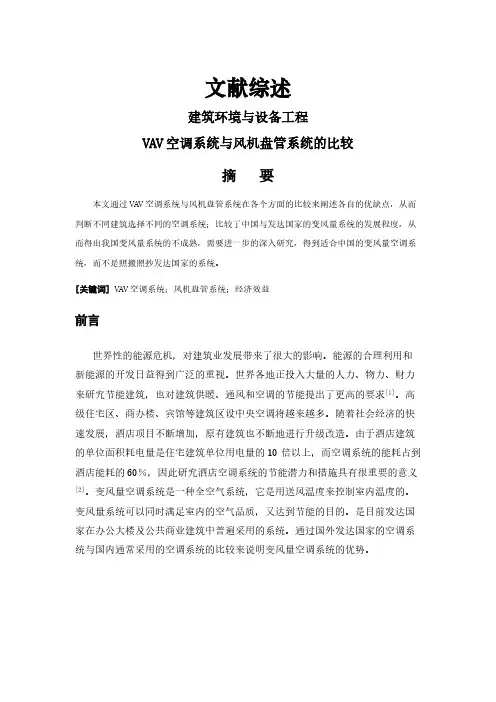

文献综述建筑环境与设备工程VAV空调系统与风机盘管系统的比较摘要本文通过VAV空调系统与风机盘管系统在各个方面的比较来阐述各自的优缺点，从而判断不同建筑选择不同的空调系统；比较了中国与发达国家的变风量系统的发展程度，从而得出我国变风量系统的不成熟，需要进一步的深入研究，得到适合中国的变风量空调系统，而不是照搬照抄发达国家的系统。

[关键词] VAV空调系统；风机盘管系统；经济效益前言世界性的能源危机，对建筑业发展带来了很大的影响。

能源的合理利用和新能源的开发日益得到广泛的重视。

世界各地正投入大量的人力、物力、财力来研究节能建筑，也对建筑供暖、通风和空调的节能提出了更高的要求[1]。

高级住宅区、商办楼、宾馆等建筑区设中央空调将越来越多。

随着社会经济的快速发展，酒店项目不断增加，原有建筑也不断地进行升级改造。

由于酒店建筑的单位面积耗电量是住宅建筑单位用电量的10 倍以上，而空调系统的能耗占到酒店能耗的60％，因此研究酒店空调系统的节能潜力和措施具有很重要的意义[2]。

变风量空调系统是一种全空气系统，它是用送风温度来控制室内温度的。

变风量系统可以同时满足室内的空气品质，又达到节能的目的。

是目前发达国家在办公大楼及公共商业建筑中普遍采用的系统。

通过国外发达国家的空调系统与国内通常采用的空调系统的比较来说明变风量空调系统的优势。

1 风机盘管与VAV空调系统概念上比较风机盘管加新风系统是在五、六十年代在发达国家率先出现的，是用来代替全空气定风量系统。

风机盘管加新风空调系统由两部分组成。

一是按房间分别设置的风机盘管机组，其作用是负担空调房间的冷、热负荷；二是新风系统，通常新风经过冷、热处理，新风机组仅负担新风负荷，以满足卫生要求[3]。

比起风机盘管，VAV系统提供了工商业建筑所需的更多新风和更宁静、更准确的温度控制功能。

透过主风道的风压监察及控制。

VAV系统可以实现智能建筑所必备的能源监察、管理和节能，VAV系统末端装置的结构也可避免漏水和水管维护的烦恼。

风管机和风机盘管的认识与区别1、按照空调系统所用的处理介质分类
2、按照空气处理设备的位置分类
二、区别
上面的分类用了两个表格，其实就是为了说这一句话：风机盘管是半集中式水介质中央空调系统的末端设备，与主机一对多。

而风管机是近些年才在国内流行的，是全分散式制冷剂介质空调系统的室内机，可以近似理解为家用空调的升级版。

风管机可以家用，也可以用于公建，与室外机一对一。

在外观上两者相差无几，都需要安装在吊顶内。

以上就是两者最根本的区别。

实物图片如下：
三、风机盘管和风管机的系统组成示意
1、风机盘管的系统结构图如下：
2、风管机一对一系统结构图如下：
四、安装时的几个问题
1、风管机
1）机身接管位置与管路预留洞方向一致，可节约铜管；
2）机身标高高于预留洞，便于冷凝水排出。

3）吊顶留检修口
2、风机盘管
1）为什么要在回水管上安装电动二通阀？
在风机停止运转后，切断水路，减少冷凝水的产生。

2）为什么要下供上回？
同冷水管、热水管并行工况时将冷水管敷设在热水管的下方道理一样，也是为了减少冷凝水的产生。
