风机盘管加新风系统——处理过程

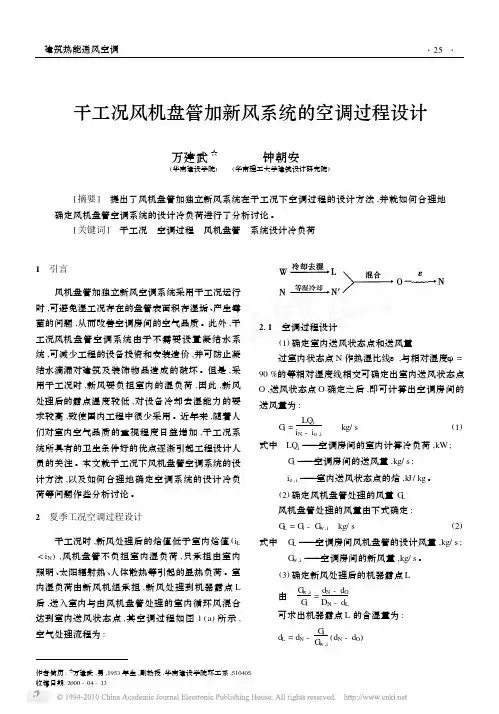

作者简历:☆万建武,男,1953年生,副教授,华南建设学院环工系,510405收稿日期:2000-04-13干工况风机盘管加新风系统的空调过程设计万建武☆(华南建设学院)　钟朝安(华南理工大学建筑设计研究院)[摘要]　提出了风机盘管加独立新风系统在干工况下空调过程的设计方法,并就如何合理地确定风机盘管空调系统的设计冷负荷进行了分析讨论。

[关键词]　干工况　空调过程　风机盘管　系统设计冷负荷1　引言风机盘管加独立新风空调系统采用干工况运行时,可避免湿工况存在的盘管表面积存湿垢、产生霉菌的问题,从而改善空调房间的空气品质。

此外,干工况风机盘管空调系统由于不需要设置凝结水系统,可减少工程的设备投资和安装造价,并可防止凝结水滴漏对建筑及装饰物品造成的破坏。

但是,采用干工况时,新风要负担室内的湿负荷,因此,新风处理后的露点温度较低,对设备冷却去湿能力的要求较高,致使国内工程中很少采用。

近年来,随着人们对室内空气品质的重视程度日益增加,干工况系统所具有的卫生条件好的优点逐渐引起工程设计人员的关注。

本文就干工况下风机盘管空调系统的设计方法,以及如何合理地确定空调系统的设计冷负荷等问题作些分析讨论。

2　夏季工况空调过程设计干工况时,新风处理后的焓值低于室内焓值(i L <i N ),风机盘管不负担室内湿负荷,只承担由室内照明、太阳辐射热、人体散热等引起的显热负荷。

室内湿负荷由新风机组承担,新风处理到机器露点L 后,送入室内与由风机盘管处理的室内循环风混合达到室内送风状态点,其空调过程如图1(a )所示,空气处理流程为:211　空调过程设计(1)确定室内送风状态点和送风量过室内状态点N 作热湿比线ε,与相对湿度φ=90%的等相对湿度线相交可确定出室内送风状态点O ,送风状态点O 确定之后,即可计算出空调房间的送风量为:G i =LQ ii N -i o ,i kg/s(1)式中　LQ i ———空调房间的室内计算冷负荷,kW ;G i ———空调房间的送风量,kg/s ;i o ,i ———室内送风状态点的焓,k J/kg 。

风机盘管加新风工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!风机盘管加新风系统是一种常见的空调系统，它结合了风机盘管空调和新风系统的功能，提供舒适的室内环境和健康的空气质量。

风机盘管加新风系统的典型设计与控制在风盘加新风系统的分类上，会出现一些分类的形式。

如果按照新风机组在工作时所承担的室内负荷状况来进行分类则可以分为以下几类，即新风不承担室内负荷、新风承担部分室内负荷Ⅰ，（承担部分显热负荷，不承担潜热负荷）、新风承担部分室内负荷Ⅱ（承担部分显热负荷，并承担全部潜热负荷）。

下面，分别就这些类型的设计特点以及其控制逻辑的设计思路进行说明。

新风不承担室内负荷新风不承担室内负荷，由风机盘管承担全部室内负荷。

这样设计要求新风机组在处理室外新风时将其处理到室内状态的等焓线上。

即，送入室内的经过处理后新风不会与室内的经过风盘处理的空气产生热量的搬运。

送风温湿度的确定新风机组控制的是通过冷、热盘管上水阀的调节进而调节机组送风的温湿度。

那么根据焓湿图上对于该类型系统工作状态的描述可以得出。

这一类型系统新风机组的送风温湿度应该处理到机器露点，或者是考虑一定温升（管道或风机）后的机器露点。

机器露点的确定机器露点通过焓湿图可以看出，是由室外状态和室内状态的等焓线以及90%的相对湿度线所确定的。

在这三个量中，只有90%相对湿度线是确定的，其余两个状态在空调系统的实际运行过程中都是变化的。

在确定送风状态点时，首先要确定室内状态点。

确定室内状态点的温湿度参数后，可以很容易的确定出基于这一组参数的焓值，这个焓值也就是室内状态的焓值。

沿该焓值所在等焓线与90%相对湿度线相交后得到的就是新风机组所需要处理到的机器露点，同时也就是新风机组的送风状态点。

所以可以看出，新风机组的送风状态点的确定是与室内状态参数相关的，其与室外状态参数无关。

室内状态参数的改变导致了机器露点的变化。

冬季运行工况相对于制冷季而言，在冬季的运行工况下，新风机组处理新风的任务变成了对新风进行加温加湿处理。

其送风状态点的确定也有所变化。

送风状态点依旧是可以由室内状态参数求得。

但是，在求取送风状态点时，一些对于每个项目来讲是个性化的参数将会出现在计算过程中，例如风机盘管的加热能力（KW）、空调房间的冬季计算热、湿负荷等。

风机盘管加新风系统示例风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。

L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。

O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。

三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。

民用建筑空调冷负荷估算指标房间名称室内人数建筑负荷人体负荷照明负荷新风量人/m2W/m2W/m2W/m2m3/(人·h) 包厢0.5 40 84 17 151、新风机组的计算及选型新风量：31519285/xfM m h=⨯=新风负荷：1.2285 1.2()(105.1158.45) 4.4336003600xfxf w sMQ h h kw⨯⨯=-=-=由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。

扩大5倍后，新风量为1425，新风负荷为22.15。

选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。

性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。

室内冷负荷：(408417)385358snQ w=++⨯=风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)snsnn LQM m hh h⨯==--选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xfM M M m h=+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O在L和S的连线上，由风量比值可以确定混合后的送风点O的状态参数。

风机盘管加新风系统处理过程一、背景介绍风机盘管是一种空调系统，可以通过冷却或加热来调节室内温度。

但是，由于室内空气不断循环，容易导致室内空气质量下降，影响人们的健康。

因此，在现有的风机盘管系统上加装新风系统可以有效地解决这个问题。

二、准备工作1.确定加装新风系统的位置：一般来说，新风系统需要安装在室外或顶部，以便更好地吸入新鲜空气。

2.确定所需材料和工具：包括新风机、管道、通风口、电线等。

3.进行现场勘测：对原有的风机盘管系统进行检查和评估，并根据实际情况确定新风系统的安装位置和管道走向。

三、安装过程1.安装新风机：首先需要将新风机固定在预定位置上，并连接电源线。

同时，还需要将进出口接头与管道相连接。

2.铺设管道：根据勘测结果确定好管道走向，并将各个部分进行拼接。

注意要保证管道的密封性和稳定性。

3.安装通风口：根据设计要求在室内各个位置安装通风口，以便新风可以进入室内。

4.进行接线：将新风系统与原有的风机盘管系统进行连接，以便实现整体控制。

四、测试和调试1.通电测试：将整个系统通电，检查各个部件是否正常工作。

2.功能测试：通过调节温度和湿度等参数，测试新风系统的效果和性能。

3.调试：根据实际情况对系统进行微调，以达到最佳效果。

五、使用和维护1.使用注意事项：在使用过程中需要注意保持通风口的畅通，定期更换过滤网等。

2.定期维护：需要定期对系统进行检查、清洁和维护，以确保其正常运行。

六、总结通过以上步骤，我们成功地将新风系统加装到了原有的风机盘管系统上，并且经过测试和调试后取得了良好的效果。

但是，在使用过程中还需注意一些细节问题，并定期进行维护。

风机盘管加新风系统施工方案风机盘管加新风系统是一种集送排风、制冷制热和新风换气功能于一体的空气调节系统，适用于各类建筑物，如办公楼、商场、学校等。

该系统可以有效地改善室内空气质量，提高舒适度，保证室内环境良好和工作效率。

以下是风机盘管加新风系统的施工方案。

一、项目概述1.1项目名称：风机盘管加新风系统施工1.2项目地点：具体项目地点如办公楼、商场、学校等1.3项目规模：根据具体项目需求确定1.4施工时间：根据具体项目需求确定1.5施工方案编制者：具体项目负责人二、施工过程2.1方案设计：根据项目需求和空调系统设计，选择适当的风机盘管和新风系统设备，并设计系统布局图和风管布置图。

2.2材料采购：根据设计方案，选择适当的材料，包括风机盘管、新风机组、风管、管件等，并进行采购。

2.3施工准备：制定详细的施工计划，确定施工队伍和施工方法，准备施工所需工具和设备。

2.4施工安装：按照施工图纸对风机盘管和新风系统设备进行安装连通、接线、调试等工作。

2.5质量验收：施工完成后，进行系统的质量验收，确保系统的正常运行和性能达到设计要求。

2.6系统调试：对安装好的风机盘管和新风系统进行调试，保证系统的性能稳定和使用可靠。

2.7现场培训：完成系统调试后，对用户进行现场培训，教授其正确使用和保养设备的方法。

三、施工要求3.1设备选型：在设计方案中，根据具体项目需求，选择适当的风机盘管和新风系统设备，保证设备的质量和性能符合相关标准和要求。

3.2施工质量：施工过程中，严格按照施工图纸和相关规范进行施工，保证施工质量和安全。

3.3施工进度：按照施工计划，合理安排施工进度，确保项目按时完成。

3.4施工环境：在施工过程中，保持施工现场的整洁和环境卫生，防止施工污染和安全事故的发生。

四、施工风险及预防措施4.1施工中的安全风险：施工过程中，可能存在高空作业、电器设备操作等安全风险，应严格执行相关安全规定和操作规程，提供必要的安全设施和防护措施，如安全带、安全网等，确保施工人员的安全。

风机盘管加新风系统处理过程
随着人们生活水平的不断提高，人们对于室内空气质量的要求也越来越高。

而新风系统则是一种有效的室内空气处理方式。

在建筑物的设计和装修过程中，需要考虑如何将风机盘管与新风系统结合起来，以达到更好的室内空气质量。

风机盘管是一种常见的空调系统，可以通过循环空气来达到调节室内温度的目的。

而新风系统则是通过将外界新鲜空气引入室内来改善室内空气质量。

在安装新风系统的过程中，需要将它与风机盘管结合起来，以充分利用风机盘管的循环空气功能，同时实现室内空气的新风补充。

在设计过程中，需要考虑到新风系统和风机盘管的连接方式。

一般来说，新风系统的送风口需要与风机盘管的回风口相连。

这样一来，室内的空气就可以通过风机盘管循环起来，再经过新风系统的过滤和处理后，重新进入室内，达到室内空气的循环和更新。

需要考虑新风系统和风机盘管的控制方式。

为了使两者能够协同工作，需要将它们的控制系统进行连接和调整。

一般来说，可以通过控制面板或者智能控制系统来实现对两者的控制和调节。

这样一来，就可以实现室内温度和空气质量的自动调节和控制。

在安装新风系统时，还需要注意一些细节问题，以确保它的正常运行和使用。

例如，需要选择合适的新风系统型号和规格，根据室内
面积和人数来计算送风量和回风量。

风机盘管加新风系统处理过程是一项重要的室内空气处理方案。

在设计和安装过程中，需要考虑到两者的连接方式和控制方式，同时还需要注意一些细节问题。

只有通过科学合理的设计和安装，才能达到更好的室内空气质量和舒适度。

风机盘管加新风系统设计原理及特点风机盘管属于中央空调系统末端，其本身有一定的除湿功能，在家用中央空调领域，风机盘管除湿功能有一定的效果，但要想彻底解决室内空气质量问题，我们必须借助新风新风，采用风机盘管加新风系统的设计形式可以有效的解决空气温度与湿度问题。

风机盘管加新风系统设计原理在通常的风机盘管加新风系统中，室外空气在新风机组里仅被处理到室内状太点等焓的机器露点，新风负荷与部分湿负荷由新风系统承担，室内冷、湿负荷与新风部分湿负荷由风机盘管承担。

由此可知，在此种处理过程中，风机盘管始终处于湿工况下，本来自身处理湿能力就比较差，这种情况下除了处理室内全部负荷外，还要处理新风的部分湿负荷，对于人员密集的大空间超市商场类建筑，如坚持使用这种处理过程，会给风机盘管带来更大的湿处理压力。

这种情况下产生大量凝结水，而时有发生渗顶现象也是合情合理。

为了能够使风机盘管少产生或不产生冷凝水，也就是让新风承担大部分或全部湿负荷的处理过程是人员密集的大空间超市商店类建筑采用的合理过程。

对于夏季当新风承担全部室内负荷，风机盘管仅承担照明、日射、人体等显热负荷的系统可以称作为干工况运行风机盘管加大新风机组除湿机系统。

风机盘管加新风系统特点与传统的风机盘管系统相比有以下主要特点：风机盘管负荷减小，要求冷水温度较高，盘管排数减少；新风机组负荷增大，要求冷水温度较低，大焓差处理，盘管排数增多；风机盘管干工况运行，无滋菌问题，卫生条件好。

不过这种系统国内应用较少。

贝雷片可能是大焓差处理的新风机组不是很普及，但是这是解决风机盘管系统应用到人员密集的大空间超市商场类建筑的一个途径。

中央空调主要功能是系统调节室内温度，除湿只是中央空调附加功能，在天气潮湿的情况下，通过运行中央空调风机盘管可以解决室内过湿问题。

感谢下载!欢迎您的下载，资料仅供参考。

风机盘管加新风系统处理过程
随着人们对室内空气质量的要求越来越高，风机盘管加新风系统成为了一种常见的室内空气处理方式。

那么，这个处理过程是怎样的呢？
我们需要了解什么是风机盘管。

风机盘管是一种室内空气处理设备，它通过风机将室内空气吸入，经过过滤、加热或制冷等处理后再送回室内。

这种设备通常安装在室内天花板上，不占用室内空间，同时也能够有效地控制室内温度和湿度。

接下来，我们需要了解什么是新风系统。

新风系统是一种通过室外空气进入室内，提高室内空气质量的设备。

它通过管道将室外空气引入室内，经过过滤、加热或制冷等处理后再送回室内。

这种设备通常安装在室外或室内墙壁上，能够有效地提高室内空气质量，减少室内污染物的浓度。

那么，风机盘管加新风系统的处理过程是怎样的呢？首先，新风系统将室外空气引入室内，经过过滤、加热或制冷等处理后，将处理后的新风送入风机盘管中。

风机盘管通过风机将室内空气吸入，经过过滤、加热或制冷等处理后，将处理后的室内空气送回室内。

这样，室内空气质量得到了有效的提高，同时室内温度和湿度也得到了控制。

风机盘管加新风系统是一种常见的室内空气处理方式，它通过将室
外空气引入室内，经过过滤、加热或制冷等处理后再送回室内，有效地提高了室内空气质量，同时也能够控制室内温度和湿度。

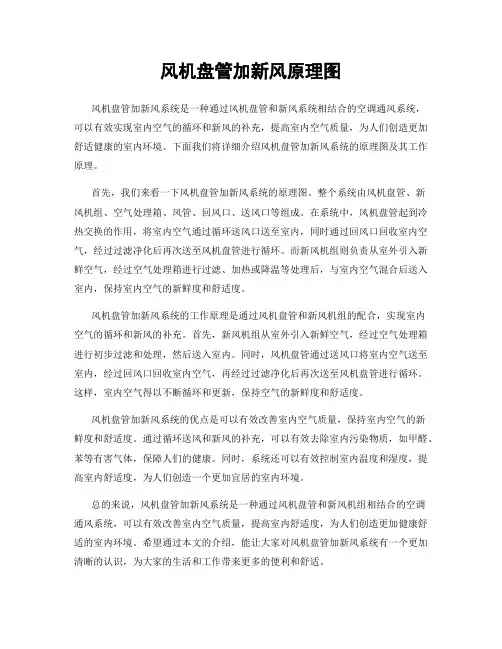

风机盘管加新风原理图风机盘管加新风系统是一种通过风机盘管和新风系统相结合的空调通风系统，可以有效实现室内空气的循环和新风的补充，提高室内空气质量，为人们创造更加舒适健康的室内环境。

下面我们将详细介绍风机盘管加新风系统的原理图及其工作原理。

首先，我们来看一下风机盘管加新风系统的原理图。

整个系统由风机盘管、新风机组、空气处理箱、风管、回风口、送风口等组成。

在系统中，风机盘管起到冷热交换的作用，将室内空气通过循环送风口送至室内，同时通过回风口回收室内空气，经过过滤净化后再次送至风机盘管进行循环。

而新风机组则负责从室外引入新鲜空气，经过空气处理箱进行过滤、加热或降温等处理后，与室内空气混合后送入室内，保持室内空气的新鲜度和舒适度。

风机盘管加新风系统的工作原理是通过风机盘管和新风机组的配合，实现室内空气的循环和新风的补充。

首先，新风机组从室外引入新鲜空气，经过空气处理箱进行初步过滤和处理，然后送入室内。

同时，风机盘管通过送风口将室内空气送至室内，经过回风口回收室内空气，再经过过滤净化后再次送至风机盘管进行循环。

这样，室内空气得以不断循环和更新，保持空气的新鲜度和舒适度。

风机盘管加新风系统的优点是可以有效改善室内空气质量，保持室内空气的新鲜度和舒适度。

通过循环送风和新风的补充，可以有效去除室内污染物质，如甲醛、苯等有害气体，保障人们的健康。

同时，系统还可以有效控制室内温度和湿度，提高室内舒适度，为人们创造一个更加宜居的室内环境。

总的来说，风机盘管加新风系统是一种通过风机盘管和新风机组相结合的空调通风系统，可以有效改善室内空气质量，提高室内舒适度，为人们创造更加健康舒适的室内环境。

希望通过本文的介绍，能让大家对风机盘管加新风系统有一个更加清晰的认识，为大家的生活和工作带来更多的便利和舒适。

风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N （26℃，60%相对湿度）、室外状态点W （34.9℃，76%相对湿度）二、处理过程：S 点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N 的等焓线与相对湿度90%的焦点S 就是新风机组处理后的状态点。

L 点的确定：风机盘管露点送风，并认为处理后的状态点L 与室内状态点N 的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L 点就是温度为16℃的等温线与相对湿度90%的焦点。

O 点的确定：O 点在L 点和S 点的连线上，由新风和回风的比值确定。

三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。

房间名称 室内人数 建筑负荷 人体负荷 照明负荷 新风量 人/m 2W/m 2W/m 2W/m 2m 3/(人·h)包厢0.5408417151、新风机组的计算及选型 新风量：31519285/xf M m h =⨯=新风负荷：1.2285 1.2()(105.1158.45) 4.4336003600xfxf w sMQ h h kw⨯⨯=-=-=由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。

扩大5倍后，新风量为1425，新风负荷为22.15。

选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。

性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。

室内冷负荷：(408417)385358snQ w=++⨯=风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)snsnn LQM m hh h⨯==--选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xf M M M m h =+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点O 的状态参数。

风机盘管加新风系统处理过程计算本设计采用新风承担负荷的空气处理方案，将新风处理到低于室内等含湿量线，即室内的部分冷负荷由风机盘管承担，新风冷、湿负荷与室内湿负荷及部分冷负荷由新风系统承担。

ετψΦσπ一、风机盘管加新风系统夏季处理过程计算二层风机盘管风量ε=Q/W=99.28w/7g/h=99.28/0.0019g/s=52252.6J/gε=1000Δh/Δd=Δh/Δd=52.25辅助点法查室内空气设计参数t N=25℃ψ=60％h N=56kg/kg取Δd=0.5g/kg Δh=26kj/kg一个客房：楼梯第一间 F1=24.22㎡过N作ε线交ψ=95％于S点。

即送风状态点求出hs=47.5kj/kg*ds=10.6g/kg一个房间送风量为：G=Q/（hn-h S）=99.28×24.22w/(56-47.5)=2404.56/8.5=0.28kg/s新风量按30m³/h·人Gw=302=60 m³/h=0.017 m³/s=0.02kg/s二层风机盘管加新风系统的总送风量和总新风量∑G=282.898=2263.12g/s∑Gw=0.01716=0.27 m³/s=0.27×1.2=0.324kg/s（二）新风处理后空气状态参数确定由于室内的全部湿负荷由新风承担，故新风处理后的含湿量为：d L =d N -∑w/Gw=12-(0.28kg/h)/(0.324kg/s)=12-1.37=10.63 g/kg 作d L =10.63 g/kg 的等含湿量线与φ=95%的等相对湿度线的交点L 即为新风处理后的状态点，L d =10.63g/kg ，h L =42kJ/kg.。

（三）新风机组承担的冷负h w =91kJ/kg Q=Gw(h w- h L )=0.324(91-42)=15.88KW（四）各房间风机盘管风量及冷量的确定1、风机盘管的风量：G F =G- Gw=0.28kg/s-0.0171.2kg/s=0.26kg/s ；2、风机盘管处理后空气状态参数的确定根据：FW L S S M G G h h h h =--， hm=Gw (hs-hL)/GF=0.28(47.5-42)/0.26=5.9kJ/kg3、风机盘管的冷量：Q F=GF-(hn-hm)=0.26 (56-5.9)=13.03kw旅馆 F=38.4㎡（一） 送风量G=Q/（hN-hs ）=（99.28×38.4)/（56-47.5）=448.5g/s=0.4485kg/s 新风量按30 m ³/h ·人Gw=302=60 m ³/h=0.017 m ³/s=0.02kg/s风机盘管加新风系统的总送风量和总新风量∑G=0.45kg/s ×4=1.8kg/s∑Gw=0.01716=0.028=0.16kg/s由于室内的全部湿负荷由新风承担，故新风处理后的含湿量为：d L =d N -∑w/Gw=12-(0.2×4kg/h)/(0.16kg/s)=2g/kg作d L=7g/kg 的等含湿量线与φ=95%的等相对湿度线的交点L 即为新风处理后的状态点，tz=9.5℃.L d =7g/kg ，h L =27kJ/kg.。

风机盘管加新风系统处理过程1. 介绍风机盘管加新风系统是一种用于室内空气调节的设备。

它通过使用风机将空气吹入盘管进行加热或降温，并将新鲜空气引入室内，以实现空气的循环和新鲜度的保持。

本文将详细介绍风机盘管加新风系统的处理过程。

2. 设备安装与布置在开始处理过程之前，需要对风机盘管加新风系统进行设备安装与布置。

具体步骤如下：1.确定合适的设备位置：选择适当的位置安装风机盘管和新风系统，以确保其能够顺利运行并方便维护。

2.进行必要的管道连接：将适当的管道连接到风机盘管和新风系统，以实现空气流通和循环。

3.安装控制系统：安装适当的控制系统以调节风机盘管和新风系统的运行，确保其按照设定的要求工作。

3. 系统运行与调试安装完成后，需要对风机盘管加新风系统进行运行与调试。

具体步骤如下：1.系统启动与检查：首先，启动风机盘管和新风系统，并检查其运行是否正常，包括风机运转、新风进出口是否通畅等。

2.温度设置与控制：根据需要，设定风机盘管的加热或降温温度，并调节控制系统以实现温度的控制。

3.新风量设置与控制：根据需要，设定新风系统的新风量，并调节控制系统以实现新风量的控制。

4.调试与测试：对风机盘管加新风系统进行调试与测试，确保其运行正常，并满足室内空气调节的要求。

4. 系统运行与维护系统运行正常后，需要进行定期的维护与保养，以确保系统的可靠运行和长期稳定性。

具体步骤如下：1.定期检查与清洁：定期检查风机盘管和新风系统的运行状况，包括风机、盘管、过滤器等部件的清洁与更换，确保系统的正常运行。

2.维护记录与报告：建立维护记录，记录每次维护的时间、内容和结果，制作维护报告，并根据需要进行分析和改进。

3.系统调整与优化：根据实际使用情况，对风机盘管加新风系统进行调整和优化，以提高运行效率和节能减排效果。

4.故障排除与修复：及时对系统故障进行排查和修复，确保系统的连续正常运行。

5. 总结风机盘管加新风系统的处理过程包括设备安装与布置、系统运行与调试、系统运行与维护等多个环节。

题目及解答过程均由多位小林群中的网友提供，本人负责整理，为方面大家查阅，故不再提及各位网友的名称及贡献，谢谢各位。

解答过程仅代表个人意见，以供参考，如有不当，敬请指正。

题目如下：解答过程如下：一.寻找切入点。

风机盘管+新风的空调方式有两种：新风独立供给室内或者新风供给风机盘管。

前者按照新风所处理的室内负荷的不同又分四种方式：1）新风不负担室内冷负荷，即新风处理到室内状态的等焓线；2）新风负担部分室内冷负荷，即新风处理到室内状态的等含湿量线；3）新风负担室内全部潜热冷负荷，即新风处理到小于室内状态含湿量；4）新风处理到等于室内状态的干球温度（不采用）。

后者是新风处理到室内状态的等焓线后与回风混合进入风盘。

以上内容都是题目中没有给出。

那么在有限的已知条件下，要想解出这道题目，我们只能从答案入手。

二．解答过程（绘图分析加计算）：绘图分析过程如下：1）绘制新风露点和答案中的四个室内空气状态点，以及对应的热湿比线，见上图。

2）可以看到右边三个点的含湿量明显是大于新风露点的，也就是说右边三个点的新风都是处理到dL<dN 的，那么根据题给的风机盘管风量/新风量=2，那么只有最右边的点能够画出这样的焓湿图。

3）再看最左边的点，从图上看，它有可能小于或等于或大于新风露点的含湿量，小于是画不出焓湿图的，等于是有可能的。

那么这个点可以绘制出以下焓湿图。

4）所以绘图分析的初步结果是：新风的处理状态有可能是等于室内含湿量或小于室内含湿量。

下面就以新风处理到小于室内含湿量，即新风负担全部湿负荷这种方式进行计算（干盘管工况）：3.72*1000/(1000*1.14)+9.57(是新风露点的含湿量）=12.83d=12.83的线和26度等温线交点就是答案。

那么如果空气密度取最大值，即新风露点处的密度1.213，计算结果是：3.72*1000/(1000*1.213)+9.643=12.71，见下图：上图的交点是d=12.71和t=26的交点，可以看到，其与相对湿度60%线最接近，那么如果按照12.83绘图，这个点会向右移动，更加接近60%。

风机盘管加新风夏季处理过程嘿，朋友们！咱今天来聊聊风机盘管加新风夏季处理过程，这可真是个有意思的事儿呢！你想想看，夏天那热得让人抓狂的天气，要是没有个好的空气处理办法，那可咋整啊！风机盘管加新风就像是我们在炎热夏天里的一把清凉伞。

风机盘管呢，就像是个勤劳的小蜜蜂，不停地工作着，把室内的空气吸进来，处理一下，再送出去，让我们能感受到凉爽舒适的风。

它就那么默默无闻地在那里转啊转，给我们带来舒适。

新风呢，那就像是一股清新的泉水，源源不断地给我们送来新鲜的空气。

咱可不能老闷在那污浊的空气里呀，得有新鲜的气息进来，让我们精神一振。

那这个处理过程是咋样的呢？就好像我们做饭一样，得有一道道工序。

首先呢，新风从外面进来，就像刚买来的新鲜食材。

然后呢，它要经过一系列的过滤啊、处理啊，把那些杂质啊、灰尘啊什么的都去掉，这就好比把食材洗干净、切好。

接下来，风机盘管开始发挥作用啦，它把处理好的新风和室内的空气混合起来，调节好温度和湿度，就像把各种调料加进去，让这道菜变得美味可口。

最后呢，这股舒爽的空气就被送到我们身边啦，让我们感觉就像在大自然里一样。

你说这神奇不神奇？这可比我们自己手动去调节要方便多啦！而且啊，这就像是给我们的房间请了个专业的空气管家，啥都给我们打理得好好的。

咱再想想，如果没有这个风机盘管加新风的处理过程，那夏天得多难熬啊！那空气不流通，闷得慌，人都要憋坏了。

有了它，我们就能舒舒服服地享受夏天啦，不用担心被热得心烦意乱。

总之呢，风机盘管加新风夏季处理过程真的是太重要啦！它让我们的夏天变得不再难熬，让我们能在一个舒适的环境里愉快地生活和工作。

这可不是开玩笑的呀，朋友们！所以啊，我们可得好好珍惜这个神奇的技术，让它为我们的生活增添更多的美好和舒适呢！你们说是不是这个理儿？。

5.1 风机盘管加新风系统空气处理过程本设计中，新风处理到室内空气焓值，不承担室内负荷。

新风接入风机盘管的出风管上，这样能减少通过风机盘管的风量，但是必须每个风机盘管出口都有新风接入才能使新风分布均匀，新风管道比较多。

5.1.1夏季空气处理过程焓湿图，以2001房间为例，（1） 确定新风处理状态：根据室内空气h N 线、新风处理后机器露点的相对湿度和风机温升△t 即可确定新风处理后的机器露点L 及其温升后的L ′点；（2） 确定总风量与风机盘管风量：过N 点作ε线与φ=90%线相交（按最大限度提高送风温差考虑），即得送风点O 。

房间送风量G=∑Q/(h N -h O ),连接L ′、O 两点并延长到M 点，使式中G W —新风量，㎏/s ；G F —风机盘管风量，㎏/s 。

故房间总送风量G=G W +G F ,而M 即风机盘管的出风状态点。

各参数详情如下：送风量m^3/h: 1137.63新风量m^3/h: 90回风量m^3/h: 1047.63新风比%: 7.91117热湿比: 11802.4-------------------------FCU 冷量kW: 3.7472FCU 显热冷量kW: 2.76275新风AHU 冷量kW: 1.02386房间冷负荷kW: 3.6897新风管温升负荷kW:0.0575008F WG G O L OM --'=注: 新风不承担室内冷负荷.4.1.2冬季空气处理过程焓湿图如图—2：同样以一层卧室为例。

则冬季风机盘管负荷的确定如下： 1、室内送风状态点确定过N 点作ε线，根据新风比可确定送风点O ，则新风比分别过W 、N 点作等湿线，连接两条直线上的任意两点W 1、N 1，作出点O 满足即为送风状态点O 。

WF WG n G G =+n 111=M N O N。
