1. 冷冲压模具的基础知识

1.1 什么是冷冲压模具？

嘿，大家好！今天咱们来聊聊冷冲压模具，听起来有点高大上，但其实就是个很实用的东西。冷冲压模具嘛，简单来说就是在常温下，把金属材料压制成我们需要的形状。想象一下，就像用手把面团压成饼一样，只不过我们用的是机械的力量。这样做的好处是，能节省能源，还能保持材料的强度，真是一举两得啊！

1.2 冷冲压模具的应用领域

冷冲压模具可不是随便哪里都能用的哦，咱们在生活中能见到它的身影，比如说汽车零部件、电子产品外壳，甚至一些日常用品。你想想，那些精致的手机外壳，背后都是冷冲压模具的功劳。想要把金属板材变成各种复杂的形状？没问题，模具就来帮你解决这个难题。就像你去餐厅点餐，厨师总有办法把简单的食材变成美味的佳肴，模具也一样，能把冷冰冰的金属变得有趣又实用。

2. 课程设计的重要性

2.1 理论与实践相结合

那么，为什么冷冲压模具的课程设计如此重要呢？嘿，这里就要说到理论与实践相结合的问题了。光有理论知识不够，得动手操作，才能真正理解这些模具是如何工作的。你知道的，纸上得来终觉浅，绝知此事要躬行嘛！当你亲自设计一个模具，从构思到最终完成，你会发现，原来这其中有很多小细节需要注意，真是让人意外。

2.2 设计思路的培养

而且，课程设计还可以帮助你培养设计思路。很多学生在开始设计的时候，可能脑子里一片空白，不知道从哪入手。这个时候，老师的指导就显得特别重要。就像你在攀登高峰时，有个向导带着你，能让你少走很多弯路。老师会教你如何分析零件结构，如何选择材料，甚至还会传授一些设计的“小窍门”。嘿，这些可都是你未来工作中必不可少的技能哦！

3. 毕业设计的挑战与乐趣

3.1 挑战重重

说到毕业设计，大家可能会想，“哎呀，这可真是个大工程！”没错，毕业设计不仅仅是一个项目，更是对你知识和技能的全面检验。你得从头到尾，自己一个人完成这个设计，听起来是不是有点吓人？但别担心，挑战其实也是一种乐趣。就像爬山一样，越往上走，风景越美，虽然路途艰辛，但一旦登顶，成就感爆棚！

冷冲压模具设计要点

1.材料选择：冷冲压模具所使用的材料应具有高强度、耐磨损和耐腐蚀的特性，一般常用于模具制作的材料有工具钢、硬质合金、高速钢等。

2.结构设计：冷冲压模具的结构设计应考虑到模具的强度、刚性和稳定性，以保证模具在使用过程中能够承受大的载荷和高频的工作循环，同时也要考虑到模具的拆卸和维护方便。

3.设计尺寸：模具设计的尺寸应根据产品的形状、尺寸和要求来确定，其中应考虑到材料的伸缩性、弹性以及工艺的要求等因素，确保成形后的产品尺寸精度和表面质量。

4.几何形状：冷冲压模具的几何形状应符合产品的要求，具有合理的结构，以利于金属材料在成形过程中的流动和填充，同时也要避免产生应力集中和变形等问题。

5.寿命和耐磨性：冷冲压模具在使用过程中会受到金属材料的冲击和磨损，因此需要具备良好的耐磨性和长寿命，可以通过表面涂层、热处理以及硬质合金加工等方式来提高模具的寿命。

6.润滑和冷却：在冷冲压过程中，为了减少摩擦和热量的产生，需要对冷冲压模具进行润滑和冷却处理，以保证模具的正常工作和生产效率。

7.精度和控制：冷冲压模具的设计要考虑到产品的精度和控制要求，包括成形厚度、尺寸公差、直角度、表面平整度等，以保证产品的质量和性能。

8.模具标准和规范：对于冷冲压模具的设计，应按照相关的标准和规范进行设计，以确保模具的质量和安全性。 冷冲压模具设计的要点主要包括材料选择、结构设计、设计尺寸、几何形状、寿命和耐磨性、润滑和冷却、精度和控制，以及模具标准和规范等方面。只有综合考虑以上要点并灵活运用，才能设计出高质量、高效率的冷冲压模具。

冷冲压工艺模具设计实例

学生课程设计

题 目： 铁芯冲片冲压模具设计

姓 名 ： xx

班级、学号 ：

系 (部) ：

专 业 ： 模具设计与制造

指导教师 ：

开题时刻：

完成时刻：

20年月日

名目

一. 冲裁件的工艺分析...............................................................................3

1.1制件的冲压工艺分析 1.2 尺寸精度分析

二、工艺方案的制定.................................................................................3

2.1差不多工序

2.2各种方案的比较

三、模具类型的选择.................................................................................4

3.1,模具的选择

四、压力机的选择.....................................................................................5

5.1 各工序压力的运算

5.2压力机的选择

5.3模具压力中心的运算

五、排样.........................................................................................................5

蠢麟恳燕赫麓穗薅　萄　ｌｌｌ　嚣　

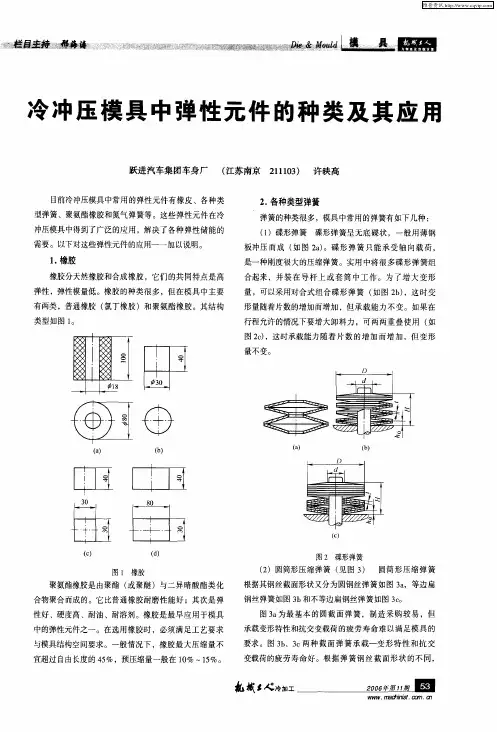

冷冲压模具中弹性元件的种类及其应用　

跃进汽车集团车身厂　（江苏南京２１１１０３）　许映高　目前冷冲压模具中常用的弹性元件有橡皮、各种类　型弹簧、聚氨酯橡胶和氮气弹簧等。这些弹性元件在冷　冲压模具中得到了广泛的应用，解决了各种弹性储能的　需要。以下对这些弹性元件的应用一一加以说明。　１．橡胶　橡胶分天然橡胶和合成橡胶，它们的共同特点是高　弹性，弹性模量低。橡胶的种类很多，但在模具中主要　有两类，普通橡胶（氯丁橡胶）和聚氨酯橡胶。其结构　类型如图１。　萋萋　００一　

≯１８　

（ｃ）　（ｄ）　图１橡胶　聚氨酯橡胶是由聚酯（或聚醚）与二异晴酸酯类化　合物聚合而成的。它比普通橡胶耐磨性能好；其次是弹　性好、硬度高、耐油、耐溶剂。橡胶是最早应用于模具　中的弹性元件之一。在选用橡胶时，必须满足工艺要求　与模具结构空间要求。一般情况下，橡胶最大压缩量不　宜超过自由长度的４５％，预压缩量一般在１０％　１５％。　２．各种类型弹簧　弹簧的种类很多，模具中常用的弹簧有如下几种：　（１）碟形弹簧碟形弹簧呈无底碟状，一般用薄钢　板冲压而成（如图２ａ）。碟形弹簧只能承受轴向载荷，　是一种刚度很大的压缩弹簧。实用中将很多碟形弹簧组　合起来，并装在导杆上或套筒中工作。为了增大变形　量，可以采用对合式组合碟形弹簧（如图２ｂ），这时变　形量随着片数的增加而增加，但承载能力不变。如果在　行程允许的情况下要增大卸料力，可两两重叠使用（如　图２ｃ），这时承载能力随着片数的增加而增加，但变形　量不变。　

一　，．　］ｌ　，　ｆ　ｌ　ｆ　

图２碟形弹簧　（２）圆筒形压缩弹簧（见图３）　圆筒形压缩弹簧　根据其钢丝截面形状又分为圆钢丝弹簧如图３ａ，等边扁　钢丝弹簧如图３ｂ和不等边扁钢丝弹簧如图３ｃ。　图３ａ为最基本的圆截面弹簧，制造采购较易，但　承载变形特性和抗交变载荷的疲劳寿命难以满足模具的　要求。图３ｂ、３ｃ两种截面弹簧承载一变形特性和抗交　变载荷的疲劳寿命好。根据弹簧钢丝截面形状的不同，　缸板ｌ　冷加工　兰笪！！塑－冒譬　ｗ　．ｒｎａｃｈ／ｎ￣．ｃｏｎ７．∞　◇㈣
