最新剪力墙平法施工图规则

4、柱平法施工图制图规则
（2） 列表注写方式 在柱平面布置图上，分别在同一编号的 柱中选择一个或几个截面标注几何参数代号 （反映截面对轴线的偏心情况），用简明的 柱表注写柱号、柱段起止标高、几何尺寸 （含截面对轴线的偏心情况）与配筋数值， 并配以各种柱截面形状及箍筋类型图。 柱表中自柱根部（基础顶面标高）往 上以变截面位置或配筋改变处为界分段注写.
家建筑标准设计图集——《混凝土结构施工图平面整体表
示方法制图规则和构造详图》（GJBT-518成
《平法图集》由平面整体表示方法制图规则和标准构造详图两 大部分内容组成。各章内容如下：
第一部分 建筑结构施工图平面整体表示方法制图规则
第一章 总则 第二章 柱平法施工图制图规则

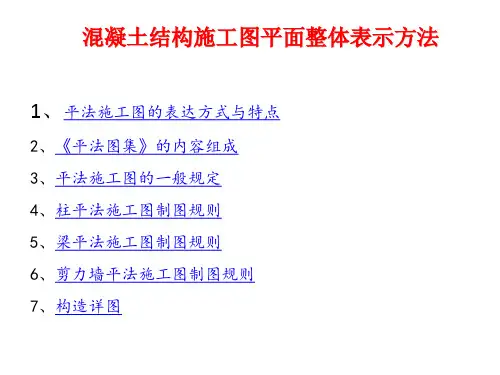

混凝土结构施工图平面整体表示方法 1、平法施工图的表达方式与特点
2、《平法图集》的内容组成 3、平法施工图的一般规定 4、柱平法施工图制图规则 5、梁平法施工图制图规则 6、剪力墙平法施工图制图规则 7、构造详图
1、平法施工图的表达方式与特点
混凝土结构施工图平面整体表示方法 简称为平法，其表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方法制图规
4、柱平法施工图制图规则
③ 当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用 两种直径时，需将角筋和各边中部筋的具体数值分开标注；当 柱采用对称配筋时，可仅在一侧注写腹筋。 ④ 必要时，可在一个柱平面布置图上用小括号“（ ）”和尖 括号“< >”区分和表达各不同标准层的注写数值。
图1 柱平法施工图（断面注写方式）示意
4、柱平法施工图制图规则
柱平法施工图有列表注写和断面注写两种方式。柱在不同 标准层截面多次变化时，可用列表注写方式，否则宜用断面注 写方式。 （1） 断面注写方式：在分标准层绘制的柱平面布置图的柱截

梁、柱、板、剪⼒墙的平⾯表⽰⽅法梁、柱、板、剪⼒墙的平⾯表⽰⽅法1 梁的平⾯表⽰⽅法1.1 平⾯注写⽅式系在梁平⾯布置图上，分别在不同编号的梁中各选⼀根梁，在其上注写梁的截⾯尺⼨和配筋的具体数值。

平⾯注写包括集中标注和原位标注。

集中标注表达梁的通⽤数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值⽤原位标注，使⽤时，原位标注取值优先。

1.2 截⾯注写⽅式系在梁平⾯布置图上，分别在不同编号的梁中各选择1根梁，⽤剖⾯号引出配筋图，并在其上注写梁的截⾯尺⼨和配筋具体数值。

1.3 集中标注内容解释（1）梁编号在实际⼯程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。

例：KL2（2A）表⽰第2号框架梁，2跨，⼀端悬挑；L9（7B）表⽰第9号⾮框架梁，7跨，两端有悬挑。

（2）梁截⾯梁编号后⾯紧跟着是梁的截⾯，⼀般⽤“截⾯宽×截⾯⾼”表⽰，如：300×650表⽰梁的截⾯宽为300mm，截⾯⾼为650mm。

（3）箍筋的表⽰⽅法箍筋包括钢筋级别、直径、加密区与⾮加密区间距及肢数等内容。

例：Φ10@100/200（4），表⽰箍筋为⼀级钢筋，直径为Φ8，加密区间距为100，⾮加密区间距为200，均为四肢箍。

Φ8@100（4）/150（2），表⽰箍筋为⼀级钢筋，直径为Φ8，加密区间距为100，四肢箍；⾮加密区间距为150，两肢箍13Φ10@150/200（4），表⽰箍筋为⼀级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。

18Φ12@150（4）/200（2），表⽰箍筋为⼀级钢筋，直径Φ12；梁两端各有18根四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。

（4）梁上下通长筋和架⽴筋的表⽰⽅法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表⽰上部通长筋。

例：集中标注中2Φ25表⽰上部通长筋为两根⼆级钢筋，直径为25。

11G101-1P70
（2）剪力墙竖向分布钢筋连接 构造 1）绑扎连接 一、二抗震等级： ≥500， 搭接 LlE（Ll）。 三、四抗震等级： ≥0， 搭接1.2 LaE，无错头。
2）机械连接
≥500开始连接，错头35d。
11G101-1P70
剪力墙竖向分布钢筋连接构造11G101-1P73
11G101-1P74
剪力墙平面布置图可采用适当比例单独绘制，也可与柱 或梁平面布置图合并绘制。 当剪力墙较复杂或采用截面注写方式时，应按标准层分别 绘制剪力墙平面布置图。 对于轴线未居中的剪力墙（包括端柱），应标注其偏心定 位尺寸。
剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。
列表注写方式
指分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应 于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何 尺寸与配筋具体数值的方式，来表示剪力墙平法施工图
• 基础插筋长度=弯折长度a+锚固数值长度+搭接长 度
（2）插筋根数计算
剪力墙身净长 - 插筋间距 插筋总根数 [ 1] 排数 插筋间距
垂直筋根数计算
纯剪力墙垂直筋根数计算
垂直筋根数计算
纯剪力墙垂直筋根数计算
剪力墙垂直筋根数＝[(剪力墙净长－垂直筋间距)/垂直 筋间距+1]×垂直筋排数
（2）水平筋长度与根数计算 无洞口时计算方法和基础层相同；有洞口时计算方法为：
外侧水平筋长度 外侧墙长度（减洞口长度后） 2 保护层 内侧水平筋长度 外侧墙长度（减洞口长度后） 2 保护层 15d 2 布筋范围 - 保护层 无洞口时根数 1 墙身水平筋间距 布筋范围 - 保护层 有洞口时根数 墙身水平分布间距
剪力墙平法的表达形式

剪力墙各种钢筋的层次关系
剪力墙柱编号
混凝土平法规则
墙柱类型
约束边缘构 件
构造边缘构 件
非边缘暗柱 扶壁柱
表4-1
剪力墙柱编号
代号 YBZ
GBZ AZ FBZ
墙柱详称
说明
约束边缘暗柱 设置在剪力墙边缘（端部）
约束边缘端柱 起到改善受力性能作用的墙
约束边缘翼墙(柱)
柱。用于抗侧力大和抗震等 级高的剪力墙，其配筋要求
16G101-3第66页“柱插筋在基础 中的锚固”
柱插筋、纵筋与箍筋构造同框架柱
墙柱箍筋一般不设箍筋加密区，但是当纵筋采用绑扎搭接连接
时，应在搭接长度范围内设箍筋直径≥d/4(d为搭接钢筋最大 直径)，间距≤5d（d为搭接钢筋最小直径）及100mm加密箍筋。
混凝土平法规则
4.3 剪力墙身的钢筋构造
（1）注写墙柱编号：按表4-1规定编号。
编号时，如若干墙柱的截面尺寸与配筋均相同，仅截面 与轴线的关系不同时，可将其编为同一墙柱号。
（2）注写各段墙柱的起止标高，自墙柱根部往上以变 截面位置或截面未变但配筋改变处为界分段注写。墙柱根 部标高系指基础顶面标高（如为框支剪力墙结构则为框支 梁顶面标高）。
1.剪力墙柱的注写
剪力墙截面注写 2．剪力墙身的注写
混凝土平法规则
剪力墙截面注写 3.剪力墙梁的注写
混凝土平法规则
钢筋的“直通原则”
混凝土平法规则
钢筋的“直通原则”，即“能直通则直通”是 结构配筋的重要原则。
在分析剪力墙的钢筋布置时，不要忘记这个原 则。例如，剪力墙的竖向钢筋（包括墙身的垂直分 布筋和暗柱的纵筋），能直通伸到上一层时，则穿 越暗梁或边框梁直通到上一层。
