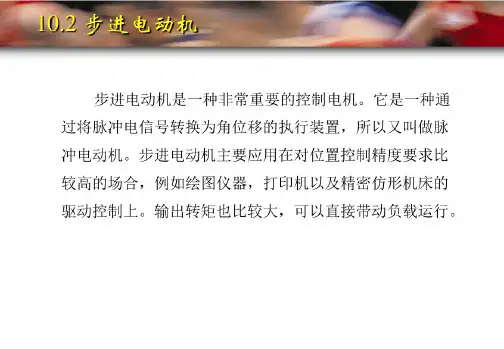

102步进电动机

电动机型号及参数大全电动机是一种将电能转换为机械能的装置，广泛应用于工业生产、交通运输、家用电器等领域。

不同型号的电动机具有不同的参数，本文将为您详细介绍电动机型号及参数大全。

一、直流电动机。

1. 型号，Z4-100-12。

参数：额定功率，5kW。

额定转速，1500r/min。

额定电压，220V。

额定电流，25A。

特点，具有较高的转速，适用于需要高速旋转的场合。

2. 型号，Z2-80-10。

参数：额定功率，3kW。

额定转速，1000r/min。

额定电压，380V。

额定电流，8A。

特点，适用于低速高扭矩的场合，启动平稳，运行可靠。

二、交流电动机。

1. 型号，Y2-132S-4。

参数：额定功率，7.5kW。

额定转速，1440r/min。

额定电压，380V。

额定电流，16.5A。

特点，结构紧凑，效率高，适用于工业生产线等场合。

2. 型号，Y3-90L-2。

参数：额定功率，2.2kW。

额定转速，2880r/min。

额定电压，220V。

额定电流，10A。

特点，启动转矩大，适用于需要快速启动的场合。

三、无刷直流电动机。

1. 型号，BLDC-60。

参数：额定功率，1.5kW。

额定转速，3000r/min。

额定电压，48V。

额定电流，40A。

特点，无需换向器，维护简便，适用于家用电器等领域。

2. 型号，BLDC-90。

参数：额定功率，3kW。

额定转速，2000r/min。

额定电压，72V。

额定电流，35A。

特点，高效节能，适用于电动汽车等场合。

四、步进电动机。

1. 型号，57BYG。

参数：步距角，1.8°。

相电流，2A。

保持转矩，0.3N.m。

特点，步进精度高，定位准确，适用于CNC机床、印刷设备等领域。

2. 型号，86BYG。

参数：步距角，0.9°。

相电流，3A。

保持转矩，1.2N.m。

特点，扭矩大，响应速度快，适用于需要高精度控制的场合。

以上便是电动机型号及参数的大全，不同型号的电动机适用于不同的场合，选择合适的电动机对于提高生产效率、降低能耗具有重要意义。

一、实验目的1. 了解步进电动机的工作原理和驱动方式。

2. 掌握步进电动机的驱动电路设计方法。

3. 熟悉步进电动机的控制程序编写和调试方法。

4. 掌握步进电动机的速度和方向控制方法。

二、实验器材1. 步进电动机一台2. 步进驱动器一台3. 单片机实验板一块4. 电源模块一块5. 连接线若干6. 示波器一台7. 电脑一台三、实验原理步进电动机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是输出角位移与输入脉冲数成正比，转速与脉冲频率成正比。

步进电动机的驱动电路主要由驱动器和控制电路组成。

驱动器负责将单片机输出的脉冲信号转换为步进电动机所需的驱动信号，而控制电路则负责生成步进电动机所需的脉冲信号。

四、实验步骤1. 步进电动机驱动电路设计（1）根据步进电动机的型号和规格，选择合适的驱动器。

（2）设计驱动电路原理图，包括驱动器、单片机、电源模块等。

（3）焊接驱动电路，并检查无误。

2. 步进电动机控制程序编写（1）编写步进电动机控制程序，包括初始化、脉冲生成、速度和方向控制等模块。

（2）通过示波器观察脉冲信号的波形，确保脉冲信号符合步进电动机的要求。

（3）调试程序，确保步进电动机能够按照预期运行。

3. 步进电动机速度和方向控制（1）通过调整脉冲频率控制步进电动机的转速。

（2）通过改变脉冲信号的顺序控制步进电动机的转动方向。

（3）观察步进电动机在不同速度和方向下的运行情况，分析控制效果。

五、实验结果与分析1. 步进电动机驱动电路设计成功，步进电动机能够按照预期运行。

2. 步进电动机控制程序编写成功，能够实现速度和方向控制。

3. 通过调整脉冲频率，步进电动机的转速在0-300转/分钟范围内可调。

4. 通过改变脉冲信号的顺序，步进电动机的转动方向可在正转和反转之间切换。

5. 实验结果表明，步进电动机的速度和方向控制方法可行，控制效果良好。

六、实验总结本次实验成功地实现了步进电动机的驱动电路设计、控制程序编写和速度、方向控制。

工作方式
步进电机的工作方式可分为：三相单三拍；三相单、 步进电机的工作方式可分为：三相单三拍；三相单、 双六拍；三相双三拍等 双六拍；三相双三拍等。“单”是指每次只有一相 绕组通电，“三拍”是指每三次换接为一个循环。
一、三相单三拍
（1）三相绕组联接方式：Y 型 三相绕组联接方式： （2）三相绕组中的通电顺序为： 三相绕组中的通电顺序为： A相 → B相 → C相 通电顺序也可以为： 通电顺序也可以为： A 相 → C 相→ B 相
A 相通电使转子1、3齿和 AA' 对齐。 相通电使转子1 对齐。
A
B'
A C' B
B'
C' B
A'
C
A'
C
B相通电，转子2、4齿 相通电，转子 、 齿 相通电 相轴线对齐， 和B相轴线对齐，相对 相轴线对齐 A相通电位置转 °； 相通电位置转30° 相通电位置转
C相通电再转 ° 相通电再转30° 相通电再转
（3）工作过程 ） A 相通电，A 方向的磁 相通电，
A
B' 4 1 2 3 A'
通经转子形成闭合回路。 通经转子形成闭合回路。
C' B
若转子和磁场轴线方向 原有一定角度， 原有一定角度，则在磁 场的作用下，转子 场的作用下，
C
被磁化，吸引转子， 被磁化，吸引转子，由于磁力线总是要通过磁 阻最小的路径闭合， 阻最小的路径闭合，因此会在磁力线扭曲时产 生切向力而形成磁阻转矩，使转子转动，使转、 生切向力而形成磁阻转矩，使转子转动，使转、 定子的齿对齐停止转动。 定子的齿对齐停止转动。
2、步进电动机
工作原理： 工作原理 ： 步进电机是利用电磁铁原理,将脉冲 脉冲 线位移或角位移的电动机。每来一个 信号转换成线位移或角位移 线位移或角位移 信号 电脉冲，电机转动一个角度，带动机械移动一小 段距离。 特点： 特点：(1)来一个脉冲，转一个步距角。 (2)控制脉冲频率，可控制电机转速。 (3)改变脉冲顺序，改变转动方向。 (4)角位移量或线位移量与电脉冲数成正比。

3:单步运行特性
单步运行：加一个控制脉冲改变一次通电状态，这个工作状态 称为单步运行。
运行区域：包括静稳定区和动稳定区（见P102 图3.18） 单步运行特性：转子空间转角随时间做减幅振荡衰减运动（见 P103 图3.19）
4：连续脉冲运行特性
（1）极低频条件下运行 T>tb 控制脉冲周期T大于转子单步运行振荡衰减时间tb，当第二个 脉冲到来之前，第一个脉冲使得转子运行已经结束。电机处 于欠阻尼状态，产生振荡，不会失步和越步。见图3.20
（3）脉冲频率f>4f0条件下运行
转子的运行特点：在第一个脉冲作用下，转子产生的振荡还 没达到最大振幅，第二个脉冲已经到来，改变通电状态。见 图3.22。电机往往会超出稳定区而失步。
5：脉冲信号的频率对电机运行的影响
当脉冲信号频率很低时，控制脉冲以 矩形波输入，电流波形比较接近于理 想的矩形波； 随着脉冲信号频率增高，由于电动机 绕组中的电感有阻止电流变化的作用， 因此电流波形发生畸变，频率越高， 畸变越严重。如图所示， 如果脉冲频率过高，电流还来不及 上升到稳定值I 就开始下降，于是， 电流的幅值降低(由I下降到I’)，因而 产生的转矩减小，致使带负载的能力 下降。故频率过高会使步进电动机启 动不了或运行时失步而停下。因此， 对脉冲信号频率是有限制的。
2：使用步进电动机时应注意的几个问题 （1）驱动电源的优劣对步进电动机控制系统的运行影响极大， 使用时要特别注意，需根据运行要求，尽量采用先进的驱动电 源，以满足步进电动机的运行性能。 （2）若所带负载转动惯量较大，则应在低频下启动，然后再 上升到工作频率，停车时也应从工作频率下降到适当频率再停 车。 （3）在工作过程中，应尽量避免由于负载突变而引起误差。 （4）若在工作中发生失步现象，首先，应检查负载是否过大， 电源电压是否正常，再检查驱动电源输出波形是否正常，在处 理问题时不应随意变换组件。
