煤层气井注入压降／试井测试技术研究

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：3

煤层气井注入压降/试井测试技术研究
【摘要】通过对煤层气井的煤层进行原地应力测试，获取煤层的原地应力、
破裂压力及梯度等参数值。求取煤层的原始地层压力、渗透率、表皮系数、调查
半径、破裂压力、破裂压力梯度、闭合压力、闭合压力梯度，为该井下步压裂和
排采提供施工参数依据。

【关键词】煤层气；试井技术；原位应力测试
煤层气井注入压降/试井测试技术是在煤层气井完井后了解该井下步压裂和
排采参数的关键技术。

一、测试的方法和要求
煤层气井注入压降/试井测试技术是依据煤层气井的基础数据进行，基础数
据包括测试煤层、测试井段的完井数据及地层数据等。

1、测试方法
测试方法采用井下开关阀方法进行开关井操作，分别进行开井注入、关井压
降测试及原地应力测试，利用存储式电子压力计取得准确的压力资料。

2、测试要求
注入/压降测试过程中要求下入两支高精度（精度0.05%）电子压力计。配
套泵注系统，最高泵压32MPa、排量0～125L/min。测试工具采用国产井下关井
阀，录井钢丝下带存储式电子压力计，耐压6000 psi的控制头、活动管汇、计量
设备。要求甲方井场备过滤清水10m3。按中华人民共和国GB/T24504-2009《煤
层气注入/压降试井方法》执行，取全取准各项压力、温度资料。测试工作结束
后提交渗透率（k）、储层压力（Pi）、表皮系数（S）、调查半径（Ri）、储层温度
（T）及煤层破裂压力（Pb）、闭合压力（Pc）等煤层参数，为测试井的煤层气
生产潜能评价和开发试验提供可靠的参数依据。

二、测试项目及参数设计计算
1、测试项目
测试项目：
注入/压降试井：它是一种单井压力瞬变测试，适用于高、低压储层，是目
前煤层气井测试中最常用的一种试井方法。它是以稳定的排量，低于煤层破裂压
力的注入压力向井中注水一段时间，在井筒周围产生一个高于原始储层的压力分
布区，然后关井，使得井底压力与原始储层压力逐渐趋于平衡。注入和关井阶段
采用压力计记录井底压力随时间的变化。通过分析数据，求取目的层的参数。由
于注入阶段要控制注入排量非常稳定比较困难，难免造成井底压力的波动，所以
压降阶段的数据分析通常最具有代表性。通过分析求取渗透率、储层压力、压力
梯度、调查半径、表皮系数等。

原地应力测试：它是在注入/压降试井以后进行。该测试一般进行2～4个循
环，每个循环由注入段和关井压降段组成。通过分析注入段数据求取破裂压力以
及裂缝重张压力，分析压降段求取闭合压力。

2、参数设计计算
注入/压降试井中，测试时间、最大注入压力、最大注入排量的设计计算需
依据一些地层及流体的高压物性参数，煤层气井目的煤层测试目的煤层的参数设
计是参考以往试井测试的经验而提出的。以某区CQ2井10#煤层为例介绍参数
计算过程。

CQ2井10#煤层的参数选值及设计计算分别见表1-1。
表1-1 10#煤层测试设计计算结果
参数 数值 单位 参数 数值 单位
注入时间tinj 10～12 hr 地面最大注入压力 9.8 MPa
关井时间tfall 20～24 hr 最大注入排量qinj 4.7 L/min
三、注入/压降测试、原地应力测试施工工序及要求
1、试井测试设备、地面准备及要求
对测试设备、仪表、压力计等进行性能检验，合格后方可使用。确保井场提
升动力系统及指重表灵活可靠，井场备水10m3。对试井设备进行检查、保养。
封隔器地面装配，对封隔器进行地面膨胀试压。下测试管柱前充分循环钻井液，
确保测试管柱起下畅通、井底干净、测试煤层完全裸露。根据测井结果和岩心确
定封隔器坐封位置。丈量下井油管，做好油管记录。地面连接下井测试管柱，并
记录每一部件的名称、尺寸及长度。组织施工及有关协作人员，交待测试注意事
项并分工，确保测试顺利进行。进行安全检查，各方面准备工作经验收合格后方
可施工。

2、CQ2井10#煤层注入/压降测试、原地应力测试施工工序及要求
CQ2井10#煤组裸眼井段预计1194.45-1201.33m、煤层厚度6.88m。
微破裂测试：目的是判断煤层破裂压力和闭合压力。
测试步骤是上提井下开关阀3-5m，井下开井，预计地面破裂压力
9.82-13.49MPa。启动地面注水泵，以最大排量向煤层注水，依此产生一个压裂
地层的瞬时压力脉冲，该过程仅仅持续几十秒钟，观察井口压力变化，记录注入
时间、总注入量。关闭井口旋塞阀，地面关井，记录关井时井口最大压力，关井
2小时。关井结束提出压力计，分析数据，判断煤层破裂压力值，确定最大注入
压力值。

注入/压降试井原则及要求：目的是求取煤储层渗透率、地层压力、污染系
数、调查半径、储层温度等。测试管柱灌满清水，选择合适的排量值进行注入，
注入排量应尽量保持稳定。注入时的最高泵压预计在5.89-9.8MPa，根据调节泵
压确定合理排量。最终地面注入泵压至少为6.55MPa。注入时间不少于10-12小
时。按设计的注入时间持续注入，同时记录井口压力、注入排量、累计注入量，
记录时间间隔每5—10分钟记录一次排量。注入结束后，在不停泵的情况下，下
放井下关闭阀关井，随后关闭井口阀门，观察井口压力变化，压确认井下可靠关
井后停泵。关井时间为24小时，关井测压降情况。关井结束后开井上提压力计
3-5m，开井放压停等30min，之后准备原地应力测试。

原地应力测试：共进行4个循环，每个循环注入分别注入0.5、1、2、4分
钟，关井压降20、30、30、40分钟，放压停等20分钟，预计注入地面破裂压力
9.82-13.49MPa。

四、结束语
煤层气井通过注入压降/试井测试技术获取煤层的有效渗透率、原始地层压
力、表皮系数及调查半径等参数；通过对煤层气井的煤层进行原地应力测试，获
取煤层的原地应力、破裂压力及梯度等参数值。求取煤层的原始地层压力、渗透
率、表皮系数、调查半径、破裂压力、破裂压力梯度、闭合压力、闭合压力梯度，
为该井下步压裂和排采提供施工参数依据。

参考文献
[1]《古榆树煤层气预查报告》.东北煤田地质局，2009年12月
[2]贺天才等《煤层气勘探与开发利用技术》.2007年12月

合集下载

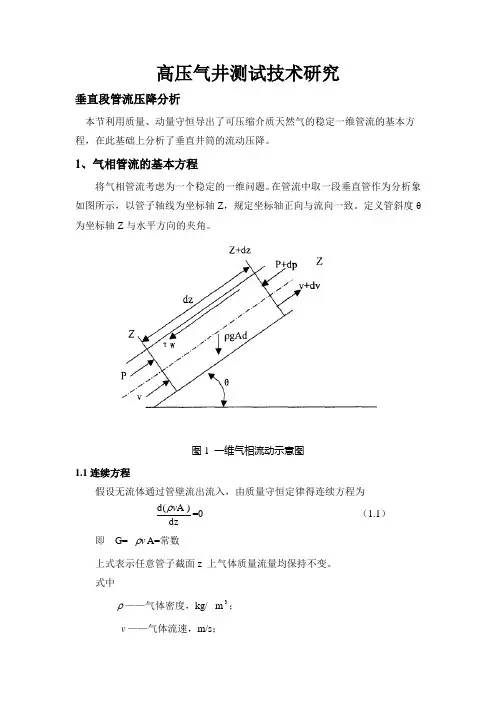

高压气井测试技术研究.
