全电脑横编织机操作手册(中文)

国产电脑横机操纵和维修办法

一．操纵留意事项

1.读盘,不畅时可以从新关电源后插拔USB插口,用华翔掌握器的可以先切换一下存读介质（U盘和磁盘）然后再开机读盘.

2.穿纱,同时要调剂晴天线弹力,侧天线张力.

3.要按照打样请求调剂好度目.拉力等.

4.肯定名堂睁开以及纱嘴摆方地位.国花系列还有前置量.

5.挂布（起底板机械不必）,行锁定（飞虎机械用反复）即时给副罗拉开合情形,机头速度要小于0.40m/s,布片到达主罗拉时解除行锁定（飞虎机械把反复点一下）.加大速度,拉力等.

二．开端编织

1.随时检讨布片密度及确认粗幼纱情形,以便随时掌握衣片长短.跟足样板尺寸.

2.留意毛纱过蜡情形及毛纱排放地位.拆片纱要从新试度目和拉力.

3.随时懂得用纱情形,毛料色差等.

4.衫片分码,分色整洁叠好安请求捆好交货.

5.留意倒卷布和副罗拉缠纱（国花系列特别要留意）

三．罕有问题的处理办法

（一）度目

1.编织时度目越来越大.

A,检讨线路是否接触不良.

B,检讨度目马达螺丝是否松动.

2.两口同时做编织,若一口度目平常变小,可以斟酌把度目原点恰当调大.

（二）撞衔接针脚（国花系列叫长针）

1.检讨度目是否灵巧.

2.检讨衔接针脚在针床上是否运行畅顺,用手压下去是否弹起自如.

3.检讨度目马达螺丝是否松动.度目转盘是否顺畅.

4.检讨度目感应器是否破坏.

5.检讨压针三脚是否到位.国花系列要看电磁铁摆动情形.

6.度目太紧时不克不及脱圈,也会撞衔接针脚.

7.检讨翻针三角的翻接针导块是否顺畅.灵巧.

8.检讨度目底板,滑块是否到位.灵巧.

（三）乱用（乱选针）

1.看布片乱用是否有纪律,比方问题都出在那一个选针器上.

2.看是偷选,照样漏选.调剂选针片和针床的间隙.

3.调剂选针参数,选针原点,选针微调.

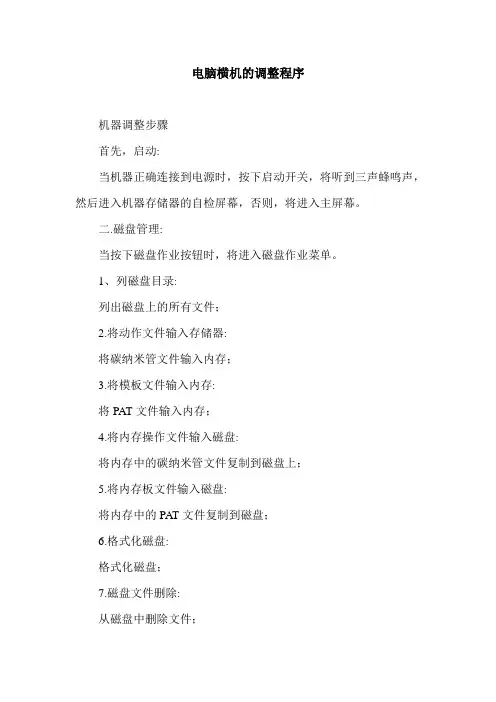

电脑横机的调整程序

机器调整步骤

首先，启动:

当机器正确连接到电源时，按下启动开关，将听到三声蜂鸣声，然后进入机器存储器的自检屏幕，否则，将进入主屏幕。

二.磁盘管理:

当按下磁盘作业按钮时，将进入磁盘作业菜单。

1、列磁盘目录:

列出磁盘上的所有文件；

2.将动作文件输入存储器:

将碳纳米管文件输入内存；

3.将模板文件输入内存:

将PAT文件输入内存；

4.将内存操作文件输入磁盘:

将内存中的碳纳米管文件复制到磁盘上；

5.将内存板文件输入磁盘:

将内存中的PAT文件复制到磁盘；

6.格式化磁盘:

格式化磁盘；

7.磁盘文件删除:

从磁盘中删除文件； 8.将字体文件输入内存:

系统升级时，需要在内存中输入新的字体文件；

9位和8位工厂标志照片被输入到存储器中:

将PIC文件输入内存以改变屏幕显示。

三、内存管理:

按下C键复制机器的工作参数。

1.记忆模式选择:

用于从磁盘选择模具文件输入；

2、内存程序编辑:

您可以查看和编辑程序的每一页。进入程序编辑界面后，可以输入和修改行号、色码、编织指令等。

机器屏幕也会有相应的提示。按F2键编辑跳过行，F3是返回的第一行，F4是最后一行，F5用于更换纱嘴交换(一个系统和两个系统交换)中的F6纱嘴，纱嘴可以随意更换。

3.记忆模式的编辑:

进入这个屏幕后，我们可以清楚地看到模式的组织并进行简单的修改。

功能键F1用于跳跃。

4.删除模式:

删除指定的模式并输入内存号。

5.整体模式清除:

按下这个键，系统会有一个警告提示。如果您确定内存中的所有模式都将被删除，那么内存将被刷新。

所有镶嵌文件都将丢失。

四、设置机器辅助功能

1.设置机器系统参数1:

按下此键，将显示密码提示。输入密码“1618”进入系统参数设置菜单。

编 织 机 操 作 说 明 书

一.目的：为了保证编织工序品质,提高效率,降低成本,特制订本设备操作规范。.

二.范围：生产部的编织作业人员.

三.权责：

1.本文件的制定和修订：工程部

2.本文件的执行单位：生产部

3.本文件经工程主管核准后有效.

四.作业内容 ：

1.依照工程设计卡中规定相关之参数进行作业.

2.起动把：

A.当起动把往左扳，则起动把将皮带轮嵌接离合器，从而起动机器(起动把

亦控制刹车机构).

B.当起动把往右扳，则皮带轮与离合器分离，刹车块将刹车环嵌接大盘将

机器刹停.

3.操作前的准备：

每个上下锭的张力座及张力把均需处在适当位置.

4. 芯线及卷取轴：将待编织的芯线，收线盘相应放入放收线架上，准备开

始编织.

5.上锭线轴的放入：

A.线轴放置时，必须使线头向左方向.

B.放入线轴后，应检查线轴盖是否转动自如.

C.将线头按顺时针方向绕经上锭导线杆，上锭张力座瓷勾，上锭导线轮 上，系在引取轮上.

6.下锭线轴的放入：

A.取出安全插销.

B.放入线轴，线头必须按顺时针方向摆置,插上安全插销.

C.将线头按顺时方向拉出，绕过下锭导杆，下锭导线架管，穿过张力把导

线轮再绕经下锭右侧的导管，将线系在牵引轮上.

D.重复1-3程序，放置下锭的每个线轴.

7.编织除以上所述1-6项编织前的准备事项外，特别提示以下几点：

A.所有线轴均需放入固定位置.

B.给线盖确定固定，且转动自如.

C.下锭线轴放入后需记住装上安全插销，以防跳出.

D.检查下锭导线管是否转动自如.

E.每一锭的张力均需依照编织规格的不同而调节，而且下锭应比上锭稍微

大些.

F.根据编织规格的不同，更换适当的上下锭的张力弹簧.

国产电脑横机操作与维修方法

国产电脑横机操作与维修方法

一.操作注意事项

1、读盘,不顺畅时可以重新关电源后插拔USB插口,用华翔控制器的可以先切换一下存读介质(U盘与磁盘)然后再开机读盘。

2、穿纱,同时要调整好天线弹力,侧天线张力。

3、要按照打样要求调整好度目、拉力等。

4、确定花样展开以及纱嘴摆方位置。国花系列还有前置量。

5、挂布(起底板机器不用),行锁定(飞虎机器用重复)即时给副罗拉开合情况,机头速度要小于0。40m/s,布片到达主罗拉时解除行锁定(飞虎机器把重复点一下)。加大速度,拉力等。

二.开始编织

1、随时检查布片密度及确认粗幼纱情况,以便随时控制衣片长短。跟足样板尺寸。

2、注意毛纱过蜡情况及毛纱排放位置。拆片纱要重新试度目与拉力。

3、随时了解用纱情况,毛料色差等。

4、衫片分码,分色整齐叠好安要求捆好交货。

5、注意倒卷布与副罗拉缠纱(国花系列特别要注意)

三.常见问题的处理方法

(一)度目

1、编织时度目越来越大。

A,检查线路就是否接触不良。

B,检查度目马达螺丝就是否松动。

2、两口同时做编织,若一口度目异常变小,可以考虑把度目原点适当调大。

(二)撞连接针脚(国花系列叫长针)

1、查瞧度目就是否灵活。

2、查瞧连接针脚在针床上就是否运行畅顺,用手压下去就是否弹起自如。

3、查瞧度目马达螺丝就是否松动。度目转盘就是否顺畅。

4、查瞧度目感应器就是否损坏。

5、查瞧压针三脚就是否到位。国花系列要瞧电磁铁摆动情况。

6、度目太紧时不能脱圈,也会撞连接针脚。

7、检查翻针三角的翻接针导块就是否顺畅、灵活。

8、检查度目底板,滑块就是否到位、灵活。

(三)乱花(乱选针)

1、瞧布片乱花就是否有规律,比如问题都出在那一个选针器上。

2、瞧就是偷选,还就是漏选。调整选针片与针床的间隙。
