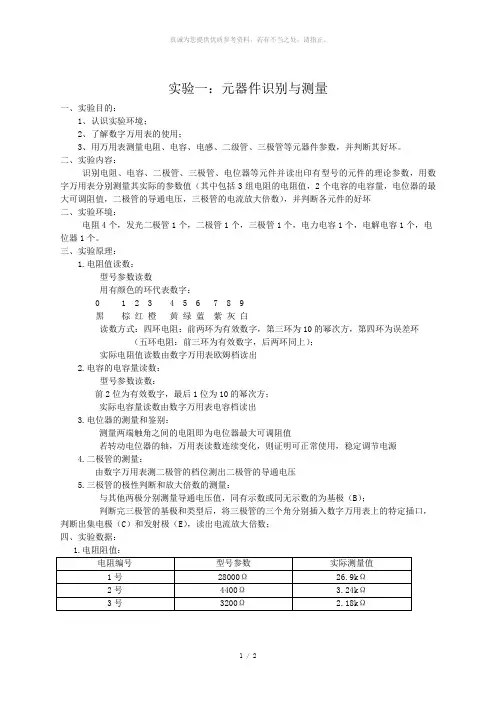

1 / 2 实验一：元器件识别与测量

一、实验目的：

1、认识实验环境；

2、了解数字万用表的使用；

3、用万用表测量电阻、电容、电感、二级管、三极管等元器件参数，并判断其好坏。

二、实验内容：

识别电阻、电容、二极管、三极管、电位器等元件并读出印有型号的元件的理论参数，用数字万用表分别测量其实际的参数值（其中包括3组电阻的电阻值，2个电容的电容量，电位器的最大可调阻值，二极管的导通电压，三极管的电流放大倍数），并判断各元件的好坏

二、实验环境：

电阻4个，发光二极管1个，二极管1个，三极管1个，电力电容1个，电解电容1个，电位器1个。

三、实验原理：

1.电阻值读数：

型号参数读数 用有颜色的环代表数字：

0 1 2 3 4 5 6 7 8 9

黑 棕 红 橙 黄 绿 蓝 紫 灰 白 读数方式：四环电阻：前两环为有效数字，第三环为10的幂次方，第四环为误差环

（五环电阻：前三环为有效数字，后两环同上）； 实际电阻值读数由数字万用表欧姆档读出

2.电容的电容量读数：

型号参数读数：

前2位为有效数字，最后1位为10的幂次方； 实际电容量读数由数字万用表电容档读出

3.电位器的测量和鉴别： 测量两端触角之间的电阻即为电位器最大可调阻值 若转动电位器的轴，万用表读数连续变化，则证明可正常使用，稳定调节电源

4.二极管的测量：

由数字万用表测二极管的档位测出二极管的导通电压

5.三极管的极性判断和放大倍数的测量： 与其他两极分别测量导通电压值，同有示数或同无示数的为基极（B）； 判断完三极管的基极和类型后，将三极管的三个角分别插入数字万用表上的特定插口，判断出集电极（C）和发射极（E），读出电流放大倍数；

电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。属于常用元件。

一,电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.

调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。

磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。在图中，上面为一体式磁环，下面为带安装夹的磁环。磁环在不同的频率下有不同的阻抗特牲。一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。

电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。

二,电感的分类:

按工作频率分类

电感按工作频率可分为高频电感,中频电感和低频电感.

空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.

按电感的作用分类

常用电子元器件的识别与检测

电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测

（1）电阻器的识别

电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为 或 字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用 电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测

○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子, 贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡20K量程,接着将万用表的红黑表笔分别搭在电阻器两端的焊点处,测量的阻值为4.63KΩ,接着测量的阻值与电阻器的标称阻值进行比较,由于4.63KΩ与4.7KΩ比较接近,因此可以断定该贴片电阻器正常。

电感的主要特性参数,电感和磁珠的什么联系与区别

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件，具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。电感器电感量的大小，主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等。而电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

1、具体电感的定义电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。L=ψ/I2、电感的符号与单位电感符号：L电感单位：亨 (H)、毫亨(mH)、微亨 (uH) 、納亨(nH)，1H=103mH=106uH=109nH。3、电感的分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。按工作频率分类：高频线圈、低频线圈。按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。4、电感的主要特性参数电感量L：表示线圈本身固有特性，与电流大小无关。除专门的电感线圈(色码电感)外，电感量一般不专门标注在线圈上，而以特定的名称标注。感抗XL：电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为感抗计算公式：XL=2πfL品质因素Q：表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。分布电容：线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。允许误差：电感量实际值与标称之差除以标称值所得的百分数。标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。5、常
