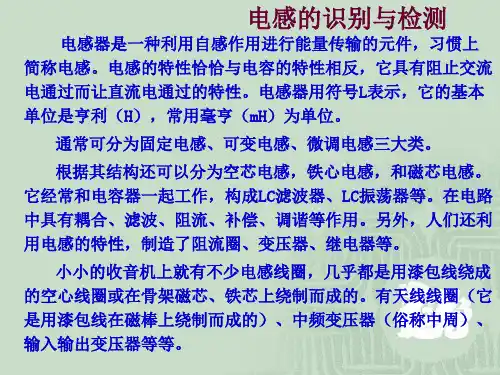

电感元器件识别与检测

电感的识别与检测方法电感是一种重要的电子元件，广泛应用于各种电路中。

在实际应用中，正确识别和检测电感的参数是非常重要的，本文将介绍电感的识别与检测方法。

一、电感的识别方法1. 通过外观进行识别通常情况下，通过外观可以初步判断一个元件是否为电感。

一般来说，电感外形较小，有铁芯或不锈钢桶等结构，表面包覆绝缘层或漆包线。

而其他元件如电容、二极管等则没有这些特征。

2. 通过标记进行识别在现代工业生产中，大多数电子元器件都会在外壳上打上标记以便于辨认。

对于标准化的电感来说，它们通常会在外壳上标注着其参数信息，如品牌、型号、规格等。

因此，在购买或使用时可以根据这些信息来确定其类型和参数。

3. 通过测试进行识别如果以上两种方法无法确定一个元件是否为电感，则需要进行测试。

可以使用万用表或LCR表来测试元件的阻抗值和频率响应曲线等参数信息。

如果阻抗值随频率变化呈现出“L”形，则可以确认该元件为电感。

二、电感的检测方法1. 使用LCR表进行检测LCR表是一种专门用于测试电感、电容和电阻等元件参数的仪器。

使用时，将待测元件连接到LCR表上，设置相应的测试参数后进行测试。

通过测试结果可以确定该元件的参数信息，如电感值、品质因数等。

2. 使用示波器进行检测示波器是一种用于显示信号波形的仪器，也可以用于检测电感。

将待测元件连接到示波器上，再接入一个信号源产生一个频率为几十赫兹到几千赫兹的正弦波信号。

通过观察示波器显示出来的波形特征，可以确定该元件是否为电感，并且可以计算出其参数信息。

3. 使用磁场探头进行检测磁场探头是一种专门用于检测磁场强度和方向的仪器。

在使用时，将待测元件放置在探头附近，并设置相应的测试参数后进行测试。

通过测试结果可以确定该元件是否为电感，并且可以计算出其参数信息。

综上所述，通过外观、标记和测试等方法可以初步判断一个元件是否为电感，并且通过LCR表、示波器和磁场探头等仪器可以确定其参数信息。

在实际应用中，正确识别和检测电感的参数非常重要，可以避免因电感参数不匹配而引起的电路故障和性能下降等问题。

电阻、电感、电容元器件的标识与识别电阻元件的识别(1)电阻的分类、特点及用途电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。

非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。

另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。

热敏电阻的阻值是随着环境和电路工作温度变化而改变的。

它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。

在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。

压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。

特别是对各种电感性电路的熄灭火花和过压保护有良好作用。

常用的电阻元件的外形、特点与应用如表1．1所示表1．1 常用电阻元件的外形、特点与应用名称及实物图特点与应用碳膜电阻新晨阳碳膜电阻稳定性较高，噪声也比较低。

一般在无线电通讯设备和仪表中做限流、阻尼、分流、分压、降压、负载和匹配等用途。

金属膜电阻金属膜和金属氧化膜电阻用途和炭膜电阻一样，具有噪声低，耐高温，体积小，稳定性和精密度高等特点。

新晨阳实心碳质电阻实心碳质电阻的用途和碳膜电阻一样，具有成本低，阻值范围广，容易制作等特点，但阻值稳定性差，噪声和温度系数大。

绕线电阻绕线电阻有固定和可调式两种。

特点是稳定、耐热性能好，噪声小、误差范围小。

一般在功率和电流较大的低频交流和直流电路中做降压、分压、负载等用途。

额定功率大都在1W以上。

电位器（a）绕线电位器阻值变化范围小，功率较大（b）碳膜电位器稳定性较高，噪声较小（c）推拉式带开关碳膜电位器使用寿命长，调节方便（d）直滑式碳膜电位器节省安装位置，调节方便(2)电阻的类别和型号随着电子工业的迅速发展，电阻的种类也越来越多，为了区别电阻的类别，在电阻上可用字母符号来标明，如图1．43所示。

电阻类别的字母符号标志说明见表1．2，如“RT”表示碳膜电阻；“RJJ”表示精密金属膜电阻。

常用电子元器件电感的识别方法和检测
（2）用途： • 电感器在电路中的基本用途有：LC滤波器、LC振荡器,扼
流圈、变压器、继电器、交流负载、调谐、补偿、偏转等。 • 常用于滤波、陷波、调谐、振荡、延迟、补偿等电路中。
A、作为滤波线圈，阻止交流干扰。（滤波） B、作为谐振线圈，与电容组成谐振电路。（调谐） C、在高频电路中作为高频信号的负载。（交流负载） D、制成变压器传递交流信号。（变压器） E、利用电磁感应特性制成磁性器件，如磁头、电磁铁等 器件。
J
4R7M
R33
电感量：0.33μH，偏差±5% 电感量：4.7μH，偏差±20%

2020/12/15
常用电子元器件电感的识别方法和检测
28
电感文字符号法 实物示例
电感量：4.7μH 偏 差：±10%
2020/12/15
常用电子元器件电感的识别方法和检测
29
电感器标注方法
• 3、数码法 电感的数码标示法与电阻 器一样，前面的两位数为有效数，第三 位为倍乘，单位为μH。
•多层线圈： 多层线 圈可以增大电感量， 但线圈的分布电容也
随之增大。
常用电子元器件电感的识别方法和检测
8
2、按绕线结构分类： ❖峰房线圈：峰房线 圈在绕制时导线不断 以一定的偏转角在骨 架上偏转绕向，这样 可大大减小线圈的分 布电容。
常用电子元器件电感的识别方法和检测
电感线圈的种类
3、按工作性质:高频 电感器(各种天线线 圈、振荡线圈)和低 频电感器(各种扼流 圈、滤波线圈等)。
变压 器型 号命 名
序号，用数字表示 功率，用数字表示（单位用VA或W标志，但RB型除外）
主称，用字母表示
例如：DB-50-2为50VA电源变压器

常用元器件识别与检测第章电感器电感器是一种电子元件，在电子电路设计中广泛应用。

本文将介绍电感器的基本概念、分类、特性及常规测试方法。

什么是电感器？电感器又称电感、线圈，是一种 passif 元件。

它的主要作用是在电路中储存能量并抵抗电流的变化。

电感器的基本结构包括线圈和磁性铁心。

线圈通常是由导体绕成的，根据绕线方法不同分为螺旋绕线、平行绕线、芯线绕线等。

磁性铁心有助于提高电感器的电感。

电感器的电感值通常用亨利（H）作为单位。

电感器分类根据电感器的结构与功能特性可以将电感器分为以下几类：1. 固定电感器固定电感器就是指在电路中已经固定好位置，无法调整其电感值大小的电感器。

根据电感器本身的特性，可以进一步细分为架空式电感器、磁性环电感器、多层薄膜电感器等不同类型。

2. 可调电感器可调电感器是指可以进行电感值调整的电感器，主要是调整磁芯的位置、材料、大小等。

可调电感器可以进一步分为磁芯旋转式电感器、气芯变压式电感器、改变线圈数量的电感器等。

3. 互感器互感器是指通过磁性铁芯相互作用传递信号的电感器。

互感器一般指变压器，可以将一个电压变为另一个电压，或是将一个电流变为另一个电流。

电感器的特性电感器的重要特性包括电感值、温度系数、频率特性、Q 值等。

1. 电感值电感值是衡量电感器大小的常数。

通常用亨利（H）或微亨（μH）作为单位，如果电感值很小的话，也可以用纳亨（nH）作为单位。

2. 温度系数随着温度升高，电感值也会随之变化，这种变化率被称为电感器的温度系数。

正的温度系数意味着电感值随着温度升高而增加，负的温度系数则意味着电感值随着温度升高而下降。

3. 频率特性由于电感器本身的电抗和电阻，其在电路中的表现受到频率的影响。

因此电感器的频率特性也是其重要条件之一。

4. Q 值Q 值是电感器在某个特定频率下阻抗与电阻之比，也可以通过电感器的品质因数来计算。

Q 值是电感器重要参数之一，它可以分析电路中的频率响应、损耗及选择性等问题，因此也被称为质量因数。
