配置Cisco 交换机VLAN 配置

进入特权模式

Switch#en

进入配置模式

Switch#config

创建VLAN：

Switch(config)# vlan10 (创建VLAN)

给VLAN 起名字

Switch#config

Switch(config)# valn 20

Switch(vlan)# name neiwang

Switch(vlan)#ex

分配端口（将f 0/1-f 0/10端口划归vlan20，f 0/11-f 0/24端口划归vlan30）：

Switch(config)#int range f0/1-10（多端口）

Switch(config-if-range)#switchport mode access（必须）

Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#ex

Switch(config)#int range f0/11-24

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 30

Switch(config-if-range)#ex

设置VLAN的IP地址

Switch#config

Switch(config)#int vlan 20

Switch(config-if)#ip address 192.168.1.1 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#ex

Switch(config)#int vlan 30

Switch(config-if)#ip address 192.168.10.1 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#ex

Switch(config)#ex

Switch#ex

保存设置

Switch#wr

设置一台交换机VLAN之间互通写路由

Switch(config)#ip routing Switch>en

Switch#config

Switch(config)#vlan 20

Switch(config-vlan)#ex

Switch(config)#vlan 30

Switch(config-vlan)#exit

Switch(config)#int f 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#ex

Switch(config)#int f 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 30

Switch(config-if)#ex

Switch(config)#int vlan 20

Switch(config-if)#ip address 192.168.1.1 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#ex

Switch(config)#int vlan 30

Switch(config-if)#ip address 192.168.10.1 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#ex

Switch(config)#ip routing

Switch(config)#ex

Switch#ex

Switch#wr（保存）0

删除端口vlan

Switch(config)#int f 0/2

Switch(config)#no switchport access vlan 20

两台交换机VLAN互通的TRUNK

switchA(config)#int fa0/24

switchA(config-if)#switchport mode trunk

switchA(config-if)#switchport trunk encapsulation dot1q

合集下载

cisco三层交换机怎么实现vlan间的通讯命令教程

cisco三层交换机怎么实现vlan间的通讯命令教程

cisco三层交换机怎么实现vlan间的通讯命令教程

像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。二层交换机是不能实现vlan间通讯的，这就需要三层路由功能，而3560默认情况下是二层交换机，这就需要多交换机进行一些配置，实现vlan间的通讯，下面通过具体实验对其进行讲解，需要的朋友可以参考下

方法步骤

1、打开思科模拟软件----按如图配置拓扑图---将pc0、pc1、pc2配置地址为192.168.1.2 255.255.255.0,192.168.2.2

255.255.255.0,192.168.1.3 255.255.255.0----pc0 ping pc1不能ping通，pc0 ping pc2能ping通。

2、s2960的配置----进入特权模式配置vlan2和vlan3----将fa0/2端口分配到vlan2中，将fa0/3配置到vlan3中----将fa0/1端口模式配置成trunk----end----copy run start

3、3560交换机的配置----进入特权模式配置vlan2和vlan3----在特权模式下输入ip routing开启三层路由----进入端口fa0/1将将其trunk封装802.1Q的帧格式----将端口模式配置为trunk

4、3560交换机进入fa0/2端口将其分配给vlan2中----在特权模式下输入interface vlan 2，配置vlan虚拟接口---输入ip address

192.168.1.1 255.255.255.0----同理配置vlan3地址为192.168.2.1

255.255.255.0----end----输入copy run start配置结束。

5、测试vlan的通讯----pc0 ping pc2可以ping通，pc0 ping

pc1也可以ping通，证明配置成功。

Cisco交换机配置手册

Cisco交换机配置手册

2950交换机

简明配置维护手册

目录

说明 .................................................................................................................................................. 3

产品特性........................................................................................................................................... 3

配置端口........................................................................................................................................... 4

配置一组端口 ........................................................................................................................... 4

配置二层端口 ........................................................................................................................... 6

配置端口速率及双工模式 ............................................................................................... 6

思科设备交换机vtp学习功能配置

思科设备交换机vtp学习功能配置

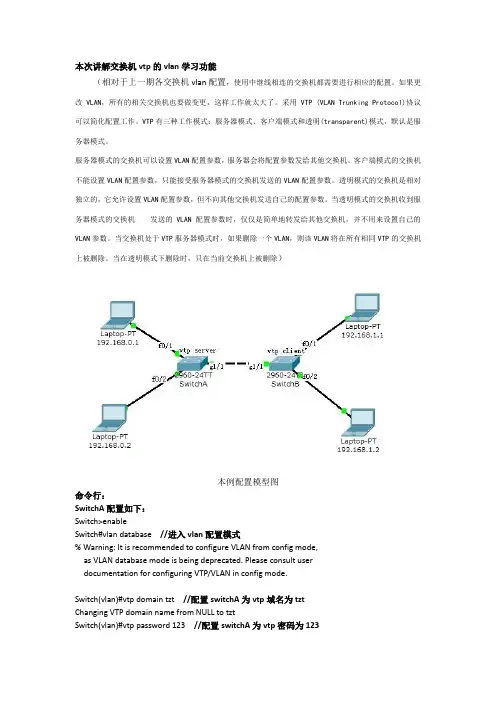

本次讲解交换机vtp的vlan学习功能
