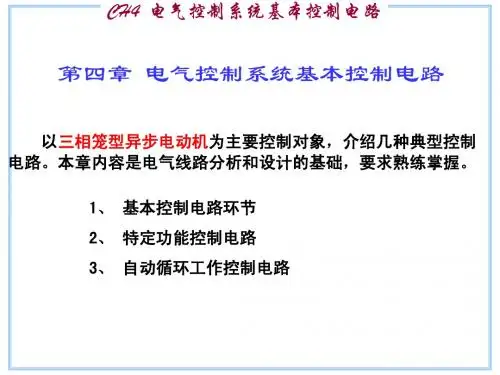

4 电气控制系统基本控制电路

电气控制与可编程序控制器
第二章 电气图及电气控制基本控制电路
字体：汉字、字母及数字，书写端正、清楚，排列整齐，间距均匀。
汉字推荐用长仿宋简化汉字字体、斜体（右倾与水平线成75°角）等。 字母、数字用直体。 字体大小视幅面大小而定。 字高：20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm等。 字宽为字高的2/3。 汉字字粗为字高的1/5，数字及字母的字粗为字高的1/10。
电气控制与可编程序控制器
第二章 电气图及电气控制基本控制电路

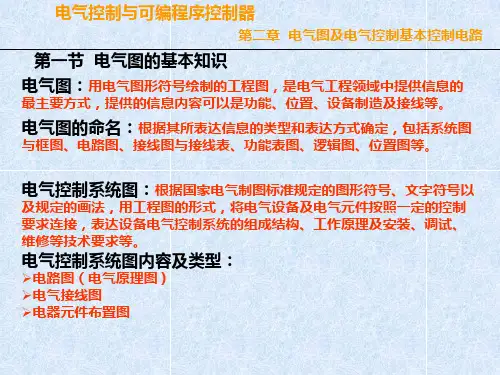

第一节 电气图的基本知识 电气图：用电气图形符号绘制的工程图，是电气工程领域中提供信息的
最主要方式，提供的信息内容可以是功能、位臵、设备制造及接线等。
电气图的命名：根据其所表达信息的类型和表达方式确定，包括系统
图与框图、电路图、接线图与接线表、功能表图、逻辑图、位臵图等。
时间继电器
电气控制与可编程序控制器
第二章 电气图及电气控制基本控制电路
部分常用电器的电气图形符号和基本文字符号
KV
常开触点 常闭触点 热元件
FR
常闭触点 线圈
KA
常开触点 常闭触点
速度继电器
KU 线圈 常开触点
热继电器
KI 常闭触点 线圈 常开触点
中间继电器
常闭触点
电压继电器
YA HL M 三相 M
电气控制与可编程序控制器
第二章 电气图及电气控制基本控制电路
控制电路(b)不确定性 ： 存在电磁时间常数和机械时间常数，继电器和接触器从线圈得电或失电到触 点完成动作需要时间，即吸合时间和释放时间（继电器：十几到几十ms，接触 器：几十到数百ms）。 假设KM2吸合时间是15ms，KM3释放时间是25ms，时间继电器KT的延时动 断触点和延时动合触点同时动作，星--三角变换时，KM3和KM2的主触点有约 10ms的时间同时接通。 控制电路(c) ：改进控制电路(b)，避免短路，节约电能 将KM3的动断辅助触点串联在KM2的线圈控制电路中，只有当KM3的衔铁及 触点释放完毕（动断辅助触点接通）后才允许KM2得电。 将KM2的动断辅助触点串联在KM3的线圈控制电路中，只有当KM2的衔铁及 触点释放完毕（动断辅助触点接通）后才允许KM3得电，保证电路工作可靠。 起动完成后时间继电器KT已无得电的必要，将KM2的动断辅助触点串联在 KT的线圈控制电路中， KT断电，节约能源。

电气控制系统图的基本知识
乐清市防爆电器行业协会 刘让 编
1
目录
• • • • • • 一 二 三 四 五 六 概述 各标准的规定 绘制和识读电气控制图的原则 三相异步电动机的全压起动线路 三相异步电动机降压起动线路图 绕线式异步电动机的起动线路图
2
一、 概述
1 电气控制线路：
由各种有触点的熔断器、断路器、接触器、 继电器、按钮、行程开关等按不同连接方式 用导线（电缆）连接组合而成的。 2 电气控制线路的作用： 实现对电力拖动系统的启动、正反转、制 动、调速和保护，满足生产工艺要求，实现 生产过程自动化。
电气接线图示例
EL 0 41 42 31 HL 0 3 2 1
42 2
3×2.5mm2
QS M1
Q1 M2 68
5×0.75mm2
3×1mm2
3×0.75mm2
3×2.5mm2
3×2.5mm2
4 电气原理图的阅读分析 查线读图法又称直接读图法或跟踪追击法。查线读图法是 按照线路根据生产过程的工作步骤依次读图，查线读图法按照以 下步骤进行。 1）了解产品的功能，就是了解电器和负载的关系，如起动器是 起动和停止电动机的，照明配电箱是开闭照明灯的，配电箱是分 配电源的等等。 2）分析主电路 在分析电气线路时，一般应先从负载（如电动机）开始，根 据主电路中有哪些控制元件的主触头、等大致判断负载有哪些动 作要求。 3）分析控制电路 通常对控制电路按照由上往下或由左往右的顺序依次阅读， 可以按主电路的构成情况，把控制电路分解成与主电路相对应的 几个基本环节，一个环节一个环节地分析，然后把各个环节串联 起来。
小结
本课件简述了阅读和绘制电气系统图的 基本要求：即熟悉电器元件在图中的图形和 文字符号以及画电气系统图的一些规定，这 些规定在一定场合下可以有变通。 掌握了基本要求后，就要多看图，这样 熟能生巧，对自己的工作就会有所提高，产 品质量也由此而提升。

>KM线圈通电并自锁－>M通电工作 。
KM自锁触点，是指与SB2并联的 常开辅助触点，其作用是当按钮 SB2闭合后又断开，KM的通电状态 保持不变，称为通电状态的自我锁 定。
停止按钮SB1，用于切断KM线圈 电流并打开自锁电路，使主回路的 电动机M定子绕组断电停止工作。
L1 L2 L3
QS
FU 1 KM
3~
0.125kW
U 12
KM
1440r/min 2900r/min
13 X 1
1
1
2
3
Q2
HL
EL
PE
4
54Biblioteka ab图1.2 区位图号含义及触点位置表示含义
电气控制电路基础
图区、触点位置索引
区位图号含义及触点位置表示含义
5
电气控制电路基础
1.1.2电气元件布置图
电器设备和元器件的布置应注意以下几 个方面：
压降低，以限制启动电流。启动
结束后再将电阻短接，使电动机
KM 1
在额定电压下正常运行。 R
• 主电路：
KM1实现串电阻启动 KM2实现全压运行
FR
PE M
3~
1
2
3
FU 1 KM2
KM 1
电动机控制 减压控制
FR
SB1
SB 2
KM2 KM1
KM2
KT
KM 1 KT KM 2
1 5 5 6X 2 7 4
f (KM ) SB1 • (SB2 KM )
SB1 SB2 KM
KM a
KA1 KA1 KA KA2 KA3 KA
KM
8
b
电气控制电路基础
1.3三相异步电动机的启动控制

图5-22 延边三角形等效电路
(二) 延边三角形减压起动的电流、转矩分析
图5-23 延边三角形矢量图
(二) 延边三角形减压起动的电流、转矩分析
表5-1 不同匝数比时延边三角形起动特性
(三)评价
五、几种减压起动方式的比较
表5-2 几种减压起动方式的比较
第四节 电动机制动控制电路
一、能耗制动
二、反接制动 三、电磁抱闸制动 四、电磁离合器制动
•1)基本文字符号：有单字母和双字母两种。 •单字母是按拉丁字母将电气设备、装置和元件划分为若干大类，每一大类用 一个专用单字母表示。如“C”表示电容器类，“R”表示电阻器类。 •只有当用单字母不能满足要求，需将某一大类进一步划分时，才采用双字母。 如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示有延时动作的限流 保护器件，“FV”表示限压保护器件等。 •2)辅助文字符号：用以表示电气设备、装置和元器件以及线路的功能、状态 和特征的。如“SYN”表示同步，“RD”表示红色，“L”表示限制等。辅助文字 还可以单独使用，如“ON”表示接通，“OFF”表示断开，“M”表示中间线， “PE”表示接地等。因“I”和“O”同阿拉伯数字“1”和“0”容易混淆，因此不 能单独作为文字符号使用。
四、电气安装接线图
图5-6 某机床电气接线图
五、电气原理图的阅读方法
(一) 查线读图法 (二) 控制过程图示法 (三) 逻辑代数法
(一) 查线读图法
1) 从主电路看有哪些控制元件的主触头及它们的组合方式，就可大致了解 电动机的工作状况(起动方式，是否有正反转、制动、调速等)。 2) 由主电路中主触头的文字符号，在控制电路中“顺藤摸瓜”找到控制元 件(接触器、继电器等)的控制支路(环节)，按功能的不同划分为若干个局部 控制电路来分 3) 假定按动操作按钮、行程开关，观察其触头是如何控制其他控制元件动 作的和使电动机如何运转的。 4) 要注意各个环节相互间的联系和制约关系，即电路的自保、互锁、保护 环节，以及与机械、液压部件的动作关系。 5) 逐步分析了每一局部电路的工作原理以及各部分之间的控制关系后，还 应从整个控制电路，即从整体角度进一步理解其工作原理。 6) 边阅读分析，边查线，边画出其工作过程。
