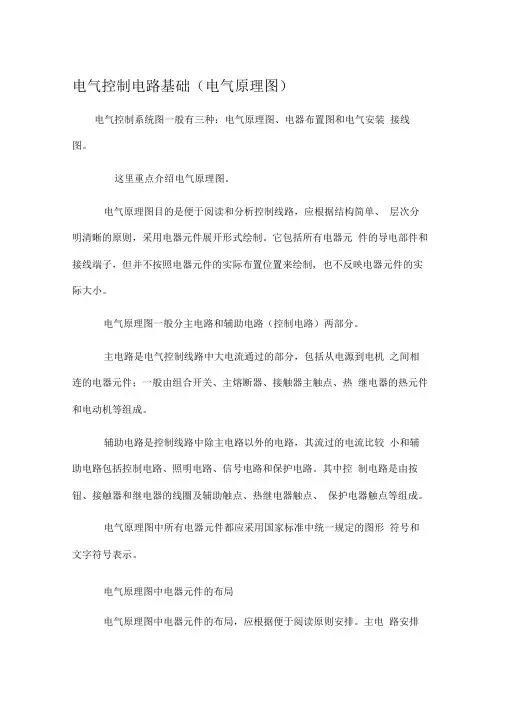

电气控制电路基础(电气原理图)电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。
这里重点介绍电气原理图。
电气原理图目的是便于阅读和分析控制线路,应根据结构简单、层次分明清晰的原则,采用电器元件展开形式绘制。
它包括所有电器元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来绘制, 也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路(控制电路)两部分。
主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路是控制线路中除主电路以外的电路,其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局电气原理图中电器元件的布局,应根据便于阅读原则安排。
主电路安排在图面左侧或上方,辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路,均按功能布置,尽可能按动作顺序从上到下,从左到右排列。
电气原理图中,当同一电器元件的不同部件(如线圈、触点)分散在不同位置时,为了表示是同一元件,要在电器元件的不同部件处标注统一的文字符号。
对于同类器件,要在其文字符号后加数字序号来区别。
如两个接触器,可用KM、KMZ文字符号区别。
电气原理图中,所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点,按其线圈不通电时的状态画出,控制器按手柄处于零位时的状态画出;对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中,应尽量减少线条和避免线条交叉。
各导线之间有电联系时,在导线交点处画实心圆点。
根据图面布置需要,可以将图形符号旋转绘制,一般逆时针方向旋转900,但文字符号不可倒置。
第二章电气控制电路基本环节主要内容:电气控制系统图的基本知识,三相异步电动机的起动、联锁、制动控制和保护环节。
重点:电气原理图的读图和分析方法,电动机的点动控制、连续运转控制、正反转控制、自动循环控制、顺序控制等基本控制电路和控制规律。
在工业、农业、交通运输等部门中,广泛使用着各种生产机械,它们大都以电动机作为动力来进行拖动。
电动机是通过某种自动控制方式来进行控制的,最常见的是继电接触器控制方式。
电气控制线路是把各种有触头的接触器、继电器、按钮、行程开关等电气元件,用导线按一定方式连接起来组成的控制线路。
它的作用是:实现对电力拖动系统的起动、调速、反转和制动等运行性能的控制,实现对拖动系统的保护,满足生产工艺要求,实现生产过程自动化。
优点:电路图直观形象,装置结构简单,价格便宜,抗干扰能力强,广泛应用于各类生产设备及控制、远距离控制和生产过程自动控制。
缺点:由于采用固定的接线方式,其通用性、灵活性较差,不能实现系列化生产;由于采用有触头的开关电器,触头易发生故障,维修量较大等。

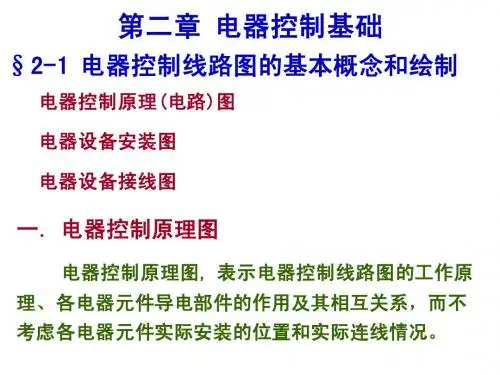

第一节电气控制系统图为了清晰地表达生产机械电气控制系统的结构、原理等设计意图,便于电气系统的安装、调试、使用和维护,将电气控制系统中各电气元件及其连接线路用一定的图形符号和文字符号表达出来,这就是电气控制系统图。
常用的电气控制系统图有电气原理图、安装接线图和电器元件布置图三种。
一、电气原理图电气原理图是根据工作原理而绘制的,不反映元器件的实际位置、大小,只反映元器件之间的连接关系,具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。
(一)绘制电气原理图的原则1.电气原理图的组成电气原理图可分为主电路和辅助电路。
主电路是从电源到电动机或线路末端的电路,是强电流通过的电路。
辅助电路包括控制电路、照明电路、信号电路及保护电路等,是小电流通过的电路。
绘制电路图时,主电路用粗线条绘制在原理图的左侧或上方,辅助电路用细线条绘制在原理图的右侧或下方。
电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数,实现对设备的精确控制。
本文将介绍电气控制中常见的基本线路和其工作原理。
2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。
下面将对这些基本元件进行简要介绍。
2.1 开关开关是电气控制线路中最基本的元件之一。
它能够打开或关闭电路,控制电流的通断。
开关通常由导电材料制成,分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器,它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时,会产生磁场,吸引触点闭合或断开,从而控制电路的通断。
2.3 接触器接触器类似于继电器,也是一种电控制电器。
接触器通常用于控制较大功率的电气设备,如电动机。
它与继电器不同的是,接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止,而复位按钮用于恢复到初始状态。
电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。
下面将详细介绍这些基本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一,它将多个控制元件按照顺序连接在一起,电流依次流过每个控制元件。
当串联线路中的任意一个控制元件打开或关闭时,都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连,它们之间的连接点则与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中,串联线路和并联线路交替出现。
通过合理的设计,可以实现复杂的电气控制功能。
3.4 反馈线路反馈线路是一种特殊的电气控制线路,它通过将一部分输出信号反馈到输入端,实现对电气设备的精确控制。
反馈线路常用于需要精确测量和控制的系统中。
