贵阳电网110kV线路优化保护配置及整定计算的探讨

110kV输电线路相间距离保护整定计算概述王远航摘要：随着110kV输电线路的建设量增加，越来越多的继电保护二次装置投运运行，继电保护整定计算定值是电网发生故障时启动保护装置的钥匙，这就需要有准确可靠的整定计算原则。

本文对110kV输电线路相间距离保护整定计算的原则进行合理的概述，提供不同情况下相间距离保护整定计算的方法和灵敏度要求。

关键词： 110kV线路相间距离继电保护整定计算一、110kV输电线路相间距离保护的现状目前，110kV输电线路相间距离保护广泛应用具有三段动作范围的阶梯型时限特性。

新型距离保护在三段式的基础上还设有距离IV段或称距离III段四边形，专门用作线路末端变压器低压侧故障的远后备。

距离保护就是反应故障点至保护安装处之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。

距离保护相对零序电流保护及其他电流保护而言，其突出特点是受运行方式变化的影响小。

二、相间距离保护整定计算1.助增系数的选择助增系数的选择。

在计算分支系数时一般选择下级线路的末端故障作为参考位置，按照电源侧最大方式，分支侧最小方式，来进行计算。

当假设分支侧最小方式为0，则助增系数为1，此方式也就演变为单电源侧的配合计算问题。

环形电网中线路保护间助增系数的计算问题。

对于110kV电压等级的电力线路，如果运行方式要求环网运行，这样助增系数的计算就与故障点位置相关，为了计算方便，环网的计算也序设置开断点，把环形电网分解开变成单相的辐射型系统计算。

助增系数的正确计算直接影响到距离保护计算的正确性，因此必须重视在多电源网络中助增系数的选择问题。

2相间距离I段阻抗定值当被保护线路无中间分支线路（或分支变压器）时：按躲过本线路末端故障整定，Zdz.I≤Kk.Zxl式中：Kk=0.85（相间距离保护），Kk=0.7（接地距离保护）保护动作时间t=0S2）、当线路末端仅为一台变压器时（即线路变压器组）按躲过变压器其他各侧的母线故障整定Zdz.I≤KkZxl+KkbZb式中： Kkb=0.7Kk=0.85保护动作时间t=0S3）、当线路末端变电所为两台及以上变压器并列运行且变压器均装设有差动保护时按躲开本线路末端故障整定Zdz.I≤KkZxlKk=0.854）、当线路末端变电所为两台及以上变压器并列运行（变压器未装设差动保护）时.根据情况按躲变压器其他侧母线故障整定.Zdz.I≤KkZxl+KkbZb式中： Kkb=0.7 Kk=0.855）、当被保护线路中间接有分支线路（或分支变压器）时：定值计算按躲过本线路末端故障和躲开分支线路（分支变压器）末端故障整定。

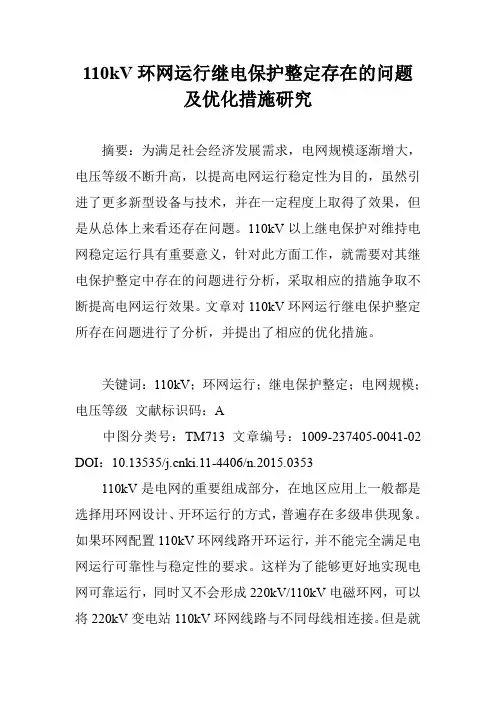

110kV环网运行继电保护整定存在的问题及优化措施研究摘要：为满足社会经济发展需求，电网规模逐渐增大，电压等级不断升高，以提高电网运行稳定性为目的，虽然引进了更多新型设备与技术，并在一定程度上取得了效果，但是从总体上来看还存在问题。

110kV以上继电保护对维持电网稳定运行具有重要意义，针对此方面工作，就需要对其继电保护整定中存在的问题进行分析，采取相应的措施争取不断提高电网运行效果。

文章对110kV环网运行继电保护整定所存在问题进行了分析，并提出了相应的优化措施。

关键词：110kV；环网运行；继电保护整定；电网规模；电压等级文献标识码：A中图分类号：TM713 文章编号：1009-237405-0041-02 DOI：10.13535/ki.11-4406/n.2015.0353110kV是电网的重要组成部分，在地区应用上一般都是选择用环网设计、开环运行的方式，普遍存在多级串供现象。

如果环网配置110kV环网线路开环运行，并不能完全满足电网运行可靠性与稳定性的要求。

这样为了能够更好地实现电网可靠运行，同时又不会形成220kV/110kV电磁环网，可以将220kV变电站110kV环网线路与不同母线相连接。

但是就110kV继电保护整定处理现状来看，并不能满足110kV环网运行网络需求，因此需要对继电保护整定计算做进一步的研究分析。

1 继电保护整定计算简析继电保护整定计算具有很强的整体性，要求整定计算人员熟练掌握各种继电保护原理以及基本操作，可以应对各种存在的问题。

在进行继电保护整定计算时，需要对电力系统中应用的继电保护装置进行整定计算来获得相应的整定值，保证在电力系统发生故障时，各继电保护装置能够及时对故障部位进行切除，其中整定计算的准确性决定了继电保护装置能否及时做出反应。

在对110kV环网继电保护进行整定计算时，虽然有一定的规则可循，但是在实际应用上还存在两个问题，即忽视了对各细节部位的原则制定，并且原则性规定使用范围已经被确定，并不能完全满足电网运行全面情况。

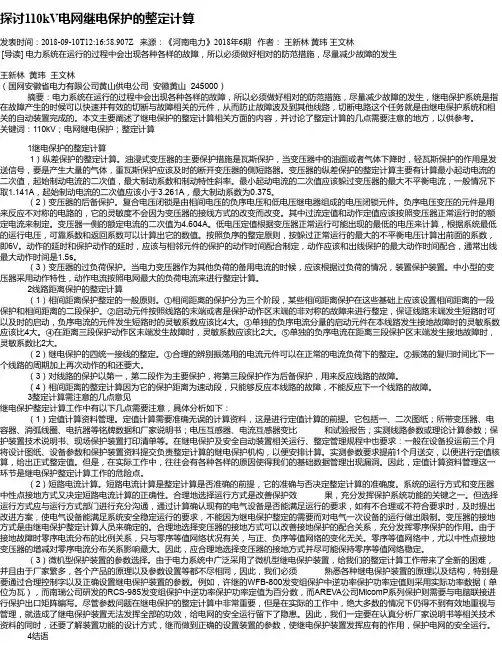

探讨110kV电网继电保护的整定计算发表时间：2018-09-10T12:16:58.907Z 来源：《河南电力》2018年6期作者：王新林黄玮王文林[导读] 电力系统在运行的过程中会出现各种各样的故障，所以必须做好相对的防范措施，尽量减少故障的发生王新林黄玮王文林（国网安徽省电力有限公司黄山供电公司安徽黄山 245000）摘要：电力系统在运行的过程中会出现各种各样的故障，所以必须做好相对的防范措施，尽量减少故障的发生，继电保护系统是指在故障产生的时候可以快速并有效的切断与故障相关的元件，从而防止故障波及到其他线路，切断电路这个任务就是由继电保护系统和相关的自动装置完成的。

本文主要阐述了继电保护的整定计算相关方面的内容，并讨论了整定计算的几点需要注意的地方，以供参考。

关键词：110kV；电网继电保护；整定计算 1继电保护的整定计算 1）纵差保护的整定计算。

油浸式变压器的主要保护措施是瓦斯保护，当变压器中的油面或者气体下降时，轻瓦斯保护的作用是发送信号，要是产生大量的气体，重瓦斯保护应该及时的断开变压器的侧短路器。

变压器的纵差保护的整定计算主要有计算最小起动电流的二次值，起始制动电流的二次值，最大制动系数和制动特性斜率。

最小起动电流的二次值应该躲过变压器的最大不平衡电流，一般情况下取1.141A，起始制动电流的二次值应该小于3.261A，最大制动系数为0.375。

（2）变压器的后备保护。

复合电压闭锁是由相间电压的负序电压和低电压继电器组成的电压闭锁元件。

负序电压变压的元件是用来反应不对称的电路的，它的灵敏度不会因为变压器的接线方式的改变而改变。

其中过流定值和动作定值应该按照变压器正常运行时的额定电流来制定。

变压器一侧的额定电流的二次值为4.604A。

低电压定值根据变压器正常运行可能出现的最低的电压来计算，根据系统最低的运行电压，可靠系数和返回系数可以计算出它的数值。

按照负序的整定原则，按躲过正常运行的最大的不平衡电压计算出前面的系数，即6V。

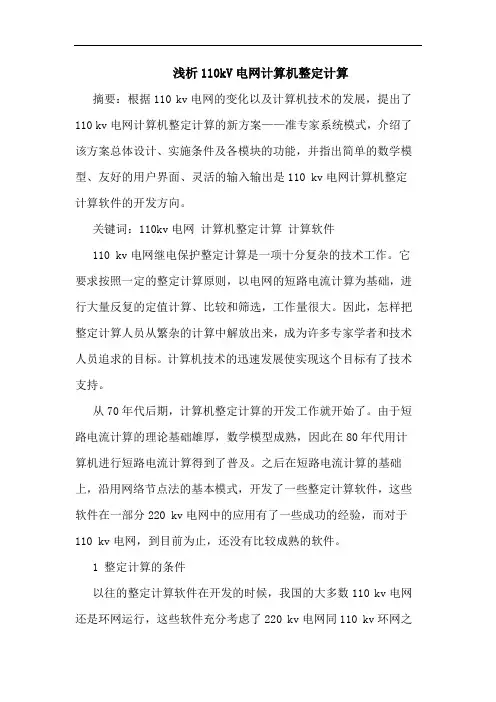

浅析110kV电网计算机整定计算摘要：根据110 kv电网的变化以及计算机技术的发展，提出了110 kv电网计算机整定计算的新方案——准专家系统模式，介绍了该方案总体设计、实施条件及各模块的功能，并指出简单的数学模型、友好的用户界面、灵活的输入输出是110 kv电网计算机整定计算软件的开发方向。

关键词：110kv电网计算机整定计算计算软件110 kv电网继电保护整定计算是一项十分复杂的技术工作。

它要求按照一定的整定计算原则，以电网的短路电流计算为基础，进行大量反复的定值计算、比较和筛选，工作量很大。

因此，怎样把整定计算人员从繁杂的计算中解放出来，成为许多专家学者和技术人员追求的目标。

计算机技术的迅速发展使实现这个目标有了技术支持。

从70年代后期，计算机整定计算的开发工作就开始了。

由于短路电流计算的理论基础雄厚，数学模型成熟，因此在80年代用计算机进行短路电流计算得到了普及。

之后在短路电流计算的基础上，沿用网络节点法的基本模式，开发了一些整定计算软件，这些软件在一部分220 kv电网中的应用有了一些成功的经验，而对于110 kv电网，到目前为止，还没有比较成熟的软件。

1 整定计算的条件以往的整定计算软件在开发的时候，我国的大多数110 kv电网还是环网运行，这些软件充分考虑了220 kv电网同110 kv环网之间电磁环的存在对保护整定的影响，并因此增加了软件的复杂程度，降低了其灵活性。

准专家系统模式的计算机整定计算能够解决以往的软件应用到110 kv电网时所遇到的问题，其主要依据有两点：110 kv电网结构的变化和计算机技术的发展。

1.1 110 kv电网形成单电源的辐射结构，简化了整定计算随着220 kv的主输电网络的形成，原来的110 kv环网得以解环运行，从而形成了以220 kv变电站为中心电源的辐射型结构的分区网络，使得110 kv的电网结构大大地简化。

1.2 计算机技术的发展为新模式提供强大的技术支持最早进行整定计算软件的开发大约是在七八十年代，现在计算机软硬件的技术水平同当时相比不可同日而语。
