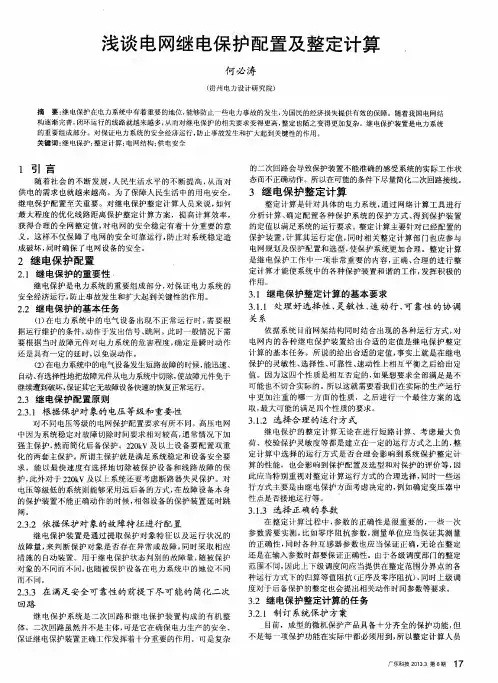

浅谈电网继电保护配置及整定计算何必涛（贵州电力设计研究院）摘要：继电保护在电力系统中有着重要的地位，能够防止一些电力事故的发生，为国民的经济损失提供有效的保障。
随着我国电网结构逐渐完善，闭环运行的线路就越来越多，从而对继电保护的相关要求变得更高，整定也随之变得更加复杂。
继电保护装置是电力系统的重要组成部分。
对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的作用。
关键词：继电保护；整定计算；电网结构；供电安全1引言随着社会的不断发展，人民生活水平的不断提高，从而对供电的需求也就越来越高。
为了保障人民生活中的用电安全，继电保护配置至关重要。
对继电保护整定计算人员来说，如何最大程度的优化线路距离保护整定计算方案，提高计算效率，获得合理的全网整定值，对电网的安全稳定有着十分重要的意义。
这样不仅保障了电网的安全可靠运行，防止对系统稳定造成破坏，同时确保了电网设备的安全。
2继电保护配置2.1继电保护的重要性继电保护是电力系统的重要组成部分，对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的作用。
2.2继电保护的基本任务（1）在电力系统中的电气设备出现不正常运行时，需要根据运行维护的条件，动作于发出信号、跳闸。
此时一般情况下需要根据当时故障元件对电力系统的危害程度，确定是瞬时动作还是具有一定的延时，以免误动作。
（2）在电力系统中的电气设备发生短路故障的时候，能迅速、自动、有选择性地把故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障设备快速的恢复正常运行。
2.3继电保护配置原则2.3.1根据保护对象的电压等级和重要性对不同电压等级的电网保护配置要求有所不同。
高压电网中因为系统稳定对故障切除时间要求相对较高，通常情况下加强主保护，然而简化后备保护。
220kV及以上设备要配置双重化的两套主保护。
所谓主保护就是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护，此外对于220kV及以上系统还要考虑断路器失灵保护。
对电压等级低的系统则能够采用远后备的方式，在故障设备本身的保护装置不能正确动作的时候，相邻设备的保护装置延时跳闸。
2.3.2依据保护对象的故障特征进行配置继电保护装置是通过提取保护对象特征以及运行状况的故障量，来判断保护对象是否存在异常或故障，同时采取相应措施的自动装置。
用于继电保护状态判别的故障量，随被保护对象的不同而不同，也随被保护设备在电力系统中的地位不同而不同。
2.3.3在满足安全可靠性的前提下尽可能的简化二次回路继电保护系统是二次回路和继电保护装置构成的有机整体。
二次回路虽然并不是主体，可是它在确保电力生产的安全、保证继电保护装置正确工作发挥着十分重要的作用。
可是复杂的二次回路会导致保护装置不能准确的感受系统的实际工作状态而不正确动作。
所以在可能的条件下尽量简化二次回路接线。
3继电保护整定计算整定计算是针对具体的电力系统，通过网络计算工具进行分析计算、确定配置各种保护系统的保护方式、得到保护装置的定值以满足系统的运行要求。
整定计算主要针对已经配置的保护装置，计算其运行定值，同时相关整定计算部门也应参与电网规划及保护配置和选型，使保护系统更加合理。
整定计算是继电保护工作中一项非常重要的内容，正确、合理的进行整定计算才能使系统中的各种保护装置和谐的工作，发挥积极的作用。
3.1继电保护整定计算的基本要求3.1.1处理好选择性、灵敏性、速动行、可靠性的协调关系依据系统目前网架结构同时结合出现的各种运行方式，对电网内的各种继电保护装置给出合适的定值是继电保护整定计算的基本任务。
所说的给出合适的定值，事实上就是在继电保护的灵敏性、选择性、可靠性、速动性上相互平衡之后给出定值。
因为这四个性质是相互否定的，如果想要求全部满足是不可能也不切合实际的。
所以这就需要看我们在实际的生产运行中更加注重的哪一方面的性质，之后进行一个最佳方案的选取，最大可能的满足四个性质的要求。
3.1.2选择合理的运行方式继电保护的整定计算无论在进行短路计算、考虑最大负荷、校验保护灵敏度等都是建立在一定的运行方式之上的，整定计算中选择的运行方式是否合理会影响到系统保护整定计算的性能，也会影响到保护配置及选型和对保护的评价等，因此应当特别重视对整定计算运行方式的合理选择，同时一些运行方式主要是由继电保护方面考虑决定的，例如确定变压器中性点是否接地运行等。
3.1.3选择正确的参数在整定计算过程中，参数的正确性是很重要的，一些一次参数需要实测，比如零序阻抗参数，测量单位应当保证其测量的正确性，同时各种互感器参数也应当保证正确，无论在整定还是在输入参数时都要保证正确性。
由于各级调度部门的整定范围不同，因此上下级调度间应当提供在整定范围分界点的各种运行方式下的归算等值阻抗（正序及零序阻抗），同时上级调度对于后备保护的整定也会提出相关动作时间参数等要求。
3.2继电保护整定计算的任务3.2.1制订系统保护方案目前，成型的微机保护产品具备十分齐全的保护功能，但不是每一项保护功能在实际中都必须用到，所以整定计算人员17广东科技2013.3.第6期要根据具体的需要以及地区网络的实际情况、变压器的特点等决定使用保护装置中哪些功能。
3.2.2确定继电保护功能之间的配合关系继电保护装置包含多个电气元件，各个电气元件的作用、选择性及灵敏性不同，对于装置内部的主要元件要求选择性和灵敏性满足要求，而辅助元件只要求具备一定的灵敏性即可。
3.2.3确定装置之间的协调配合关系通过短路电流计算，将某一个保护装置与相邻的保护装置在动作时间与灵敏度上相配合以保证选择性。
一旦电力系统发生故障，由于故障线路保护要比上一级相邻线路更为灵敏，为此就保证了整条线路的安全稳定。
3.3继电保护整定计算应注意的问题（1）要注意相邻上下级各保护间的配合关系，不但在正常方式下考虑，而且方式改变时也要考虑，特别是采取临时性的改变措施更要慎重。
（2）当系统运行方式发生变化时，应当对相关保护进行重新计算或校验，以确定是否满足新运行方式的需求。
（3）主保护和后备保护应有所侧重，以改善和保证主保护为主，兼顾后备保护，在主保护段满足灵敏度要求时，应尽可能提高后备灵敏度。
（4）大接地电流系统中，变压器中性点的分布，应按保证设备安全和零序电抗变化小，对保护效果有利的原则考虑，接地点不宜过多。
（5）制定保护整定方案时，要尽可能适应较多的运行方式，提高适应能力。
3.4继电保护整定计算系统而随着计算机技术的高速发展，目前在很多继电保护整定计算中运用了一些先进的计算机软件。
220kV线路继电保护整定计算的基本任务是计算出各种保护装置的整定值。
所以它需按照一定的整定原则，以电网故障分析为基础，从而进行大量的定值计算工作。
在定值的计算中我们设计了计算的系统，如图1所示。
4结语电力系统中的继电保护整定计算是一项系统工程，那么怎么样能够获得一个最合理的整定方案，是从事继电保护整定计算工作的相关工程技术人员需要考虑。
相关的工作人员需要熟练地应用各种整定规则，同时熟知电力系统运行特征和各个保护装置的原理，只有经过不断的实践才能作出更加合适的整定方案。
然后通过计算分析得出所需的各项整定数据，让各种继电保护合理协调地部署和正确的发挥作用，来保证电网和工程的安全运行。
同时我国的继电保护整定计算在一定程度上有了一些很好的发展，同时积累了丰富的经验，但是难免还存在着一些问题。
所以作为相关的技术人员应该不断提高自己的技术水平，同时更好地参与实践，逐步建立基于EMS信息的继电保护定值在线校核系统；通过与EMS接口，获取电网的实际运行数据，在线校核继电保护运行定值在当前系统方式下是否满足选择性和灵敏性要求，为电网能够安全可靠的运行提供有效的保障。
