某电网110kV输电线路的保护配置与整定计算

110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。

在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。

因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。

110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。

其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。

110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。

主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。

110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。

（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。

110KV 变电站通常采用内部差动保护和母线差动保护。

（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。

110KV 变电站中通常采用方向保护器等设备。

2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。

当主保护故障或失效时，备用保护会立即自动接管主保护的作用。

110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。

110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。

1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。

电力职业技术学院继电保护及其自动化专业毕业设计任务书标题:110KV变电站继电保护的设计与整定计算原始数据:1.设计一座110KV降压变电站(1)110KV侧有L101、L103两条出线，35KV侧有L302、L303、L304、L305、L306五条出线，10KV侧有八条出线。

(2)与电力系统的连接；①110KV侧线路L101接入110kv系统:②35KV侧一路通过306开关接入35KV区域供电系统。

(3)主变压器数量及容量:1、每台变压器容量:31.5MVA绕组类型及接线组别:三相三绕组，yo/y/△-12-11；额定电压:110/38.5/11KV；短路百分比:高-中(17)，高-低(10)，中-低(6.5):绝缘类型:分级绝缘。

(4)110kv、35KV、10KV母线侧线路后备保护最大动作时间分别为110kv:2.5S、35kv:2.5S、10kv:2S。

2.电力系统的主要参数:(1)1)110kv系统最大等效正序电抗*ma*为6.6ω，最小等效正序电抗*ma*为5.3ω，最大等效电抗*ma* = 5.3Ω，35KV系统为9.2ω，最小等效电抗*.ma*为8.1ω。

(2)部分线路的主要参数如下表所示:L101:额定电压110KV长度52KM最大(额定)负载为51MVA每单位长度正序电抗(ω/km) 0.4L302:额定电压35KV长度18KM最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L303:额定电压35KV长度16公里；最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L304额定电压35KV长度32KM最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L305:额定电压35KV长21公里；最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L306:额定电压35KV长度25公里；最大(额定)负载为13.2MVA每单位长度正序电抗(ω/km) 0.4二、设计的主要要求1.根据本变电站主变压器的类型和容量，配置主变压器的继电保护方案，计算其主保护的整定；2.配置L303和L304线路的继电保护方案，并进行相应的整定计算。

华北电力大学成人高等教育毕业设计(论文)任务书学生姓名：裴丽君年级专业层次：14电力专学号：14301394 函授站：张家口名人新能源学校一、毕业设计(论文)题目：110kV电网继电保护及自动装置整定计算二、毕业设计(论文)工作起止时间：2015.12.14-2016.2.22三、毕业设计（论文）的内容要求：1.根据给定系统的接线和参数，合理制定继电保护和自动装置的配置方案并完成装置选型；2.计算各元件的序参数，绘制各序网图，完成短路电流计算；3.完成各线路继电保护及自动装置的整定计算；4.绘制保护及自动装置配置图，对所选方案做出评价；5.总结所做工作，撰写毕业论文。

指导教师签名：前言电力系统中的发电机、变压器、输电线路、母线以及用电设备，一旦发生故障，继电保护及安全自动装置能够快速、可靠、有选择地将故障元件从系统中切除，使故障元件免于继续遭受损坏，既能保证其它无故障部分迅速恢复正常，又能提高电力系统运行的稳定性，是保证电力系统安全运行的最有效方法之一。

而课程设计是学生在校期间的综合性实践教学环节，是学生全面运用所学基础理论、专业知识和基本技能，对实际问题进行设计（或研究）的综合性训练。

通过课程设计，可以培养学生运用所学知识解决实际问题的能力和创新精神，增强工程观念，以便更好地适应工作的需求。

本次课程设计为给110kV电网继电保护配置与线路保护整定计算，学习规程确定系统运行方式，变压器运行方式。

选择各元件保护方式，计算发电机、变压器、线路的参数，确定保护方式及互感器变比。

对于线路和变压器故障，根据相间和接地故障的情况，选择相应的保护方式并作整定和校验。

第一章概述1.1 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统由各种电气元件组成。

这里电气元件是一个常用术语，它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。

南京工程学院课程设计说明书题目110kV电网继电保护配置与整定计算课程名称继电保护课程设计院（系、部、中心）电力工程学院专业电气工程及其自动化（电力系统）班级学生姓名学号设计地点指导教师设计起止时间：年月日至年月日成绩目录第1章 110kV 线路保护与重合闸的配置 (1)1.1保护与重合闸的配置原则 (1)1.1.1保护配置原则......................................................................................................1 1.1.2自动重合闸配置原则...........................................................................................2 1.2 110kV 线路保护与自动重合闸的整定原则.. (4)1.2.1 110kV 线路零序电流保护...................................................................................4 1.2.2 相间距离保护.....................................................................................................9 1.2.3 自动重合闸.......................................................................................................10 1.3保护与自动重合闸配置................................................................................................13 第2章 110kV 线路整定计算. (14)2.1电网中性点接地配置 (14)2.1.1中性点接地配置原则.........................................................................................14 2.1.2变压器中性点接地配置.....................................................................................15 2.2参数计算.. (15)2.2.1阻抗计算............................................................................................................15 2.2.2 B 母线短路计算..............................................................................................17 2.2.2 C 母线短路......................................................................................................19 2.3 保护整定. (20)2.3.1距离保护的整定（灵敏角取70o ）：.................................................................20 2.3.2零序电流保护整定.. (21)第3章 主变差动保护整定 (24)3.1 短路计算......................................................................................................................24 .3.2 计算平衡系数...........................................................................................................24 .3.3 不平衡电流计算.......................................................................................................24 .3.4 拐点电流res01I 、res02I ................................................................................................24 .3.5 制动特性斜率...........................................................................................................25 .3.6 灵敏度校验...............................................................................................................25 .3.7 差动电流速断定值...................................................................................................25 课程设计小结..............................................................................................................................27 参考文献：. (28)第1章 110kV线路保护与重合闸的配置1.1保护与重合闸的配置原则根据中华人民共和国行业标准《继电保护和安全自动装置技术规程（GB 14285—93）》的规定，110kV 线路应当按照如下原则配置保护与重合闸装置：1.1.1保护配置原则1.1.1.1 110～220kV 中性点直接接地电力网中的线路保护110～220kV 直接接地电力网的线路，应按规定装设反应相间短路和接地短路的保护。

110kV电网继电保护配置与线路保护整定计算作者闻枫所在单位电气工程及自动化指导教师郑梅目录1 前言 (1)2 方案确定 (2)3 确定运行方式的选择 (3)3.1运行方式的选择原则 (3)3.2 本次设计的具体运行方式的选择 (5)4 系统中各元件的主要参数的计算及互感器选择 (6)4.1各种运行方式下各线路电流计算 (6)4.2各输电线路两相短路和三相短路电流计算 (6)4.3变压器参数的计算 (7)4.4输电线路参数的计算 (8)4.5电流互感器选择 (10)4.6输电线路上ＰＴ变比的选择 (11)5短路计算 (13)5.1电力系统短路计算的主要目的 (13)5.2线路AC上零序电流的计算 (13)5.3线路AC末端三相短路的最大短路电流计算 (17)5.4线路AC下级线路最小零序电流计算 (18)5.5乙变电所低压母线端最大三相短路电流 (21)5.6A母线最大短路零序电流 (21)6继电保护的配置 (474)6.1继电保护的基本知识 (24)6.2变压器的保护配置 (26)6.3母线的保护配置 (32)6.4输电线路保护配置 (34)6.5发电机-变压器组保护配置 (42)7自动重合闸 (47)8微机成套自动保护装置 (50)9 结论（具体装置配置) (55)10总结与体会 (56)11谢辞 (57)12参考文献 (58)1 前言随着电力系统的飞速发展，对继电保护的要求也不断提高，加上电力电子技术，计算机技术与通信技术的飞速发展，继电保护技术正朝向智能化的方向发展。

《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课后实验、课程设计、课程考核等几个主要部分。

在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。

本次设计的任务主要包括了六大部分，分十二章节，分别对运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价等进行讲述。

第一章 电力系统各元件主要参数的计算1.1基准值选择基准功率：S B =100MV ·A 基准电压：U B =115V 基准电流：A U S I B B B 5023==基准电抗：Ω==25.1322BB B S U Z1.2 发电机参数的计算有限容量发电机的电抗标幺值计算公式：NB dG S S X X "=*对于无穷大容量系统的电抗标幺值计算公式：S S X B S ''=*式中： ''d X —— 发电机次暂态电抗 B S —— 基准容量100MV A N S ——发电机额定容量MV AS '' ——系统出口母线三相短路容量，取800MV A 利用以上公式对100MW 的发电机:已知：MWA P N 100= 取 8.0cos =ϕ 则 M V A P S N N 1258.0100c o s ===ϕ088.012510011.0*=⨯="=NB d GS S X XΩ=⨯==638.1125.132088.0*B GG Z X X对于无穷大容量电源S ：最大运行方式下正序阻抗Ω=⨯==16.2125.13216.0*B S S Z X X最大运行方式下零序阻抗Ω=⨯==48.6325.13248.0*00B S S Z X X 最小运行方式下正序阻抗Ω=⨯==385.3425.13226.0*B S S Z X X最小运行方式下零序阻抗Ω=⨯==155.10325.13278.0*B S S Z X X1.3 变压器参数的计算变压器电抗标幺值计算公式： NB K T S S U X 100(%)*=式中： (%)K U —— 变压器短路电压百分值 B S —— 基准容量100MV AN S ——变压器额定容量MV A (1) 利用以上公式对T(T1,T2,T3) :已知: MVA S N 150= 5.12(%)=K U 则 083.01501001005.12100(%)*=⨯⨯==NB K T S S U XΩ=⨯==977.1025.132083.0*B T T Z X X (2)对T4(T5):已知: MVA S N 50= 12(%)=K U 则 24.05010010012100(%)*4=⨯⨯==NB K T S S U XΩ=⨯==74.3125.13224.0*44B T T Z X X(3)对T6(T7):已知: MVA S N 5.31= 5.10(%)=K U 则 333.05.311001005.10100(%)*6=⨯⨯==NB K T S S U XΩ=⨯==083.4025.132333.0*66B T T Z X X1.4 输电线路参数的计算输电线路电阻忽略不计，设线路正序阻抗为0.4/KM Ω，线路零序阻抗为1.21/KMΩ线路阻抗有名值的计算：正序阻抗 1X X l =零序阻抗 0X X l = 线路阻抗标幺值的计算：正序阻抗 21*1BB UlS X X =零序阻抗 20*0BB U lS X X =式中： 1X ------------ 每公里线路正序阻抗值 Ω/ KM 0X ----------- 每公里线路零序阻抗值 Ω/ KM l ------------ 线路长度 KM B U -------------------基准电压115KV B S ------------------- 基准容量100MV A (1)线路正序阻抗:Ω=⨯==2.5134.01AB AB l X X039.0115100134.0221*=⨯⨯==BBAB ABUS l X XΩ=⨯==2.9234.01BC BC l X X070.0115100234.0221*=⨯⨯==BBBC BC US l X XΩ=⨯==8.4124.01CA CA l X X036.0115100124.0221*=⨯⨯==BBCA CA US l X XΩ=⨯==22554.01SC SC l X X166.0115100554.0221*=⨯⨯==BBSC SC US l X X(2) 线路零序电抗:Ω=⨯==73.151321.100AB AB l X X119.01151001321.1220*0=⨯⨯==BBAB AB U S l X XΩ=⨯==83.272321.100BC BC l X X21.01151002321.1220*0=⨯⨯==BBBC BC US l X XΩ=⨯==52.141221.100CA CA l X X110.01151001221.1220*0=⨯⨯==BBCA CA US l X XΩ=⨯==55.665521.100SC SC l X X503.01151005521.1220*0=⨯⨯==BBSC SC U S l X X第二章 短路电流的计算2.1 线路AC 上零序电流的计算2.1.1 线路AC 末端发生短路时零序电流计算B 母线发生最大接地电流时，C1，C2接通，B 、C 母线连通。

110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。

3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。

注：线路两侧电流启动一次值应相同。

4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。

4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。

光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。

5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。

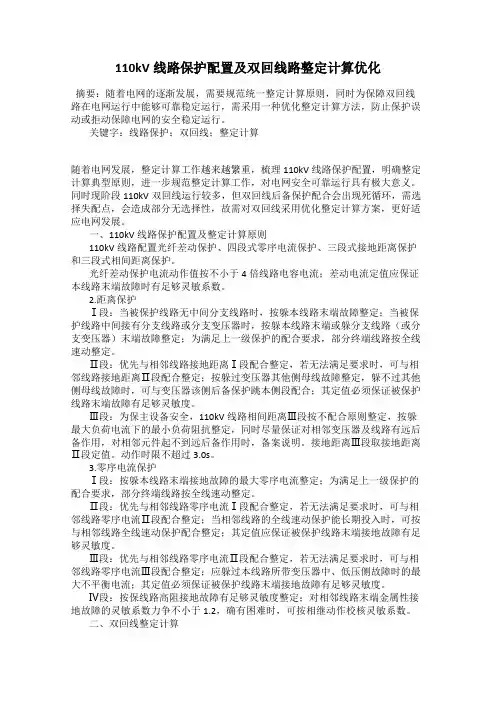

110kV线路保护配置及双回线路整定计算优化摘要：随着电网的逐渐发展，需要规范统一整定计算原则，同时为保障双回线路在电网运行中能够可靠稳定运行，需采用一种优化整定计算方法，防止保护误动或拒动保障电网的安全稳定运行。

关键字：线路保护；双回线；整定计算随着电网发展，整定计算工作越来越繁重，梳理110kV线路保护配置，明确整定计算典型原则，进一步规范整定计算工作，对电网安全可靠运行具有极大意义。

同时现阶段110kV双回线运行较多，但双回线后备保护配合会出现死循环，需选择失配点，会造成部分无选择性，故需对双回线采用优化整定计算方案，更好适应电网发展。

一、110kV线路保护配置及整定计算原则110kV线路配置光纤差动保护、四段式零序电流保护、三段式接地距离保护和三段式相间距离保护。

光纤差动保护电流动作值按不小于4倍线路电容电流；差动电流定值应保证本线路末端故障时有足够灵敏系数。

2.距离保护Ⅰ段：当被保护线路无中间分支线路时，按躲本线路末端故障整定；当被保护线路中间接有分支线路或分支变压器时，按躲本线路末端或躲分支线路（或分支变压器）末端故障整定；为满足上一级保护的配合要求，部分终端线路按全线速动整定。

Ⅱ段：优先与相邻线路接地距离Ⅰ段配合整定，若无法满足要求时，可与相邻线路接地距离Ⅱ段配合整定；按躲过变压器其他侧母线故障整定，躲不过其他侧母线故障时，可与变压器该侧后备保护跳本侧段配合；其定值必须保证被保护线路末端故障有足够灵敏度。

Ⅲ段：为保主设备安全，110kV线路相间距离Ⅲ段按不配合原则整定，按躲最大负荷电流下的最小负荷阻抗整定，同时尽量保证对相邻变压器及线路有远后备作用，对相邻元件起不到远后备作用时，备案说明。

接地距离Ⅲ段取接地距离Ⅱ段定值。

动作时限不超过3.0s。

3.零序电流保护Ⅰ段：按躲本线路末端接地故障的最大零序电流整定；为满足上一级保护的配合要求，部分终端线路按全线速动整定。

Ⅱ段：优先与相邻线路零序电流Ⅰ段配合整定，若无法满足要求时，可与相邻线路零序电流Ⅱ段配合整定；当相邻线路的全线速动保护能长期投入时，可按与相邻线路全线速动保护配合整定；其定值应保证被保护线路末端接地故障有足够灵敏度。

第一章绪论第 1.1节继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源。

电力系统的运行要求安全可靠、电能质量高、经济性好。

但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。

因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。

故障中最常见，危害最大的是各种型式的短路。

为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施控制。

这样才能更进一步地确保电力系统的安全运行。

第1.2节对电力系统继电保护的基本要求动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。

1.2.1选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1.2.2速动性：是指快速地切除故障，以提高电力系统并列运行稳定，减少用户在电压降低的情况下工作的时间，以及小故障元件的损坏程度。

因此，在发生故障时，应力求保护装置能迅速动作，切除故障。

1.2.3灵敏度：是指在该保护装置规定的保护范围内发生了它应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

1.2.4可靠性：是指在保护装置规定的保护范围内发生了它应该反应的故障时，保护装置应可靠地动作（即不拒动）。

而在不属于该保护动作的其它任何情况下，则不应该动作（即不误动）。

可靠性取决于保护装置本身的设计、制造、安装、运行维护等因素。

一般来说，保护装置的组成元件质量越好、接线越简单、回路中继电器的触点和接插件数越少，保护装置就越可靠。

同时，保护装置的恰当的配置与选用、正确地安装与调试、良好的运行维护。

对于提高保护的可靠性也具有重要的作用。

保护的误动和拒动都会给电力系统造成严重的危害，在保护方案的构成中，防止保护误动与防止其拒动的措施常常是互相矛盾的。

110kV电网继电保护整定计算与仿真研究毕业设计目录第一章绪论1第二章全网保护配置与线路保护整定原则32.1 配置原则32.1.1 发-变组保护配置原则32.1.2 变压器保护配置原则42.1.3 线路保护配置原则52.2 配置方案62.3 线路保护配置方案6第三章短路计算83.1 参数计算83.1.1 基准值93.1.2 各条线路电抗标幺值：93.1.3 发电机的G电抗标幺值：93.1.4 变压器T的电抗标幺值：93.1.5 系统S的参数103.2 运行方式分析113.2.1 变压器中性点接地方式选择原则113.2.2 最大最小方式123.3 短路计算123.3.1 最大运行方式123.3.2 最小运行方式14第四章线路保护整定计算174.1 相间短路保护整定174.1.1 A侧的保护（BH1)的整定174.1.2 B侧的保护（BH4)整定184.2 接地短路保护整定计算214.2.1 整定原则214.2.2零序I、Ⅱ、Ⅲ整定计算22第五章距离保护仿真构建265.1 一次系统模型265.1.1 电源模型265.1.2 线路模型275.1.3 断路器模型275.1.4 故障模型275.2 二次系统模型275.2.1 信号处理模块：285.2.2 保护动作模块285.3相间短路故障仿真295.3.1区故障295.3.2区外故障325.4接地故障仿真335.4.1区故障335.4.2区外故障35 第六章完毕语37参考文献38附录1.计算书39第一章绪论在我国,地区级电网主要是指35~110kV电网，它具有电压等级低，接入的电厂容量较小，输电距离短等特点。

110kV电网在各地区的普与度越来越高，在电网中承当了很大一部分的电力传输。

110kV电网的形成和不断拓展的过程，表达了电网结构不断与电力负荷增长、城市规划以与供电可靠性相适应的过程。

在电网的运行过程中，故障是不可避免的，为了电网能够在出现故障时，也能与时排除并安全稳定的继续运行，继电保护装置是不可缺少的。

教师批阅目录第一章设计说明书 (3)1.1 目的与意义 (3)1.2 原始资料 (3)1.2.1基本资料和数据 (3)1.2.2负荷情况 (4)1.2.3本站联入系统设计 (4)1.2.4各发电厂和变电所情况简介： (5)1.3 设计内容及要求 (6)1.4 保护配置 (6)1.4.1三段式相间距离保护 (6)1.4.2重合闸的作用 (7)1.5短路电流计算说明 (8)1.5.1短路计算软件基本说明 (8)1.5.2系统拓扑图 (8)1.5.3所需短路点短路计算情况 (8)第二章保护整定计算 (10)2.1 TA、TV变比的选择 (10)2.1.1 TA变比选择 (10)2.1.2 TV变比选择 (10)2.2相间距离I段整定计算 (10)2.3相间距离II段整定计算 (11)2.4相间距离Ⅲ段整定计算 (13)第三章总结 (17)参考文献附图1 110KV线路电流电压回路附图2 110KV线路控制信号回路教师批阅附件3 短路电流计算过程附图4 地区电力系统电源点地理位置示意图 附图5 本地区电力系统接线图 附图6 水电站F4主接线教师批阅第一章设计说明书1.1 目的与意义电气二次部分直接关系到电力系统供电的可靠性，电气二次部分设计是变电站设计最主要的设计工作之一。

同时，变电站电气二次部分综合了电气工程专业众多的专业课基础课。

因此，变电站电气二次部分设计可以锻炼学生综合运用所学知识提出问题、解决问题的能力。

变电站电气二次部分设计的目的在于使学生通过此次课程设计，在如下几个方面得到充分训练。

(1) 结合课程设计任务，加深对所学知识内在联系的理解，并能灵活地加以综合运用。

(2 )根据所学知识及毕业设计任务，学会提出问题、解决问题，最终将所学知识转化为能力。

(3) 通过课程设计实践，熟悉工程设计的全过程，掌握工程设计的思想、方法、手段，树立必要的工程概念，培养一丝不苟的求实态度。

(4) 掌握资料收集、工程计算、工程技术图纸的绘制标准及绘制方法、设计报告的撰写1.2 原始资料1.2.1基本资料和数据：本电站为位于本省西南部山区某江中下游的一个水电站，距县城35KM，水电站保证出力为9200KW，年利用小时数为5300小时／年，多年平均发电量为1.866亿度／年，装有４台相同的悬式水轮发电机组，单机容量为8800KW。

９４科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２０１０ ＮＯ．３６ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ动力与电气工程变压器的造价昂贵，一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失。

该电压等级变压器大部分为终端变，与客户联系紧密，变压器发生故障后突然切除，对客户供电可靠性及质量有较大影响，所以除了要保证变压器安全运行外，还要最大限度地缩小故障影响范围，要求在继电保护的整体配置上尽量做到完善、合理。

１ １１０ｋＶ变压器各保护装置作用及定值整定方法１．１变压器瓦斯保护０．８ＭＶＡ及以上油浸式变压器均应配备瓦斯保护，对带有载调压的油浸式变压器的调压装置也应配置瓦斯保护，瓦斯保护分轻瓦斯和重瓦斯两种。

轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升至瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号。

重瓦斯主要反映变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障），故障产生的强烈气体推动油流冲击挡板，挡板上磁铁吸引重瓦斯干簧触点，使触点接通作用于变压器各侧断路器跳闸。

通常根据变压器容量大小来整定轻瓦斯气体容积，１１０ｋＶ变压器轻瓦斯定值为２５０ｃｍ３～３５０ｃｍ３，油面降低到轻瓦斯刻度线时轻瓦斯触点导通，发出轻瓦斯动作信号。

若需调整轻瓦斯定值，可调节开口杯背后的重锤改变开口杯的平衡。

重瓦斯定值一般为１．０～１．５５ｍ／ｓ，若重瓦斯不满足要求，可调节指针弹簧改变档板的强度。

１．２变压器差动保护变压器的差动保护是按照循环电流原理构成，即将变压器电流进行相量相加，使正常运行和区外故障时流入保护装置的电流基本为０，而区内故障时流入保护装置的电流大于差动保护的动作电流整定值，保护无时限动作跳主变各侧断路器。

变压器差动保护的保护范围为各侧差动保护用电流互感器所包围的区域。

６．３ＭＶＡ及以上变压器，２ＭＶＡ及以上电流速断保护灵敏性不能满足要求的变压器均应配置差动保护。

Q/CSG110037-2012 ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准南方电网10kV～110kV系统继电保护整定计算规程Setting guide for 10kV~110kV power system protection equipment of CSG1范围 (1)2规范性引用文件 (1)3总则 (1)4继电保护运行整定的基本原则 (1)5整定计算的有关要求 (3)6继电保护整定的一般规定 (4)7线路保护 (6)8自动重合闸 (24)9母线保护 (25)10变压器保护 (26)11母联保护 (31)12低电阻接地系统的电流保护 (32)13并联补偿电抗器保护 (34)14并联补偿电容器保护 (34)15站用变压器保护 (36)继电保护的正确可靠动作对保证电网安全稳定有着极其重要的作用，整定计算是决定继电保护能否正确动作的关键环节之一。

为发挥好继电保护保障电网和设备安全的作用，规范和指导南方电网10kV～110kV系统的继电保护整定计算工作，中国南方电网有限责任公司系统运行部组织制定了本标准。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并负责解释。

本标准主要起草人员：王莉、张少凡、杨咏梅、赵曼勇、周红阳、余江、陈朝晖、黄乐、黄佳胤、曾耿晖、王宇恩、孟菊芳、余荣强、罗跃盛、黄健伟、杨旺霞、张薇薇、曹杰、刘顺桂、陈莉莉、宛玉健、邱建、杨令、袁欢、徐凤玲南方电网10kV～110kV系统继电保护整定计算规程1范围本标准规定了南方电网10kV～110kV系统继电保护运行整定的原则、方法和具体要求。

本标准适用于南方电网10kV～110kV系统的线路、母线、降压变压器、并联电容器、并联电抗器、站用变压器和接地变压器的继电保护运行整定。

对于中低压接有并网小电源的变压器及变电站10千伏出线开关以外配电网络保护设备可参照执行。

本标准以微机型继电保护为主要对象，对于非微机型装置可参照执行。

110/35/10kV变电站及线路继电保护设计和整定计算摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。

做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。

本文详细地讲述了如何分析选定110kV电网的继电保护（相间短路和接地短路保护）和自动重合闸方式，以及变压器相间短路主保护和后备保护，并通过整定计算和校验分析是否满足规程和规范的要求。

本次设计不对变电站的一、二次设备进行选择。

关键词：继电保护、整定、校验目录1、110kV线路L11、L12保护配置选择 (2)2、变压器1B、2B保护配置选择 (3)3、35kV线路L31-L36保护配置选择 (6)4、10kV线路L104-L1019保护配置选择 (6)5、110kV线路L11、L12相间保护整定计算 (7)6、变压器1B、2B相间保护整定计算 (12)7、35kV线路L31-L36保护整定计算 (20)8、10kV线路L104-L1019保护整定计算 (22)附图一电力系统接线图 (25)附图二系统正序网络图 (26)附图三变压器保护配置图 (27)附图四变压器保护电路图 (28)参考文献 (29)感想与致谢 (30)1、110kV线路L11、L12保护配置选择按照《继电保护和安全自动装置技术规程》（GB14285-93）及《电力装置的继电保护和安全自动装置设计规范》（GB50062-92）的要求，110kV中性点直接接地电力网中的线路，应按规定装设反应相间短路和接地短路的保护，110kV线路后备保护配置宜采用远后备方式，并规定：1.1 对接地短路，应装设相应的保护装置，并应符合下列规定：1.1.1 宜装设带方向或不带方向的阶段式零序电流保护；1.1.2 对某些线路，当零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作后备保护。

110kV线路保护的配置与整定计算摘要：电力能源的应用比较广泛，电力系统运行情况往往影响着电力能源供应的稳定性，这就需要做好110kV线路保护配置工作，并科学开展整定计算，以维护110kV线路的稳定运行，提高电力能源供应的可靠性。

本文基于110kV线路保护的原理及装置构成进行分析，探讨110kV线路保护的配置，并就110kV线路三段式电流保护的整定计算进行研究，仅供相关人员参考。

关键词：110V线路保护；配置；整定计算引言在电力系统运行过程中，一旦故障防范不到位，极易波及到其他线路，给整个电网的安全运行造成严重威胁。

110kV线路保护装置的应用，有助于提高继电保护有效性，满足电网运行的灵敏性与可靠性要求，而此种条件下，必须要做好110kV线路保护的配置与整定计算，这是维护电力系统稳定安全运行的关键条件。

1 110kV线路保护的原理及装置构成分析1.1原理继电保护是一种有效的安全措施，能够结合电力系统运行实际情况出发，检测其中异常情况或故障问题，并发出报警信号，或采取有效的故障隔离与切除措施，从而避免波及其他线路，维护电网安全运行。

就110kV线路保护的原理来看，一旦电流发生剧烈变化，无论这种变化是上升还是下降，都可以判定电路出现异常，甚至发生故障问题，此时系统自动运行保护得以实现。

电力系统运行过程中，为避免遭受系统故障问题的威胁，应将各个电力组成元件控制在安全参数范围内，以电流、电压、功率等为对象，确保其参数满足电力系统运行相关规定，从而维护电力系统的安全运行。

110kV线路保护的实现，能够在电力系统出现故障的第一时间进行有效保护和科学处理，从而维护整个电力系统的安全稳定运行。

110kV线路保护的关键点在于，要正确判断并区分电力设备的运行状态，以科学发挥电网保护功能。

不仅如此，110kV线路保护还能够基于变压器对电流与母线进行保护设置，基于阻抗来分析电路运行情况，获取电路运行相关参数，并结合参数大小来判断故障点的距离，为后续各项工作的开展带来极大便利。
