《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。

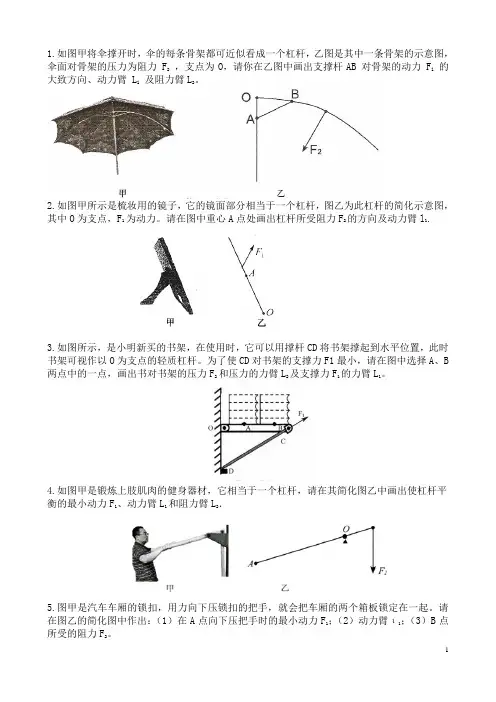

1.如图甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力 F 2 ，支点为O ，请你在乙图中画出支撑杆AB 对骨架的动力 F l 的大致方向、动力臂 L l 及阻力臂L 2。
2.如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O 为支点，F 1为动力。
请在图中重心A 点处画出杠杆所受阻力F 2的方向及动力臂l 1.3.如图所示，是小明新买的书架，在使用时，它可以用撑杆CD 将书架撑起到水平位置，此时书架可视作以O 为支点的轻质杠杆。
为了使CD 对书架的支撑力F1最小，请在图中选择A 、B 两点中的一点，画出书对书架的压力F 2和压力的力臂L 2及支撑力F 1的力臂L 1。
4.如图甲是锻炼上肢肌肉的健身器材，它相当于一个杠杆，请在其简化图乙中画出使杠杆平衡的最小动力F 1、动力臂L 1和阻力臂L 2．5.图甲是汽车车厢的锁扣，用力向下压锁扣的把手，就会把车厢的两个箱板锁定在一起。
请在图乙的简化图中作出：（1）在A 点向下压把手时的最小动力F 1；（2）动力臂ι1；（3）B 点所受的阻力F 2。
6.如图甲所示，放到手机支架上的手机相当于一个杠杆，图乙为此杠杆的简图，其中O 为支点，F 1为支持手机的动力，A 为手机的重心。
请在图乙中画出： F 1的力臂l 1、杠杆所受阻力F 2及阻力臂l 2。
7如图所示的是汽车液压刹车装置的一部分，该装置中AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F 1、阻力F 2和动力臂L 1。
7.如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。
请画出这个力的方向和这个力的力臂，并用“O ”标明这个“杠杆”的支点8.杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥就是一个杠杆，它的支点是C 点，画出绳对吊桥的拉力及拉力的力臂。

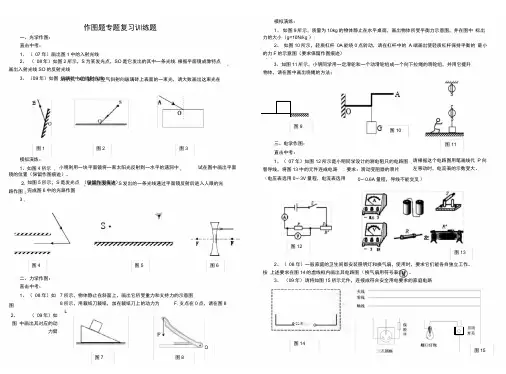

初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。
这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。
典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。
（1）力的示意图例1 如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。
图1-1变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。
用力的图示法将木箱受到的重力和推力表示出来。
（g取10N/kg）图1-2（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。
图1－3变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。
变式训练3 如图1-5所示的弯曲杠杆，OA OC BC ==，在A 端吊一重物G ，请问在哪一点加一最小的力F ，使AO （O 为支点）保持水平平衡，试画出此力的方向和力臂。
例3 用滑轮组提升重1000N 的物体A ，若每个滑轮重50N ，绳子能承受的最大拉力为500N ，请在图1-6中画出绕绳的方法。
（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。
其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。
（1）光的反射例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。
2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。
3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。
4、请你在图中标出电源的“+”、“−”极和小磁针的N极。
5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。
6、如图所示，电磁铁的极性已经标出，请按要求作图。
①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。
7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。
8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。
（2）电源右端的极性（用“+”或“-”表示）。
（3）条形磁体左端的极性（用“N”或“S”表示)。
9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。
10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。
11、标出图中闭合开关后通电螺线管的N极。
12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。
13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。
14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。
15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。
