CISCO路由器配置命令详解及实例

  • 格式：docx
  • 大小：29.77 KB
  • 文档页数：9

CISCO路由器配置命令详解及实例 目录 第一章：路由器配置基础 一、基本设置方式 一般来说，可以用5种方式来设置路由器： 1．Console口接终端或运行终端仿真软件的微机； 2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连； 3．通过Ethernet上的TFTP服务器； 4．通过Ethernet上的TELNET程序； 5．通过Ethernet上的SNMP网管工作站。 但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下: 波特率 ：9600 数据位 ：8 停止位 ：1 奇偶校验: 无

二、命令状态 1. router> 路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。 2. router# 在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。 3. router(config)# 在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。 4. router(config-if)#; router(config-line)#; router(config-router)#;… 路由器处于局部设置状态，这时可以设置路由器某个局部的参数。 5. > 路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。 设置对话状态 这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。 三、设置对话过程 四、常用命令 五、配置IP寻址 1. IP地址分类 IP地址分为网络地址和主机地址二个部分，A类地址前8位为网络地址，后24位为主机地址，B类地址16位为网络地址，后16位为主机地址，C类地址前24位为网络地址，后8位为主机地址，网络地址范围如下表所示： 种类? 网络地址范围

六、配置静态路由 通过配置静态路由，用户可以人为地指定对某一网络访问时所要经过的路径,在网络结构比较简单，且一般到达某一网络所经过的路径唯一的情况下采用静态路由。 任务? 命令 建立静态路由? ip route prefix mask {address | interface} [distance] [tag tag] [permanent] Prefix :所要到达的目的网络 mask?? :子网掩码 address :下一个跳的IP地址，即相邻路由器的端口地址。 interface? :本地网络接口 distance :管理距离（可选） tag tag :tag值（可选） permanent :指定此路由即使该端口关掉也不被移掉。

第二章：广域网协议设置 一、HDLC shanxishanxishanxishanxi login ! end 二、PPP 四、Frame Relay 933a 五. Cisco765M通过ISDN拨号上263 由于Cisco765的设置命令与我们常用的Cisco路由器的命令不同，所以以下列举了通过Cisco765上263访问Internet的具体命令行设置步骤。 >set system c765 c765> set multidestination on c765> set switch net3 c765> set ppp multilink on c765> cd lan c765AN> set ip routing on c765AN> set ip address 0.1 c765:LAN> set briding off c765:LAN>cd c765> set user remotenet New user remotenet being created c765:remotenet> set ip routing on c765:remotenet> set bridging off c765:remotenet> set ip framing none c765:remotenet> set ppp clientname 263 c765:remotenet> set ppp password client Enter new Password: 263 Re-Type new Password: 263 c765:remotenet> set number 2633 c

六、PSTN 4g9g6g8f 第三章：路由协议设置 一、RIP协议 二、IGRP协议

三、OSPF协议 四、重新分配路由 五、IPX协议设置 3a00,Router1所连接的局域网IPX网络号为2a00,在此局域网有一台Novell服务器，IPX网络号也是 2a00, 路由器接口的IPX网络号必须与在同一网络的Novell服务器上设置的IPX网络号相同。路由器通过监听SAP来建立已知的服务及自己的网络地址表，并每60秒发送一次自己的SAP表。 Router1: ipx routing interface ethernet 0 ipx network 2a00 encapsulation sap ! interface serial 0 ipx network 3a00 ! ipx router eigrp 10 network 3a00 network 2a00 !? Router2: ipx routing interface ethernet 0 ipx network 2b00 encapsulation sap ! interface serial 0 ipx network 3a00 ! ipx router eigrp 10 network 2b00 network 3a00 ! 相关调试命令： debug ipx packet debug ipx routing debug ipx sap debug ipx spoof debug ipx spx show ipx eigrp interfaces show ipx eigrp neighbors show ipx eigrp topology show ipx interface show ipx route show ipx servers show ipx spx-spoof

第四章?：服务质量及访问控制 一、协议优先级设置 1．有关命令 任务? 命令 设置优先级表项目? priority-list list-number protocol protocol {high | medium | normal | low} queue-keyword keyword-value 使用指定的优先级表? priority-group list-number 2．举例 Router1: priority-list 1 protocol ip high tcp telnet priority-list 1 protocol ip low tcp ftp priority-list 1 default normal interface serial 0 priority-group 1

二、队列定制 1．有关命令 任务? 命令 设置队列表中包含协议? queue-list list-number protocol protocol-name queue-number queue-keyword keyword-value 设置队列表中队列的大小? queue-list list-number queue queue-number byte-count byte-count-number 使用指定的队列表? custom-queue-list list 2．举例 Router1: queue-list 1 protocol ip 0 tcp telnet queue-list 1 protocol ip 1 tcp www queue-list 1 protocol ip 2 tcp ftp queue-list 1 queue 0 byte-count 300 queue-list 1 queue 1 byte-count 200 queue-list 1 queue 2 byte-count 100 interface serial 0 custom-queue-list 1

三、访问控制 .255 access-list 1 permit any interface serial 0 ip access-group 1 in

第五章：虚拟局域网（VLAN）路由 一、虚拟局域网(VLAN) 当前在我们构造企业网络时所采用的主干网络技术一般都是基于交换和虚拟网络的。交换技术将共享介质改为独占介质,大大提高网络速度。虚拟网络技术打破了地理环境的制约,在不改动网络物理连接的情况下可以任意将工作站在工作组或子网之间移动,工作站组成逻辑工作组或虚拟子网,提高信息系统的运作性能,均衡网络数据流量,合理利用硬件及信息资源。同时,利用虚拟网络技术,大大减轻了网络管理和维护工作的负担,降低网络维护费用。随着虚拟网络技术的应用，随之必然产生了在虚拟网间如何通讯的问题。

二、交换机间链路（ISL）协议

ISL(Interior Switching Link)协议用于实现交换机间的VLAN中继。它是一个信息包标记协议，在支持ISL接口上发送的帧由一个标准以太网帧及相关的VLAN信息组成。如下图所示，在支持ISL的接口上可以传送来自不同VLAN的数据。

合集下载

思科路由器交换机配置命令

思科路由器交换机配置命令

思科路由器交换机配置命令1思科路由器常用配置命令一览表：1、Exec commands:<1-99> 恢复一个会话bfe 手工应急模式设置clear 复位功能clock 管理系统时钟configure 进入设置模式connect 打开一个终端copy 从tftp服务器拷贝设置文件或把设置文件拷贝到tftp服务器上debug 调试功能disable 退出优先命令状态disconnect 断开一个网络连接enable 进入优先命令状态erase 擦除快闪内存exit 退出exce模式help 交互帮助系统的描述lat 打开一个本地传输连接lock 锁定终端login 以一个用户名登录logout 退出终端mbranch 向树形下端分支跟踪多路由广播mrbranch 向树形上端分支跟踪反向多路由广播name-connection 给一个存在的网络连接命名no 关闭调试功能pad 打开X.29 PAD连接ping 发送回显信息ppp 开始点到点的连接协议reload 停机并执行冷启动resume 恢复一个活动的网络连接rlogin 打开远程注册连接rsh 执行一个远端命令send 发送信息到另外的终端行setup 运行setup命令show 显示正在运行系统信息slip 开始SLIP协议start-chat 在命令行上执行对话描述systat 显示终端行的信息telnet 远程登录terminal 终端行参数test 测试子系统内存和端口tn3270 打开一个tin3270连接trace 跟踪路由到目的地undebug 退出调试功能verify 验证检查闪烁文件的总数where 显示活动的连接which-route 执行OSI路由表查找并显示结果write 把正在运行的设置写入内存、网络、或终端x3 在PAD上设置X.3参数xremote 进入xremote模式2、#show ?access-expression 显示访问控制表达式access-lists 显示访问控制表apollo Apollo 网络信息appletalk Apple Talk 信息arap 显示Appletalk 远端通道统计arp 地址解析协议表async 访问路由接口的终端行上的信息bridge 前向网络数据库buffers 缓冲池统计clns CLNS网络信息clock 显示系统时钟cmns 连接模式网络服务信息compress 显示压缩状态configuration 非易失性内存的内容controllers 端口控制状态debugging 调试选项状态decnet DEC网络信息dialer 拨号参数和统计dnsix 显示Dnsix/DMPP信息entry 排队终端入口extended 扩展端口信息flash 系统闪烁信息flh-log 闪烁装载帮助日志缓冲区frame-relay 帧中继信息history 显示对话层历史命令hosts IP域名，查找方式，名字服务，主机表interfaces 端口状态和设置ip IP信息ipx Novell IPX信息isis IS-IS路由信息keymap 终端键盘映射lat DEC LAT信息line 终端行信息llc2 IBM LLC2 环路信息lnm IBM 局网管理local-ack 本地认知虚环路memory 内存统计netbios-cache NetBios命名缓冲存贮器内存node 显示已知LAT 节点ntp 网络时间协议processes 活动进程统计protocols 活动网络路由协议queue 显示队列内容queueing 显示队列设置registry 功能注册信息rhosts 远程主机文件rif RIF存贮器入口route-map 路由器信息sdlle 显示sdlc-llc2转换信息services 已知LAT服务sessions 远程连接信息smds SMDS信息source-bridge 源网桥参数和统计spanning-tree 跨越树形拓朴stacks 进程堆栈应用standby 热支持协议信息stun STUN状态和设置subsystem 显示子系统tcp TCP连接状态terminal 显示终端设置tn3270 TN3270 设置translate 协议转换信息ttycap 终端容易表users 显示终端行的信息version 系统硬、软件状态vines VINES信息whoami 当前终端行信息x25 X.25信息xns XNS信息xermote Xremote统计3、#config ?Memory 从非易失性内存设置Network 从TFTP网络主机设置Overwrite-network 从TFTP网络主机设置覆盖非易失性内存Terminal 从终端设置4、Configure commads:Access-list 增加一个访问控制域Apollo Apollo全局设置命令appletalk Appletalk 全局设置命令arap Appletalk远程进出协议arp 设置一个静态ARP入口async-bootp 修改系统启动参数autonomous-system 本地所拥有的特殊自治系统成员banner 定义注册显示信息boot 修改系统启动时参数bridge 透明网桥buffers 调整系统缓冲池参数busy-message 定义当连接主机失败时显示信息chat-script 定义一个调制解调器对话文本clns 全局CLNS设置子命令clock 设置时间时钟config-register 定义设置寄存器decnet 全局DEC网络设置子命令default-value 缺省字符位值dialer-list 创建一个拨号清单入口dnsix-nat 为审计提供DMDM服务enable 修改优先命令口令end 从设置模式退出exit 从设置模式退出frame-relay 全局帧中继设置命令help 交互帮助系统的描述hostname 设置系统网络名iterface 选择设置的端口ip 全局地址设置子命令ipx Novell/IPX全局设置命令keymap 定义一个新的键盘映射lat DEC本地传输协议line 设置终端行lnm IBM局网管理locaddr-priority-list 在LU地址上建立优先队列logging 修改注册（设备）信息login-string 定义主机指定的注册字符串map-class 设置静态表类map-list 设置静态表清单menu 定义用户接口菜单mop 设置DEC MOP服务器netbios NETBIOS通道控制过滤no 否定一个命令或改为缺省设置ntp 设置NTPpriority-list 建立特权列表prompt 设置系统提示符queue-list 建立常规队列列表rcmd 远程命令设置命令rcp-enable 打开Rep服务rif 源路由进程router-map 建立路由表或进入路由表命令模式router 打开一个路由进程rsh-enable 打开一个RSH服务sap-priority-list 在SAP或MAC地址上建立一个优先队列service 修改网络基本服务snmp-server 修改SNMP参数state-machine 定义一个TCP分配状态的机器stun STUN全局设置命令tacacs-server 修改TACACS队列参数terminal-queue 终端队列命令tftp-server 为网络装载请求提供TFTP服务tn3270 tn3270设置命令translate 解释全局设置命令username 建立一个用户名及其权限vines VINES全局设置命令x25 X.25 的第三级x29 X.29 命令xns XNS 全局设置命令xremote 设置Xremote5、(config)#ipGlobal IP configuration subcommands:Accounting-list 选择保存IP记帐信息的主机Accounting-threshold 设置记帐入口的最大数accounting-transits 设置通过入口的最大数alias TCP端口的IP地址取别名as-path BGP自治系统路径过滤cache-invalidate-delay 延迟IP路由存贮池的无效classless 跟随无类前向路由规则default-network 标志网络作为缺省网关候选default-gateway 指定缺省网（如果没有路由IP）domain-list 完成无资格主机的域名domain-lookup 打开IP域名服务系统主机转换domain-name 定义缺省域名forward-protocol 控制前向的、物理的、直接的IP广播host 为IP主机表增加一个入口host-routing 打开基于主机的路由（代理ARP和再定向）hp-host 打开HP代理探测服务mobile-host 移动主机数据库multicast-routing 打开前向IPname-server 指定所用名字服务器的地址ospf-name-lookup 把OSPF路由作为DNS名显示pim PIM 全局命令route 建立静态路由routing 打开IP路由security 指定系统安全信息source-route 根据源路由头的选择处理包subnet-zero 允许子网0子网tcp 全局TCP参数2思科交换机常用配置命令switch> 用户模式1：进入特权模式 enableswitch> enableswitch#2：进入全局配置模式 configure terminalswitch> enableswitch＃c onfigure terminalswitch(conf)#3：交换机命名hostname aptech2950 以aptech2950为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch-2950aptech2950(conf)#4：配置使能口令 enable password cisco 以cisco为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable password cisco5：配置使能密码 enable secret ciscolab 以cicsolab为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable secret ciscolab6：设置虚拟局域网vlan 1 interface vlan 1switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface vlan 1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0 配置交换机端口ip和子网掩码aptech2950(conf-if)#no shut 是配置处于运行中aptech2950(conf-if)#exitaptech2950(conf)#ip default-gateway 192.168.254 设置网关地址7：进入交换机某一端口interface fastehernet 0/17 以17端口为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#8：查看命令 showswitch> enableswitch# show version 察看系统中的所有版本信息show interface vlan 1 查看交换机有关ip 协议的配置信息show running-configure 查看交换机当前起作用的配置信息show interface fastethernet 0/1 察看交换机1接口具体配置和统计信息show mac-address-table 查看mac地址表show mac-address-table aging-time 查看mac地址表自动老化时间9：交换机恢复出厂默认恢复命令switch> enableswitch# erase startup-configureswitch# reload10：双工模式设置switch> enableswitch＃c onfigure terminalswitch2950(conf)#hostname aptch-2950aptech2950(conf)# interface fastehernet 0/17 以17端口为例aptech2950(conf-if)#duplex full/half/auto 有full , half, auto 三个可选项11：cdp相关命令switch> enableswitch# show cdp 查看设备的cdp全局配置信息show cdp interface fastethernet 0/17 查看17端口的cdp配置信息show cdp traffic 查看有关cdp包的统计信息show cdp nerghbors 列出与设备相连的cisco设备12：csico2950的密码恢复拔下交换机电源线。

Cisco路由器配置命令全攻略

Cisco路由器配置命令全攻略

Cisco路由器配置命令全攻略路由器是工作在OSI参考模型第三层——网络层的数据包转发设备。

路由器通过转发数据包来实现网络互连。

虽然路由器可以支持多种协议(如TCP/IP、IPX/SPX、AppleTalk等协议)，但是在我国绝大多数路由器运行TCP/IP协议。

路由器通常连接两个或多个由IP子网或点到点协议标识的逻辑端口，至少拥有1个物理端口。

路由器根据收到数据包中的网络层地址以及路由器内部维护的路由表决定输出端口以及下一跳地址，并且重写链路层数据包头实现转发数据包。

路由器通过动态维护路由表来反映当前的网络拓扑，并通过与网络上其他路由器交换路由和链路信.配置标准ACL：router(config)# access-list Access-List-Number [ permit deny ] source [ source-mask ]<-- Access-List-Number 范围：1～99标准ACL;100～199扩展ACL;800～899标准IPX ACL;900～999扩展IPX ACL;1000~1099 IPX SAP ACL;600～699Apple Talk ACL-->router(config)# interface Type Portrouter(config-if)# ip access-group Access-List-Number [ in out ]router(config-if)# ^z配置扩展ACL：router(config)# access-list Access-List-Number [ permit deny ] [ Protocol Protocol-Number ] source source-wildcard [ Source-Port ] destination destination-wildcard [ Destination-Port ] [ established ]router(config)# interface Type Portrouter(config-if)# ip access-group Access-List-Number [ in out ]router(config-if)# ^z配置命名ACL：router(config)# ip access-list [ standard extended ] ACL-Namerouter(config [ std- ext- ] nacl)# [ permit deny ] [ IP-Access-List-Test-Conditions ]router(config [ std- ext- ] nacl)# no [ permit deny ] [ IP-Access-List-Test-Conditions ]router(config [ std- ext- ] nacl)# ^zrouter(config)# interface Type Portrouter(config-if)# ip access-group [ACL-Name 1~199 ] [ in out ]router(config-if)# ^z配置DCE时钟：router# show controllers Type Port <--确定DCE接口-->router(confin-if)# clock rate 64000 <--进入DCE接口设置时钟速率-->router(config-if)# ^z配置PPP协议：router(config)# username Name passWord Set-Password-Here <--验证方建立数据库-->router(config)# interface Type Portrouter(config-if)# encapsulation ppp <--启动PPP协议-->router(config-if)# ppp outhentication [ chap chap pap pap chap pap ] <--选择PPP认证-->router(config-if)# ppp pap sent-username Name password Password <--发送验证信息-->router(config-if)# ^zPAP单向认证配置实例：验证方：router-server(config)# username ClIEnt passWord 12345 <--验证方建立数据库-->router-server(config)# interface serial 0router-server(config-if)# encapsulation ppprouter-server(config-if)# ppp authentication pap <--选择使用PAP实现PPP认证-->router-server(config-if)# ^z被验证方：router-client(config-if)# encapsulation ppprouter-client(config-if)# ppp pap sent-username Client password 12345 <--发送验证信息-->router-client(config-if)# ^zPAP双向认证配置实例：路由器 A：routerA(config)# username B password 12345routerA(config)# interface serial 0routerA(config-if)# encapsulation ppprouterA(config-if)# ppp authentication paprouterA(config-if)# ppp pap sent-username A password 54321routerA(config-if)# ^z路由器 B：routerB(config)# username A password 54321routerB(config)# interface serial 1routerB(config-if)# encapsulation ppprouterB(config-if)# ppp authentication paprouterB(config-if)# ppp pap sent-username B password 12345routerB(config-if)# ^z。

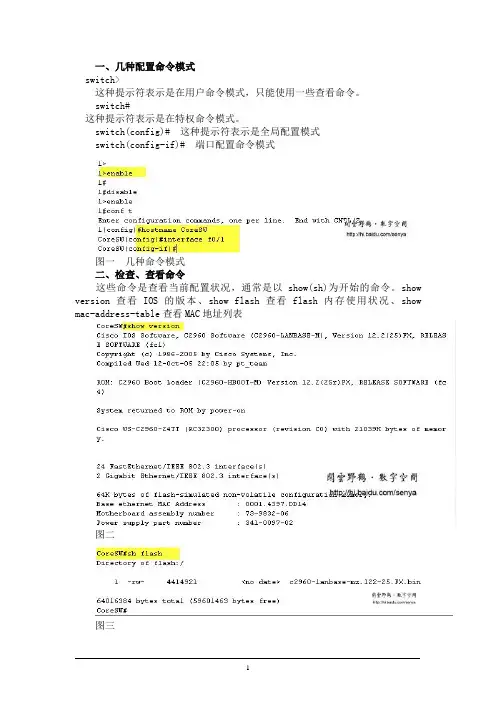

cisco路由基本配置命令
