CISCO路由器配置手册----帧中继(Frame Relay)配置

怎么配置cisco路由Tunnel链路的帧中继
思科cisco依靠自身的技术和对网络经济模式的深刻理解，使其成为了网络应用的成功实践者之一，其出产的路由器设备也是世界一流，那么你知道怎么配置cisco路由Tunnel链路的帧中继吗?下面是店铺整理的一些关于怎么配置cisco路由Tunnel链路的帧中继的相关资料，供你参考。

配置cisco路由Tunnel链路的帧中继的案例：
在实验中，我们用路由器当帧中继交换机使用，有的时候会出现Serial口不足的情况，那么我就需要部署两台路由器，然后配置一条Tunnel链路把两台交换机连起来。

实验的拓扑图：
R2上Tunnel链路的配置：
R3上Tunnel链路的配置：
R3上Tunnel链路的配置和R2几乎一样，指定一个source端口和一个destination的IP。

R2上的配置：
R3上的配置：
R1上的配置：
R4和R5上的配置和R1类似，只是IP地址不一样而已。

注意：在配置frame-relay route的时候，要使用Tunnel的端口，Tunnel端口上也有DLCI号，每条PVC只能使用一个DLCI号。

Tunnel链路的帧中继网络的配置和不使用Tunnel链路的帧中继网络配置就两个区别：
1、Tunnel链路的配置。

2、frame-relay中的出口要使用Tunnel。

实验拓扑图:实验目的:通过电信的网络在北京建行路由和广州建行路由之间建立一条虚链路,以实现通信实验步骤:步骤一:在接口上封装帧中继EnConfig tInt s0/1Encap ppp步骤二:把电信分配的DLCI号码应用在接口上,注释:DLCI,数据链路标志符BJJH:DLCI号码100,注释:对北京建行路由和电信间的线路进行编号,以方便区分其它的线路GZJH:DLCI号码200步骤三:电信交换机上配置把两条线路连接起来组成一个虚链路步骤四:配置动态路由协议,一般使用OSPF,我们实验时可使用RIP北京建行BJJH:Int s0/0Encap frame-relayFrame-relay interface-dlci 100(在接口上使用线路编号100)Router ripNetwork 192.168.0.0Network 192.168.1.0电信交换:DXJH:Frame-relay switching(开启帧中继交换功能)Int s0/0Encap frame-relayClock rate 64000Frame-relay intf-type dce(明确指出由交换机来提供时钟同步)Frame-relay route 200 interface s0/1 100(把S0/0连接的线路200转接到S0/1接口连接的线路100上)Int s0/1Encap frame-relayClock rate 64000Frame-relay intf-type dce(明确指出由交换机来提供时钟同步)Frame-relay route 100 interface s0/0 200(把S0/1连接的线路100转接到S0/0接口的线路200上)广州建行:GZJHInt s0/1Encap frame-relayFrame-relay interface-dlci 200(在接口上使用线路编号200)Router ripNetwork 192.168.2.0Network 192.168.1.0。

帧中继（FR）帧中继（FrameRelay，FR）技术是在OSI第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。

它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。

总之,FR是一种用于构建中等高速报文交换式广域网的技术。

同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。

帧中继的作用和应用：①帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。

②帧中继在带宽方面没有限制，它可以提供较高的带宽。

典型速率56K-2M/s内，最大速度可达到T3(45Mb/s)。

③采用虚电路技术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。

④可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源，相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。

采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。

帧中继和ATM的比较：目前，计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。

国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。

目前大多数帧中继应用的运行速率为56Kbit／s／64Kbit／s或512Kbit／s，而ATM可达155Mbit／s、622Mbit／，和2．5Gbit／s，但ATM技术复杂，ATM 设备比帧中继设备昂贵得多，一般用户难以接受。

从未来发展看，ATM适宜承担B—ISDN(宽带综合业务数字网)的骨干网部分，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。

帧中继的前景：①一种高性能，高效率的数据链路技术。

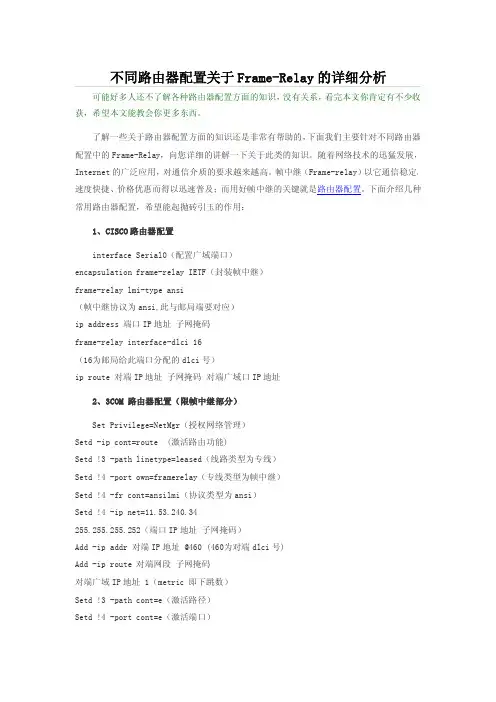

不同路由器配置关于Frame-Relay的详细分析可能好多人还不了解各种路由器配置方面的知识，没有关系，看完本文你肯定有不少收获，希望本文能教会你更多东西。

了解一些关于路由器配置方面的知识还是非常有帮助的，下面我们主要针对不同路由器配置中的Frame-Relay，向您详细的讲解一下关于此类的知识。

随着网络技术的迅猛发展，Internet的广泛应用，对通信介质的要求越来越高。

帧中继（Frame-relay）以它通信稳定、速度快捷、价格优惠而得以迅速普及；而用好帧中继的关键就是路由器配置。

下面介绍几种常用路由器配置，希望能起抛砖引玉的作用：1、CISCO路由器配置interface Serial0（配置广域端口）encapsulation frame-relay IETF（封装帧中继）frame-relay lmi-type ansi（帧中继协议为ansi,此与邮局端要对应）ip address端口IP地址子网掩码frame-relay interface-dlci16（16为邮局给此端口分配的dlci号）ip route对端IP地址子网掩码对端广域口IP地址2、3COM路由器配置（限帧中继部分）Set Privilege=NetMgr（授权网络管理）Setd-ip cont=route(激活路由功能)Setd!3-path linetype=leased（线路类型为专线）Setd!4-port own=framerelay（专线类型为帧中继）Setd!4-fr cont=ansilmi（协议类型为ansi）Setd!4-ip net=11.53.240.34255.255.255.252（端口IP地址子网掩码）Add-ip addr对端IP地址@460(460为对端dlci号)Add-ip route对端网段子网掩码对端广域IP地址1（metric即下跳数）Setd!3-path cont=e（激活路径）Setd!4-port cont=e（激活端口）3、BDCOM路由器配置（限帧中继部分）CoChinese（选择中文界面）QuitS0Encap framerelayIp add广域IP地址子网掩码Fr local_dlci add16（16为本方DLCI号）Map add对方广域IP地址pvc16(本方DLCI号)QuitRoute add对端网段掩码对端广域口IP地址Hosts add127.0.0.1localhost以上是常用的三种路由器的帧中继配置，从中可以看出关键是四个内容：一是线路封装，二是协议类型，三是DLCI号，四是IP地址。

Cisco路由器配置帧中继子接口和流量整形-电脑资料Cisco路由器配置帧中继子接口和流量整形实验说明：RGIN: 0cm 0cm 0pt">R1和R2之间的平均吞吐量较低为了节省开支，我们决定修改与服务提供商签署的合同，将约定信息速率从1.544Mbit/s降低到19.2Mbit/s实验过程：第一步：预配置、R1(config)#int s3/0R1(config-if)#encapsulation frame-relayR1(config-if)#no frame-relay inverse-arpR1(config-if)#no shR1(config-if)#endR1(config)#int s3/0.1 point-to-point//配置为点到点子接口R1(config-subif)#no shR1(config-subif)#ip ad 192.168.12.1 255.255.255.0R1(config-subif)#no frame-relay inverse-arp//关闭反向ARPR1(config-subif)#frame-relay interface-dlci 102R1(config-subif)#exitR1(config)#router ospf 1R1(config-router)#net 0.0.0.0 0.0.0.0 area 0R1(config-router)#exitR1(config)#int s3/0.2 point-to-pointR1(config-subif)#no shR1(config-subif)#no frame-relay inverse-arpR1(config-subif)#ip ad 192.168.13.1 255.255.255.0R1(config-subif)#no shR1(config-subif)#frame-relay interface-dlci 103R2(config)#int s3/0R2(config-if)#encapsulation frame-relayR2(config-if)#ip ad 192.168.12.2 255.255.255.0R2(config-if)#no shR2(config-if)#frame-relay map ip 192.168.12.1 201 broadcastR2(config-if)#exitR2(config)#router ospf 1R2(config-router)#net 0.0.0.0 0.0.0.0 area 0R2(config-router)#exitR2(config)#int s3/0R2(config-if)#ip ospf network point-to-pointR3(config)#int s3/0R3(config-if)#no shR3(config-if)#encapsulation frame-relayR3(config-if)#no frame-relay inverse-arpR3(config-if)#ip ad 192.168.13.3 255.255.255.0R3(config-if)#no shR3(config-if)#frame-relay map ip 192.168.13.1 301 bR3(config-if)#exitR3(config)#router ospf 1R3(config-router)#net 0.0.0.0 0.0.0.0 area 0R3(config-router)#exitR3(config)#int s3/0R3(config-if)#ip ospf network point-to-point实验过程：第一步在R1 进行流量整形R1(config)#map-class frame-relay CIRR1(config-map-class)#frame-relay traffic-rate 19200R1(config-map-class)#exitR1(config)#int s3/0R1(config-if)#frame-relay traffic-shapingR1(config-if)#int s3/0.1R1(config-subif)#frame-relay class CIRR1(config-subif)#int s3/0.2R1(config-subif)#frame-relay class CIR第二步：在R2上进行流量整形，，电脑资料《Cisco路由器配置帧中继子接口和流量整形》(https://)。

帧中继结合OSPF的配置拓扑图：实验步骤：RT-A：RT-A(config)#interface FastEthernet0/1RT-A(config-if)#ip address 192.168.0.1 255.255.255.0RT-A(config)#interface Serial0/0RT-A(config-if)#encapsulation frame-relay//对串口serial0/3/0进行frame-relay封装RT-A(config)#interface Serial0/0.1 point-to-point//进入串口的子接口配置模式RT-A(config-subif)# ip address 192.168.254.1 255.255.255.0RT-A(config-subif)# frame-relay interface-dlci 30//配置DLCIRT-A(config)#interface Serial0/0.2 point-to-pointRT-A(config-subif)# ip address 192.168.253.1 255.255.255.0RT-A(config-subif)# frame-relay interface-dlci 40RT-A(config)#router ospf 1 //配置OSPF路由RT-A(config-router)# network 192.168.0.0 0.0.0.255 area 0RT-A(config-router)# network 192.168.254.0 0.0.0.255 area 0RT-A(config-router)# network 192.168.253.0 0.0.0.255 area 0RTB：interface FastEthernet0/1ip address 192.168.1.1 255.255.255.0 interface Serial0/0encapsulation frame-relayclock rate 64000interface Serial0/0.1 point-to-pointip address 192.168.253.2 255.255.255.0 frame-relay interface-dlci 41interface Serial0/0.2 point-to-pointip address 192.168.252.1 255.255.255.0 frame-relay interface-dlci 50interface Serial0/1no ip addressshutdownrouter ospf 1network 192.168.1.0 0.0.0.255 area 0 network 192.168.252.0 0.0.0.255 area 0 network 192.168.253.0 0.0.0.255 area 0RTC：interface FastEthernet0/1ip address 192.168.2.1 255.255.255.0 interface Serial0/0encapsulation frame-relayclock rate 64000interface Serial0/0.1 point-to-pointip address 192.168.254.2 255.255.255.0 frame-relay interface-dlci 31interface Serial0/0.2 point-to-pointip address 192.168.252.2 255.255.255.0 frame-relay interface-dlci 51router ospf 1network 192.168.2.0 0.0.0.255 area 0 network 192.168.254.0 0.0.0.255 area 0 network 192.168.252.0 0.0.0.255 area 0帧中继设备配置：帧中继配置配置结果验证：使用PC0 分别ping PC 1和PC2结果。

实验是把一个Cisco路由器配置为帧中继交换机，我所使用的Router为3640！注意：记住虽然一个路由器可以用做帧中继交换机，但是这种情况只在实验及例子中使用。

实验拓扑图，如下：实验连线：R1 S0/0 <----> Framechs0/0R3 S0/0 <----> FramechS0/1实验IP地址表：R1 S0/0 192.1.1.1/24R3 S0/1 192.1.1.3/24实验的基本详细配置如下：R1:router>enrouter#config tEnter configuration commands, .e per line. End with CNTL/Z.router(config)#hostname R1R1(config)#int s0/0R1(config-if)#ip address 192.1.1.1 255.255.255.0 //为接口配置IP地址和子网掩码R1(config-if)#encapsulation frame-relay //默认为Cisco，有两种封装的方式，分别为RFC 1490和Cisco专有封装。

R1(config-if)#frame-relay lmi-type ansi //设置LMI（本地管理接口）类型为A NSI 附件DR1(config-if)#frame-relay interface-dlci 100 //设置本地DICI号为100，这个号码一般是提供商分给我们的，只具有本地意义。

R1(config-fr-dlci)#exitR1(config-if)#no shut //别忘记开启接口！R1(config-if)#exitR1(config)#router rip //启动RIP协议R1(config-router)#network 192.1.1.0R1(config-router)#endR1#R3：router>enrouter#config tEnter configuration commands, .e per line. End with CNTL/Z.router(config)#hostname R3R3(config)#int s0/1R3(config-if)#ip address 192.1.1.3 255.255.255.0R3(config-if)#encapsulation frame-relayR3(config-if)#frame-relay lmi-type ansiR3(config-if)#frame-relay interface-dlci 101R3(config-fr-dlci)#no shutR3(config-if)#endR3#config tEnter configuration commands, .e per line. End with CNTL/Z.R3(config)#router ripR3(config-router)#network 192.1.1.0R3(config-router)#endR3#注意：LMI(本地管理接口)---路由器和帧中继交换机之间的信令协议。

Cisco路由器配置为帧中继交换机范例帧中继交换机配置拓扑图1、开启帧中继交换功能R2(config)#frame-relay switching2、配置接口封装R2(config)#interface serial 1/0R2(config-if)#no shutdownR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relay// encapsulation frame-relay [ietf] 默认cisco 非思科设备需选用ietfR2(config)#interface serial 1/1R2(config-if)#no shutdownR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relayR2(config)#interface serial 1/2R2(config-if)#no shutdownR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relay3、配置LMI类型R2(config)#interface serial 1/0R2(config-if)#frame-relay lmi-type cisco//frame-relay lmi-type {ansi|cisco|q933a} 默认cisco 国内ansi R2(config-if)#frame-relay intf-type dceR2(config)#interface serial 1/1R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay intf-type dceR2(config)#interface serial 1/2R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay intf-type dce4、配置帧中继交换表R2(config)#interface serial 1/0R2(config-if)#frame-relay route 103 interface serial 1/1 301R2(config-if)#frame-relay route 104 interface serial 1/2 401R2(config)#interface serial 1/1R2(config-if)#frame-relay route 301 interface serial 1/0 103R2(config)#interface serial 1/2R2(config-if)#frame-relay route 401 interface serial 1/0 401结束━━━━━━━━━━━━━━━━━━━━━━━━━━━━━附：检查帧中继交换机工作是否正常的命令1、show frame-relay route2、show frame-relay pvc3、show frame-relay lmi。

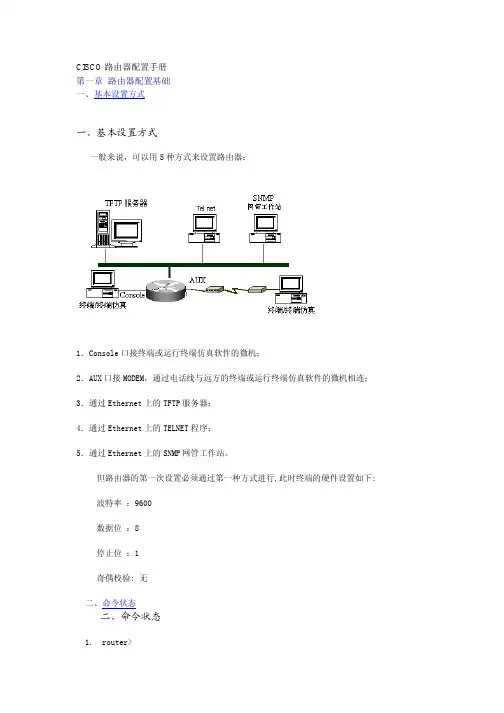

CISCO路由器配置手册第一章路由器配置基础一、基本设置方式一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。

但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下: 波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态二、命令状态1.router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2.router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

3.router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。

4.router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。

5.>路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。

6.设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。

三、设置对话过程1.显示提示信息2.全局参数的设置3.接口参数的设置4.显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。

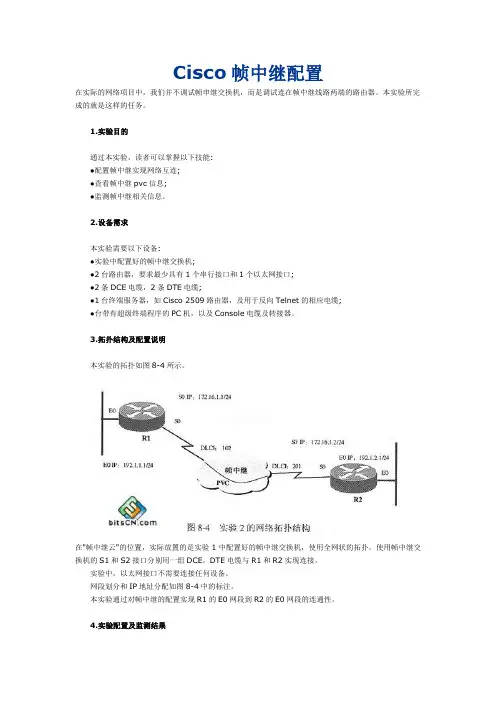

Cisco帧中继配置在实际的网络项目中，我们并不调试帧申继交换机，而是调试连在帧中继线路两端的路由器。

本实验所完成的就是这样的任务。

1.实验目的通过本实验，读者可以掌握以下技能:●配置帧中继实现网络互连;●查看帧中继pvc信息;●监测帧中继相关信息。

2.设备需求本实验需要以下设备:●实验中配置好的帧中继交换机;●2台路由器，要求最少具有1个串行接口和1个以太网接口;●2条DCE电缆，2条DTE电缆;●1台终端服务器，如Cisco 2509路由器，及用于反向Telnet的相应电缆;●台带有超级终端程序的PC机，以及Console电缆及转接器。

3.拓扑结构及配置说明本实验的拓扑如图8-4所示。

在"帧中继云"的位置，实际放置的是实验1中配置好的帧中继交换机，使用全网状的拓扑。

使用帧中继交换机的S1和S2接口分别用一组DCE。

DTE电缆与R1和R2实现连接。

实验中，以太网接口不需要连接任何设备。

网段划分和IP地址分配如图8-4中的标注。

本实验通过对帧中继的配置实现R1的E0网段到R2的E0网段的连通性。

4.实验配置及监测结果第1步:配置基本的帧中继连接连接好所有设备并给各设备加电后，开始进行实验。

这一步完成对于两台路由器S0接口的帧中继参数的配置，同时也配置E0接口。

配置清单8-4记录了帧中继的基本配置。

配置清单8-4 配置基本的帧中继连接第1段：配置R1路由器R1#conftEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int eOR1(config-if)#ip addr 192.1.1.1255.255.255.0R1(config-if)#no keepaR1(config-if)#no shutR1(config-if)#int sOR1(config-if)#ip addr 172,16.1.1255.255.255.0R1(config-if)#encap frame-relayR1(config-if)#no shutR1(config-if)#no frame-relay inverse-arpR1(config-if)#frame map ip 172.16.1.2 102 ciscoR1(config-if)#第2段：配置R2路由器Term_Server#2[Resuming connection 2 to R2 ...]Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostn R2R2(config)#int eOR2(config-if)#ip addr 192.168.2.1255.255.255.0R2(config-if)#no shR2(config-if)#no keepaR2(config-if)#int sOR2(config-if)#ip addr 172.16.1.2 255.255.255.0R2(config-if)#encap frame-relayR2(config-if)#no shutR2(config-if)#no frame-relay inverse-arpR2(config-if)#frame map ip 172.16.1.1 201 CiscoR2(config-if)#(1)对于E0接口的配置，应注意使用no keepalive命令，因为它没有连接任何设备。

Cisco路由器配置手册（大全)第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器;4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。

但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下：波特率：9600数据位：8停止位：1奇偶校验：无二、命令状态1. router〉路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容.2。

router#在router>提示符下键入enable，路由器进入特权命令状态router＃，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

3. router(config)#在router＃提示符下键入configure terminal,出现提示符router（config）#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。

4。

router(config-if）#; router(config-line)＃；router（config—router）＃；…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。

5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl—break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。

6. 设置对话状态这是一台新路由器开机时自动进入的状态,在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。

三、设置对话过程1。

显示提示信息2. 全局参数的设置3. 接口参数的设置4. 显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。

Cisco路由器配置手册(大全)第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。

但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。

4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。

5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。

6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。

三、设置对话过程1. 显示提示信息2. 全局参数的设置3. 接口参数的设置4. 显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。

CISCO路由器配备手册第一章路由器配备基本一、基本设立方式二、命令状态三、设立对话过程四、惯用命令五、配备IP寻址六、配备静态路由第二章广域网合同设立一、HDLC二、PPP三、X.25四、Frame Relay五、ISDN六、PSTN第三章路由合同设立一、RIP合同二、IGRP合同三、OSPF合同四、重新分派路由五、IPX合同设立第四章服务质量及访问控制一、合同优先级设立二、队列定制三、访问控制第五章虚拟局域网（VLAN）路由一、虚拟局域网(VLAN)二、互换机间链路（ISL）合同三、虚拟局域网（VLAN）路由实例第一章路由器配备基本一、基本设立方式普通来说，可以用5种方式来设立路由器：1．Console口接终端或运营终端仿真软件微机；2．AUX口接MODEM，通过电话线与远方终端或运营终端仿真软件微机相连；3．通过Ethernet上TFTP服务器；4．通过Ethernet上TELNET程序； 5．通过Ethernet上SNMP网管工作站。

但路由器第一次设立必要通过第一种方式进行,此时终端硬件设立如下：波特率：9600数据位：8停止位：1奇偶校验：无二、命令状态1. router>路由器处在顾客命令状态，这时顾客可以看路由器连接状态，访问其他网络和主机，但不能看到和更改路由器设立内容。

2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有顾客命令，还可以看到和更改路由器设立内容。

3. router(config)#在router#提示符下键入configure terminal,浮现提示符router(config)#，此时路由器处在全局设立状态，这时可以设立路由器全局参数。

4. router(config-if)#；router(config-line)#；router(config-router)#;…路由器处在局部设立状态，这时可以设立路由器某个局部参数。

把⼀台Cisco路由器配置为帧中继交换机把⼀台Cisco路由器配置为帧中继交换机1、实验⽬的通过本实验可以掌握A.理解帧中继交换机⼯作原理；B.理解PVC的概念；C.⽤路由器模拟帧中继交换机的配置。

2、⽹络拓扑图：3、实验步骤本实验把路由器R2配置成帧中继交换机(⼀)开启帧中继交换机功能R2(config)#frame-relay switching(⼆)配置接⼝封装帧中继R2(config)#interface s0/0R2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relay //配置接⼝封装帧中继R2(config-if)#no shutdown【提⽰】配置接⼝封装为帧中继，接⼝上启⽤的默认帧中继封装为Cisco封装。

如果要连接到另⼀台Cisco路由器，则使⽤该选项；如果连接到⾮Cisco路由器，要使⽤ietf参数。

R2(config)#interface serial 0/1R2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relayR2(config-if)#no shutdownR2(config)#interface serial 0/2R2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relayR2(config-if)#no shutdown(三)配置帧中继LMI类型和接⼝类型R2(config)#interface s0/0R2(config-if)#frame-relay lmi-type cisco //配置LMI类型R2(config-if)#frame-relay intf-type dce //配置接⼝为帧中继的DCE【技术要点】A、命令“frame-relay lmi-type { cisco | ansi | q933a }”⽤来配置LMI的类型，默认时是Cisco类型；B、命令“frame-relay intf-type { dce |dte }”⽤来配置接⼝是帧中继的DCE还是DTE。

帧中继（Frame Relay）配置帧中继设置中可分为DCE端和DTE设置，在实际应用中，Cisco路由器为DTE端，通过V.35线缆连接CSU/DSU，如果将两个路由器通过V.35线缆直连，连接V.35 DCE线缆的路由器充当DCE的角色，并且需要提供同步时钟。

帧中继协议的术语及相关技术虚电路：两个DTE设备（如路由器）之间的逻辑链路称为虚电路（VC），帧中继用虚电路来提供端点之间的连接。

由服务提供商预先设置的虚电路称为永久虚电路（PVC）；另外一种虚电路是交换虚电路（SVC），它是动态的虚电路。

DLCI（即数据链路标识符-Data link connection identifier）,是在源和目的设备之间标识逻辑电路的一个数值。

帧中继交换机通过在一对路由器之间映射DLCI来创建虚电路。

本地访问速率：连接到帧中继的时钟速度（端口速度），是数据流入或者流出网络的速率。

本地管理接口（LMI）：是用户设备和帧中继交换机之间的信令标准，它负责管理设置之间的连接、维持设备之间的连接状态。

帧中继的子接口：所谓子接口，是在帧中继的物理接口中定义的逻辑接口。

帧中继有两种子接口类型，即点到点子接口（point-to-point subinterface）和多点子接口（multipoint subinterfac）.DTE端配置∙在端口配置中，封装帧中继encapsulation frame-relay IETFCisco路由器缺省为帧中继数据包封装格式为IETF，可以不用显示设置，另外，国内帧中继线路一般为IETF格式的封装，如果不同，请与当地电信管理部门联系，采用其它装格式。

∙设置LMI信令格式frame-relay lmi-type CiscoCisco路由器缺勤省的LMI信令格式为Cisco，可以不用设置，国内帧中继线路一般采用Cisco的LMI信令格式。

如果不同，请与当地电信管理部门联系，采用相应的LMI信令格式。
