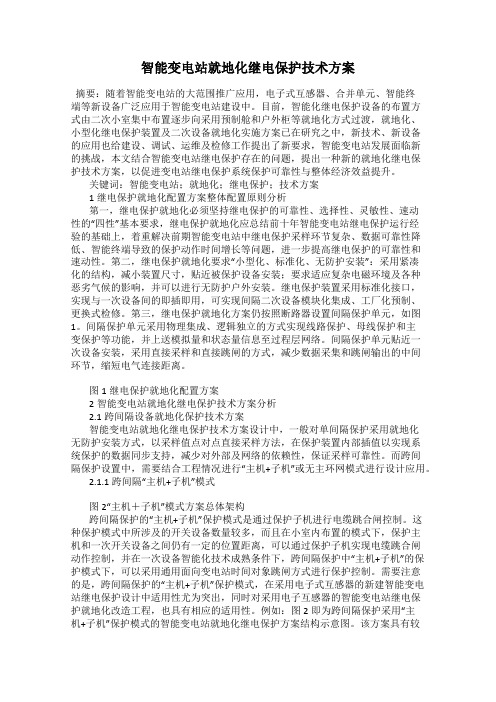

智能变电站就地化继电保护技术方案摘要：随着智能变电站的大范围推广应用，电子式互感器、合并单元、智能终端等新设备广泛应用于智能变电站建设中。

目前，智能化继电保护设备的布置方式由二次小室集中布置逐步向采用预制舱和户外柜等就地化方式过渡，就地化、小型化继电保护装置及二次设备就地化实施方案已在研究之中，新技术、新设备的应用也给建设、调试、运维及检修工作提出了新要求，智能变电站发展面临新的挑战，本文结合智能变电站继电保护存在的问题，提出一种新的就地化继电保护技术方案，以促进变电站继电保护系统保护可靠性与整体经济效益提升。

关键词：智能变电站；就地化；继电保护；技术方案1继电保护就地化配置方案整体配置原则分析第一，继电保护就地化必须坚持继电保护的可靠性、选择性、灵敏性、速动性的“四性”基本要求，继电保护就地化应总结前十年智能变电站继电保护运行经验的基础上，着重解决前期智能变电站中继电保护采样环节复杂、数据可靠性降低、智能终端导致的保护动作时间增长等问题，进一步提高继电保护的可靠性和速动性。

第二，继电保护就地化要求“小型化、标准化、无防护安装”：采用紧凑化的结构，减小装置尺寸，贴近被保护设备安装；要求适应复杂电磁环境及各种恶劣气候的影响，并可以进行无防护户外安装。

继电保护装置采用标准化接口，实现与一次设备间的即插即用，可实现间隔二次设备模块化集成、工厂化预制、更换式检修。

第三，继电保护就地化方案仍按照断路器设置间隔保护单元，如图1。

间隔保护单元采用物理集成、逻辑独立的方式实现线路保护、母线保护和主变保护等功能，并上送模拟量和状态量信息至过程层网络。

间隔保护单元贴近一次设备安装，采用直接采样和直接跳闸的方式，减少数据采集和跳闸输出的中间环节，缩短电气连接距离。

图1继电保护就地化配置方案2智能变电站就地化继电保护技术方案分析2.1跨间隔设备就地化保护技术方案智能变电站就地化继电保护技术方案设计中，一般对单间隔保护采用就地化无防护安装方式，以采样值点对点直接采样方法，在保护装置内部插值以实现系统保护的数据同步支持，减少对外部及网络的依赖性，保证采样可靠性。

智能变电站继电保护应用基本技术原则及具体实施方案一转眼，十年的方案写作经验仿佛就在昨天，今天我们来聊聊智能变电站继电保护的应用，结合基本技术原则和具体实施方案，让大家对这个领域有个全面的认识。

1.确保继电保护装置的可靠性。

这是最基础的原则，只有保证装置的可靠性，才能确保电力系统的安全稳定。

2.选择合适的继电保护装置。

根据不同的电力系统，选择合适的继电保护装置，确保其能够适应各种复杂环境。

3.优化保护配置。

通过合理配置保护装置，降低误动作和漏动作的风险，提高保护性能。

4.强化信息交流与共享。

智能变电站继电保护系统应具备强大的信息交流与共享功能，以便于实时监测和故障分析。

我们具体聊聊实施方案。

1.确定保护范围和对象。

我们需要明确保护的范围和对象，包括变压器、线路、母线等。

这一步是为了确保继电保护装置能够覆盖到电力系统的各个关键部分。

2.设计保护方案。

根据保护范围和对象，设计合理的保护方案。

这里要注意，保护方案要充分考虑系统的实际运行情况，确保在各种工况下都能起到保护作用。

3.选择合适的保护装置。

根据保护方案，选择合适的继电保护装置。

这一步非常关键，因为选择不当可能会导致保护装置无法正常工作。

4.实施保护装置的安装与调试。

将选定的保护装置安装到指定位置，并进行调试。

这一步需要严格遵循安装规程，确保保护装置的正常运行。

5.建立保护信息管理系统。

为了提高保护装置的运行效率，我们需要建立一套保护信息管理系统。

这个系统应具备实时监测、故障分析、预警等功能。

6.定期检查与维护。

保护装置投入使用后，要定期进行检查和维护，确保其正常运行。

这一步很重要，因为保护装置的故障可能会影响整个电力系统的安全。

8.加强人员培训。

对于智能变电站继电保护系统，要加强人员培训，提高运维人员的专业技能，确保系统的正常运行。

9.建立应急预案。

为了应对突发情况，需要建立应急预案，确保在故障发生时能够迅速采取措施，降低事故影响。

实施智能变电站继电保护方案时，有几个注意事项得特别留心：1.装置选型要慎重。

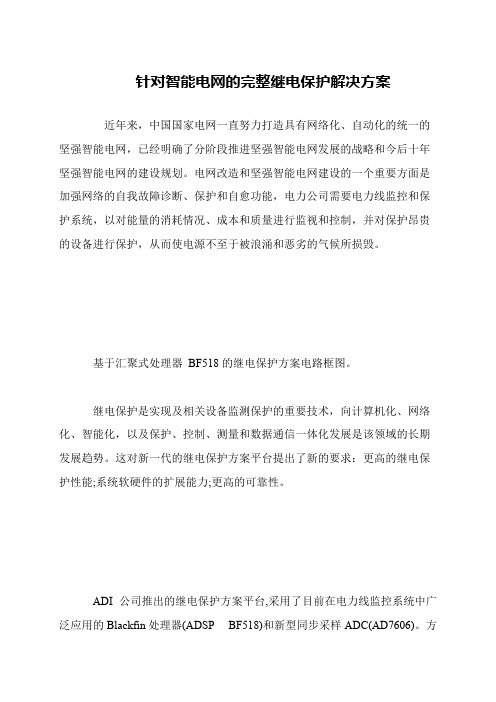

针对智能电网的完整继电保护解决方案
近年来，中国国家电网一直努力打造具有网络化、自动化的统一的坚强智能电网，已经明确了分阶段推进坚强智能电网发展的战略和今后十年坚强智能电网的建设规划。

电网改造和坚强智能电网建设的一个重要方面是加强网络的自我故障诊断、保护和自愈功能，电力公司需要电力线监控和保护系统，以对能量的消耗情况、成本和质量进行监视和控制，并对保护昂贵的设备进行保护，从而使电源不至于被浪涌和恶劣的气候所损毁。

基于汇聚式处理器BF518的继电保护方案电路框图。

继电保护是实现及相关设备监测保护的重要技术，向计算机化、网络化、智能化，以及保护、控制、测量和数据通信一体化发展是该领域的长期发展趋势。

这对新一代的继电保护方案平台提出了新的要求：更高的继电保护性能;系统软硬件的扩展能力;更高的可靠性。

ADI 公司推出的继电保护方案平台,采用了目前在电力线监控系统中广泛应用的Blackfin处理器(ADSP BF518)和新型同步采样ADC(AD7606)。

方。

电力系统中的智能电网保护系统设计与实现在电力系统中，智能电网保护系统的设计与实现是一个至关重要的领域。

智能电网保护系统是指利用先进的通信和计算技术，在电力系统中实现快速、精确的故障检测、故障隔离和故障恢复，以确保电力系统的安全运行和高效供电。

本文将介绍智能电网保护系统的设计原理、功能以及实施步骤。

首先，智能电网保护系统的设计原理是基于先进的通信和计算技术。

传统的电力系统保护系统主要采用硬线连接，局限性较大。

而智能电网保护系统使用通信网络连接各个保护装置，可以实现系统范围内的实时数据传输和信息共享。

同时，利用计算技术，智能电网保护系统能够进行复杂的故障分析和决策，并快速采取相应措施确保系统的稳定运行。

其次，智能电网保护系统具有多种功能。

首先，它能够实现快速的故障检测和隔离。

智能电网保护系统通过实时监测电力系统中的各个参数，如电流、电压等，当检测到异常情况时，能够迅速判断故障位置，并隔离故障区域，以保证故障不会进一步影响系统其他部分的运行。

其次，智能电网保护系统还能够进行故障分析和故障恢复。

它可以通过对故障数据的分析，识别故障类型和原因，并根据分析结果采取相应的措施进行故障恢复，以减少故障对系统的影响。

此外，智能电网保护系统还能进行负荷管理和电能质量监测等功能，以提高电力系统的整体效能。

最后，智能电网保护系统的实施步骤需要以下几个关键的环节。

首先是系统设计与规划，包括确定系统的拓扑结构、选取通信协议和建立通信网络等。

其次是设备选型与采购，根据系统需求选择适合的保护装置，并购置相应的硬件设备。

然后是系统集成与测试，将各个保护装置连接起来，并进行集成测试，确保系统的各项功能能够正常运行。

最后是系统优化与运维，持续监测系统的运行状态，进行参数调整和故障排除，以保证系统的稳定与可靠性。

总之，智能电网保护系统的设计与实现是电力系统中的一个重要课题。

通过先进的通信和计算技术，智能电网保护系统能够实现快速、精确的故障检测和隔离，并进行故障分析和故障恢复，从而保证电力系统的安全运行和高效供电。

一种基于功率方向的智能变电站中低压母线保护方案刘洋;吴水兰;朱若松;张建雨;汤鸿;魏燕【摘要】For a long time, there is no enough attention on the 10 kV (or 35 kV) and below mid-low voltage busbar protection. If bus fault occurs, the selectivity and rapidity of busbar protection is poor. To improve mid-low voltage busbar protection, this paper proposes a scheme of mid-low voltage busbar protection for intelligent substation based on power direction combining with the characteristics of mid-low voltage system, which includes its constitution mode, function logic, and network structure. Moreover, it uses simulation system to verify and analyze power directional element. The scheme is of simple principle, excellent selectivity and rapidity, so it can be popularized and applied in intelligent substation without increasing investment cost.%长期以来,10 kV(或35 kV)及以下电压等级的中低压母线保护一直没有得到重视,存在保护动作时间长、选择性差的问题.为了改进中低压母线保护,结合中低压系统的特点,给出一种适用于智能变电站的基于功率方向的中低压母线保护方案,包括其构成方式、功能逻辑及网络结构.利用仿真系统,对其中的功率方向元件进行验证及分析.方案原理简单,具有很好的选择性和速动性,且不增加变电站的建设成本,可在智能变电站中推广应用.【期刊名称】《电力系统保护与控制》【年(卷),期】2018(046)004【总页数】6页(P114-119)【关键词】功率方向;中低压;母线保护;智能变电站;仿真【作者】刘洋;吴水兰;朱若松;张建雨;汤鸿;魏燕【作者单位】许继集团有限公司,河南许昌 461000;许继集团有限公司,河南许昌461000;许继集团有限公司,河南许昌 461000;许继集团有限公司,河南许昌461000;许继集团有限公司,河南许昌 461000;许继集团有限公司,河南许昌461000【正文语种】中文传统变电站中的10 kV(或35 kV)及以下电压等级的中低压母线一般不装设专用的母线保护[1]。

220kV智能变电站过程层解决方案西电南自智能电力设备目录一．智能一次设备说明31.1智能一次设备的概念31.2设备智能化演变31.3智能一次设备在智能电网中的作用31.4智能一次设备现况41.5变压器智能化51.6断路器智能化6二、智能一次设备解决方案及建议92.1PSSC600系列智能组件简介92.2互感器及智能组件技术方案132.2.1 220kV及110kV线路、母联电子式互感器技术方案132.2.2 变压器220kV侧电子式互感器技术方案162.2.3 变压器110kV侧电子式互感器技术方案172.2.4变压器35kV侧电子式互感器技术方案172.2.5 35kV出线电子式互感器技术方案182.2.6 35kV母线电压技术方案192.3TDC－05户外柜192.3.1 户外柜的技术特点202.3.2 户外柜的专利21三．组屏方案及即插即用方案21四．过程层设备配置一览表29一．智能一次设备说明1.1 智能一次设备的概念智能一次设备：指变电站高压设备本体（主要包括断路器、隔离开关、变压器）和智能组件组成，具有自动测量、自动控制、自动调节、自身状态监测及预警、通信功能。

（1）结构方面：一次设备+智能组件的灵活方案；（2）功能方面：监视、控制和管理设备的状态；（3）智能方面：使电网元件可观测、可控制。

1.2 设备智能化演变图1.1 设备智能化演变图2.1显示了设备智能化演变趋势。

设备层的智能综合组件是一个包含各种装置的统一名称，即过程层设备和间隔层设备即可以组合、融合在一起的，也可以是外置安装。

考虑到现有的一次设备状况，设备层设备采用“传统一次设备本身＋智能综合组件”的模式，智能综合组件可以集成，可以分散，可以嵌，可以外挂等任意组合灵活架构。

智能综合组件构成，包含了传统间隔层的设备，符合现状与未来的发展。

1.3 智能一次设备在智能电网中的作用（1）与设备管理互动：全面清晰地把握设备运行状态、发现设备潜伏故障，优化电网运行及设备检修决策、提高设备可用率、降低运行管理成本；（2）与调度系统互动：提供设备故障模式及发生几率预报，使设备状态对调度系统是可观测的，使电网调度增加新的决策维度；（3）智能高级应用：从传统关注设备可靠性转变为关注电网的可靠性，提高电网运行的智能化水平。

500kV智能变电站继电保护配置设计方案分析摘要：随着城市的不断发展和电力需求的不断增加，用户对供电可靠性的要求越来越高，这加快了我国电网的智能化建设。

在工业界，智能变电站的继电保护配置开始受到人们的关注。

关键词：500kV智能变电站；继电保护配置；设计方案引言随着科学技术的不断发展，智能变电站技术在这一过程中也不断得到应用。

为了适应智能电网的实际发展，有必要对智能变电站的继电保护装置进行改进，以保证整个电网系统的安全。

1智能化变电站的概念智能变电站设备是指变电站设备在运行过程中对信息进行数字化管理和操作。

关键是要以光电技术为基础，把计算机技术、信息手段和网络技术完美结合起来。

此外，变电站设备的功能还具有随时监控的功能。

如果变电站设备工作中存在其他问题，利用该功能可以快速找到问题产生的原因，进而快速有效地处理问题，可以有效地提高变电站设备工作的有效性和可靠性。

一般来说，在功能化变电站设备中采用了大量的现代技术，实现了变电站设备所有数据的全面采集，并采用智能化操作对所有数据进行汇总和分析，提高了数据和信息的有效性和准确性。

2智能化变电站的特点2.1信息的交互式传递智能变电站设备的显著特点是能够实现信息的交互传输。

这是因为变电站功能设备对数据信息的要求比较高，数据信息必须在每个系统中传输，而且还要在每个设备中传输。

2.2数据收集的精确性数据参数的准确存储是变电站功能设备的一个重要属性。

变电站设备通常采用光电变压器来存储数据，具有较高的精度。

一旦数据的准确性达不到标准，就会给智能变电站设备的工作带来非常恶劣的影响。

2.3处理方式的科学性在实现参数存储的过程中，智能变电站设备通常不通过选择。

这是因为这些数据中包含的信息量非常大，而且数据的表达形式也不尽相同。

因此，采用以往的数据处理方法会对变电站设备的工作效率产生较大的影响。

为了实现高效的数据处理，满足现阶段变电站设备的工作需要，必须采用节奏管理的方法来实现处理。
