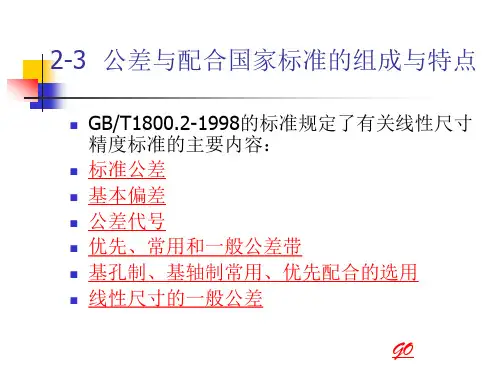

公差与配合国标的组成与特点

（1）基孔配合制 • 指基本偏差为一定的孔公差带
，与不同基本偏差的轴公差带 形成各种配合的一种制度，简 称基孔制。 • 在基孔制配合中，孔为基准孔 ，其基本偏差(下偏差)为零， 基准孔的基本偏差代号为H。
8
2.3.2 常用尺寸段配合
（2）基轴配合制 • 指基本偏差为一定的轴公差
带，与不同基本偏差的孔公 差带形成各种配合的一种制 度，简称基轴制。 • 在基轴制配合中，轴为基准 轴，其基本偏差(上偏差)为 零，基准轴的基本偏差代号 为h。
14
轴公差带 国家标准推荐的一般、常用和优先选用的轴公差带共有119 种，见表2-11。其中方框内(除括号外)为常用公差带，有 59种；括号内的为优先选用的公差带，有13种。
孔公差带 国家标准推荐的一般、常用和优先选用的孔公差带共105种 ，见表2-12。其中方框内(除括号外)为常用公差带，有44 种；括号内的为优先选用的公差带，有13种。
(2)查表求出“φ30H7/g6和φ45H7/n6”中，轴、孔的基 本偏差数值、轴公差和孔公差数值。
(3)计算另一个极限偏差数值、配合的极限间隙或极限过盈 、配合公差,配合性质。
(4)绘制“φ30H7/g6和φ45H7/n6”的尺寸公差带图和配 合公差带图。
(5) 在“φ30H7/g6和φ45H7/n6”中，是优先选用的配 合还是常用配合？组成配合的公差带是一般选用的公差 带/常用公差带/还是优先选用的公差带？
10 h
9
基准轴的公差带代号
轴的公差等级数字 基准轴的基本偏差代号 轴宽度的基本尺寸值
公差带
1
大小—— 标准公差
2
位置—— 基本偏差
公差等级
基本偏差 代号
3
2.3.1 常用尺寸段公差带

标注公差、根本偏向、配合、基准制和形位公差1.标准公差和根本偏向为便于消费，实现零件的互换性及满足不同的使用要求，国家标准?极限与配合?规定了公差带由标准公差和根本偏向两个要素组成。

标准公差确定公差带的大小，而根本偏向确定公差带的位置。

1)标准公差〔IT〕标准公差的数值由根本尺寸和公差等级来决定。

其中公差等级是确定尺寸准确程度的标记。

标准公差分为20级，即IT01，IT0，IT1，…，IT18。

其尺寸准确程度从IT01到IT18依次降低。

标准公差的详细数值见有关标准。

2)根本偏向根本偏向是指在标准的极限与配合中，确定公差带相对零线位置的上偏向或下偏向，一般指靠近零线的那个偏向。

当公差带在零线的上方时，根本偏向为下偏向；反之，那么为上偏向。

根本偏向共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

从根本偏向系列图中可以看出：孔的根本偏向A～H和轴的根本偏向k～zc为下偏向；，孔的根本偏向K～ZC和轴的根本偏向a～h为上偏向，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏向分别都是+IT/2、-IT/2。

根本偏向系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。

根本偏向和标准公差，根据尺寸公差的定义有以下的计算式：ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用根本偏向代号与公差带等级代号组成。

2.配合根本尺寸一样的、互相结合的孔和轴公差带之间的关系，称为配合。

根据使用要求的不同，孔和轴之间的配合有松有紧，因此国标规定配合种类：1〕间隙配合孔与轴装配时，有间隙〔包括最小间隙等于零〕的配合。

孔的公差带在轴的公差带之上。

2〕过渡配合孔与轴装配时，可能有间隙或过盈的配合。

孔的公差带与轴的公差带互相交叠。

3〕过盈配合孔与轴装配时有过盈〔包括最小过盈等于零〕的配合。

孔的公差带在轴的公差带之下。

3.基准制在制造配合的零件时，使其中一种零件作为基准件，它的根本偏向一定，通过改变另一种非基准件的根本偏向来获得各种不同性质配合的制度称为基准制。

一、形位公差代号、基准代号
1、 形位公差的名称和符号
如下表所示。
分类 名 形 状 公 差
称
符 号 分类 位
分类 定 向
名称 平行度 垂直度 倾斜度
符号
直 线 度 平 面 度 圆 度
置
定 圆 柱 度 线轮廓度 面轮廓度
公 位
同轴度 对称度 位置度
圆跳动 全跳动
差
跳 动
2、 形位公差代号、基准代号
公差框格
直径为φ22圆锥的大、小两端 面对该段轴的轴心线跳动度 公差为0.01mm
M10外螺纹的轴心线对 两端中心孔轴心线的同 轴度公差为φ0.01mm
1、 掌握表面粗糙度的各种符号的意义及其在图纸 上的标注方法。 2、 掌握公差与配合的基本概念： 间隙 过盈 标准公差和基本偏差 间隙配合 基孔制 配合的种类 过盈配合 配合的基准制 基轴制 过渡配合 3、公差与配合的标注方法。 4、掌握形位公差的标注和识读。
公差带由“公差带大小”和“公差带位置”这两个要素 组成。 标准公差确定公差带大小，基本偏差确定公差带位置。 标准公差 标准公差是标准所列的，用以确定公差带的大小的任一 公差。标准公差分为20个等级，即：IT01、IT0、IT1至于 IT18 。IT表示公差，数字表示公差等级，从IT01至IT18依次 降低。 基本偏差 基本偏差是标准所列的，用以确定公差带相对零位置的 上偏差或下偏差，一般指靠近零线的那个偏差。当公差带在 零线的上方时，基本偏差为下偏差；反之则为为上偏差。
A
25 32
Φ88h9圆柱的外圆表面对Φ24H7圆孔 的轴心线的全跳动度公差为0.08mm 槽宽为8P9的 8P9 键槽对称中心 0.02 B 面Φ24H7圆柱 0.05 B B 孔的对称中心 0.08 A 面对称度公差 φ0.01 为0.02mm +0.021 圆柱的右端 Φ24H7( 0 ) 面对该机件 Φ24H7圆孔 的左端面平 轴心线的直 行度公差为 线度公差为 0.08mm;右端 φ0.01mm 面φ24H7圆孔

2
在互换性生产中，需要各种不同性质的配合，即使配合公差确定后， 也可通过改变孔和轴的公差带位置，使配合获得多种的组合形式。为了 简化孔、轴公差的组合形式，统一孔（或轴）公差带的评判基准，进而 达到减少定值刀、量具的规格数量，获得最大的经济效益，国家标准规 定了两种基准制，即基孔制和基轴制。
(1). 基孔制 基孔制是基本偏差为一定的孔（H）的公差带，与不同基本偏差的轴 （a～zc）的公差带形成各种配合的一种制度，如图1-11所示。 基孔制配合中的孔是基准件，称为基准孔，其代号为H，它的基本偏 差为下极限偏差，其数值为零，公差带在零线的上方。
图 1-9 基本偏差
(2). 图1-10所示为基本偏差系列图。 基本偏差的代号用拉丁字母（按英文字母读 音）表示， 大写字母表示孔， 小写字母表示轴。 在26个英文字母中去掉易与其 它学科的参数相混淆的五个字母I、 L、 O、 Q、 W（i、 l、 o、 q、 w）外， 国家 标准规定采用21个， 再加上7个双写字母CD、 EF、 FG、 JS、 ZA、 ZB、 ZC（cd、 ef、 fg、 js、 za、 zb、 zc）， 共有28个基本偏差代号， 构成孔（或轴）的基本偏 差系列。 它反映了28种公差带相对于零线的位置。
ES=－ei +Δ, Δ=ITn－ITn-1 = ITh－ITs 。
例 解
11-）5 查标准公差6：0因mH为99孔、轴同级6，0 IMTh99=90.074
2) 计算极限偏差：
基孔制：
,
的基本偏 es = + 0.011 ;
另一偏差 es = ei +IT690=H+90.00101.0+740.074=6+00.m0895 ;
