第13讲 电能与电功率

第十三章 交变电流 电磁场和电磁波

第一节 正弦交流电的产生和变化规律

一、交流电 交流电的产生

1．交变电流的定义：＿＿＿＿＿＿都随时间做＿＿＿＿＿＿变化的电流叫交变电流。如图所示。

2．正弦交变电流：随时间按＿＿＿＿＿＿变化的交变电流叫做正弦交变电流。正弦交变电流的图象是＿＿＿＿＿＿＿＿＿＿。

3．交变电流的产生

(1)将一个平面线圈置于匀强磁场中，并使它绕＿＿＿＿＿＿＿＿＿＿＿＿的轴匀速转动时，线圈中产生正弦交变电流。

(2)中性面：与磁场方向＿＿＿＿＿的平面叫中性面。

中性面的特点：

①线圈转到中性面位置时，穿过线圈的磁通量＿＿＿＿＿＿＿，但磁通量的变化率为＿＿＿＿＿，感应电动势为＿＿＿＿＿＿。

②线圈转动一周，经过中性面＿＿＿次，线圈每经过中性面一次，电流的方向改变＿＿＿＿次。

二、交流电的变化规律

1．交变电流的变化规律

方法一：

tNBSttNBStSNBtNesincos

其最大值为：NBSω，记为Em，即：

Em＝NBSω

所以：e=Emsinωt

可见，线圈在匀强磁场中匀速转动时的电动势最大值Em与线圈的＿＿＿＿＿＿＿＿＿＿＿＿＿成正比。与线圈的形状＿＿＿关。

交流电的变化规律与线圈的形状以及转轴处于线圈平面内的哪个位置＿＿＿关。（填“有”或“无”）。

分析线圈在磁场中转动时，通过线圈的磁通量的变化情况，有：

ttBSSBmcoscoscos

磁通量按余弦变化，磁通量的变化率即t按正弦变化。也就是数学上求导一次。

感应电动势(或电流)与磁通量的图象关系如图2所示。

(1)当线圈在中性面00，即垂直于磁感线时：

(a)线圈各边都不切割磁感线，即感应电动势、感应电流等于零。

(b)通过线圈的磁通量最大，但磁通量的变化率t/为零。

(2)当线圈跟中性面垂直090，即平行于磁感线时：

(a)感应电动势、感应电流最大；

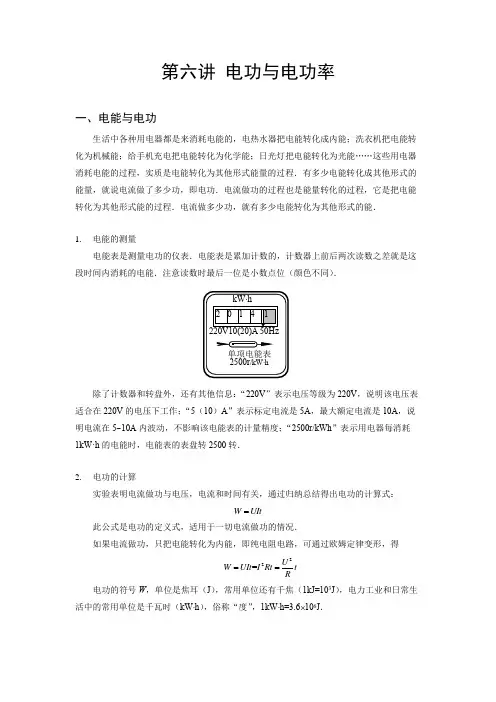

第六讲 电功与电功率

一、电能与电功

生活中各种用电器都是来消耗电能的，电热水器把电能转化成内能；洗衣机把电能转化为机械能；给手机充电把电能转化为化学能；日光灯把电能转化为光能……这些用电器消耗电能的过程，实质是电能转化为其他形式能量的过程．有多少电能转化成其他形式的能量，就说电流做了多少功，即电功．电流做功的过程也是能量转化的过程，它是把电能转化为其他形式能的过程．电流做多少功，就有多少电能转化为其他形式的能．

1. 电能的测量

电能表是测量电功的仪表．电能表是累加计数的，计数器上前后两次读数之差就是这段时间内消耗的电能．注意读数时最后一位是小数点位（颜色不同）．

除了计数器和转盘外，还有其他信息：“220V”表示电压等级为220V，说明该电压表适合在220V的电压下工作；“5（10）A”表示标定电流是5A，最大额定电流是10A，说明电流在510A内波动，不影响该电能表的计量精度；“2500r/kWh”表示用电器每消耗1kW·h的电能时，电能表的表盘转2500转．

2. 电功的计算

实验表明电流做功与电压，电流和时间有关，通过归纳总结得出电功的计算式：

WUIt

此公式是电功的定义式，适用于一切电流做功的情况．

如果电流做功，只把电能转化为内能，即纯电阻电路，可通过欧姆定律变形，得

22=UWUItIRttR

电功的符号W，单位是焦耳（J），常用单位还有千焦（1kJ=103J），电力工业和日常生活中的常用单位是千瓦时（kWh），俗称“度”，1kWh=3.6106J．

单项电能表 kWh

220V10(20)A 50Hz

2500r/kWh 2 0 1 4 1 二、电功率

1. 电功率是表示电流做功的快慢的物理量，定义为单位时间内电流做功的多少，即

WPUIt

此公式是电功的定义式，适用于一切电流做功的情况．

对于纯电阻电路，可通过欧姆定律变形，还可以得出以下结论：

22=UPUIIRR

武威第十九中学电子备课教学设计

（2019—2020学年度第二学期）

科目： 物理

年级： 九年级

教师：

2019—2020学年度第二学期九年级物理教学进度表

科目 物理 教学

班级 九（2）（4）（6 ） 教科书名称

及册数 义务教育教科书《物理》

九年级全一册

上课

日期 2.25 每周

节数 3节 总授课节数 42节 考试

次数 4次

周

次 时 间 预 定 进 度 备注 起 讫

1 2月25日 2月26日 第一讲 声现象

2 2月29日 3月4日 第二、三、四讲 机械运动 光现象

3 3月7日 月11日 第五、六、七讲 透镜及其应用 热和能

4 3月14日 3月18日 第八、九、十讲 电流和电路

5 3月21日 3月25日 第十一、十二、十三讲 欧姆定律

6 3月28日 4月1日 第十四、十五、十六讲 电能 电功率

7 4月4日 4月8日 第十七讲 家庭用电 期中考试及试卷讲评

8 4月11日 4月15日 第十八、十九、二十讲 磁现象及其应用

9 4月18日 4月22日 第二一、二二、二三讲 运动 力 运动和力

10 4月25日 4月29日 第二四、二五、二六 质量和密度 压强

11 5月2日 6月6日 第二七、二八、二九讲 压强 浮力

12 5月9日 5月13日 第三十、三一、三二讲 简单机械 功和机械能

13 5月16日 5月20日 专题复习一 动态电学 故障电学

14 5月23日 5月27日 专题复习二 特殊测量方法

15 5月30日 6月3日 专题复习三 浮力变化问题 效率问题

16 6月 6日 6月10日 模拟中考一

17 6月13日 6月17日 模拟中考二

18

19 武威第十九中学2015-2016学年度第二学期九年级物理

高中物理知识点总结归纳（完整版（精选4篇）

物理知识点总结 篇一

1、物体的平衡：

物体的平衡有两种情况：一是质点静止或做匀速直线运动；二是物体不转动或匀速转动（此时的物体不能看作质点）。

2、共点力作用下物体的平衡：

①平衡状态：静止或匀速直线运动状态，物体的加速度为零。

②平衡条件：合力为零，亦即F合=0或∑Fx=0，∑Fy=0

a、二力平衡：这两个共点力必然大小相等，方向相反，作用在同一条直线上。

b、三力平衡：这三个共点力必然在同一平面内，且其中任何两个力的合力与第三个力大小相等，方向相反，作用在同一条直线上，即任何两个力的合力必与第三个力平衡

c、若物体在三个以上的共点力作用下处于平衡状态，通常可采用正交分解，必有：

F合x=F1x+F2x+………+Fnx=0

F合y=F1y+F2y+………+Fny=0（按接触面分解或按运动方向分解）

③平衡条件的推论：

（ⅰ）当物体处于平衡状态时，它所受的某一个力与所受的其它力的合力等值反向。

（ⅰ）当三个共点力作用在物体（质点）上处于平衡时，三个力的矢量组成一封闭的三角形按同一环绕方向。

3、平衡物体的临界问题：

当某种物理现象（或物理状态）变为另一种物理现象（或另一物理状态）时的转折状态叫临界状态。可理解成“恰好出现”或“恰好不出现”。

临界问题的分析方法：极限分析法：通过恰当地选取某个物理量推向极端（“极大”、“极小”、“极左”、“极右”）从而把比较隐蔽的临界现象（“各种可能性”）暴露出来，便于解答。

易错现象：

（1）不能灵活应用整体法和隔离法；

（2）不注意动态平衡中边界条件的约束；

（3）不能正确制定临界条件。
