沪粤版九年级物理第十五章电能与电功率单元测试(解析版)

《电能与电功率》检测题一、单项选择题（每小题3分，共30分）1．某家用电能表的有关参数如图1所示，可知（）A．该电能表上用电器的总功率不能超过2.2kWB．该电能表上用电器的总功率不能超过8.8kWC．该电能表的转盘每小时最多转3000rD．该电能表的转盘已转了3021r2．如图2所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为0.5A，则小灯泡的额定功率是（）A．2W B．3W C．4W D．8W3．甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图3所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A．两电加热器均正常工作时，甲消耗的电能较多B．将乙接入110V的电路中，它的实际功率为200WC．两电加热器均正常工作时，甲的电阻大于乙的电阻D．两电加热器串联后接在220V的电路中，甲的实际功率较大4．某品牌电暖器设有低温和高温两档，与低温档相比，使用高温档时（）A．电流做功一定快B．电流做的功一定多C．消耗的电能一定多D．转化的内能一定多5．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A．电流表的读数为0.5A，变阻器两端电压是2.5VB．滑动变阻器连入电路中的电阻R＝12.5ΩC．相等时间内，电流对L和R所做的功相等D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率6.如图4所示，把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．通过L1、L2的电流不相等B．L1、L2两灯均不能正常发光，但L2灯较亮C．L1、L2两灯均不能正常发光，但L1灯较亮D．把电源电压提高到24V，L1、L2两灯都能正常发光7．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等，该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（）功率≥5W标准电压 3.7V电池容量10000mA•hA．电池储存的电能为50WhB．电池储存的电能为6.66×105JC．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h8．如图5甲所示是一种钨丝灯泡，乙是图甲的铭牌，丙是一种节能灯泡，丁是一种LED 灯。

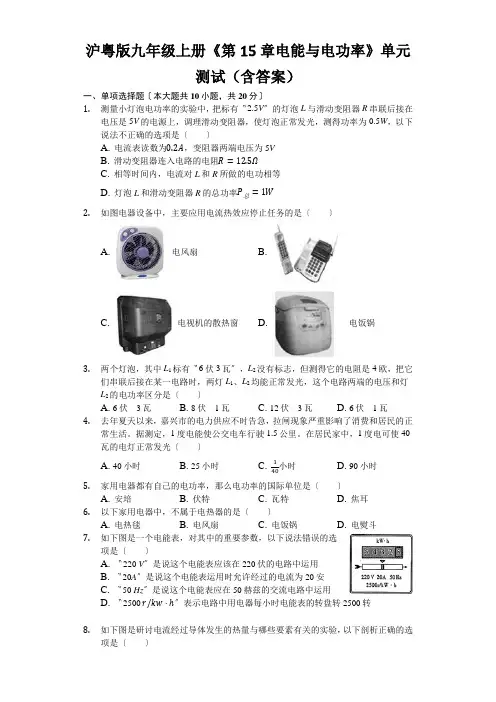

沪粤版九年级上册《第15章电能与电功率》单元测试（含答案）一、单项选择题〔本大题共10小题，共20分〕1.测量小灯泡电功率的实验中，把标有〝2.5V〞的灯泡L与滑动变阻器R串联后接在电压是5V的电源上，调理滑动变阻器，使灯泡正常发光，测得功率为0.5W，以下说法不正确的选项是〔〕A. 电流表读数为0.2A，变阻器两端电压为5VB. 滑动变阻器连入电路的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的电功相等D. 灯泡L和滑动变阻器R的总功率P总=1W2.如图电器设备中，主要应用电流热效应停止任务的是〔〕A. 电风扇B.C. 电视机的散热窗D. 电饭锅3.两个灯泡，其中L1标有〝6伏3瓦〞，L2没有标志，但测得它的电阻是4欧，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率区分是〔〕A. 6伏3瓦B. 8伏1瓦C. 12伏3瓦D. 6伏1瓦4.去年夏天以来，嘉兴市的电力供应不时告急，拉闸现象严重影响了消费和居民的正常生活。

据测定，1度电能使公交电车行驶1.5公里。

在居民家中，1度电可使40瓦的电灯正常发光〔〕A. 40小时B. 25小时C. 1小时 D. 90小时405.家用电器都有自己的电功率，那么电功率的国际单位是〔〕A. 安培B. 伏特C. 瓦特D. 焦耳6.以下家用电器中，不属于电热器的是〔〕A. 电热毯B. 电风扇C. 电饭锅D. 电熨斗7.如下图是一个电能表，对其中的重要参数，以下说法错误的选项是〔〕A. 〝220 V〞是说这个电能表应该在220伏的电路中运用B. 〝20A〞是说这个电能表运用时允许经过的电流为20安C. 〝50 Hz〞是说这个电能表应在50赫兹的交流电路中运用D. 〝2500 r/kw⋅ℎ〞表示电路中用电器每小时电能表的转盘转2500转8.如下图是研讨电流经过导体发生的热量与哪些要素有关的实验，以下剖析正确的选项是〔〕A. 甲、乙两次实验都运用了理想实验法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研讨电流发生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小9.将阻值为10Ω的电阻丝接在电源两端，通电10min，电流所做的功是2.16×103J，假定将阻值为5Ω的电阻丝接入同一电源的两端，通电20min，电流做功的多少是〔〕A. 2.16×103JB. 1.25×103JC. 6.0×103JD. 8.64×103J10.如下图是电阻甲和乙的U-I图象，以下说法正确的选项是〔〕A. 甲的电阻值坚持10Ω不变B. 乙的电阻值坚持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W二、填空题〔本大题共4小题，共12分〕11.一只电热水壶标有〝220V 840W〞字样，装入1kg、初温为20℃的水后接入电路中，正常任务500s后水烧开〔开水温度为100℃〕．那么：水所吸收的热量为______J；电热水壶消耗的电能为______J；该电热水壶的加热效率为______。

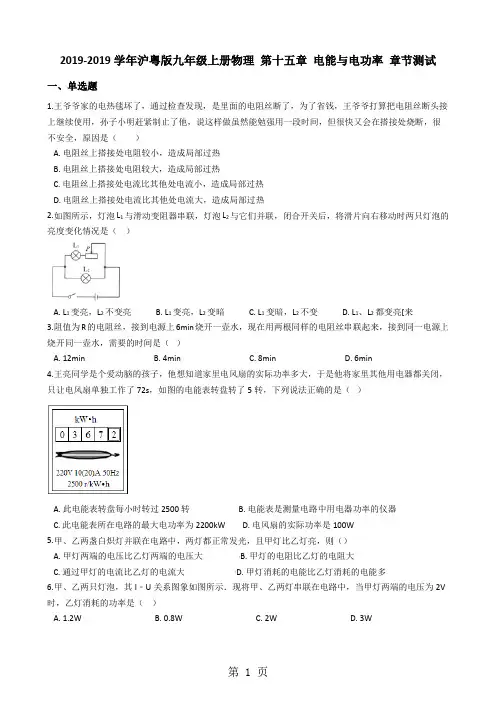

2019-2019学年沪粤版九年级上册物理第十五章电能与电功率章节测试一、单选题1.王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（）A. 电阻丝上搭接处电阻较小，造成局部过热B. 电阻丝上搭接处电阻较大，造成局部过热C. 电阻丝上搭接处电流比其他处电流小，造成局部过热D. 电阻丝上搭接处电流比其他处电流大，造成局部过热2.如图所示，灯泡L1与滑动变阻器串联，灯泡L2与它们并联，闭合开关后，将滑片向右移动时两只灯泡的亮度变化情况是（）A. L1变亮，L2不变亮B. L1变亮，L2变暗C. L1变暗，L2不变D. L1、L2都变亮[来3.阻值为R的电阻丝，接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是（）A. 12minB. 4minC. 8minD. 6min4.王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5转，下列说法正确的是（）A. 此电能表转盘每小时转过2500转B. 电能表是测量电路中用电器功率的仪器C. 此电能表所在电路的最大电功率为2200kWD. 电风扇的实际功率是100W5.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则（）A. 甲灯两端的电压比乙灯两端的电压大B. 甲灯的电阻比乙灯的电阻大C. 通过甲灯的电流比乙灯的电流大D. 甲灯消耗的电能比乙灯消耗的电能多6.甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V 时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W7.加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为R，则电动机线圈的发热功率为（）A. B. C. D.8.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（）A. 甲灯额定功率和实际功率大B. 乙灯额定功率和实际功率都大C. 甲灯额定功率小，实际功率大D. 乙灯额定功率小，实际功率大9.下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡额定功率的电路是（）A. B.C. D.10.下列家用电器中，正常工作一小时耗电接近1.2kW·h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯11.两个灯泡，其中L1标有“6V3W”，L2没有标记，但测得它的电阻是4欧姆，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是（）A. 6伏2瓦B. 8伏1瓦C. 8伏2瓦D. 6伏1瓦二、填空题12.如图是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水档之间的切换，当开关同时接触2、3触点时，水龙头放出的是________水（选填“冷”、“温”“热”），若R2=2R1，水龙头在温水档正常工作时电功率为2019W，则它在热水档正常工作时功率为________ W．13.在探究影响电流做功大小的因素的实验中：（1）用如图所示的电路可以来探究电功与________ 的关系．（2）实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是________（3）下面是某同学探究该实验的过程与记录，请帮他完成①根据电路图连接电路②闭合开关，调节滑片，观察到L1比L2亮，说明相同时间内电流通过________ 做功多，同时他还需要收集到的另一信息是________③多次调节滑片的位置，重复步骤②④综合分析实验的现象与数据得到的结论是：________ ．14.若某次使用额定电压为U，额定功率为P的电热水壶烧水时，将家里的其它用电器都关闭，家里标有“6000r/（kW•h）”（用N表示）字样的电能表转盘在时间t内的转数为n，请写出此时电热水壶加热时的实际功率P′=________（表达式用U、P、N、t、n表示）；若P≠P'，则实际电压U′=________（表达式用U、P、N、t、n表示）．15.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V．（1）连接电路时，开关应________ ．（2）图甲是小刚所接的实验电路，其中有一根导线连接错误，请你在错误的导线上打“×”，并用笔画线代替导线画出正确的接法________ ．（3）故障排除后，小刚进行了实验，根据测出的数据，画出了小灯泡电流、电压变化的关系图象，如图乙所示，由图象可知小灯泡的额定功率为________ W．（4）分析图象还可以发现，小灯泡灯丝的电阻随电流的增大逐渐________ ，原因是________ ．16.小卫利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是________ W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min 闪烁了320次，则他家电饭煲的功率是________ W．三、解答题17.电炉丝工作时，电炉丝与连接它的导线相比，为什么电炉丝热得发红，而导线却几乎不发热？请你运用学过的理论解释．四、实验探究题18.在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为8Ω．（1）连接电路的过程中，开关必须是________的，闭合开关前，应将滑动变阻器的滑片滑到电阻________端（选填“最大”或“最小”）．（2）请用笔画线代替导线将图甲中的电路连接完整．（3）小芳正确连接好电路，闭合开关后，发现灯泡不发光，电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是灯泡________（选填“断路”或“短路”）．（4）实验过程中要测量小灯泡发光时，电流表的示数如图乙所示，则通过小灯泡的电流为________ A，小灯泡的额定功率为________ W．19.某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω2A”．（1）闭合开关前，滑动变阻器的滑片P应移至________（选填“a”或”b”）端．（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施：________．五、综合题20.在物理小组课外活动中，惠龙小组同学利用两段阻值不同的电热丝R1和R2，设计成高中低三档为的电热器，电路图如图所示，其中R1=2R2，在安全情况下，用三档分别给同一容器中质量相同的水加热（水均为沸腾）．（1）求R1的阻值是多少？（2）电热器用中温档工作时，水温升高8℃消耗的电能是多少？（3）结合表中信息，通过计算分析比较用高温档还是低温档更节能？答案解析部分一、单选题【解析】【解答】将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位较少，电阻较大，故A错误；因串联电路中各处的电流相等，所以，电阻丝上搭接处的电流与其他处的电流相等，故CD错误；由焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此，电阻丝上搭接处电阻较大，造成局部过热，很快又会在搭接处烧断，故B正确．故选B．【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．电阻丝和其他地方的导线串联在电路中（通过的电流相等），通电时间是相同的，而电阻丝的接头处由于接触不良，电阻增大，电流产生的热量多，据此分析原因．2.【答案】C【解析】【解答】ABD、由电路图可知，灯泡L1与滑动变阻器串联后灯泡L2并联；∵并联电路中各支路独立工作、互不影响，∴滑片移动时，灯泡L2实际功率不变、亮暗不变，ABD不符合题意；C、将滑片向右移动时，接入电路中电阻变大，该支路的总电阻变大，∵I=U/R，且该支路两端的电压不变，∴该支路的电流变小，∵P=I2R，且灯泡的亮暗取决于实际功率的大小，∴灯泡L1的实际功率变小，灯泡变暗，C符合题意.故答案为：C.【分析】决定灯泡亮暗程度的物理量是灯泡的实际功率，滑片向右移动时，L1的实际功率变小，灯泡变暗.3.【答案】A【解析】【解答】用一个电阻烧水时消耗的总电能为：W= ，当电阻串联起来后，总电阻R1=2R，要使烧开同一壶水，则做功一样，即，则：= =2×6min=12min．故选A．【分析】两次烧水时所用的总电能相同，由串联后总电阻的变化可求出烧开水所用的时间．4.【答案】D【解析】【解答】解：A．2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，故A错误；B、电能表是测量电路中用电器消耗电能的仪器，故B错误；C、此电能表所在电路的最大电功率P=UI=220V×20A=4400W，故C错误D．因2500r/kW•h表示转盘转1圈，电路中消耗kW•h的电能，所以，电能表转盘转了5r消耗的电能：W= kW•h=0.002kW•h，电风扇的实际功率：P= = =0.1kW=100W，故D正确．故选D．【分析】（1）用电器消耗电能的多少用电能表测量；（2）利用P=UI可求得最大电功率；（3）2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，或者表示转盘转1圈，电路中消耗kW•h的电能，据此求出电能表转盘转了5r消耗的电能，再根据P= 求出电风扇的实际功率．【解析】解答：解：A、甲、乙两灯并联在电路中，电压相等．故A错误．B、两灯的额定电压相同，甲灯的额定功率比乙灯大，根据公式R= ，知甲灯的电阻比乙灯的小．故B 错误．C、加在两灯之间的电压相同，甲灯的功率比乙灯大，根据公式I= 知通过甲灯的电流比乙灯的大．故C正确．D、甲灯比乙灯亮，所以甲灯的功率比乙灯大，根据公式W=Pt可知，在相同时间内甲灯消耗的电能比乙灯多，但题中没有指出在相同时间内．故D错误．故选C．分析：白炽灯的亮度由灯的实际功率决定，灯的实际功率越大灯越亮．两灯并联在电路中，都正常发光，且甲灯比乙灯亮，所以两灯的额定电压相同，甲灯的额定功率比乙灯大．根据公式I= 判断两灯中电流的大小；根据公式R= 判断两灯电阻的大小．6.【答案】A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．7.【答案】C【解析】【解答】电动机是把电能转化为机械能的装置，是非纯电阻电路，所以它的线圈发热功率应该用,来计算，通过线圈的电流，所以.故答案为：C.【分析】对于电动机电路区分是纯电阻电路还是非纯电阻电路，可从从能量转化的角度理解：电能全部转化内能时，是纯电阻电路；电能转化为内能和其他能时，是非纯电阻电路．8.【答案】C【解析】【分析】两灯串联在电路中，则电流一定相等，根据P=I2R和灯泡的亮度可判断两灯泡电阻的大小，灯泡的亮暗取决于实际功率的大小，甲灯比乙灯亮，说明甲灯的实际功率大，则甲灯泡的电阻比乙大。

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。
