沪粤版九年级物理上册第十五章 电能与电功率考点复习训练【答案】

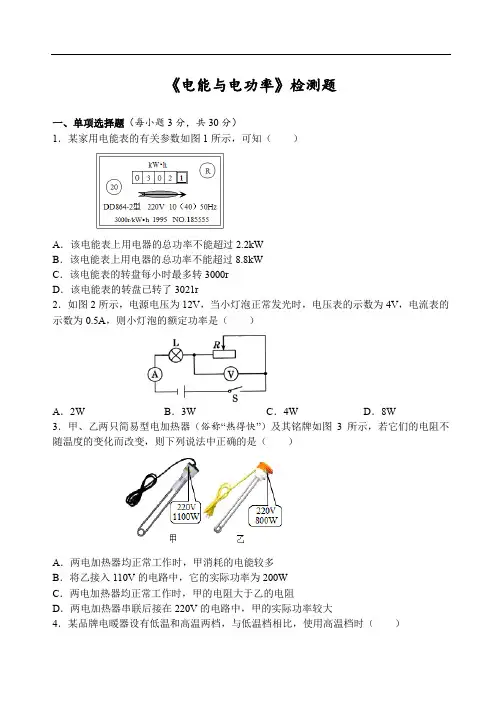

《电能与电功率》检测题一、单项选择题（每小题3分，共30分）1．某家用电能表的有关参数如图1所示，可知（）A．该电能表上用电器的总功率不能超过2.2kWB．该电能表上用电器的总功率不能超过8.8kWC．该电能表的转盘每小时最多转3000rD．该电能表的转盘已转了3021r2．如图2所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为0.5A，则小灯泡的额定功率是（）A．2W B．3W C．4W D．8W3．甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图3所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A．两电加热器均正常工作时，甲消耗的电能较多B．将乙接入110V的电路中，它的实际功率为200WC．两电加热器均正常工作时，甲的电阻大于乙的电阻D．两电加热器串联后接在220V的电路中，甲的实际功率较大4．某品牌电暖器设有低温和高温两档，与低温档相比，使用高温档时（）A．电流做功一定快B．电流做的功一定多C．消耗的电能一定多D．转化的内能一定多5．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A．电流表的读数为0.5A，变阻器两端电压是2.5VB．滑动变阻器连入电路中的电阻R＝12.5ΩC．相等时间内，电流对L和R所做的功相等D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率6.如图4所示，把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．通过L1、L2的电流不相等B．L1、L2两灯均不能正常发光，但L2灯较亮C．L1、L2两灯均不能正常发光，但L1灯较亮D．把电源电压提高到24V，L1、L2两灯都能正常发光7．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等，该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（）功率≥5W标准电压 3.7V电池容量10000mA•hA．电池储存的电能为50WhB．电池储存的电能为6.66×105JC．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h8．如图5甲所示是一种钨丝灯泡，乙是图甲的铭牌，丙是一种节能灯泡，丁是一种LED 灯。

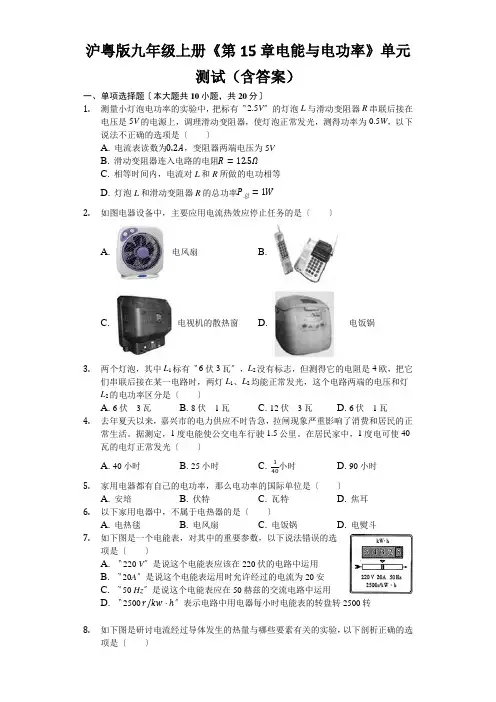

沪粤版九年级上册《第15章电能与电功率》单元测试（含答案）一、单项选择题〔本大题共10小题，共20分〕1.测量小灯泡电功率的实验中，把标有〝2.5V〞的灯泡L与滑动变阻器R串联后接在电压是5V的电源上，调理滑动变阻器，使灯泡正常发光，测得功率为0.5W，以下说法不正确的选项是〔〕A. 电流表读数为0.2A，变阻器两端电压为5VB. 滑动变阻器连入电路的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的电功相等D. 灯泡L和滑动变阻器R的总功率P总=1W2.如图电器设备中，主要应用电流热效应停止任务的是〔〕A. 电风扇B.C. 电视机的散热窗D. 电饭锅3.两个灯泡，其中L1标有〝6伏3瓦〞，L2没有标志，但测得它的电阻是4欧，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率区分是〔〕A. 6伏3瓦B. 8伏1瓦C. 12伏3瓦D. 6伏1瓦4.去年夏天以来，嘉兴市的电力供应不时告急，拉闸现象严重影响了消费和居民的正常生活。

据测定，1度电能使公交电车行驶1.5公里。

在居民家中，1度电可使40瓦的电灯正常发光〔〕A. 40小时B. 25小时C. 1小时 D. 90小时405.家用电器都有自己的电功率，那么电功率的国际单位是〔〕A. 安培B. 伏特C. 瓦特D. 焦耳6.以下家用电器中，不属于电热器的是〔〕A. 电热毯B. 电风扇C. 电饭锅D. 电熨斗7.如下图是一个电能表，对其中的重要参数，以下说法错误的选项是〔〕A. 〝220 V〞是说这个电能表应该在220伏的电路中运用B. 〝20A〞是说这个电能表运用时允许经过的电流为20安C. 〝50 Hz〞是说这个电能表应在50赫兹的交流电路中运用D. 〝2500 r/kw⋅ℎ〞表示电路中用电器每小时电能表的转盘转2500转8.如下图是研讨电流经过导体发生的热量与哪些要素有关的实验，以下剖析正确的选项是〔〕A. 甲、乙两次实验都运用了理想实验法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研讨电流发生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小9.将阻值为10Ω的电阻丝接在电源两端，通电10min，电流所做的功是2.16×103J，假定将阻值为5Ω的电阻丝接入同一电源的两端，通电20min，电流做功的多少是〔〕A. 2.16×103JB. 1.25×103JC. 6.0×103JD. 8.64×103J10.如下图是电阻甲和乙的U-I图象，以下说法正确的选项是〔〕A. 甲的电阻值坚持10Ω不变B. 乙的电阻值坚持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W二、填空题〔本大题共4小题，共12分〕11.一只电热水壶标有〝220V 840W〞字样，装入1kg、初温为20℃的水后接入电路中，正常任务500s后水烧开〔开水温度为100℃〕．那么：水所吸收的热量为______J；电热水壶消耗的电能为______J；该电热水壶的加热效率为______。

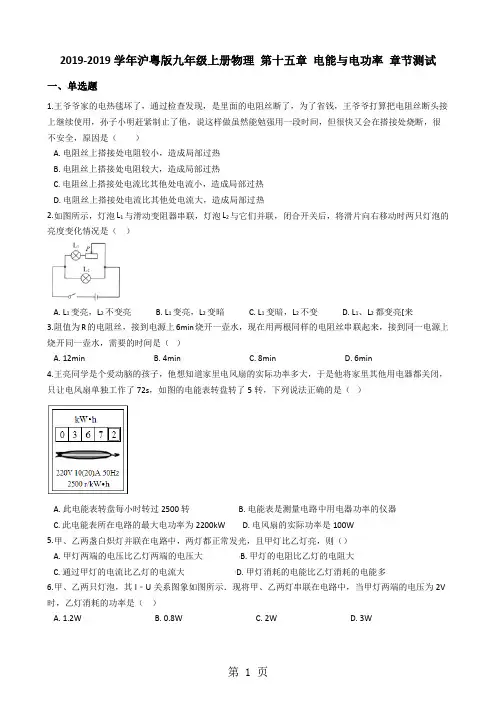

2019-2019学年沪粤版九年级上册物理第十五章电能与电功率章节测试一、单选题1.王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（）A. 电阻丝上搭接处电阻较小，造成局部过热B. 电阻丝上搭接处电阻较大，造成局部过热C. 电阻丝上搭接处电流比其他处电流小，造成局部过热D. 电阻丝上搭接处电流比其他处电流大，造成局部过热2.如图所示，灯泡L1与滑动变阻器串联，灯泡L2与它们并联，闭合开关后，将滑片向右移动时两只灯泡的亮度变化情况是（）A. L1变亮，L2不变亮B. L1变亮，L2变暗C. L1变暗，L2不变D. L1、L2都变亮[来3.阻值为R的电阻丝，接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是（）A. 12minB. 4minC. 8minD. 6min4.王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5转，下列说法正确的是（）A. 此电能表转盘每小时转过2500转B. 电能表是测量电路中用电器功率的仪器C. 此电能表所在电路的最大电功率为2200kWD. 电风扇的实际功率是100W5.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则（）A. 甲灯两端的电压比乙灯两端的电压大B. 甲灯的电阻比乙灯的电阻大C. 通过甲灯的电流比乙灯的电流大D. 甲灯消耗的电能比乙灯消耗的电能多6.甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V 时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W7.加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为R，则电动机线圈的发热功率为（）A. B. C. D.8.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（）A. 甲灯额定功率和实际功率大B. 乙灯额定功率和实际功率都大C. 甲灯额定功率小，实际功率大D. 乙灯额定功率小，实际功率大9.下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡额定功率的电路是（）A. B.C. D.10.下列家用电器中，正常工作一小时耗电接近1.2kW·h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯11.两个灯泡，其中L1标有“6V3W”，L2没有标记，但测得它的电阻是4欧姆，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是（）A. 6伏2瓦B. 8伏1瓦C. 8伏2瓦D. 6伏1瓦二、填空题12.如图是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水档之间的切换，当开关同时接触2、3触点时，水龙头放出的是________水（选填“冷”、“温”“热”），若R2=2R1，水龙头在温水档正常工作时电功率为2019W，则它在热水档正常工作时功率为________ W．13.在探究影响电流做功大小的因素的实验中：（1）用如图所示的电路可以来探究电功与________ 的关系．（2）实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是________（3）下面是某同学探究该实验的过程与记录，请帮他完成①根据电路图连接电路②闭合开关，调节滑片，观察到L1比L2亮，说明相同时间内电流通过________ 做功多，同时他还需要收集到的另一信息是________③多次调节滑片的位置，重复步骤②④综合分析实验的现象与数据得到的结论是：________ ．14.若某次使用额定电压为U，额定功率为P的电热水壶烧水时，将家里的其它用电器都关闭，家里标有“6000r/（kW•h）”（用N表示）字样的电能表转盘在时间t内的转数为n，请写出此时电热水壶加热时的实际功率P′=________（表达式用U、P、N、t、n表示）；若P≠P'，则实际电压U′=________（表达式用U、P、N、t、n表示）．15.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V．（1）连接电路时，开关应________ ．（2）图甲是小刚所接的实验电路，其中有一根导线连接错误，请你在错误的导线上打“×”，并用笔画线代替导线画出正确的接法________ ．（3）故障排除后，小刚进行了实验，根据测出的数据，画出了小灯泡电流、电压变化的关系图象，如图乙所示，由图象可知小灯泡的额定功率为________ W．（4）分析图象还可以发现，小灯泡灯丝的电阻随电流的增大逐渐________ ，原因是________ ．16.小卫利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是________ W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min 闪烁了320次，则他家电饭煲的功率是________ W．三、解答题17.电炉丝工作时，电炉丝与连接它的导线相比，为什么电炉丝热得发红，而导线却几乎不发热？请你运用学过的理论解释．四、实验探究题18.在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为8Ω．（1）连接电路的过程中，开关必须是________的，闭合开关前，应将滑动变阻器的滑片滑到电阻________端（选填“最大”或“最小”）．（2）请用笔画线代替导线将图甲中的电路连接完整．（3）小芳正确连接好电路，闭合开关后，发现灯泡不发光，电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是灯泡________（选填“断路”或“短路”）．（4）实验过程中要测量小灯泡发光时，电流表的示数如图乙所示，则通过小灯泡的电流为________ A，小灯泡的额定功率为________ W．19.某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω2A”．（1）闭合开关前，滑动变阻器的滑片P应移至________（选填“a”或”b”）端．（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施：________．五、综合题20.在物理小组课外活动中，惠龙小组同学利用两段阻值不同的电热丝R1和R2，设计成高中低三档为的电热器，电路图如图所示，其中R1=2R2，在安全情况下，用三档分别给同一容器中质量相同的水加热（水均为沸腾）．（1）求R1的阻值是多少？（2）电热器用中温档工作时，水温升高8℃消耗的电能是多少？（3）结合表中信息，通过计算分析比较用高温档还是低温档更节能？答案解析部分一、单选题【解析】【解答】将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位较少，电阻较大，故A错误；因串联电路中各处的电流相等，所以，电阻丝上搭接处的电流与其他处的电流相等，故CD错误；由焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此，电阻丝上搭接处电阻较大，造成局部过热，很快又会在搭接处烧断，故B正确．故选B．【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．电阻丝和其他地方的导线串联在电路中（通过的电流相等），通电时间是相同的，而电阻丝的接头处由于接触不良，电阻增大，电流产生的热量多，据此分析原因．2.【答案】C【解析】【解答】ABD、由电路图可知，灯泡L1与滑动变阻器串联后灯泡L2并联；∵并联电路中各支路独立工作、互不影响，∴滑片移动时，灯泡L2实际功率不变、亮暗不变，ABD不符合题意；C、将滑片向右移动时，接入电路中电阻变大，该支路的总电阻变大，∵I=U/R，且该支路两端的电压不变，∴该支路的电流变小，∵P=I2R，且灯泡的亮暗取决于实际功率的大小，∴灯泡L1的实际功率变小，灯泡变暗，C符合题意.故答案为：C.【分析】决定灯泡亮暗程度的物理量是灯泡的实际功率，滑片向右移动时，L1的实际功率变小，灯泡变暗.3.【答案】A【解析】【解答】用一个电阻烧水时消耗的总电能为：W= ，当电阻串联起来后，总电阻R1=2R，要使烧开同一壶水，则做功一样，即，则：= =2×6min=12min．故选A．【分析】两次烧水时所用的总电能相同，由串联后总电阻的变化可求出烧开水所用的时间．4.【答案】D【解析】【解答】解：A．2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，故A错误；B、电能表是测量电路中用电器消耗电能的仪器，故B错误；C、此电能表所在电路的最大电功率P=UI=220V×20A=4400W，故C错误D．因2500r/kW•h表示转盘转1圈，电路中消耗kW•h的电能，所以，电能表转盘转了5r消耗的电能：W= kW•h=0.002kW•h，电风扇的实际功率：P= = =0.1kW=100W，故D正确．故选D．【分析】（1）用电器消耗电能的多少用电能表测量；（2）利用P=UI可求得最大电功率；（3）2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，或者表示转盘转1圈，电路中消耗kW•h的电能，据此求出电能表转盘转了5r消耗的电能，再根据P= 求出电风扇的实际功率．【解析】解答：解：A、甲、乙两灯并联在电路中，电压相等．故A错误．B、两灯的额定电压相同，甲灯的额定功率比乙灯大，根据公式R= ，知甲灯的电阻比乙灯的小．故B 错误．C、加在两灯之间的电压相同，甲灯的功率比乙灯大，根据公式I= 知通过甲灯的电流比乙灯的大．故C正确．D、甲灯比乙灯亮，所以甲灯的功率比乙灯大，根据公式W=Pt可知，在相同时间内甲灯消耗的电能比乙灯多，但题中没有指出在相同时间内．故D错误．故选C．分析：白炽灯的亮度由灯的实际功率决定，灯的实际功率越大灯越亮．两灯并联在电路中，都正常发光，且甲灯比乙灯亮，所以两灯的额定电压相同，甲灯的额定功率比乙灯大．根据公式I= 判断两灯中电流的大小；根据公式R= 判断两灯电阻的大小．6.【答案】A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．7.【答案】C【解析】【解答】电动机是把电能转化为机械能的装置，是非纯电阻电路，所以它的线圈发热功率应该用,来计算，通过线圈的电流，所以.故答案为：C.【分析】对于电动机电路区分是纯电阻电路还是非纯电阻电路，可从从能量转化的角度理解：电能全部转化内能时，是纯电阻电路；电能转化为内能和其他能时，是非纯电阻电路．8.【答案】C【解析】【分析】两灯串联在电路中，则电流一定相等，根据P=I2R和灯泡的亮度可判断两灯泡电阻的大小，灯泡的亮暗取决于实际功率的大小，甲灯比乙灯亮，说明甲灯的实际功率大，则甲灯泡的电阻比乙大。

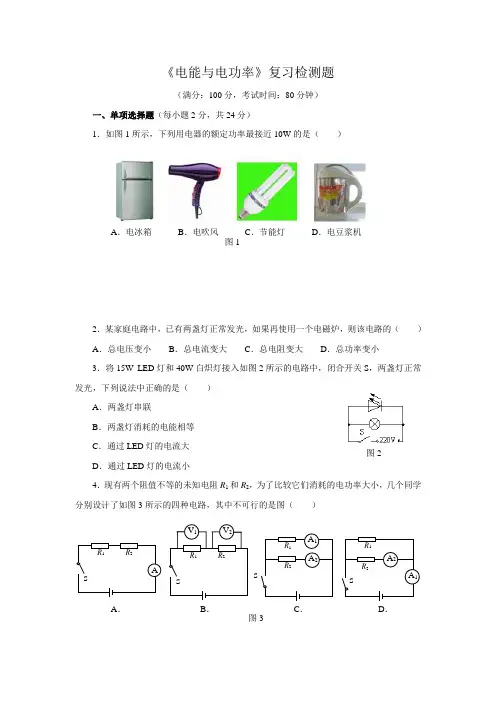

《电能与电功率》复习检测题（满分：100分，考试时间：80分钟）一、单项选择题（每小题2分，共24分）1．如图1所示，下列用电器的额定功率最接近10W 的是（ ）2．某家庭电路中，已有两盏灯正常发光，如果再使用一个电磁炉，则该电路的（ ） A ．总电压变小 B ．总电流变大 C ．总电阻变大 D ．总功率变小3．将15W LED 灯和40W 白炽灯接入如图2所示的电路中，闭合开关S ，两盏灯正常发光，下列说法中正确的是（ ）A ．两盏灯串联B ．两盏灯消耗的电能相等C ．通过LED 灯的电流大 D ．通过LED 灯的电流小4．现有两个阻值不等的未知电阻R 1和R 2，为了比较它们消耗的电功率大小，几个同学分别设计了如图3所示的四种电路，其中不可行的是图（ ）图2A ．B ．C ．D ．图3A ．电冰箱B ．电吹风C ．节能灯D ．电豆浆机图15．电热毯内的电阻丝断了，如果将电阻丝的两个断头搭接后继续使用，电阻丝的搭接处很容易被烧焦，这样做很不安全。

关于搭接处的电阻大小，电阻丝搭接处与其它部分的关系，下列说法中正确的是（ ）A ．电阻较大，与其它部分串联B ．电阻较大，与其它部分并联C ．电阻较小，与其它部分串联D ．电阻较小，与其它部分并联6．小明利用电能表测量某一家用电器的电功率。

当电路中只有这一个用电器连续工作时，测得在1h 内，消耗的电能为0.04kW ∙h ，那么这一用电器可能是（ ）A ．电冰箱B ．普通白炽灯C ．彩色电视机D ．挂壁式空调机 7．为了测定潜水艇的下潜深度，科技人员设计了深度测定仪，测定仪的原理图如图4所示，R 0为定值电阻，F 是传感器，其电阻R 与潜水艇在海水中的深度h 成反比。

当潜水艇缓慢上浮时，电流表的示数I 和电路总功率P 的变化情况分别是（ ）A ．I 变小，P 变大B ．I 变大，P 变大C ．I 变小，P 变小D ．I 变大，P 变小8．如图5是某品牌的抽油烟机，主要部件是LED 灯和抽气扇（电动机）。

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。

第十五章电能与电功率测试题（二）班级：姓名：一、选择题（每题3分，共21分）题号 1 2 3 4 5 6 7答案1、把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是A．通过灯L1的电流大B．通过灯L2的电流大C．灯L1两端的电压大D．灯L2两端的电压大2、把两个分别标有“10V 10W”和“9V 5．4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为A．10V B．15V C．19V D．25V3、为体现低碳经济的理念，上海世博会充分利用太阳能发电技术，其主题馆屋面太阳能板的面积达3×104m2，年发电量3×106 kW·h．若这些电能由火力发电站提供(煤的热值为3×107J／kg，煤完全燃烧释放的内能转化为电能的效率是30%)，则仅此一项每年可节约煤炭的质量为×104kg B．1.2×105kg C．3.6×105kg ×106kg4、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。

在不改变电路连接的情况下，能测出小灯泡额定功率的5、把标有“36V 15W”的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮6、标有"2V1W”字样的小灯泡和标有“20 Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是A．—1V—2V B．”1V—2VC．”lV—1.5V D．”7．下列数据中，符合实际情况的是A．人体感到舒适的温度约为42℃B．八年级物理课本的宽度约为18mmC．教室里日光灯的额定功率约为40W D．做一遍中学生眼保健操的时间约需5skW·h220V 10(20)A 50Hz1250 revs/(kW·h ）6 0 2 5 8二、填空题（每空2分，共30分）8、萍萍家上月末抄表时电能表的示数是 本月末抄表时电能表示数如图所示，若电价为0.6元/度，本月萍萍家应交电费_______.从表盘上你还能获得的信息有:①______________________________； ②______________________________. .9．如图是探究电流产生热量与电阻关系的电路，R 1=5Ω，R 2=10Ω，闭合开关后，电流表示数为1A ．通过电阻R 1的电流 是 A ，通过电阻R 2的电流在10s 内产生的热量 是 ____________J ．10、在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。

第十五章电能与电功率练习沪粤版物理九年级上册一、单选题1．两灯泡L1、L2（R1＝3R2）。

若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3:16B．3:4C．4:3D．1:32．如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V3W”，忽略温度对小灯泡电阻的影响。

只闭合开关S2，当滑动变阻器的滑片从b 端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。

在保证电路安全的情况下，下列说法不正确的是（）A．L1:4 bR R:B．电源电压U=18VC．R1的阻值为24ΩD．开关均闭合，R2的变化范围为8~24Ω3．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（）A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值4．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能5．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V6．如图所示的电路中，电源电压U保持不变。

沪粤版九年级物理上册第十五章：电能和电功率单元测试一、单选题（本大题共13小题）1.直接测量消耗电能的多少可以用（）A. 电能表B. 电压表C. 电流表D. 秒表2.家用电能表抄见数所用的单位是（）A. 千瓦B. 千瓦时C. 库仑D. 伏特3.以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A. 电风扇B. 电炉C. 电熨斗D. 电水壶4.如图所示的家用电器中，利用电流的热效应来工作的是（）A. 电视机B. 洗衣机C. 电风扇D. 电取暖器5.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为D. 电饭锅加热煮饭时的功率约为100W6.李芳家的电能表上标着“”她用该电能表测家中用电器的功率：她仅让这个用电器工作，观察到电能表1 min内的转盘转了15转，则她测量的用电器的功率为( )A. 30 WB. 100 WC. 300 WD. 1800 W7.甲和乙两灯的额定电压均为6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是（）A. 将两灯并联在4V的电源两端,电路总功率为4WB. 将两灯串联,使其中一个灯泡正常发光,电源电压最大为9VC. 将两灯串联起来,并保证都发光且不被烧坏时,甲灯比乙灯亮D. 将两灯并联在6V的电源两端,干路电流为8.有两只分别标有”6V3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. 和正常工作时的电流一样大B. 和串联在一起同时使用时,两灯一样亮C. 和并联在一起同时使用时,两灯消耗的功率一样大D. 将串联在一个的电阻,接在电源电压为12V的电路中,也能正常发光9.小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。

第15章 电能与电功率 单元测试卷一、选择题1．下列过程中，电能转化为机械能的是（ ） A ．灯泡发光 B ．给蓄电池充电 C ．风力发电D ．电动机带动水泵抽水2．小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L 1正常发光，L 2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（ ） A ．灯泡L 2发生了断路 B ．灯泡L 2发生了短路C ．由于灯泡L 2的电阻较大，其实际功率较小D ．由于灯泡L 2的电阻较小，其实际功率较小 3．表示电流做功快慢的物理量是（ ） A ．电压B ．电功C ．电功率D ．电阻4．关于家庭电路，下列说法正确的是（ ） A ．空气开关“跳闸”一定是出现了短路 B ．工作的用电器越多，总电阻越大 C ．电能表是测量总电功率的D ．安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联 5．下列白炽电灯正常发光时，亮度最亮的是（ ） A ．“PZ 220V 15W” B ．“PZ 220V 25W” C ．“PZ 220V 40W” D ．“PZ 220V 60W”6．将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A ，则它的实际功率（ ） A ．小于15WB ．等于15WC ．大于15WD ．不能确定7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V 的电源上，两灯都发光，则（ ） A ．甲灯较亮 B ．乙灯较亮 C ．两灯一样亮 D ．无法判断8．把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是（）A．灯L1正常发光B．灯L2正常发光C．两灯都能正常发光D．两灯都不能正常发光二.填空题9．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为kW•h，应付电费元（按每度电均价0.5元计算）．10．某灯泡上标有“PZ220﹣40”的字样，“PZ”表示普通白炽灯，它的额定功率是 W，正常发光时灯丝的电阻是Ω、工作电流是 A．11．如图是一个小灯泡的电流和电压变化规律图象，物理学中叫做伏安特性图象．由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是 W．12．某导体的电阻是2Ω，当它通过1A的电流时，导体的功率是 W；通电1min，导体上产生的热量是 J．13．家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是A；正常工作时用电器总功率不能超过 W．14．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是三.实验探究题（第15题13分，第16题6分，共19分）15．在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样．小丽设计了实验电路图，如图甲所示．她还连接了部分实验电路，如图乙所示．（1）请在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片P向右滑动时灯泡变亮．（2）连接电路前，开关应；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到端（选填“左”或“右”）．（3）连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压．请帮助她分析电路出现故障的可能原因：．（4）小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为 A，则灯泡的额定功率为 W．16．小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验．（1）请你在虚线框内设计出该实验的电路图；（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮．根据他观察的现象和实验数据分析，可得出的结论是；（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算．根据小明的计算结果找出电阻随电压变化的规律是；这一规律产生的主要原因是．四.计算题17．某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算（答案保留两位小数）（1）洗衣机正常洗涤时的工作电流．（2）洗衣机在额定电压下工作时消耗的最大功率．（3）某一次洗涤共用了0.5h，耗电多少度？18．有一种WSJ﹣60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的水在额定电压下烧开需时5min，已知外界气压为1标准大气压，水的比热容c=4.2×l03J/（kg•℃）．求：（1）水吸收的热量．（2）电热壶的效率．（3）小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？五.综合能力题（19题8分，20题7分，共15分）19．人类正面临能源危机，为选用节能交通信号灯的灯泡，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．有关数据如表：（1）请根据以上材料说明使用LED灯的两个优点：①；②．（2）LED灯正常工作时的电流是 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为kW•h，这么多能量可将 kg的水从=4.2×103J/（kg•℃），结果保留两位小数）20℃加热到100℃．（c水20．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：（10Ω）、导线若干．半导体电阻、电源、电流表（0﹣0.6A）、开关、定值电阻R的作用是什么？（1）定值电阻R（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．（3）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少？第15章电能与电功率单元测试卷参考答案与试题解析一、选择题1．下列过程中，电能转化为机械能的是（）A．灯泡发光B．给蓄电池充电C．风力发电D．电动机带动水泵抽水【考点】电功的实质．【专题】电能和电功率．【分析】做功总是伴随着能量的转化，电功也不例外．用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．【解答】解：A．灯泡发光时，是将电能转化为光能和热能，故A不符合题意；B．给蓄电池充电时，是将电能转化为化学能，故B不符合题意；C．风力发电时，是将风的机械能转化为电能，故C不符合题意；D．电动机带动水泵抽水时，是将电能转化为机械能，故D符合题意．故选D．【点评】本题考查学生对电功的实质以及能量之间的相互转化的了解和掌握，是一道基础题．2．小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小【考点】电功率的计算；串联电路的电流规律．【专题】应用题；电能和电功率．【分析】（1）用电器短路时，用电器不能工作；串联电路中发生断路时，所以用电器均不能工作；（2）灯泡亮度由灯泡实际功率决定，L1正常发光，L2只能微弱发光，可判断出两灯实际功率的大小，由电路图可知，两灯泡串联，通过两灯泡的电流相等，根据电功率公式P=I2R 分析灯泡电阻大小；【解答】解：A、灯泡L2发生了断路时，两灯泡均不能发光，故A不合理；B、灯泡L2发生了短路时，L2不能发光，故B不合理；CD、两灯泡串联，L1正常发光，L2只能微弱发光，说明灯L1的实际功率较大，灯L2的实际功率较小；但因两灯泡串联，通过两灯的电流相等，根据P=I2R可知，L1的电阻较大，L2的电阻较小，故C不正确，D正确．故选D．【点评】本题主要考查的是学生对短路、断路的认识，以及对串、并联电路的电压、电流的特点的了解和掌握，要注意灯泡的亮暗取决于实际功率的大小．3．表示电流做功快慢的物理量是（）A．电压B．电功C．电功率D．电阻【考点】电功率．【分析】由电压、电功、电功率、电阻的物理意义进行选择．【解答】解：电压是形成电流的原因；电功是表示电流做功多少的物理量；电功率是表示电流做功快慢的物理量；电阻是指导体对电流的阻碍作用；故选C．【点评】对电学物理量的物理意义要了解，属于基本概念．4．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是出现了短路B．工作的用电器越多，总电阻越大C．电能表是测量总电功率的D．安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联【考点】家庭电路电流过大的原因；串联电路和并联电路的辨别；家庭电路的连接．【分析】家庭电路中电流过大的原因主要有两个，一是用电器短路，二是用电器的总功率过大．家庭电路的连接方式是并联．电能表是测量电功的仪器．根据以上知识，对每个选项分别做分析．【解答】解：A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大．故A错误．B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小．故B错误．C、电能表是测量电功的仪器，就是消耗电能的多少．故C错误．D、吊灯的三个灯泡互相不影响，连接方式是并联．正确．故选：D．【点评】本题考查学生对家庭电流连接方式、电流过大原因和电能表作用的理解情况．5．下列白炽电灯正常发光时，亮度最亮的是（）A．“PZ 220V 15W”B．“PZ 220V 25W”C．“PZ 220V 40W”D．“PZ220V 60W”【考点】实际功率．【专题】电能和电功率．【分析】当灯正常发光时，其实际功率等于额定功率，而灯的亮度取决于灯的实际功率，据此进行解答．【解答】解：∵白炽电灯正常发光时，其实际功率等于额定功率，∴D选项中灯泡的实际功率最大，∵灯的亮度取决于灯的实际功率，∴D选项中灯泡最亮．故选：D．【点评】知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键．6．将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率（）A．小于15W B．等于15W C．大于15W D．不能确定【考点】电功率的计算；实际功率．【专题】计算题．【分析】（1）由灯泡的额定电压和额定功率，利用R=计算灯泡的阻值；（2）灯泡的阻值不变，利用P=I2R计算灯泡的实际电功率．【解答】解：由“12V 15W”知灯泡的额定电压为：12V，额定功率为：15W；∴灯泡的电阻是：R===9.6Ω；灯泡的实际电功率是：P实=I实2R=（1A）2×9.6Ω=9.6W；故选A．【点评】当用电器的实际电流小于额定电流时，实际功率就小于额定功率．7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮 D．无法判断【考点】实际功率．【专题】电能和电功率．【分析】由灯泡铭牌可知灯泡的额定电压与额定功率，由电功率的变形公式可以求出灯泡的阻值；由串联电路特点及电功率公式P=I2R可以比较两灯泡串联时灯泡的功率关系，然后判断哪个灯泡亮．【解答】解：∵P=，∴灯泡电阻R 甲===7.6Ω，R 乙===5Ω，∵R 甲＞R 乙，串联电路电流相等，∴由P=I 2R 可知，甲灯的实际功率大于乙灯的实际功率，故两灯泡串联时，甲灯较亮； 故选A ．【点评】本题考查电功率的计算及串联电路的电流规律，关键熟练应用电功率公式及其变形公式、串联电路的特点．8．把标有“6V 3W”和“12V 3W”字样的两个灯泡L 1、L 2串联在15V 的电源上，下列说法正确的是（ ）A ．灯L 1正常发光B ．灯L 2正常发光C ．两灯都能正常发光D ．两灯都不能正常发光【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电功率的计算；额定功率；实际功率． 【专题】计算题；压轴题．【分析】已知两灯泡的额定电压和额定功率，根据公式R=求出灯泡的电阻，还知道电源电压，根据公式I=求出电路电流，再利用公式P=I 2R 求出各自的实际功率，与额定功率进行比较，即可得出结论．【解答】解：灯泡L 1电阻R 1===12Ω，灯泡L 2电阻R 2===48Ω，电路电流为I===0.25A ，灯泡L 1的实际功率P 3=I 2R 1=（0.25A ）2×12Ω=0.75W ＜3W ， 不能正常发光．灯泡L 2的实际功率P 4=I 2R 2=（0.25A ）2×48Ω=3W=3W ， 所以能正常发光． 故选B ．【点评】本题考查串联电路中电流与电压的规律，实际功率与额定功率的比较，欧姆定律和电功率公式及其变形的灵活运用，关键是计算灯泡的电阻和电路的总电流．二.填空题9．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为40 kW•h，应付电费20 元（按每度电均价0.5元计算）．【考点】电能表参数的理解与电能的求法．【专题】计算题；应用题．【分析】电能表月初与月末的读数之差就是当月消耗的电能，消耗的电能与每度电均价的乘积就是应付的电费．【解答】解：小华家5月份消耗的电能为2178.2kw•h﹣2138.2kw•h=40kw•h，应付电费40kw•h×0.5元/kw•h=20元．故答案为：40；20．【点评】本题考查电能表的读数以及家庭消耗电能的计算和电费的计算，关键是计算消耗的电能．10．某灯泡上标有“PZ220﹣40”的字样，“PZ”表示普通白炽灯，它的额定功率是40 W，正常发光时灯丝的电阻是1210 Ω、工作电流是0.18 A．【考点】电功率的计算；欧姆定律的应用．【专题】计算题；应用题．【分析】从灯泡的铭牌上可以看出灯泡的额定电压和额定功率，根据公式R=可求灯泡的电阻，根据公式I=可求工作电流．【解答】解：灯泡的额定功率为40W，灯泡的电阻R===1210Ω，工作电流I===0.18A．故答案为：40；1210；0.18．【点评】本题考查额定功率、电阻和电流的计算，关键是公式及其变形的灵活运用，还要认识灯泡的铭牌．11．如图是一个小灯泡的电流和电压变化规律图象，物理学中叫做伏安特性图象．由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为10 Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是0.6 W．【考点】欧姆定律的应用；电功率的计算．【专题】计算题；压轴题；信息给予题．【分析】由伏安特性图象（U﹣I图象）得出（1）当小灯泡在U=4V时，通过灯丝的电流值，利用欧姆定律求电阻；（2）当通过灯丝的电流I=0.3A时，加在灯两端的电压，利用P=UI计算灯的电功率．【解答】解：由伏安特性图象（U﹣I图象）得出（1）当U=4V时，I=0.4A，（2）当I′=0.3A时，U′=2V，P′=U′I′=2V×0.3A=0.6W故答案为：10，0.6【点评】会由伏安特性图象（U﹣I图象）得出信息（1）根据加在小灯泡两端的电压值，找出通过灯丝的电流值；（2）根据通过灯丝的电流值，找出加在小灯泡两端的电压值．12．某导体的电阻是2Ω，当它通过1A的电流时，导体的功率是 2 W；通电1min，导体上产生的热量是120 J．【考点】电功率的计算；焦耳定律．【专题】计算题；压轴题．【分析】导体是纯电阻，已知电阻和电流，可利用公式P=I2R计算电功率，再利用公式Q=W=Pt计算热量．【解答】解：∵R=2Ω，I=1A，∴P=I2R=（1A）2×2Ω=2W，又∵t=1min=60s，∴Q=W=Pt=2W×60s=120J．故答案为：2，120．【点评】本题考查了利用公式P=I2R计算电功率，以及对热量的计算，需要注意的是：P=I2R和P=这两个公式在电功率计算题里要经常用到，注意计算时的单位变换要正确．13．家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是10 A；正常工作时用电器总功率不能超过2200 W．【考点】电能表参数的理解与电能的求法．【专题】电能和电功率．【分析】从电能表上可以看出标定电流；已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．【解答】解：电能表的标定电流为10A；正常工作时用电器总功率不能超过P=UI=220V×10A=2200W．故答案为：10；2200．【点评】本题考查电功率的计算，关键是公式的应用，难点是对电能表各个参数物理意义的正确理解14．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是乙灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是5：3 ．【考点】电功率的计算；影响电阻大小的因素；电功的计算．【分析】两灯泡钨丝长短一样，灯丝粗的电阻小，额定功率大，两灯串联电流相同，时间相同，比较消耗的电能之比就是比较电阻之比，计算出两灯的电阻即可比较．【解答】解：两灯泡钨丝长短一样，灯丝粗的电阻小，额定功率大，乙的额定功率大，所以灯丝粗的是乙灯．，，两灯串联电流相同，时间又相同，．故答案为：乙；5：3．【点评】本题考查电功率的计算，影响电阻大小的因素，电功的计算，关键是求出两灯的电阻．三.实验探究题（第15题13分，第16题6分，共19分）15．在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样．小丽设计了实验电路图，如图甲所示．她还连接了部分实验电路，如图乙所示．（1）请在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片P向右滑动时灯泡变亮．（2）连接电路前，开关应断开；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到左端（选填“左”或“右”）．（3）连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压．请帮助她分析电路出现故障的可能原因：小灯泡开路．（4）小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为0.3 A，则灯泡的额定功率为0.75 W．【考点】探究用电器的电功率实验；实物的电路连接；滑动变阻器的使用；电功率的计算．【专题】实验题；作图题．【分析】（1）滑动变阻器要“一上一下”的接入；（2）为了保护电路，连接电路时，开关要断开，滑片P置于使连入电阻最大的位置；（3）电压表有示数，说明问题出在电压表两接线柱之间的电路，短路不对（这样电压表示数为0），只能是开路：小灯泡处开路；（4）灯泡正常发光，所加电压为额定电压U=2.5V，读出电流表的示数，利用P=UI求额定功率．【解答】解：（1）“一上一下”的接入滑动变阻器，如右图；（2）为了保护电路，连接电路时开关要断开，滑片P置于使连入电阻最大的位置，即左端；（3）闭合开关，发现灯泡不亮，电流表无示数，说明问题出在电压表两接线柱之间的电路，小灯泡开路；（4）凋节滑动变阻器，使灯泡正常发光，此时灯两端电压为额定电压U=2.5V时，I=0.32A，所以小灯泡的额定功率P=UI=2.5V×0.3A=0.75W．故答案为：（1）实物连接图右图所示；（2）断开，左；（3）小灯泡开路（4）0.3A，0.75W．【点评】本题涉及电流表读数、滑动变阻器的使用、电功率的计算，虽综合性强，但都属于基础知识，难度适中．16．小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验．（1）请你在虚线框内设计出该实验的电路图；（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮．根据他观察的现象和实验数据分析，可得出的结论是灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮；（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算．根据小明的计算结果找出电阻随电压变化的规律是灯丝的电阻随温度的升高而增大；这一规律产生的主要原因是灯泡的电阻与温度有关．【考点】探究用电器的电功率实验；电路图设计．【专题】计算题；作图题；压轴题；实验探究题．【分析】（1）由实物图画电路图的方法：画出电源符号，从电源的正极开始，按照电流的方向，依次串联各元件，到电源的负极，最后把电压表并联在灯泡两端．注意滑动变阻器与实物图中接入的部分对应．（2）由表中数据可知第一次实验时的功率为0.60W，第三次实验时的功率为0.78W，都比第二次实验时的电功率大，由此可得出第一次比第二次亮，第三次比第一次更亮的结论．（3）比较表中数据10.42Ω、9.09Ω、11.54Ω可知，电压影响到灯丝的温度，原因是灯丝电阻与温度有关．【解答】解：（1）画出电源符号，从正极出发，依次画出开关、滑动变阻器、灯泡、电流表的符号，到电源的负极，电压表并联在滑动变阻器两端．如下图所示：（2）由表中数据0.60W、0.44W、0.78W可知：灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮．故答案为：灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮．（3）比较表中数据10.42Ω、9.09Ω、11.54Ω可知，当灯泡电压增大时，灯丝温度升高，灯丝电阻增大，所以这一规律产生的主要原因是灯丝电阻与温度有关．故答案为：灯丝的电阻随温度的升高而增大；灯泡的电阻与温度有关．【点评】分析实验数据，从实验数据中总结实验结论，这种考查对学生的要求较高，也是现代生活的需要，应认真审题逐步加强这方面的能力的培养．四.计算题17．某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算（答案保留两位小数）（1）洗衣机正常洗涤时的工作电流．（2）洗衣机在额定电压下工作时消耗的最大功率．（3）某一次洗涤共用了0.5h，耗电多少度？【考点】电功率的计算；物理量的单位及单位换算；电功的计算．【专题】计算题；应用题；压轴题；信息给予题．【分析】（1）已知洗涤功率和额定电压，根据公式I=可求洗衣机正常洗涤时的工作电流．（2）已知洗衣机允许通过的最大电流，根据公式P=UI可求洗衣机在额定电压下工作时消耗的最大功率．（3）已知洗涤功率和工作时间，根据公式W=Pt可求消耗的电能．【解答】解：（1）洗衣机正常洗涤时的工作电流I===1.5A．答：洗衣机正常洗涤时的工作电流是1.5A．（2）洗衣机在额定电压下工作时消耗的最大功率P大=UI大=220V×5A=1100W．答：洗衣机在额定电压下工作时消耗的最大功率1100W．（3）消耗电能W=Pt=0.33kw×0.5h≈0.17kw•h．答：消耗电能0.17度．【点评】本题考查电流、最大功率、消耗电能等的计算，关键是公式及其变形的灵活运用，难点是根据所给信息自己找出有用的数据，解题过程中还要注意单位的换算．18．有一种WSJ﹣60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的水在额定电压下烧开需时5min，已知外界气压为1标准大气压，水的比热容c=4.2×l03J/（kg•℃）．求：（1）水吸收的热量．（2）电热壶的效率．（3）小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？【考点】热量的计算；密度公式的应用；能量利用效率；电功的计算． 【专题】计算题；压轴题；信息给予题；学科综合题．【分析】（1）从铭牌知道电热壶的容积，利用密度公式求水的质量，又知道在一标准大气压下水的沸点为100℃，可以求出水的末温，利用吸热公式求水吸收的热量； （2）水吸收的热量是有用能量，电流做功消耗的电能为总能量，利用效率公式求电热壶的效率；（3）由题知电热壶的额定电压和工作时间，而电壶的电阻不变，所以应该利用公式W=求解电功；在额定电压和实际电压下烧开相同的水需要的电能是相同的，列出实际电压和额定电压表示的电功等式，联立便可求解实际电压． 【解答】解：（1）由铭牌知： v=500ml=500×10﹣6m 3，m=ρV=1.0×103kg/m 3×500×10﹣6m 3=0.5kg ；Q 吸=cm （t ﹣t 0）=4.2×103J/（kg•℃）×0.5kg×（100℃﹣20℃）=1.68×105J ； （2）电热壶在额定电压下工作5min 消耗电能： W 电=Pt=800W×300s=2.4×105J ；η=×100%=×100%=70%；（3）由题意可知都是烧开一满壶20℃的水，则在实际电压下消耗的电能等于在额定电压下消耗的电能： W 实=W 额， 即：=，∴U 实=U 额×==200V ；答：（1）水吸收的热量是1.68×105J；（2）电热水壶的效率是70%；（3）当时的实际电压是200V．【点评】这是一道学科内的综合题目，考查了热量的计算问题，电功的计算和效率的求解，要求准确书写公式，代入数据时需要注意单位换算．五.综合能力题（19题8分，20题7分，共15分）19．人类正面临能源危机，为选用节能交通信号灯的灯泡，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．有关数据如表：（1）请根据以上材料说明使用LED灯的两个优点：①发光效率高、节能降耗；②或响应时间短、环保、额定电压低（安全电压）以上任意写出两点均可．（2）LED灯正常工作时的电流是0.5 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为0.88 kW•h，这么多能量可将9.43 kg的水从20℃加热到100℃．（c=4.2×103J/（kg•℃），结果保留两位小数）水【考点】电功与热量的综合计算．【专题】应用题；简答题；压轴题；信息给予题．【分析】（1）阅读题目中的文字和表格可以发现，LED灯电压低，功率小，响应时间短，故可从以上几点进行分析其优点．（2）由功率公式可求出工作电流，由两灯的功率之差可求出10小时节约的电能，由比热可求出能将多少水加热到100℃．【解答】解：（1）阅读题目中的文字和表格可以发现，LED灯和白炽灯相比有明显的优点：在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高；LED灯的额定电压低，人直接接触不会触电；LED灯响应时间短，也就是从开始发光到正常发光所用的时间短；LED灯额。

沪粤版九年级物理上册第十五章 电能与电功率 同步练习一、单选题（本大题共10小题） 1. 家用电器已进入千家万户，下列家用电器中，主要用来将电能转化成机械能的是（ ）A. 电饭锅B. 电风扇C. 电褥子D. 电熨斗 2. 下列用电器中，利用电流热效应工作的是（ ）A. 电暖气B. 计算器C. 电视机D. 笔记本电脑3. 下列家用电器中 利用电流热效应的是A. 电风扇B. 电饭锅C. 电脑D. 电视机4. 如图所示电路，电源两端电压为6V 且保持不变，当只闭合开关S 1时，电流表的示数为0.5A ；只闭合开关S 2时，电流表的示数为0.2A ；只闭合S 3时，电流表的示数为0.6A ．下列说法错误的是（ ） A. 只断开开关 时,电流表的示数为 B. 电阻 ,C. 只闭合开关 时,电阻 消耗的电功率是D. 三个开关都闭合时,电流表的示数为 5. 下列有关物理量的估计，符合实际的是（ ）A. 家用电热壶工作时的功率约为25WB. 洗澡水的温度大约是C. 普通家用照明灯的工作电流约为D. 对人体安全的电压为56V6. 小萌在更换灯泡时发现灯泡上标有“220V 40W ”的字样。

下列说法中正确的是（ ）A. 该灯泡只能在220V 电压下工作B. 该灯泡的实际功率是40W 不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W7. 将规格为“6V 3W ”的灯L 1和规格为“6V 6W ”的灯L 2串联在电压为6V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ） A. 与 灯丝电阻之比为1：2 B.灯与 灯实际功率之比为1：2 C. 两灯均不能正常发光,灯 更亮些 D. 两灯消耗的总功率为2W8. 如图所示的电路中，当开关S 断开，甲、乙两表为电流表时，示数之比I 甲：I 乙=3：5；当开关S 闭合，甲、乙两表为电压表时，则R 1与R 2消耗的功率之比P 1：P 2为（ ） A. 2：5 B. 5：2 C. 2：3 D. 3：29. 如图甲所示的电路中，电源电压保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电压表示数U 与电流表示数I 的关系图象如图乙所示，下列判断正确的是（ ）A. 电源电压为4VB. 电路总功率的最大值为C. 电功率的最小值为D. 的最大阻值为10.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为（）A. 4：1B. 5：1C. 1：4D. 1：5二、填空题（本大题共5小题）11.一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为______Ω；当其两端电压为110V时，该电炉的实际功率为______W．（不计温度对电阻的影响）12.有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个______Ω的电阻．若通电10s，整个电路电流所做的功为______J．13.标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现______灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则______灯泡更亮一些（以上两空选填“甲”或“乙”）。

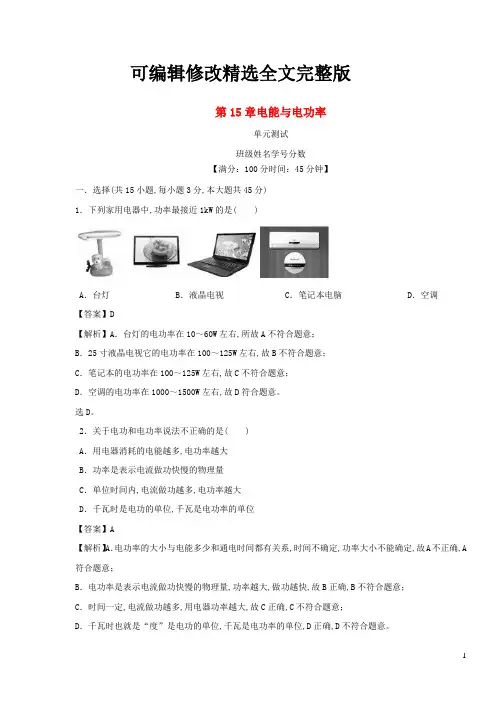

可编辑修改精选全文完整版第15章电能与电功率单元测试班级姓名学号分数【满分：100分时间：45分钟】一．选择(共15小题,每小题3分,本大题共45分)1．下列家用电器中,功率最接近1kW的是( )A．台灯 B．液晶电视 C．笔记本电脑 D．空调【答案】D【解析】A．台灯的电功率在10～60W左右,所故A不符合题意；B．25寸液晶电视它的电功率在100～125W左右,故B不符合题意；C．笔记本的电功率在100～125W左右,故C不符合题意；D．空调的电功率在1000～1500W左右,故D符合题意。

选D。

2．关于电功和电功率说法不正确的是( )A．用电器消耗的电能越多,电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内,电流做功越多,电功率越大D．千瓦时是电功的单位,千瓦是电功率的单位【答案】A【解析】A．电功率的大小与电能多少和通电时间都有关系,时间不确定,功率大小不能确定,故A不正确,A 符合题意；B．电功率是表示电流做功快慢的物理量,功率越大,做功越快,故B正确,B不符合题意；C．时间一定,电流做功越多,用电器功率越大,故C正确,C不符合题意；D．千瓦时也就是“度”是电功的单位,千瓦是电功率的单位,D正确,D不符合题意。

故选A。

3．可调节台灯的电路是由一只灯泡和一个电位器(滑动变阻器)串联组成的。

调节电位器的旋钮使灯由亮变暗的过程中,电路的总功率将( )A．变小 B．变大 C．不变 D．无法确定【答案】A【解析】灯泡变暗,电位器的电阻变大,总电阻变大,电压不变,所以总功率变小,故BCD不符合题意,A符合题意。

故选A。

4．如图所示电路中,电源电压不变,开关S由断开到闭合,下列说法正确的是( )A. 电路总电阻变大B. 电路总功率变小C. 电压表示数变小D. 电流表示数变大【答案】D【解析】电源电压不变,则各支路互不影响,故ABC不符合题意,D符合题意。

故选D。

5．(多选)灯L1和L2分别标有“4V 8W”和“8V 32W”,把它们与“4A 10Ω”的滑动变阻器串联后接在12伏的电源上,如图所示,当滑片P由b向a滑动时,若电阻不随温度变化,则( )A．两灯都变亮,且一样亮B．两灯都变亮,因为L2的额定功率大,所以比L1更亮C．两灯都变亮,且L1首先正常发光D．两灯都变亮,且L1可能先烧毁【答案】ACD【解析】AB．灯L1的电阻22111(4)28U VRP W===Ω,灯L2的电阻22222(8)232U VRP W===Ω,所以在串联电路中,因为电流相等,由P=I 2R 可知,两灯泡的实际功率相等,所以两灯泡一样亮；当滑片P 由b 向a 滑动时,滑动变阻器阻值变小,总电阻变小,电源电压不变,电路中电流变大,所以灯泡变亮,故A 符合题意,B 不符合题意；CD ．因为L 1的额定功率小于L 2的额定功率,所以当滑片由b 向a 滑动时,L 1首先正常发光,也可能先烧毁,故CD 符合题意。

电能与电功率一、单选题1．估测是物理中常用的一种方法，对下列物理量的估测合理的是（）A．人体的电阻大约为10Ω B．手机电池的电压约为1.5VC．台灯正常工作时的电流约为5A D．家用电冰箱正常工作时的电流约为1A2．如图所示，电源电压不变，闭合开关，滑动变阻器的滑片向右移动，以下说法中正确的是（）A．电压表的示数和电流表的示数都变小B．电压表的示数和电流表的示数都变大C．电压表示数与电流表示数的比值变小D．定值电阻R的电功率变小3．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A．图一中A灯比B灯暗B．图二中A灯比B灯暗C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大4．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A。

线圈的电阻为0.5Ω。

则在1min内电动机消耗的电能及产生的热量分别A．720J 、720J B．720J、600J C．720J 、120J D．600J、120J5．如图是探究电流产生热量与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电阻的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小6．如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（）A．不能在ab两点间接入一个电流表B．在a、b两点间接入一个合适的电压表时，电压表有明显示数C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2WD．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光7．在电源电压恒定、R0阻值已知的情况下，只用电流表测量额定电流为I额的小灯泡的电功率）下列四种设计方案不能得到灯泡额定功率的是（）A．B．C．D．二、多选题8．某同学在做电学实验时，接了如图所示的电路，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．滑动变阻器阻值变化的范围是4Ω～10ΩC．电路的最小功率是1.35WD．灯泡的最大功率是1.25W9．如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝。

15.1 《电能与电功》同步练习一、选择题。

1、下列家用电器中，正常工作一小时耗电最接近1kW•h的是（）A．电子表 B．手电筒 C．电视机 D．空调机2、学习物理需要特别细心，不小心就容易出错.你认为下列等量关系正确的是（）A．1kW·h=3.6×106J B．1kg/m3=1g/cm3 C．1km/h=3.6m/s D．1kg=9.8N3、已知R1：R2＝2：3，将它们串联接到电路中，相同时间内消耗电能之比为（）A. 3：2B. 2：5C. 3：5D. 2：34、如图所示是安装在家庭电路中的电能表，它测量的物理量是（）A. 电流B. 电压C. 电能D. 电阻5、以下家用电器中，工作时能量转化的主要形式与其他三个用电器不同的是（）A. 电风扇B. 电炉C. 电熨斗D. 电水壶6、下列四种用电器，其中主要是利用电流热效应来工作的是( )A. 电风扇B. 电冰箱C. 电视机D. 电水壶7、如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1＜R2）分别按图中的四种方式连接放入水槽，并接入相同电源．通电相同时间后，水温最高的是（）A. B. C. D.8、下列用电器中，可以将电能转化为机械能的是（）A. 电动机B. 电灯C. 电熨斗D. 电烙铁9、在如图所示的电路中，电阻R1＞R2．当开关S闭合后，在相同时间内，下列说法中正确的是（）A. 电流通过R1、R2所做的功W1＞W2B. 电流通过R1、R2所做的功W1＜W2C. 电流通过R1、R2所做的功W1＝W2D. 无法比较10、一台“220V 60W“的电风扇、一盏“36V 60W“的白炽灯和一只“110V 60W“的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是（）A. 电风扇最多B. 电热器最多C. 白炽灯最多D. 三者一样多二、填空题。

1、电能和电功的国际单位是______，常用单位是__________，符号是________。

九年级物理上册新版粤教沪版：第十五章章末1一、选择题1．初中物理九年级上粤沪版第15章卷1如图甲，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）．图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是（）A．电源电压为50VB．R1的阻值为5ΩC．当R2的功率为120W时，电路消耗的总功率为200WD．滑动变阻器连入阻值的范围为4～45Ω【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，两电阻串联接入电路，ab两点间电压是滑动变阻器两端电压；由图乙所示图象求出电压与电流的对应值，由串联电路特点及欧姆定律列方程，可以求出电源电压与电阻R1的阻值；由图丙求出R2消耗的功率为120W时的电路电流，由P=UI求出电路消耗的总功率；根据滑动变阻器两端电压，由欧姆定律可以求出滑动变阻器接入电路的阻值范围。

【解答】A、由图乙所示图象可知：I=1A时U2=45V，I′=5A时U2′=25V，设电源电压是U，∵I=，∴电阻R1两端电压U1=IR1，由串联电路特点可知，U=U2+IR1，则U=45V+1A×R1；U=25V+5A×R1；解得：U=50V，R1=5Ω；故AB正确；C、由图丙可知，当R2的功率为120W时，电路电流为4A，则电路消耗的总功率P=UI=50V×4A=200W，故C正确；D、由图乙所示图象可知：I=1A时U2=45V，I′=5A时U2′=25V，∵I=，∴滑动变阻器接入电路的阻值R最大===45Ω，R最小===5Ω，则滑动变阻器接入电路的阻值范围是5Ω～45Ω，故D错误；本题选错误的，故选D。

【点评】本题是一道图象图，难度较大，分析清楚电路结构、由图象获取所需信息、熟练应用串联电路特点及欧姆定律、电功率公式即可正确解题。

2．初中物理九年级上粤沪版第15章卷1如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝。

沪粤版九年级——电能与电功率一、填空题(每空2分，共20分)1.如图所示为小晴亲手制作的电风扇.电风扇在工作时，电能主要转化为能.2.如图是某用电器工作时电功率与时间的关系图像，则图中阴影部分的面积表示的物理量是 .3.1 kW·h的电能可使10盏“220 V40 W”的日光灯正常工作h.4.某品牌炖锅有高温、低温两挡，它的内部简化电路如图所示，当开关S1和S2都闭合时，电炖锅处于 (填“高”或“低”)温挡.5.一根电阻丝的电阻是10 Ω，通过2 A的电流时，1 min内产生的热量是 J.6.某品牌电热饮水机加热功率为800 W、保温功率为40 W，如果饮水机一天(按24 h计算)有2 h处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电kW·h.7.如图所示是小明家的电能表，他家现已接入用电器的总功率为2 000 W，还可以接入的用电器最大功率为 .8.小张家有一台标有“220 V 1 000 W”的电热水器，若关闭其他用电器，让该热水器单独接在电能表上，正常工作15 min，发现电能表的指示灯闪烁了300次，这只电能表上应标有“imp/(kW·h)”字样.9.把标有“6 V 6 W”的L1和标有“3 V 6 W”的L2并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，忽略灯丝电阻随温度的变化，则电源两端电压是 V.10.如图甲所示是通过灯泡L的电流跟其两端电压的关系的图像，现将L与阻值为10 Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8 W，则此时定值电阻R的电功率是 W.二、选择题(每题2分，共14分)11.下列家用电器中，利用电流热效应工作的是( )12.小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是( )A.电能表的额定功率为1 500 WB.电能表的标定电流为5 AC.拍照片时，小明家已消耗的电能为9 316 kW·hD.拍照片时，小明家已消耗的电能为931.6 J13.下列说法中正确的是( )A.电功率是表示电流通过用电器时做功多少的物理量B.电流做功的过程就是电能转化成其他形式的能的过程C.千瓦、千瓦时都是电功率的单位D.电功率大的用电器消耗的电能一定多14.如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭着等量的空气，R1＝R2＝R3，当开关S闭合后，下列说法中正确的是( )A.该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B.通过电阻R1和R2的电流相等C.通电一段时间后，右边U形管内液面的高度差比左边小D.该实验装置是利用U形管中液体的热胀冷缩来反映电阻产生热量的多少的15.如图所示是一种输液时所用的报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触动警报器(图中未画出)报警，则M接触药液后( )A.M的电阻R M变大B.电路消耗的总功率变大C.电压表与电流表的示数的乘积不变D.电压表与电流表的示数之比变大16.甲、乙两个灯泡的铭牌上分别标有“220 V 25 W”和“220 V 100 W”，若两灯丝长短相同，关于这两个灯泡的描述正确的是( )A.甲灯的灯丝粗，电阻大B.甲灯的灯丝细，电阻大C.乙灯的灯丝细，电阻小D.乙灯的灯丝粗，电阻大17.如图，灯泡标有“6 V 6 W”字样，R为定值电阻，电源电压保持6 V不变，闭合开关S时，电阻R消耗的功率为1 W，不考虑灯丝电阻随温度的变化，则下列说法中正确的是( )A.灯泡消耗的功率小于6 W但大于5 WB.灯泡消耗的功率为5 WC.灯泡消耗的功率一定小于5 WD.灯泡和电阻R的总功率为6 W三、实验题(第18题4分，第19题6分，第20题8分，共18分)18.在探究“电功与电流、电压的关系”的实验中，同学们设计了如图甲、乙、丙三个电路.(1)经过讨论，同学们一致认为不应该选择图 (填“甲”“乙”或“丙”)电路，理由是该图无法利用控制变量法进行探究.(2)小明发现，按图乙电路实验时，L1比L2亮，同时观察到A1示数比A2大，由此可得出的结论是.19.小周探究“影响电流热效应的因素”.(1)为了探究电流通过导体时产生的热量与电流大小的关系，小周设计了图甲的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的来判断相同时间内不同的电流通过电阻丝产生热量的多少.(2)小周先测量烧瓶内液体的温度后，闭合开关，通电30 s，再测量烧瓶内液体的温度，得到温度升高的度数填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据填入表中.由此得出：同一导体，在通电时间相等时，电流越大，电流通过导体时产生的热量 .(3)若要探究电流通过导体时产生的热量与电阻的关系，应保持电流和通电时间相等，同时选择图乙中 (填“A”或“B”)烧瓶进行实验.20.“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6 V，小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线将图乙中的实物连接完整.(2)闭合开关S前，应将滑动变阻器的滑片P滑到 (填“A”或“B”)端.(3)闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该进行的操作是 (填序号).A.检查电路是否开路B.检查电路是否短路C.移动滑动变阻器的滑片，观察小灯泡是否发光(4)调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为 W.四、计算与推导题(第21题5分，第22题5分，第23题8分，共18分；解答要有必要的公式和解答过程，只有最后答案的不能得分)21.(1)如图所示，当电阻R1与R2并联时，请推导电路消耗的总电功率为P＝U2(1R1＋1R2).(2)当电压U＝6 V、R1＝4 Ω、R2＝6 Ω时，电路消耗的总电功率是多少？22.如图所示，电源电压不变，R是定值电阻，电灯L标有“6 V 3W”字样.当只闭合S时，电流表的示数为0.6 A.再闭合S1时，电流表的示数变化了0.5 A.求：(1)电阻R的阻值.(2)开关都闭合后，5 min内电路消耗的总电能.23.在综合实践活动中，小峰设计了一种煮饭电路，如图甲所示，图中R1和R2均为电阻丝，S1是自动控制开关，煮饭时，将该电路接入220 V电路，在30 min内，电路总功率随时间变化的图像如图乙所示，求：(1)0～5 min内通过R1的电流.(2)30 min内电路消耗的电能.(3)10～15 min内R1的电功率.。
