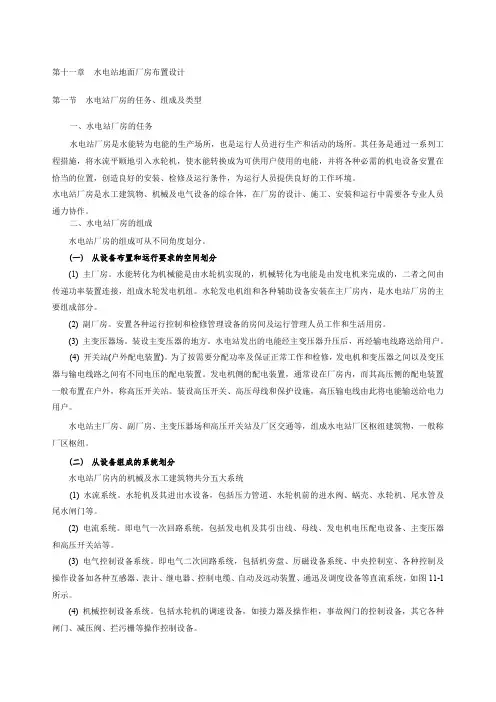

第十一章 水电站地面厂房布置设计
第一节 水电站厂房的任务、组成及类型
一、水电站厂房的任务
水电站厂房是水能转为电能的生产场所，也是运行人员进行生产和活动的场所。其任务是通过一系列工程措施，将水流平顺地引入水轮机，使水能转换成为可供用户使用的电能，并将各种必需的机电设备安置在恰当的位置，创造良好的安装、检修及运行条件，为运行人员提供良好的工作环境。
水电站厂房是水工建筑物、机械及电气设备的综合体，在厂房的设计、施工、安装和运行中需要各专业人员通力协作。
二、水电站厂房的组成
水电站厂房的组成可从不同角度划分。
(一) 从设备布置和运行要求的空间划分
(1) 主厂房。水能转化为机械能是由水轮机实现的，机械转化为电能是由发电机来完成的，二者之间由传递功率装置连接，组成水轮发电机组。水轮发电机组和各种辅助设备安装在主厂房内，是水电站厂房的主要组成部分。
(2) 副厂房。安置各种运行控制和检修管理设备的房间及运行管理人员工作和生活用房。
(3) 主变压器场。装设主变压器的地方。水电站发出的电能经主变压器升压后，再经输电线路送给用户。
(4) 开关站(户外配电装置)。为了按需要分配功率及保证正常工作和检修，发电机和变压器之间以及变压器与输电线路之间有不同电压的配电装置。发电机侧的配电装置，通常设在厂房内，而其高压侧的配电装置一般布置在户外，称高压开关站。装设高压开关、高压母线和保护设施，高压输电线由此将电能输送给电力用户。
水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等，组成水电站厂区枢纽建筑物，一般称厂区枢纽。
(二) 从设备组成的系统划分
水电站厂房内的机械及水工建筑物共分五大系统
(1) 水流系统。水轮机及其进出水设备，包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。
(2) 电流系统。即电气一次回路系统，包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。
1 抽水蓄能机组安装施工方案
一 编制依据
编制依据
序号 名称 编号 备注
1 水利水电工程施工组织设计规范 SL303-2017
2 水轮发电机组安装技术规范 GB8564-88
3 水力发电厂机电设计技术规范 DLT5186-2004
4 水利水电工程设计防火规范 SDJ278-90
5 水轮发电机组启动试验规程 DL507-2002
6 水轮发电机组安装技术规范 GB 8564-88
7 给水排水管道工程施工及验收规范 GB50268-97
8 建筑结构荷载规范 GB 50009-2012
9 建筑照明设计标准 GB 50034-2013
10 建设工程施工现场供用电安全规范 GB 50194-2014
11 建设工程施工现场消防安全技术规范 GB 50720-2011
12 水利水电工程施工通用安全技术规程 SL 398-2007
13 水利水电工程土建施工安全技术规程 SL 399-2007
14 水利水电工程机电设备安装安全技术规程 SL 400-2016
2 二 工艺流程
2.1 工艺流程图
抽水蓄能机组安装施工流程图
2.2 施工前准备
2.2.1 技术准备
施工技术准备包括以下内容：
（1）仔细阅读并熟悉抽水蓄能机组各部件施工图纸及安装说明书等相关资料。 3 （2）根据图纸、安装说明书及规程规范要求，结合施工场地、设备到货等情况，制定合理的施工工艺及详细的施工作业指导书，报请监理工程师审批。
（3）施工前根据批准的施工方案和作业指导书对施工作业队和施工班组进行技术交底，其内容包括施工手段、施工工艺、施工质量、安全措施等。
（4）现场设置机组安装高程、中心控制测量基准点，报请监理工程师复核认可。
（5）根据施工详图，再次查验设备相关部件及零配件及起吊、调整、紧固、测试专用工器具是否到货完整、充分、无缺陷，办理相关设备和材料出库、领料手续。设备的工地到货检验报请监理工程师和供货商代表共同参加，并作记录签字认可后入库管理。
1 水电CAD图标注释大全
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏、阀门附件、机械设备等。还有图例相对应的安装高度尺寸、安装位置，比如开关插座的安装高度等，都可以在图例表里找到。下面给大家总结了电气、弱电、给排水、通风空调专业的相关图例。
一、电气工程图例
2 3
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座；多了一个字母K，则用来表示空调插座；多了一个字母X，则表示洗衣机插座。上图中，左边图例，右边为相对应的安装高度。
电缆表示方式：
4 电线导管敷设方式：
二、弱电工程图例
5 6 三、给排水工程图例
7 8 9 10
11 四、通风空调工程图例
12
13
SC:钢管 PC:PVC聚乙烯阻燃性塑料管
CT：桥架 WC:沿墙暗敷设
WS：沿墙明敷设 CC：沿顶板暗敷设
F：暗敷在地板内 CE：沿顶板明敷
YJV：电缆 SYV:电视线
PE:接地（黄绿相兼） PEN:接零(蓝色）
3项线(火线）：A项(黄） B项（绿) C项(红) KV：(电压)千伏 BV：散线
MEB：总等电位 LEB:局部等电位
①线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL-—用电工钢管敷设
VXG--用塑制线槽敷设
GXG-—用金属线槽敷设
KRG—-用可挠型塑制管敷设
②线路明敷部位代号
LM-沿屋架或屋架下弦敷设
ZM—-沿柱敷设 QM-—沿墙敷设 PL-—沿天棚敷设
③线路暗敷部位代号
LA--暗设在梁内 ZA-暗设在柱内 QA—暗设在墙内
PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R---嵌入式 BR——-墙壁内安装
(4)设备标注方法’
①配电线路的标注方法
a——b(c×d)e—-f
其中:a——回路编号 b-—导线型号 c-—导线根数
d—-导线截面 e——敷设方式及穿管管径 f——敷设部位
表示2根导线 表示3根导线 表示n根导线
②照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a-—灯数 b-—型号或编号
c--每盏照明灯具的灯泡个数 d—-灯泡容量，W
e-—灯泡安装高度, m f--安装方式
