数控铣床面板操作与对 刀
知识点:
1、数控铣床操作面板的功能与使用方法;
2、数控铣床操作说明书;
3、对刀的方法
4、刀具补偿概念
技能点:
1、能按照操作规程启动和停止机床;
2、正确使用操作面板上的常用功能键;
3、通过各种途径输入加工程序;
4.进行对刀并确定相关参数坐标;
5.正确地设置刀具参数;
一、任务引入
数控铣床的操作面板是由系统操作面板(CRT/MDI操作面板)和机械操作面板(也称为用户操作面板)组成。面板上的功能开关和按键都有特定的含义。由于数控铣床配用的数控系统不同,其机床操作面板的形式也不相同,但其各种开关、按键的功能及操作方法大同小异。结合本校实际情况,以JM-850M数控铣床/加工中心上的Fanuc-Oi MC系统为例介绍数控铣床的操作。
二、任务分析
要掌握数控铣床的操作,机床的操作面板的操作是关键,熟悉数控铣床的控制面板是操作机床的的基础,掌握操作面板上的常用功能键的使用以及机床的加工控制,是后续任务的基础。
三、相关知识 (一)、Fanuc-Oi MC数控系统简介
图2-1 Fanuc-Oi MC数控系统CRT/MDI面板
Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三部分组成。
1、系统操作面板
系统操作面板包括CRT显示区、MDI编辑面板。如图2-1。
(1)、CRT显示区: 位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键(图2-2)。
(2)、编辑操作面板(MDI面板): 一般位于CRT显示区的右侧。MDI面板上键的位置(如图:2-3)和各按键的名称及功能见表2-1和表2-2。
图2-2 Fanuc Oi Mate-MC数控系统CRT显示区
1、功能软键 2、扩展软键
图2-3 MDI面板
表2-1 Fanuc Oi MC系统MDI面板上主功能键与功能说明
序号 按键符号 名称 功能说明

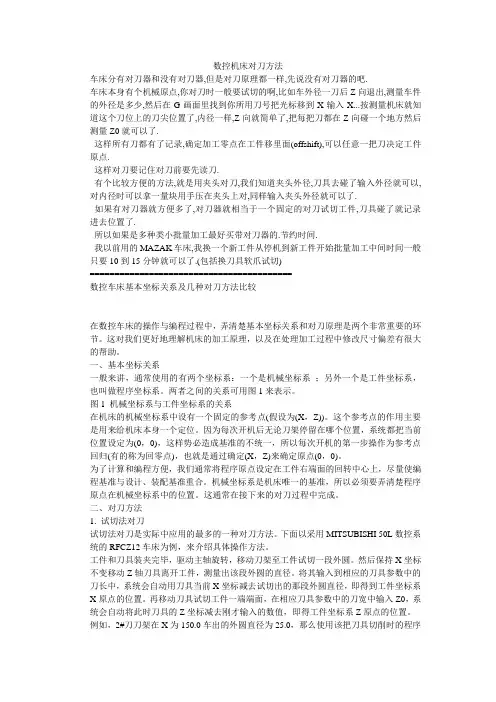

数控机床对刀方法
车床分有对刀器和没有对刀器,但是对刀原理都一样,先说没有对刀器的吧.
车床本身有个机械原点,你对刀时一般要试切的啊,比如车外径一刀后Z向退出,测量车件的外径是多少,然后在G画面里找到你所用刀号把光标移到X输入X...按测量机床就知道这个刀位上的刀尖位置了,内径一样,Z向就简单了,把每把刀都在Z向碰一个地方然后测量Z0就可以了.
这样所有刀都有了记录,确定加工零点在工件移里面(offshift),可以任意一把刀决定工件原点.
这样对刀要记住对刀前要先读刀.
有个比较方便的方法,就是用夹头对刀,我们知道夹头外径,刀具去碰了输入外径就可以,对内径时可以拿一量块用手压在夹头上对,同样输入夹头外径就可以了.
如果有对刀器就方便多了,对刀器就相当于一个固定的对刀试切工件,刀具碰了就记录进去位置了.
所以如果是多种类小批量加工最好买带对刀器的.节约时间.
我以前用的MAZAK车床,我换一个新工件从停机到新工件开始批量加工中间时间一般只要10到15分钟就可以了.(包括换刀具软爪试切)
=========================================
数控车床基本坐标关系及几种对刀方法比较
在数控车床的操作与编程过程中,弄清楚基本坐标关系和对刀原理是两个非常重要的环节。这对我们更好地理解机床的加工原理,以及在处理加工过程中修改尺寸偏差有很大的帮助。
一、基本坐标关系
一般来讲,通常使用的有两个坐标系:一个是机械坐标系 ;另外一个是工件坐标系,也叫做程序坐标系。两者之间的关系可用图1来表示。
图1 机械坐标系与工件坐标系的关系
在机床的机械坐标系中设有一个固定的参考点(假设为(X,Z))。这个参考点的作用主要是用来给机床本身一个定位。因为每次开机后无论刀架停留在哪个位置,系统都把当前位置设定为(0,0),这样势必造成基准的不统一,所以每次开机的第一步操作为参考点回归(有的称为回零点),也就是通过确定(X,Z)来确定原点(0,0)。
对刀的目的就是把你的机床坐标和你零件的坐标一样,这样才能开始加工工件,不然你不对刀的话,启动机床就会撞刀,因为你的机床坐标和工件坐标不一样。对刀一般要遵循什么原则或者有什么要求呢?个人认为,具体要以工件零件图纸和工艺要求为根本! 在机械加工中,一般有基准重合原则,设计基准和工序基准重合。
深入理解数控车床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。
当工件以及刀具都安装好后,用试切法对刀,可按下述步骤进行对刀操作:
1)先进行回零操作(参考上面的回参考点)
2)XY方向的对刀
1.将工件通过夹具装在工作台上,装夹时,工件的四个侧面都应留出对刀的位置。
2.起动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件左侧有一定安全距离的位置,然后降低速度移动至接近工件左侧。
3.靠近工件时改用微调操作(一般用0.01mm来靠近),让刀具慢慢接近工件左侧,使刀具恰好接触到工件左侧表面(观察,听切削声音、看切痕、看切屑,只要出现其中一种情况即表示刀具接触到工件),再回退0.01mm。记下此时机床坐标系中显示的X坐标值,
240.500等。并把相对坐标清零。
4.沿Z正方向退刀,至工件表面以上,用同样方法接近工件右侧,记下此时机床坐标系中显示的X坐标值,如-60.400等。 并把相对坐标清零。
5.据此可得工件坐标系原点在机床坐标系中X坐标值为-60.400/2=-30.200。除2后的相对坐标值为X方向中心点坐标值。
6.移动到中心点,清零。
7.输入相对的数据:设置-相对清零-X清零-G54-把机床实际坐标输进G54和工件坐标系的X.Y。
3)刀具的Z向对刀 (两种方法)
第一种方法:
1.将刀具快速移至工件上方。 2.起动主轴中速旋转,移动工作台和主轴,让刀具移动到靠近工件上表面有一定安全距离的位置,然后降低速度移动让刀具端面接近工件上表面.
数控铣削加工的对刀操作
1.对刀的概念
对刀操作就是设定刀具上某一点在工件坐标系中坐标值的过程,对于圆柱形铣刀,一般是指刀刃底平面的中心,对于球头铣刀,也可以指球头的中心.实际上,对刀的过程就是在机床坐标系中建立工件坐标系的过程.
(1)程序起始点
指程序开始时,刀尖(刀位点)的初始停留点.采用G92(SIEMENS数控系统)对刀时一般也将其作为对刀点.
(2)程序返回点
指一把刀程序执行完毕后,刀尖返回后的停留点.一般将其作为换刀点.
(3)切入点(进刀点)
指在曲面的初始切削位置上,刀具与曲面的接触点.
(4)切出点(退刀点)
指曲面切削完毕后,刀具与曲面的接触点.
(5)起始点,返回点确定原则
在同一个程序中起始点和返回点最好为同一点,如果一个零件的加工需要几个程序来完成,那么这几个程序的起始点和返回点也为同一点,以免引起加工操作上的麻烦.起始点和返回点的坐标值也最好使X和Y值均为零,这样能使操作方便.因为起刀点生成G码指令为G92,G92的含义为只进行坐标变换,而不能使机床产生运动.为了确保加工后零件表面位置的准确性,对刀后必须人工使刀具的刀位点在G92指令后面规定的X,Y,Z坐标值上.如果X,Y值均为零,按工件坐标系原点对刀后不必进行X,Y方向移动,只需Z方向移到G92指令后面的Z坐标位置.起始点和返回点应定义在高出被加工零件的最高点50~100
mm左右的某一位置上,即始平面,退刀平面所在的位置.这主要为了数控加工的安全性,防止碰刀,同时也考虑到数控加工的效率,使得非切削时间控制在一定的范围内.
(6)切入点选择的原则
在进刀或切削曲面的过程中,要使刀具不受损坏.一般来说,对粗加工而言,选择曲面内的最高角点作为曲面的切入点(初始切削点).因为该点的切削余量较小,进刀时不易损坏刀具.对精加工而言,选择曲面内某个曲率比较平缓的角点作为曲面的切入点.因为在该点处,刀具所受的弯矩较小,不易折断刀具.总之,要避免将铣刀当钻头使用,否则会因受力大,排屑不便而使刀具受损.
